QUICK-CLIP: прочный органайзер/контейнер для деталей.......

ПРИМЕЧАНИЕ. Это дополнение к уже существующему «QUICK-CLIP: Base Starter Kit».

Сложность постобработки: средняя (детали готовы к использованию с принтера, требуется незначительная сборка)

Необходимые инструменты/предметы: Бокорезы (чтобы обрезать петлю по размеру); Супер клей (по желанию)

Введение:

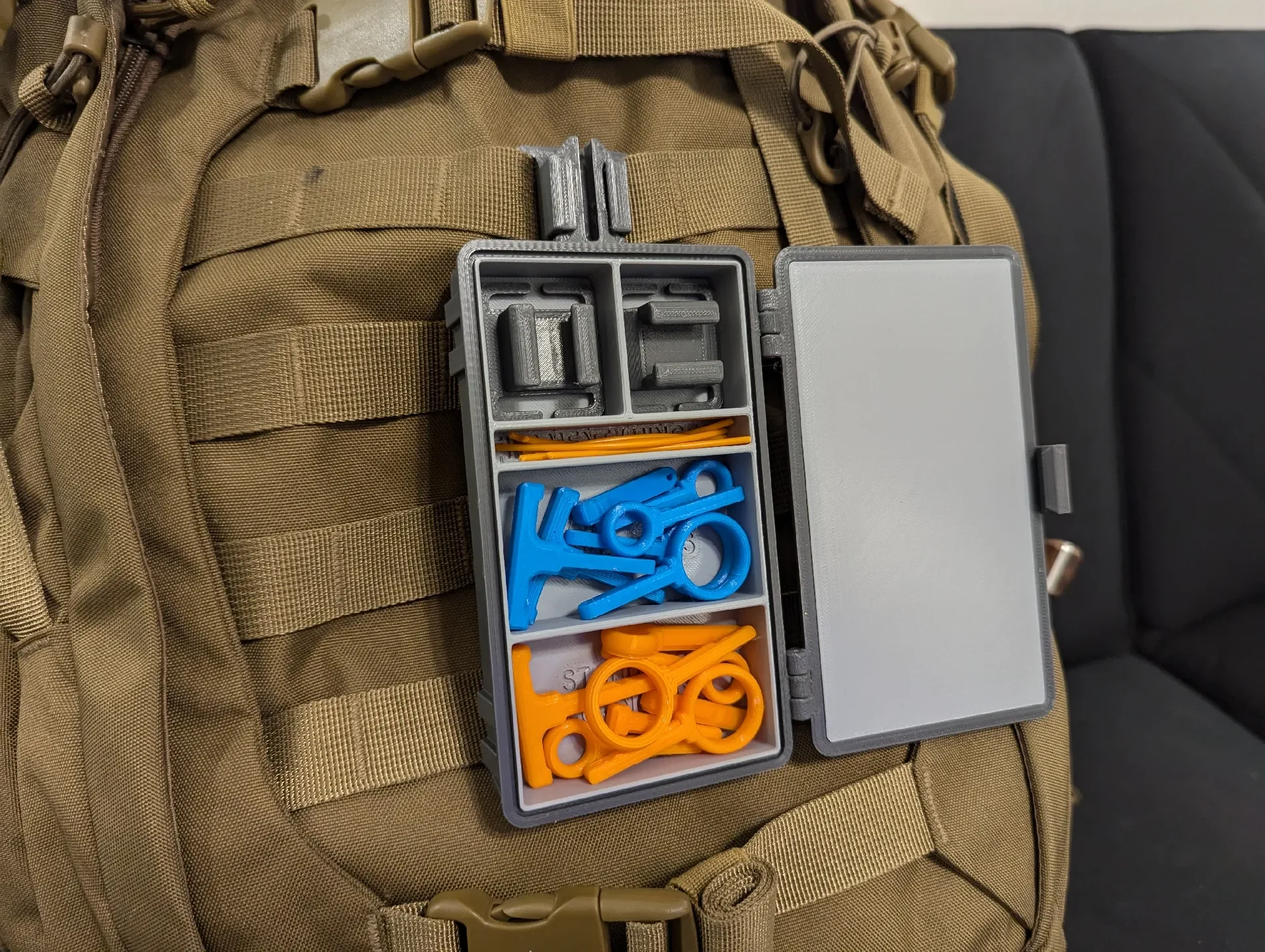

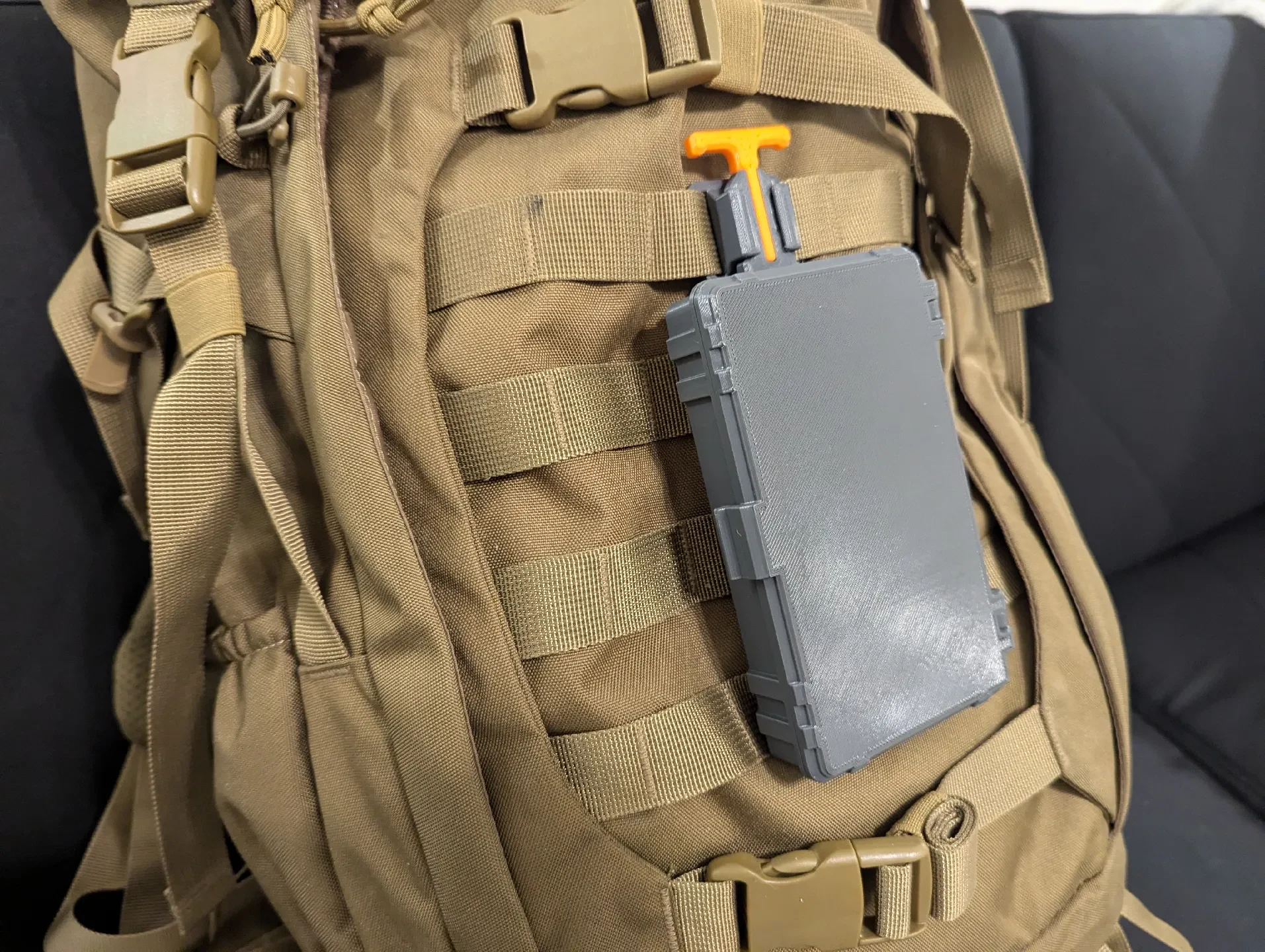

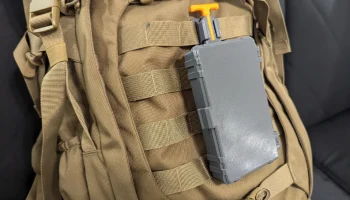

QUICK-CLIP — это универсальная система крепления, которую я разработал для рюкзака и лямок MOLLE. Это прочный футляр/органайзер для хранения с различными вставками различной компоновки, которые наилучшим образом соответствуют вашим потребностям. Он предназначен для интеграции с базовым стартовым набором (находится в моем профиле). Он крепится и снимается с системы крепления так же, как и остальные модули. В файлы также включена база без прикрепленного к ней клипа, так что ее можно использовать и для других целей!

Общий внутренний размер включенной версии составляет 70 x 130 x 18 мм с установленными вставками. (ПРИМЕЧАНИЕ: скоро я загружу на свою страницу параметрическую модель прочного ящика, так что ждите ее в будущем!) :D

Я напечатал его с линиями слоя 0,16 мм из PLA, без подставок и полей.

Инструкции по сборке:

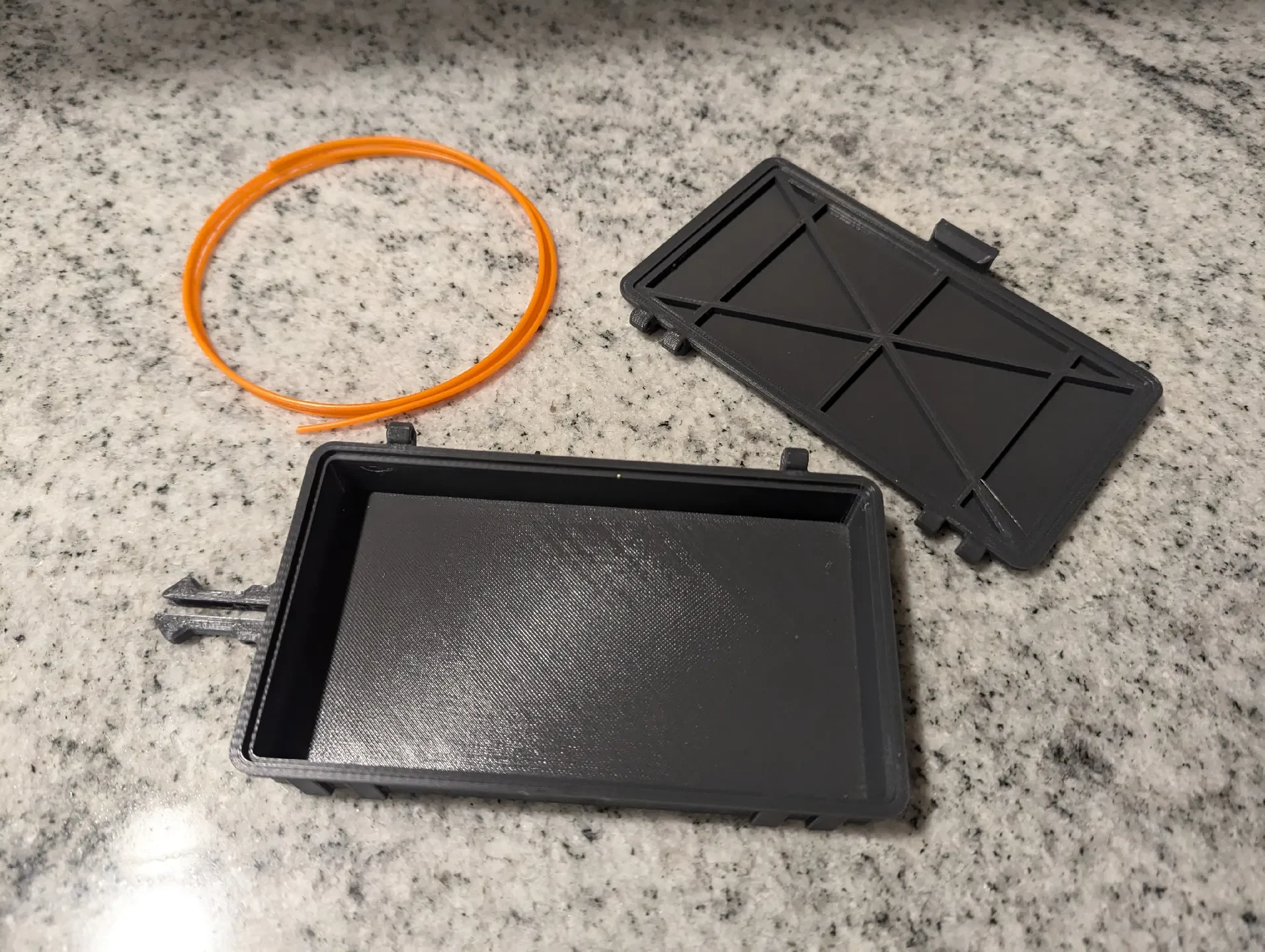

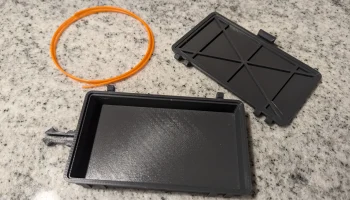

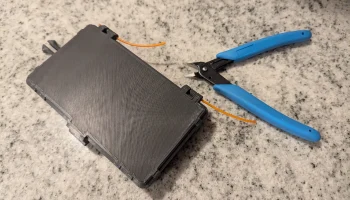

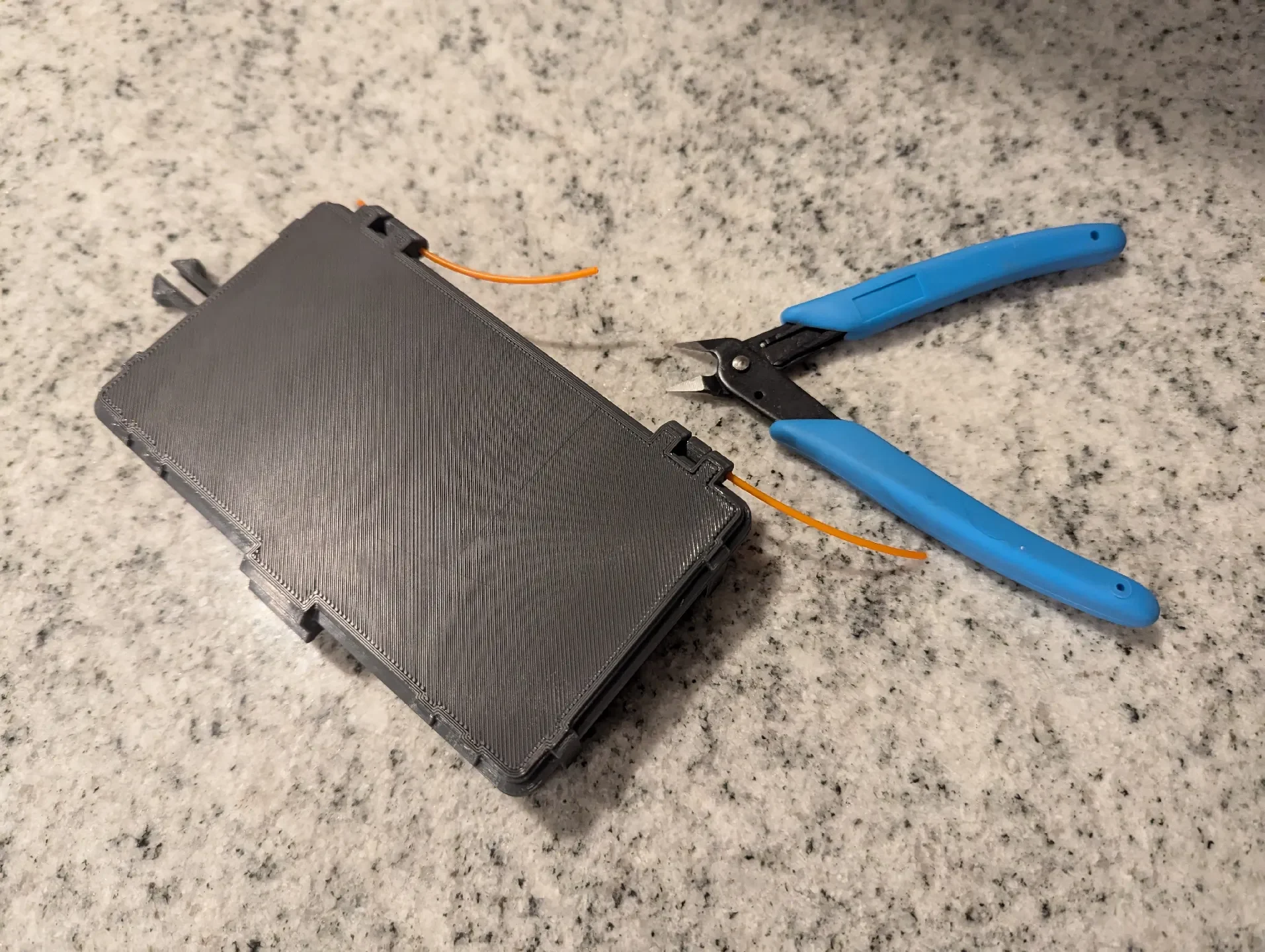

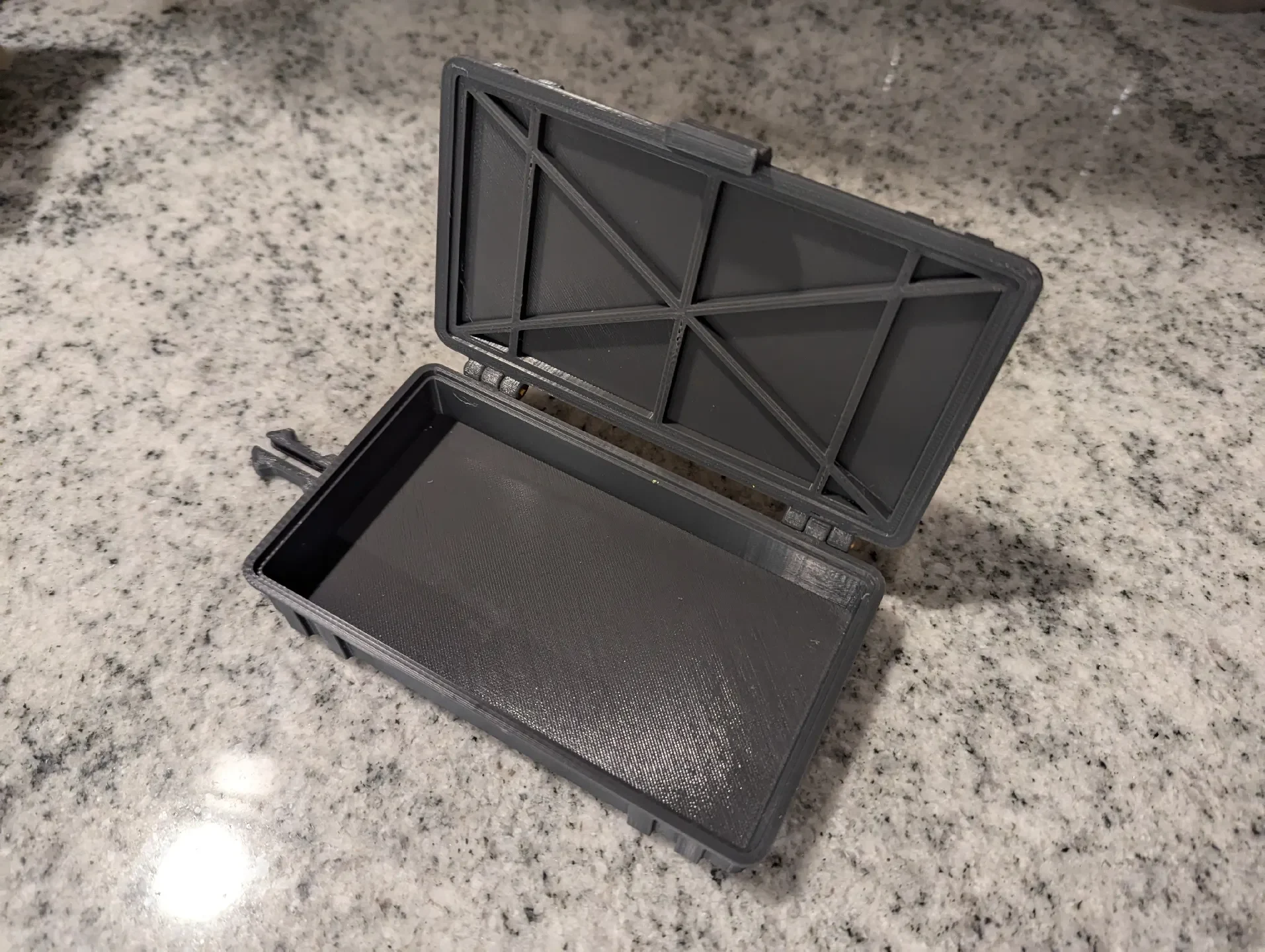

Две необходимые части — это верхняя оболочка и нижняя оболочка. Две части внешней оболочки соединяются вместе с помощью двух кусков стандартной нити диаметром 1,75 мм в качестве шарнира, которые можно отрезать по длине с помощью боковых кусачек.

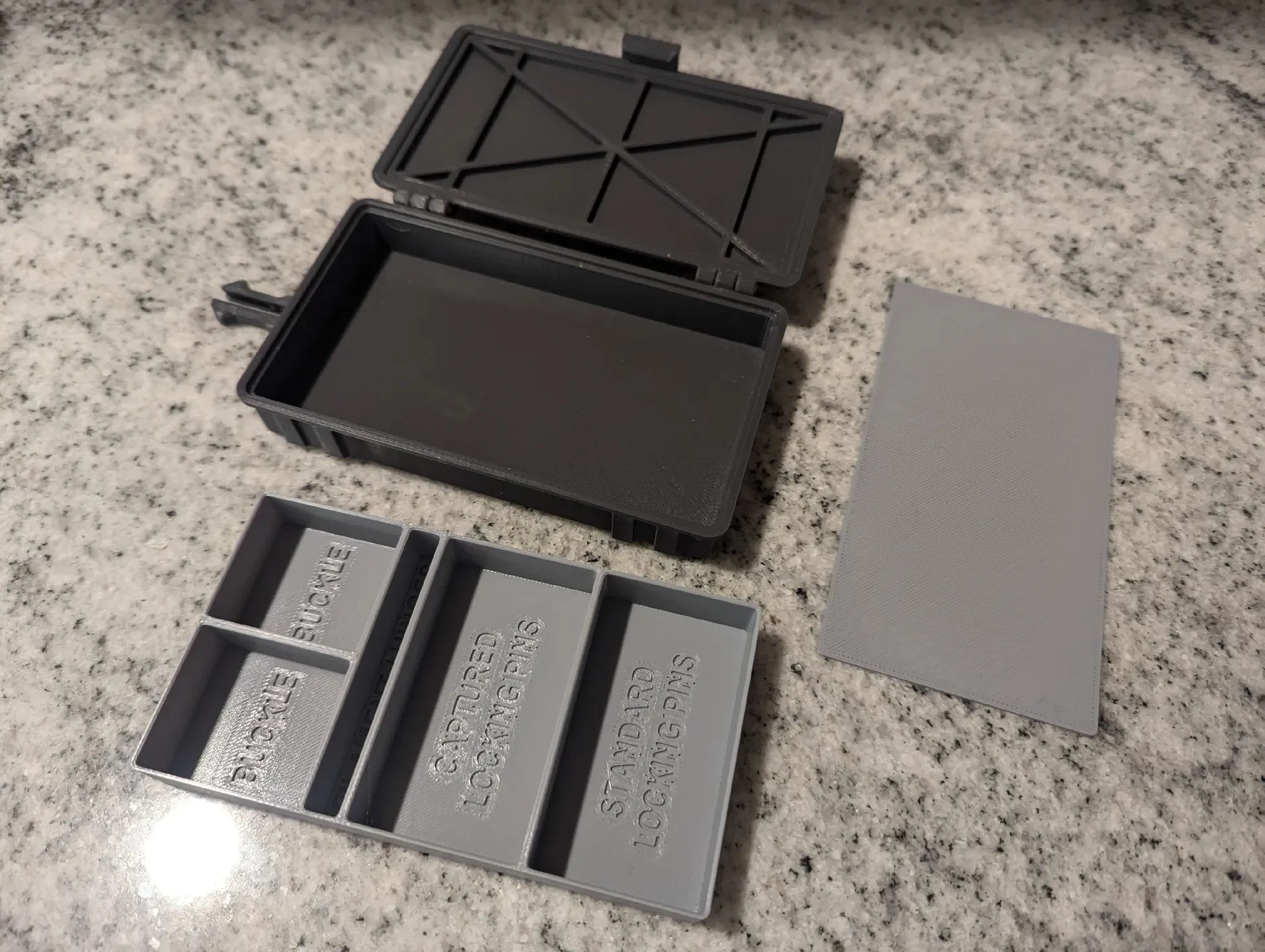

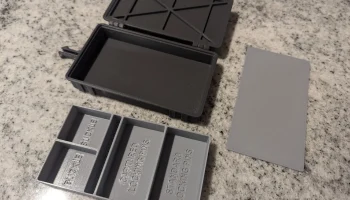

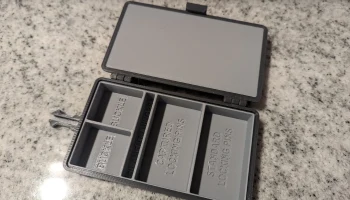

Затем вы можете распечатать любой из доступных базовых вкладышей или использовать предоставленный пустой вкладыш в качестве шаблона, чтобы настроить свой собственный! Вставки основания, как следует из названия, вставляются в корпус основания, ч��обы разделить основание на более мелкие отсеки-органайзеры. Базовые вставки также можно использовать для добавления цвета к вашему отпечатку в соответствии с вашим любимым стилем/темой дизайна. Он рассчитан на скользящую посадку, но если вы хотите надежно закрепить его на месте, вы можете добавить под него пару капель суперклея.

Затем аналогичным образом в корпус крышки устанавливается вкладыш крышки. Эта деталь не обязательна, но обеспечивает гладкую внутреннюю поверхность крышки, не позволяя мелким кусочкам прыгать между мелкими отделениями при закрытом контейнере. Эту небольшую вставку необходимо приклеить с помощью нескольких капель суперклея.

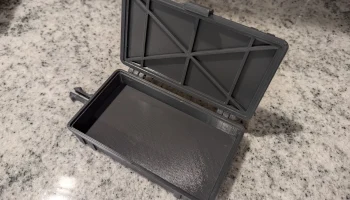

Чтобы закрыть собранный контейнер, просто прижмите две оболочки друг к другу, пока они не защелкнутся. Чтобы открыть, слегка потяните за фиксирующую защелку на стороне, противоположной петлям, и пот��ните вверх. Защелка спроектирована таким образом, чтобы плотно прилегать и гарантировать, что ваши ценные вещи не выпадут случайно. Если вы хотите более свободную посадку, вы можете отшлифовать или напилить внутреннюю часть защелки, где она соприкасается с корпусом основания.

В зависимости от настроек вашего принтера использование нити в качестве шарнира может оказаться неподходящим решением. В этом случае вы можете использовать небольшое сверло, чтобы слегка расширить отверстие петли, чтобы очистить его от пластика, забившего его. Я еще не сталкивался с этой проблемой, но ее легко решить. Они действуют так же, как и стопорные штифты базового стартового комплекта.

Использование:

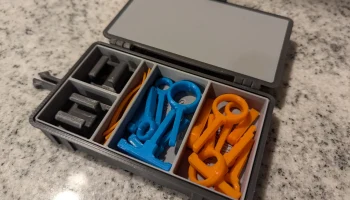

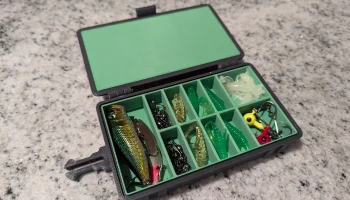

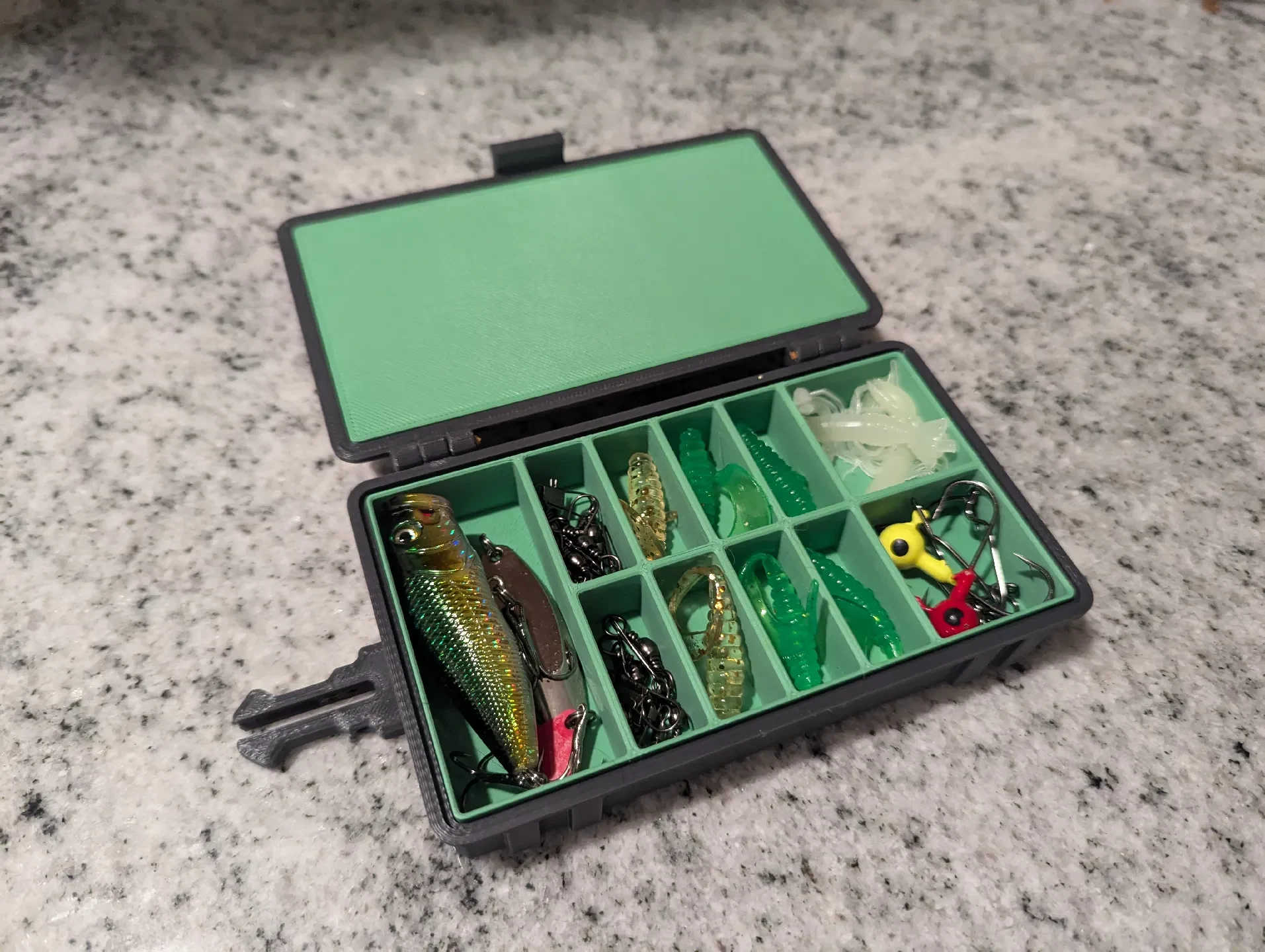

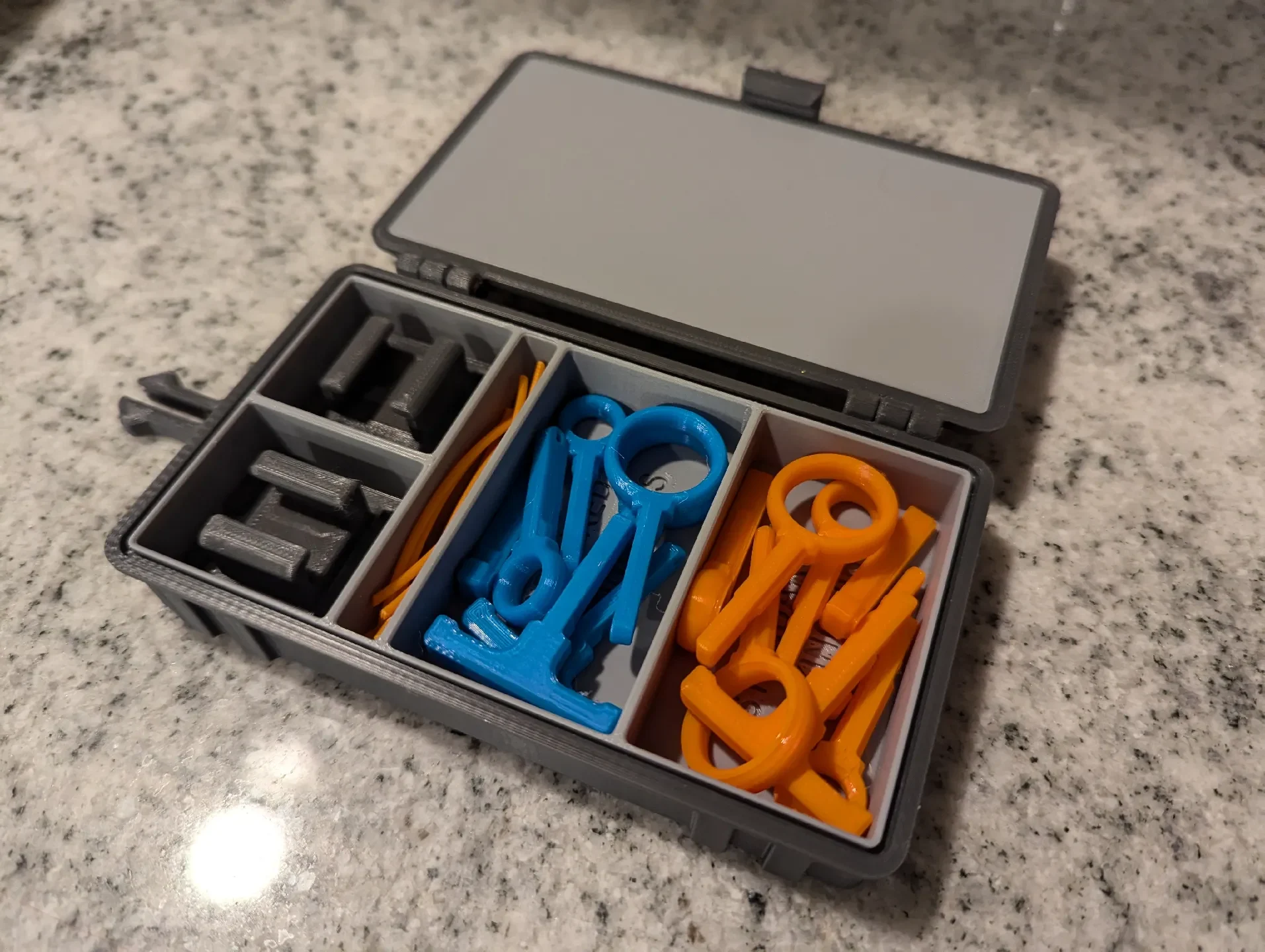

Этот прочный чехол можно использовать для самых разных целей. На некоторых фотографиях показаны примеры, например, комплект для ремонта/хранения системы QUICK-CLIP, а также небольшой ящик для рыболовных снастей. Дополнительное использование может включать в себя хранение небольших насадок или базовую аптечку (и многое-многое другое!)

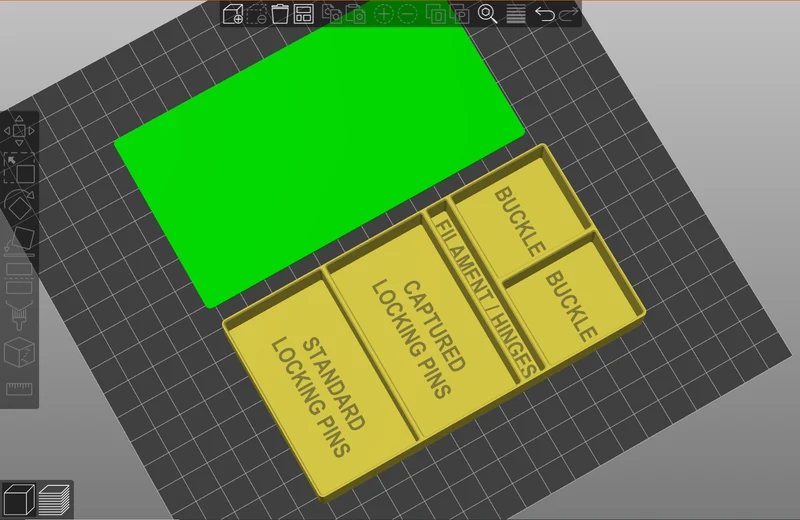

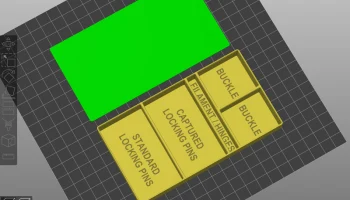

Чтобы сделать ваше оборудование еще более организованным, рассмотрите возможность добавления текста к вставкам, прежде чем печатать их в выбранном вами слайсере (на фото). В слайсере Prusa просто выберите импортированный STL и нажмите клавишу «T», чтобы добавить текст.

Если у вас есть какие-либо вопросы или проблемы, дайте мне знать, чтобы я мог их исправить.

Надеюсь, вам понравится!
