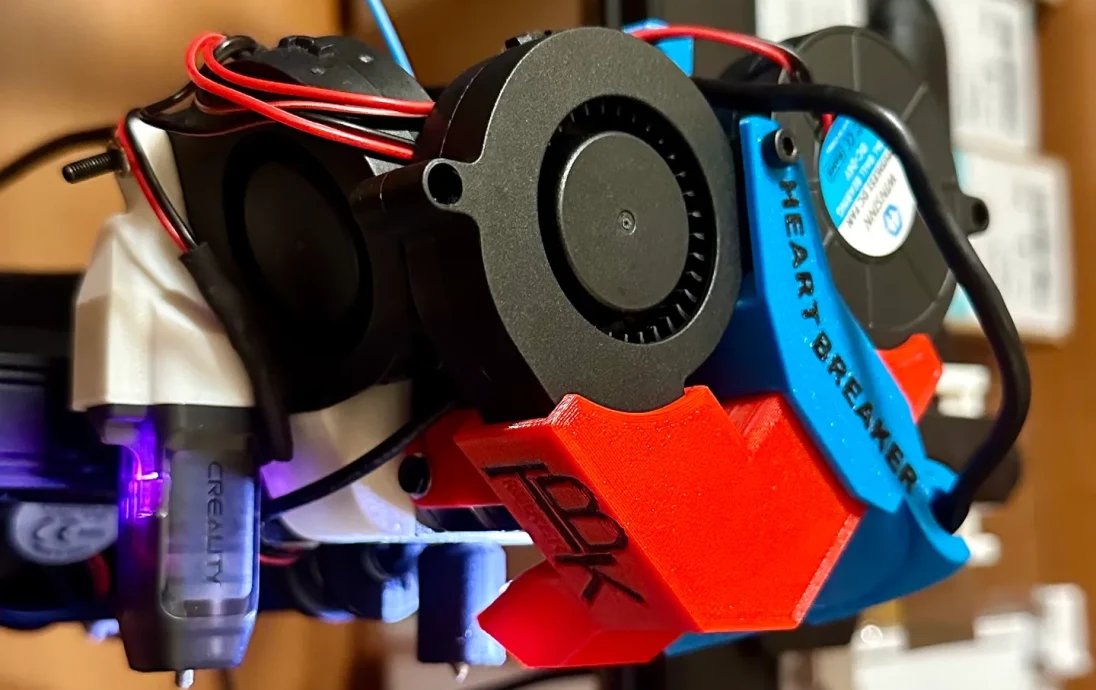

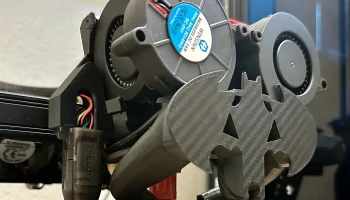

Heartbreaker MK5 - система охлаждения с двумя вентиляторами
~ ОБНОВЛЕНИЕ: 01.03.2024 ~
Ссылки на Amazon, представленные ниже, являются моими партнерскими ссылками. Если вы используете эти ссылки для покупки вашего оборудования, вы также будете вносить в меня непосредственный вклад. Пожалуйста, рассмотрите возможность использования этих ссылок, если вам нужно купить оборудование.
Этот дизайн меня очень заинтересовал, поэтому я решил дать людям то, что они хотят.

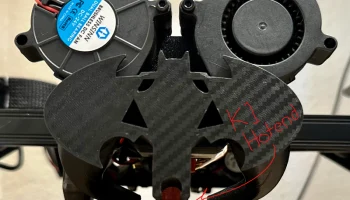

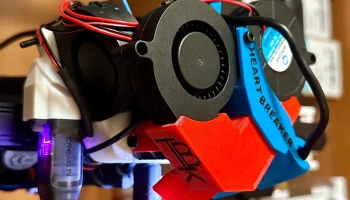

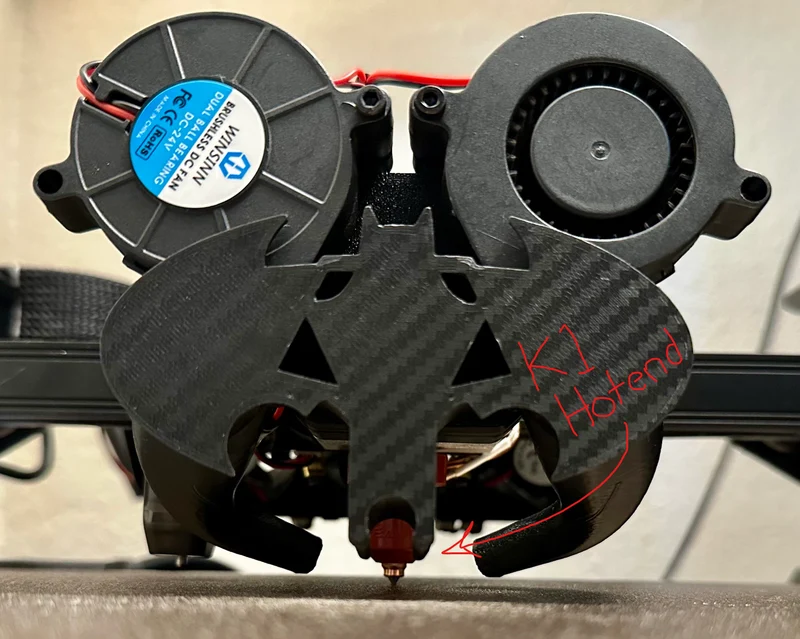

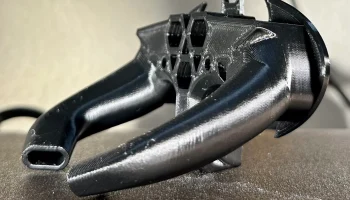

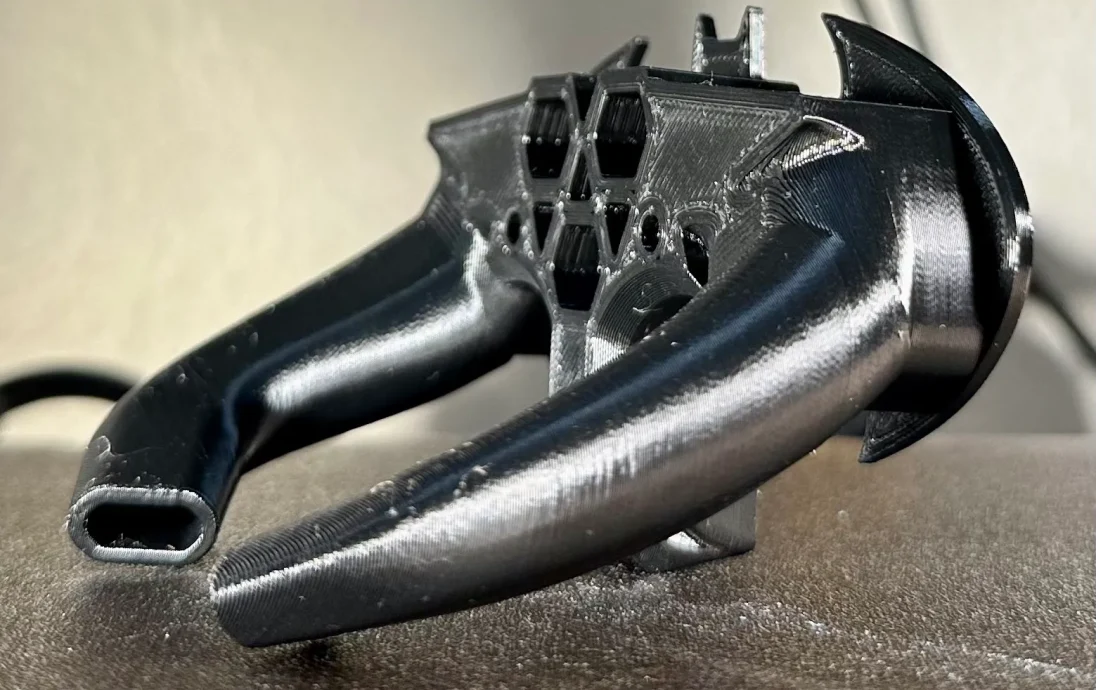

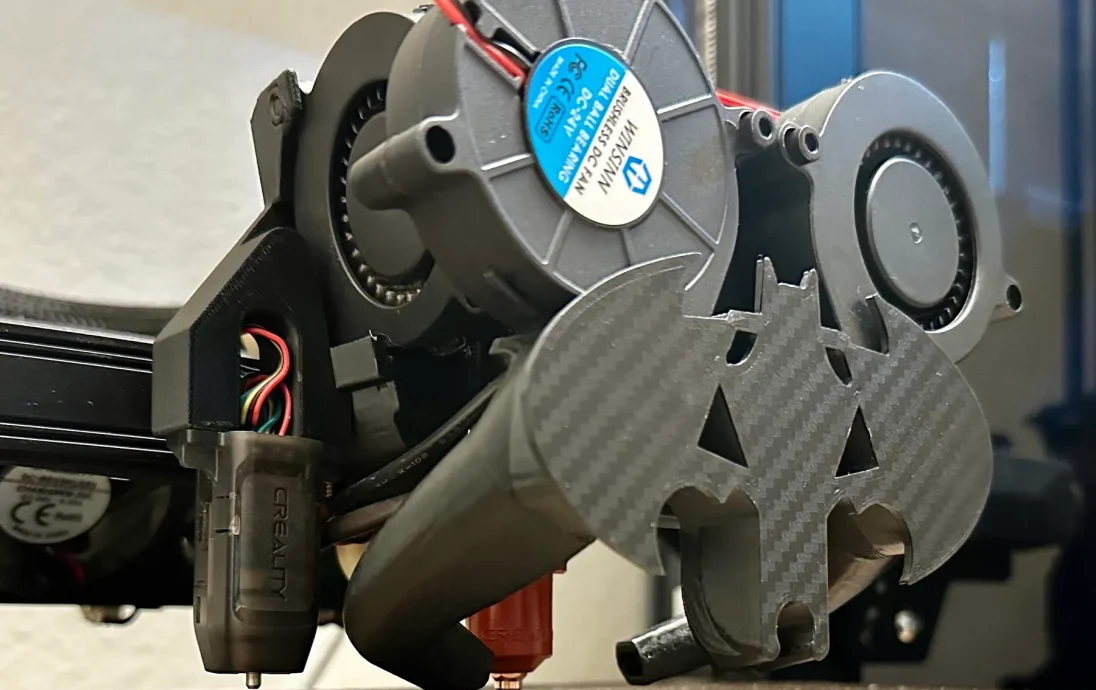

На выбор пр��длагается ПЯТЬ различных дизайнов (у MK5 есть специальная версия Batman Edition). Оригинальный дизайн Heartbreaker имеет гораздо более широкую точку фокусировки, где воздух попадает в сопло, и я бы сказал, что он больше подходит для печати PLA. Heartbreaker MK2 — MK5 призван оптимизировать воздушный поток вентиляторов 5015 для достижения максимальной эффективности. Heartbreaker MK2 — MK5 более округлый и обеспечивает более точное охлаждение.

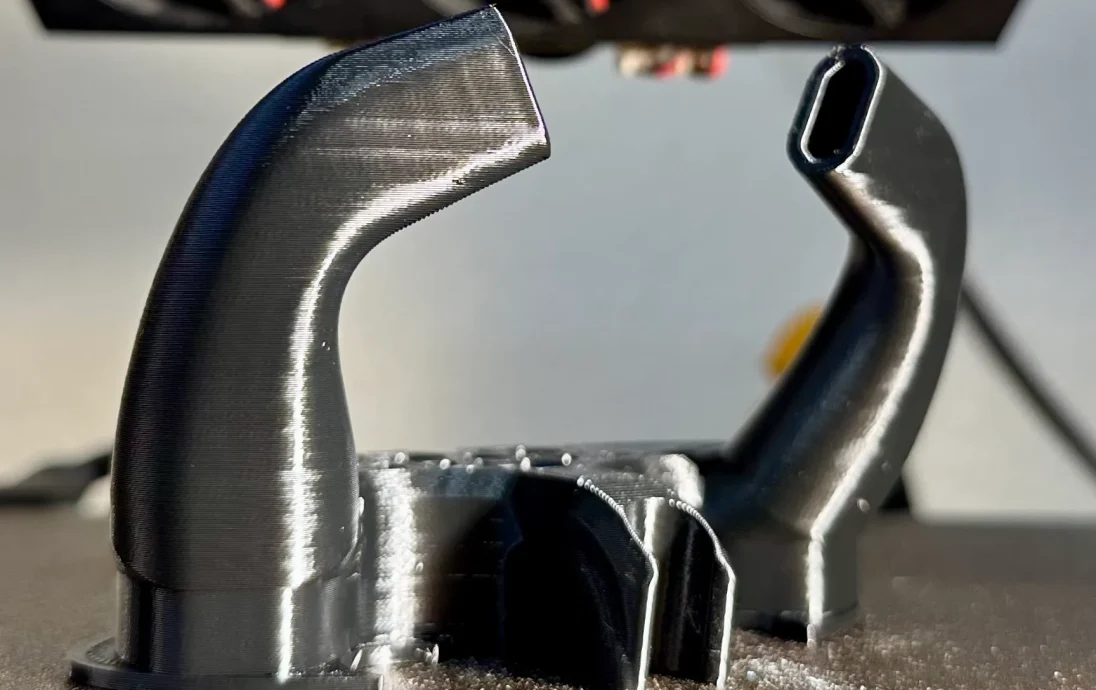

HEARTBREAKER MK2-MK5 НЕ ТРЕБУЮТ ДОПОЛНИТЕЛЬНЫХ ОПОРОВ. ПЕЧАТЬ КАК ЕСТЬ. ЕДИНСТВЕННОЕ ИЗМЕНЕНИЕ, ЧТОБЫ СДЕЛАТЬ, ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ CURA, У ВАС ЕСТЬ ВОЗМОЖНОСТЬ ПРЕВРАТИТЬ ВНУТРЕННИЕ ТЕЛА В ОПОРЫ. ВЫ МОЖЕТЕ СДЕЛАТЬ ЭТО С ПОМОЩЬЮ ФАЙЛА 3MF.
Обновление от 11.10.24: Для MK2-MK5 подойдет любой эндоскоп/бороскоп с диаметром прицела 0,33 дюйма или 8,382 мм:
-МК1: https://amzn.to/3BR8rJW
-MK2-MK5: часто нет в наличии. Берите, пока есть ➡ https://amzn.to/4a4r61x
Теперь в комплект Creality Sonic Pad входит дополнительная насадка для акселерометра резонансной частоты. Если вы это используете (СТАНДАРТ НА MK5): https://amzn.to/3BMyAK1
Для всех версий The Heartbreaker требуется смещение 0-Y. Для этого я использую модель, которую я тоже разработал: https://www.printables.com/model/682867-zero-y-offset-5015-fan-backplate-for-sprite-pro.
Во всех моделях используется вентилятор 5015 на 24 В, который я нашел на Amazon: https://amzn.to/3PioYd3.
Стандартные винты больше не подходят к этой модели, поэтому вам понадобятся другие винты. Я знаю, что это обычное дело, но я использую вот те, которые я использую (для MK5 требуется 4 болта M3x25): https://amzn.to/3W450GS
Вентиляторы 5015 необходимо соединить и спаять параллельно, а затем вставить в тот же порт, что и оригинальный охлаждающий вентилятор (разъемы на вентиляторах больше, чем порт на вашей плате). Вы можете легко просто отрезать кабель от вентилятора охлаждения старой детали, но если вы не заинтересованы в этом, вот ссылка на разъемы, которые подойдут к вашей плате экструдера: https://amzn.to/3W3LM3V

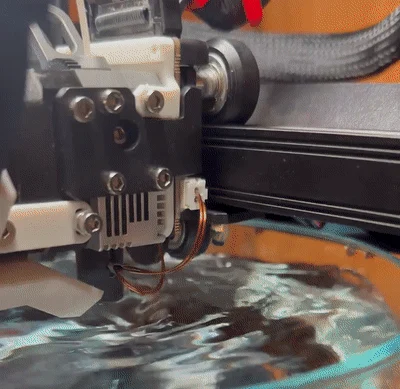

Как только я смог печатать быстрее, потому что охлаждение было лучше, я столкнулся с проблемой, связанной с тем, что стандартный блок нагревателя не мог достаточно быстро ��агревать нить… поэтому я обновил его. Вот тот, который я использовал перед тем, как снова перейти на хотэнд K1… (да, хотэнд K1 подходит к вашему экструдеру спрайтов, вам просто нужно соединить еще несколько проводов):
Керамический нагревательный блок
К1 Хотенд
У MK5 есть дополнительные вставки с подогревом, если они вас интересуют, вот ссылка на них: https://amzn.to/4a1ZREI
Я уже разместил каждую модель в оптимальной ориентации для печати, так что не нужно с этим возиться. Модели должны загружаться прямо в центр рабочей пластины. Если вы используете версии 3MF И Cura, имейте в виду, что если вы используете MK2 или MK3, внутренние опоры будут загружаться как отдельные тела (как и должно быть), поэтому, если вам все же нужно переместить модель, не забудьте сгруппировать все модели перед перемещением. Если у вас включен параметр «автоматически переносить модели на сборочную пластину», отключите его.
Советы по калибровке:
Если вам нужно откалибровать принтер, рассмотрите возможность использования этого калибровочного куба, который я разработал. Он тестирует кучу разных вещей в одном небольшом пакете. А еще… Гарри Поттер… Так… Да...
https://www.printables.com/model/650696-deathly-hallows-калибровка-куб
Благодарю вас за интерес к моему дизайну и поддержку моего проекта! Было интересно услышать отзывы и помочь людям откалибровать свои принтеры. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам. Я чрезвычайно отзывчив.
Удачной печати!
