4-тактный 4-клапанный двигатель с верхним распределительным валом

Общий
Двигатель с верхним расположением распредвала — это двигатель внутреннего сгорания, распределительный вал которого расположен в головке блока цилиндров.

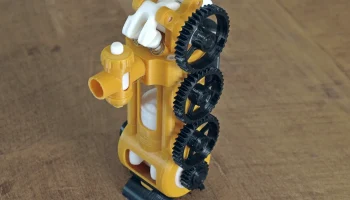

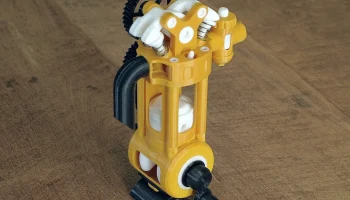

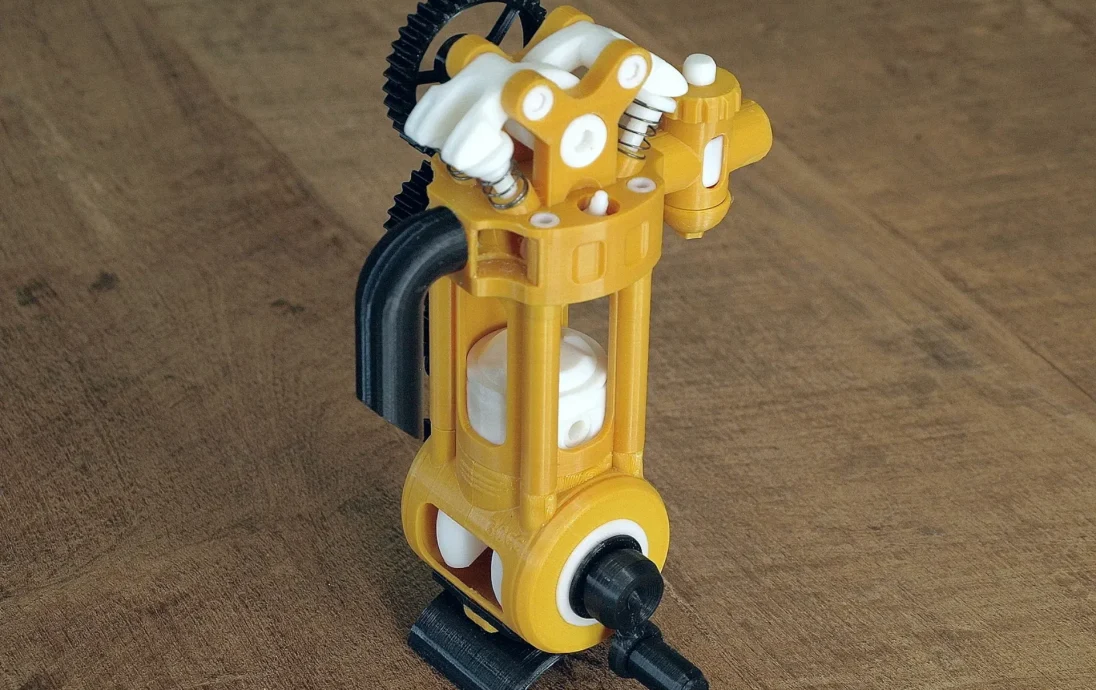

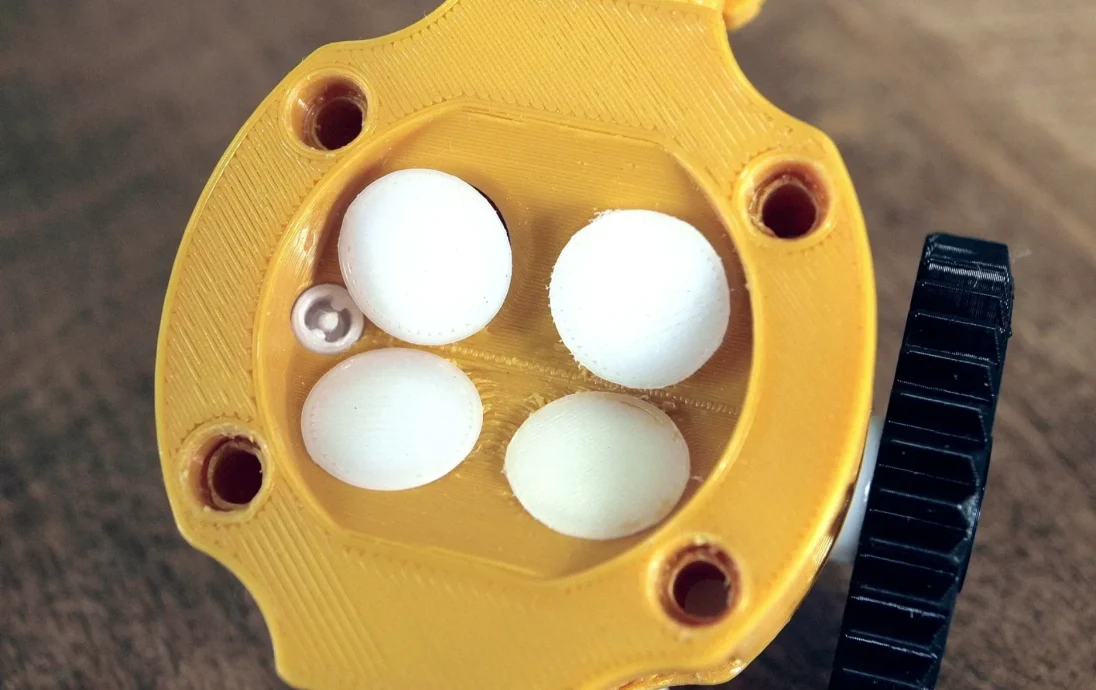

Эта одноцилиндровая модель имеет четыре клапана, объем двигателя составляет 30 куб.см.
Эта модель была разработана в Tinkercad.
Размеры: 120 х 95 х 180 мм.
Вес: 0,18 кг.

Печать и сборка
Детали следует печатать на гладкой рабочей пластине.
Старайтесь избегать слоновьей стопы.

Модель я распечатал на принтере PRUSA MINI, пластик PLA+, высота слоя 0,15 мм.
При необходимости используйте твердый пластиковый клей.

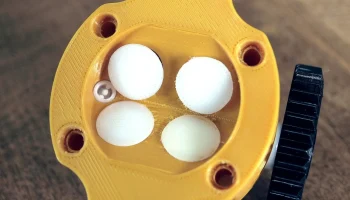

В комплект входит открытая и закрытая версия головки блока цилиндров (E1.1 и E1.2).

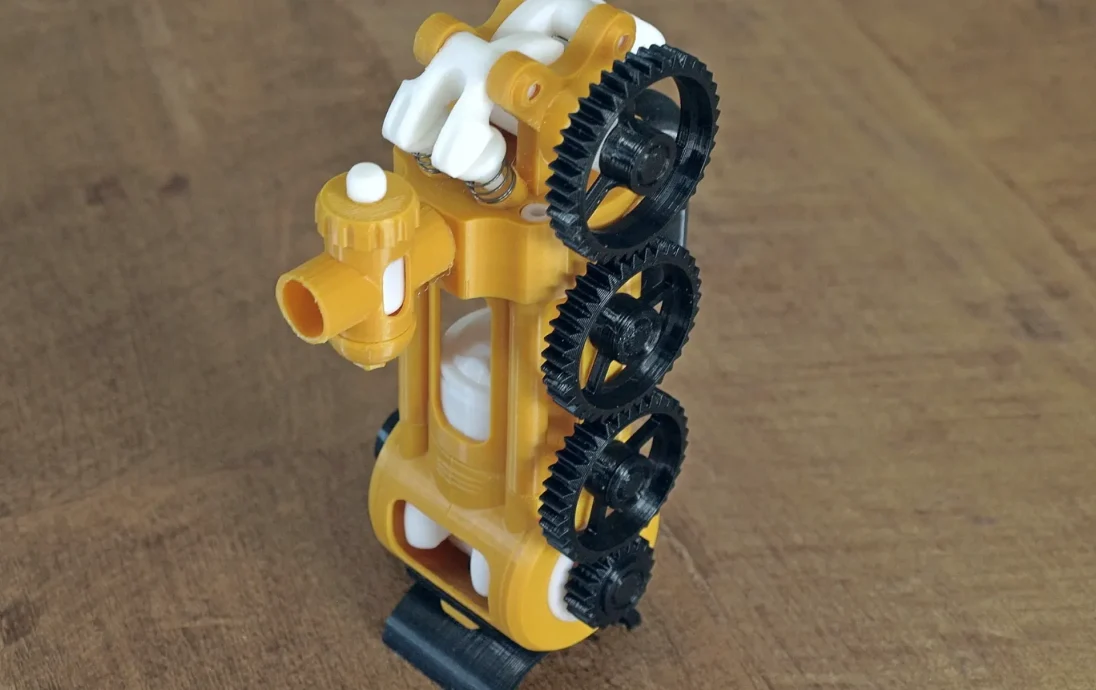

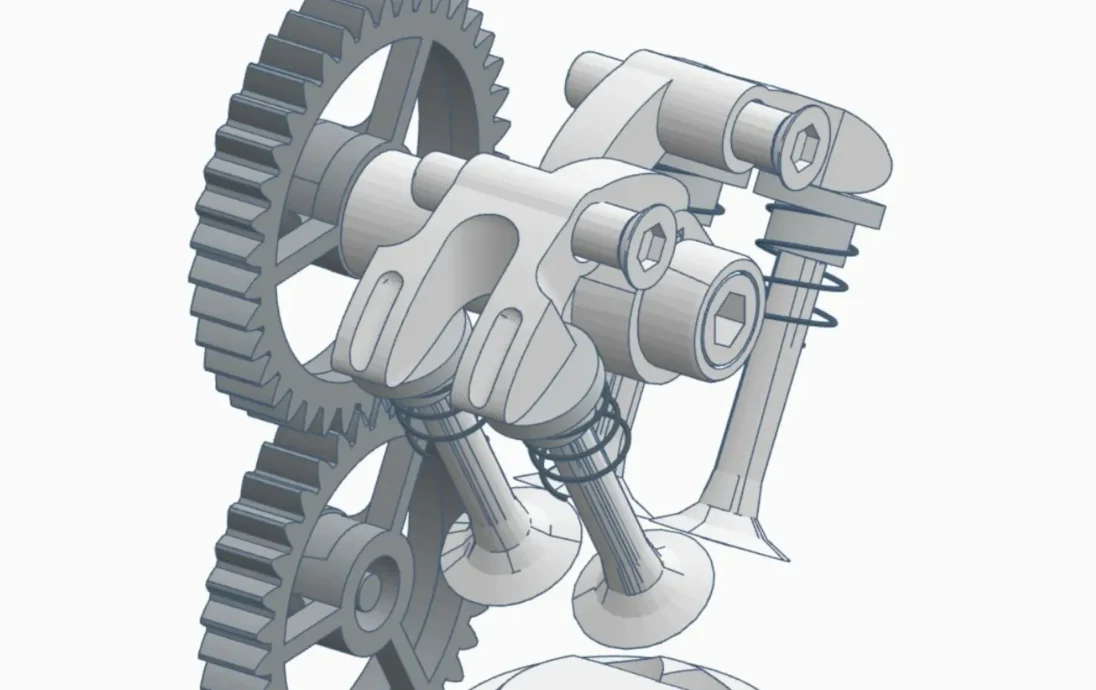

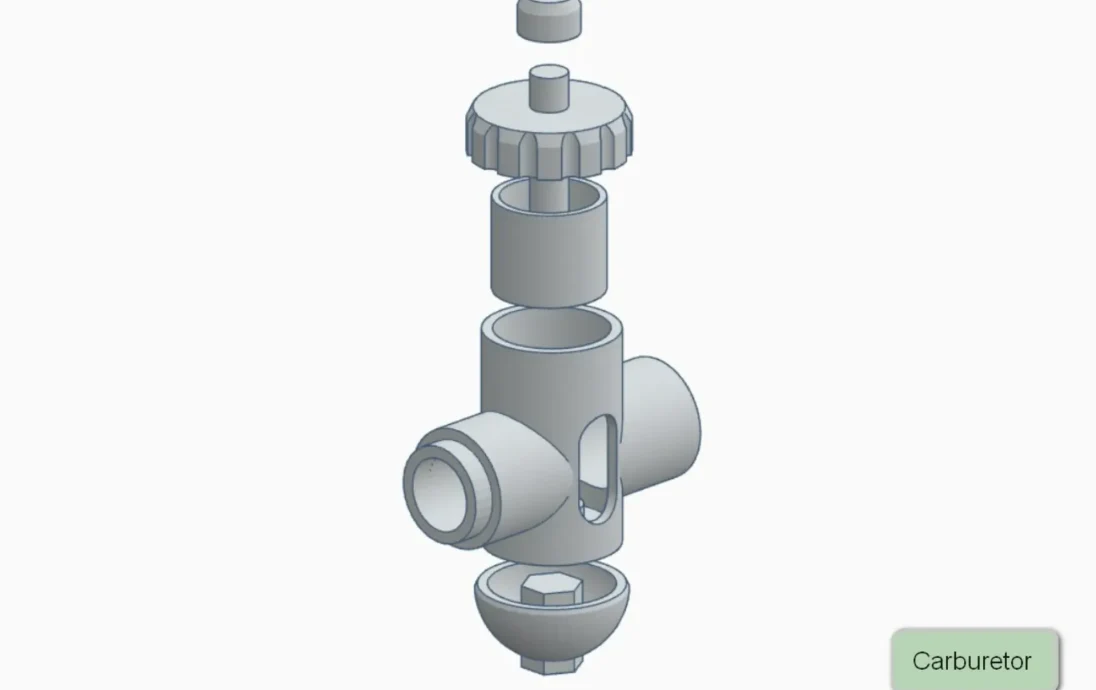

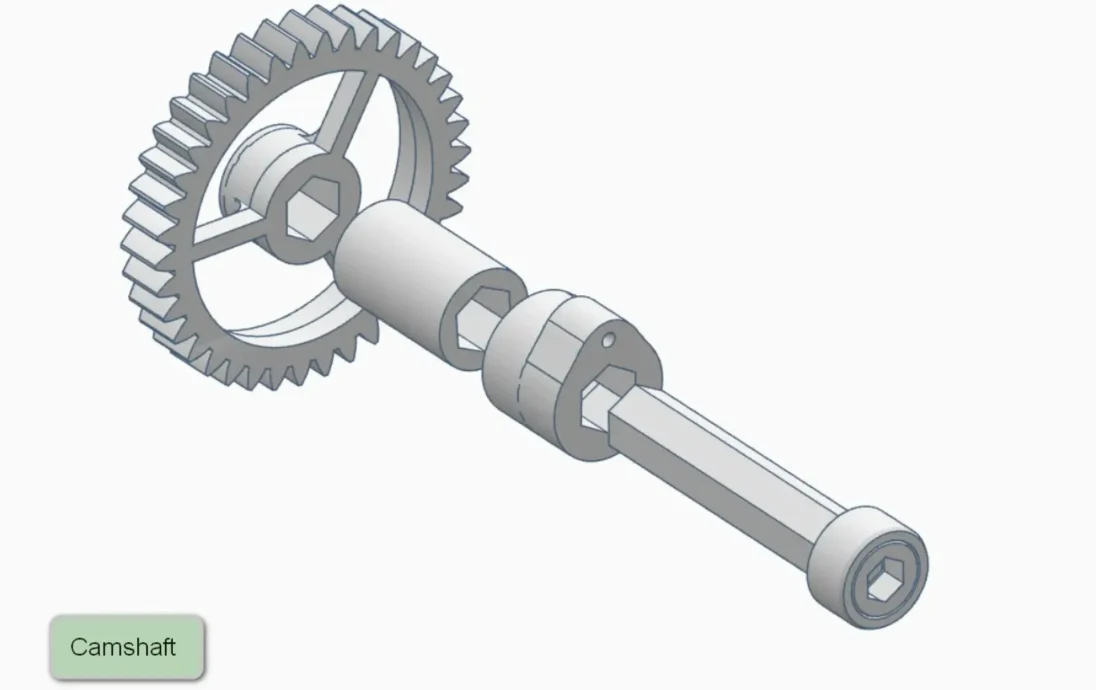

Для собранных и покомпонентных пред��тавлений используйте «00-OHC Engine — ASSEMBLED.stl», «01-OHC Engine — EXPLODED VIEW.stl» и скриншоты Tinkercad.
Сборка ведется в алфавитном порядке (А1 → I2).
Советы по печати доступны для многих деталей.
Небольшое количество машинного масла поможет плавной работе собранной модели.

Подняв головку блока цилиндров, можно отрегулировать фазы газораспределения.

Металличе��кие детали
Для соединения головки блока цилиндров и цилиндра с картером необходимы четыре винта с внутренним шестигранником M4 x 25 мм.
В качестве альтернативы вы можете разместить четыре круглых магнита (6 x 3 мм) в верхней части цилиндра и четыре круглых магнита (6 x 3 мм) в нижней части головки цилиндра, чтобы головку можно было легко снять с цилиндра.

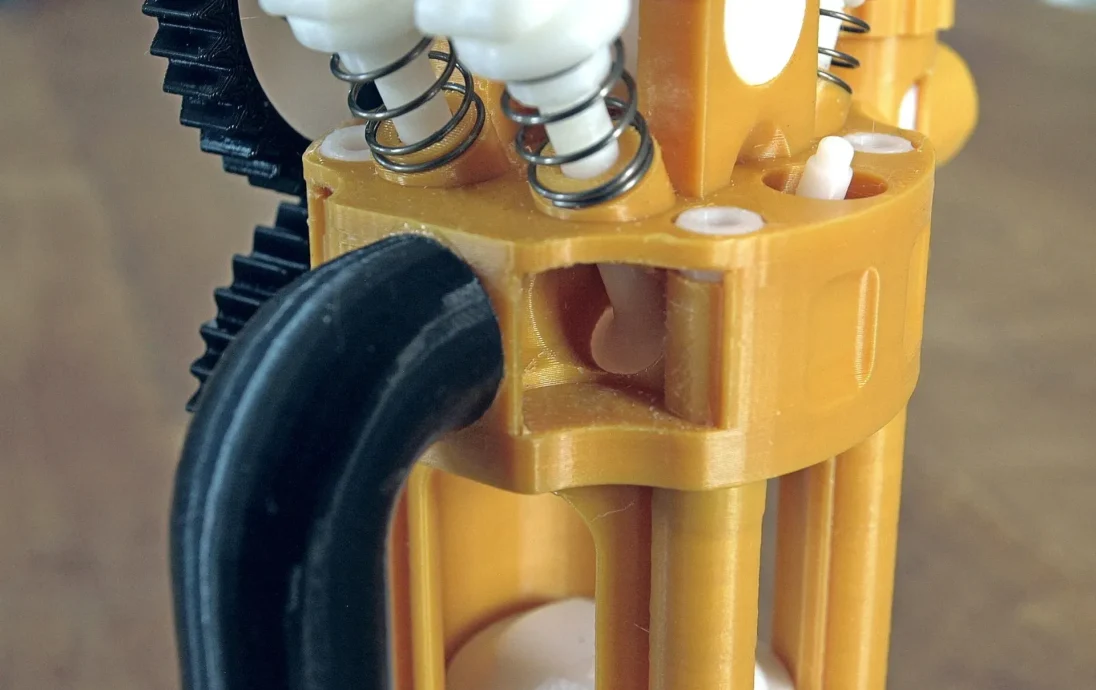

Для клапанов необходимы четыре винтовые пружины шириной 10 мм и высотой 15 мм. Толщина проволоки 0,6 или 0,7 мм (АлиЭкспресс).

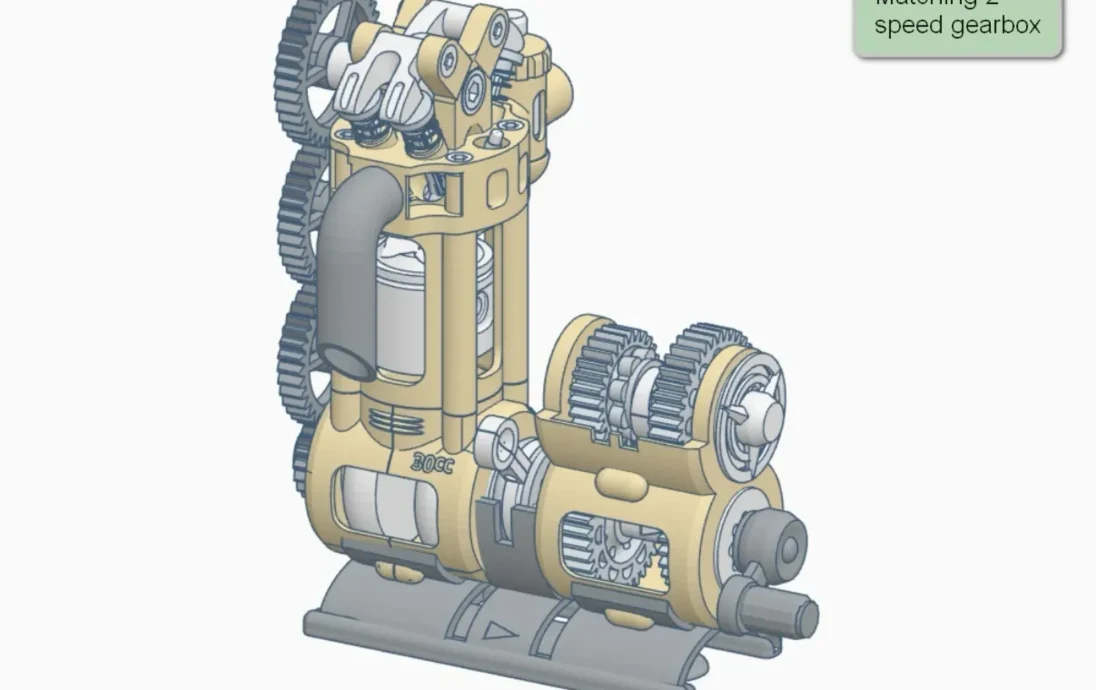

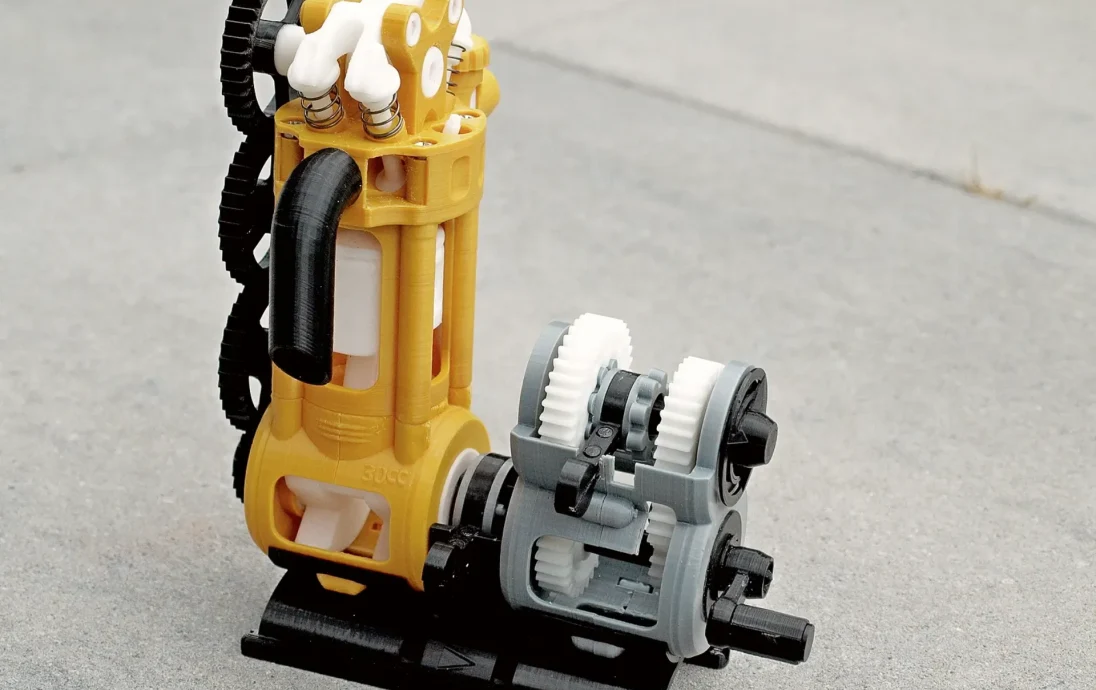

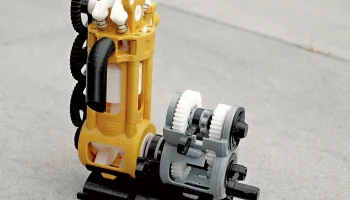

Соответствующая коробка передач
Подходящую двухскоростную коробку передач можно найти здесь: Двухскоростная коробка передач с постоянным зацеплением от Bootjevaarder | Скачать бесплатно STL-модель | ПрусаПринтеры
