Прочный корпус для LowPowerLab CurrentRanger

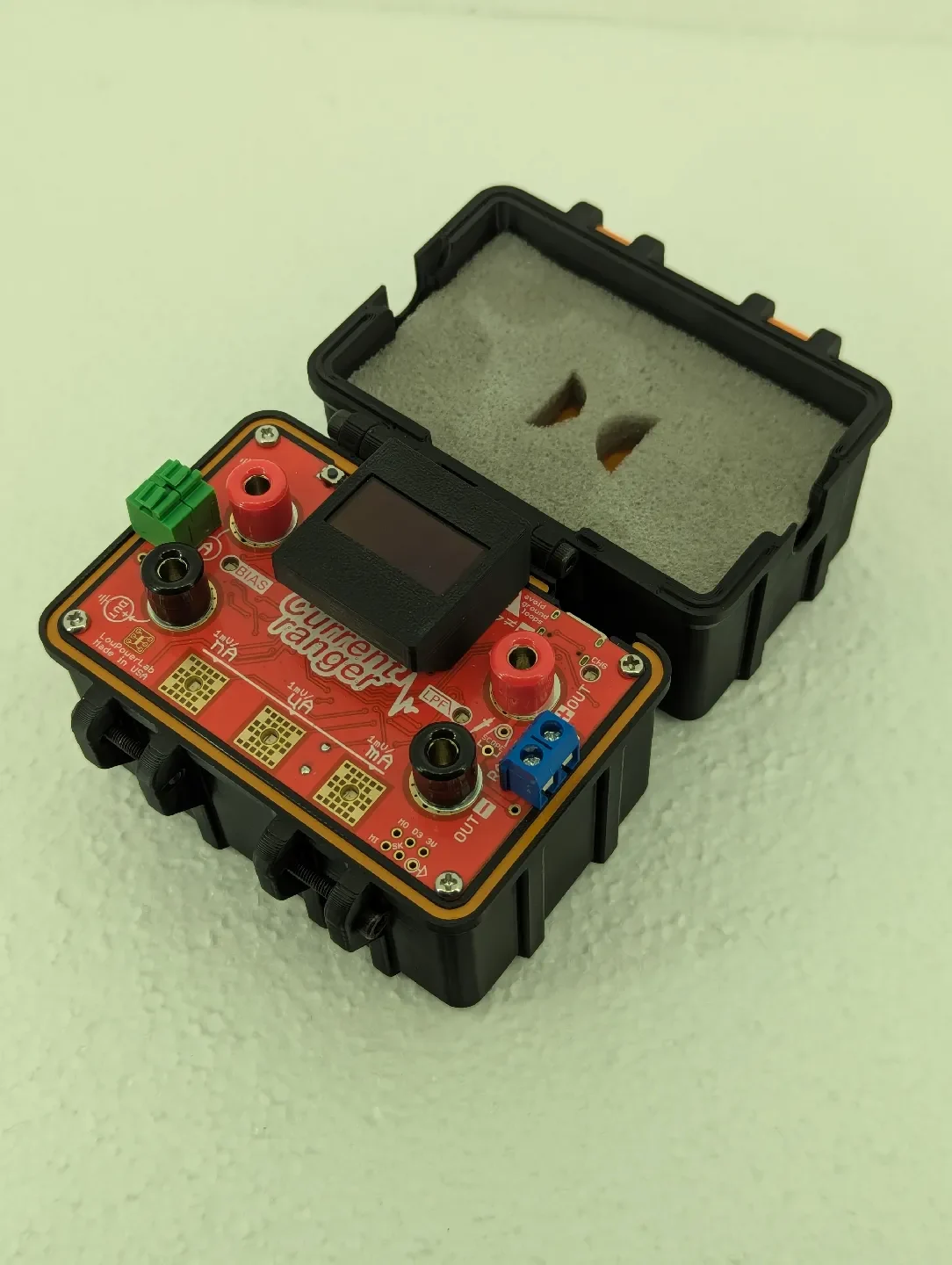

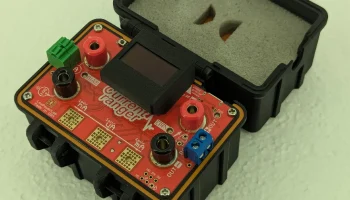

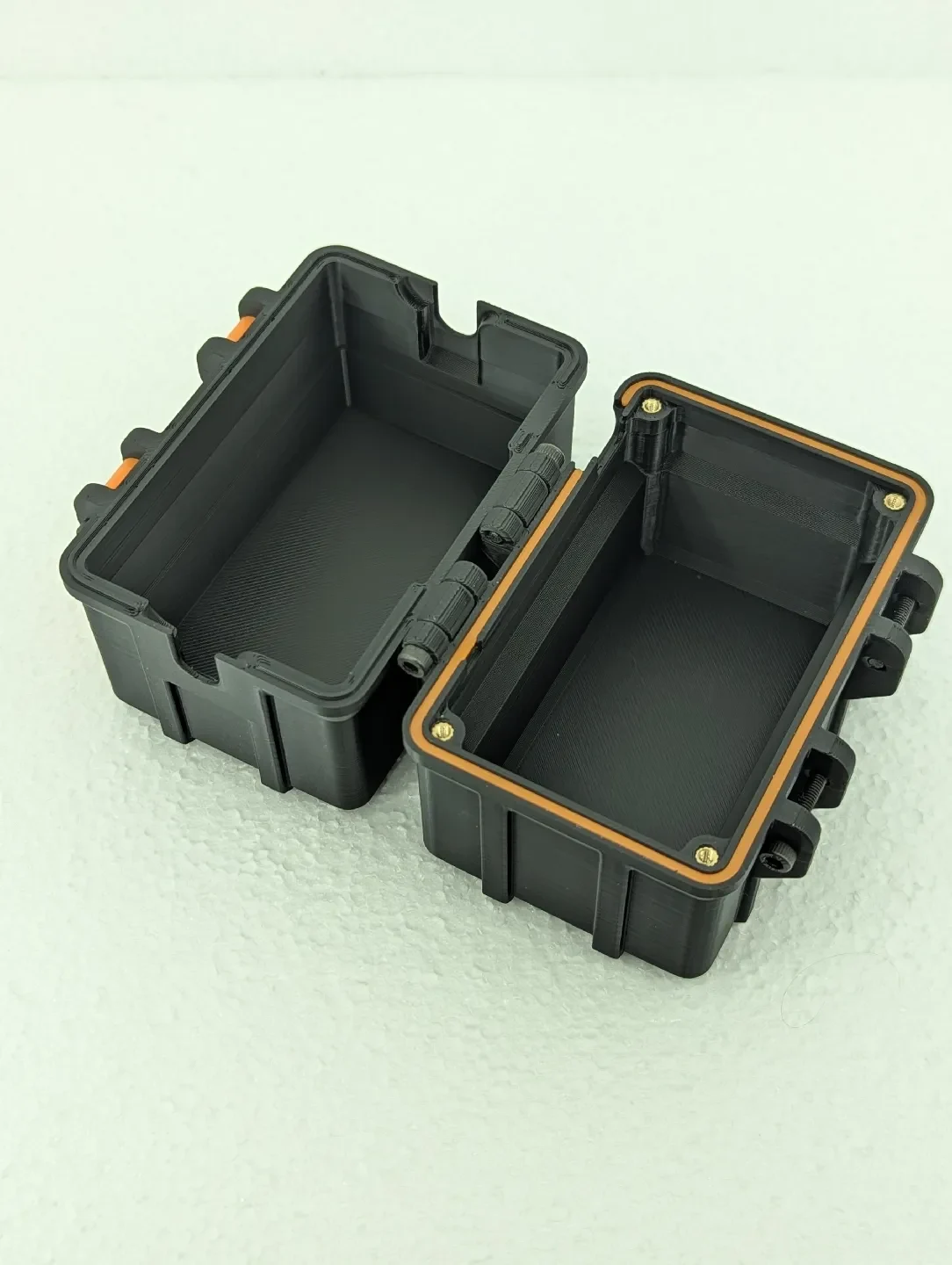

Это прочный футляр для хранения прецизионного амперметра CurrentRanger компании LowPowerLab, а также двух батарей 18650 для питания и некоторых дополнительных кабелей. Корпус предназначен для установки в него CurrentRanger, поскольку CurrentRanger представляет собой просто печатную плату без какого-либо собственного корпуса.

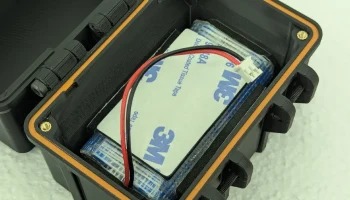

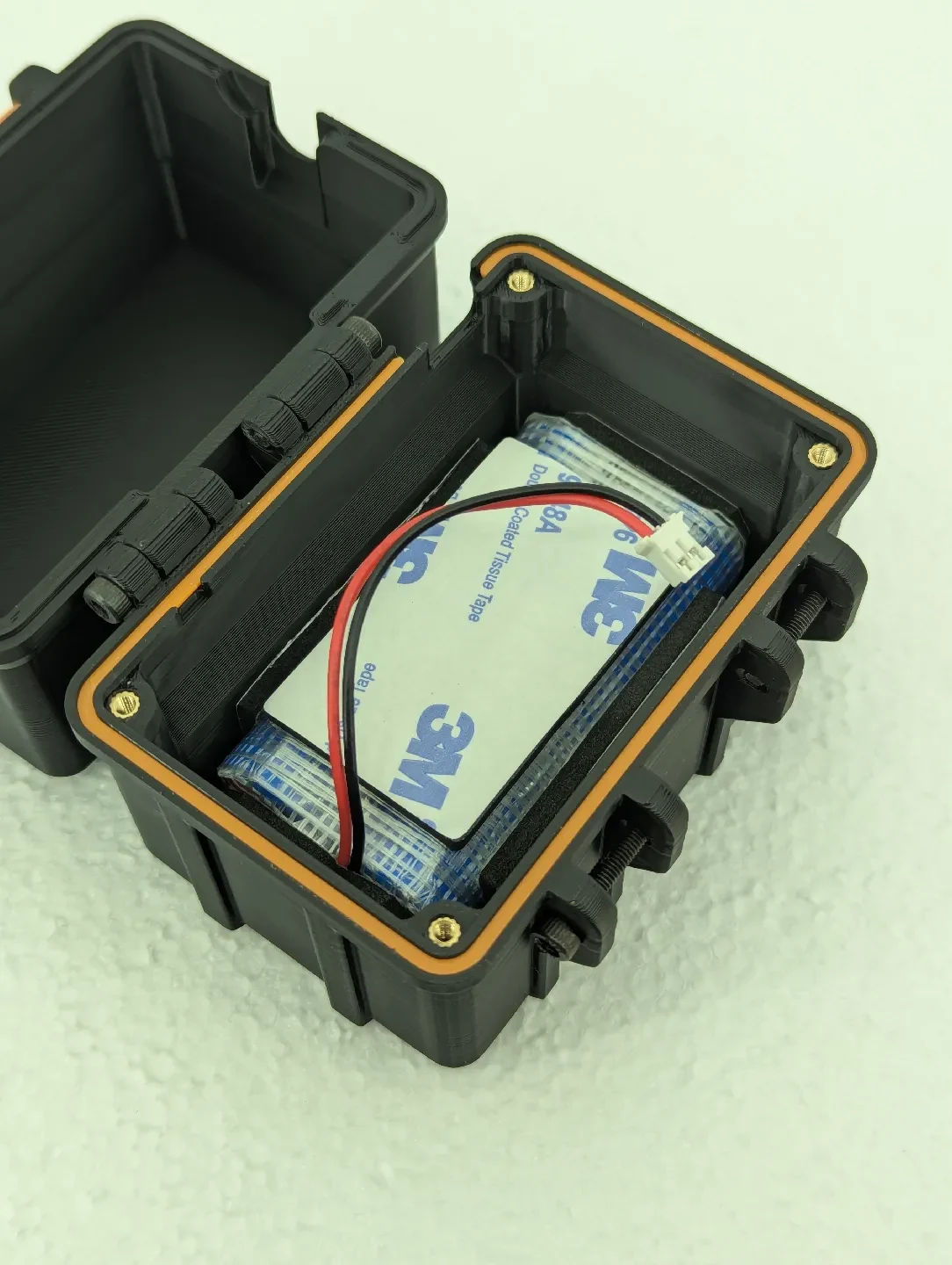

Под платой находится отсек для пары литий-ионных аккумуляторов 18650 (параллельно, а не последовательно), а также немного места для пенопластового упаковочного материала, что позволит устройству работать в течение многих часов без подключения к сети.

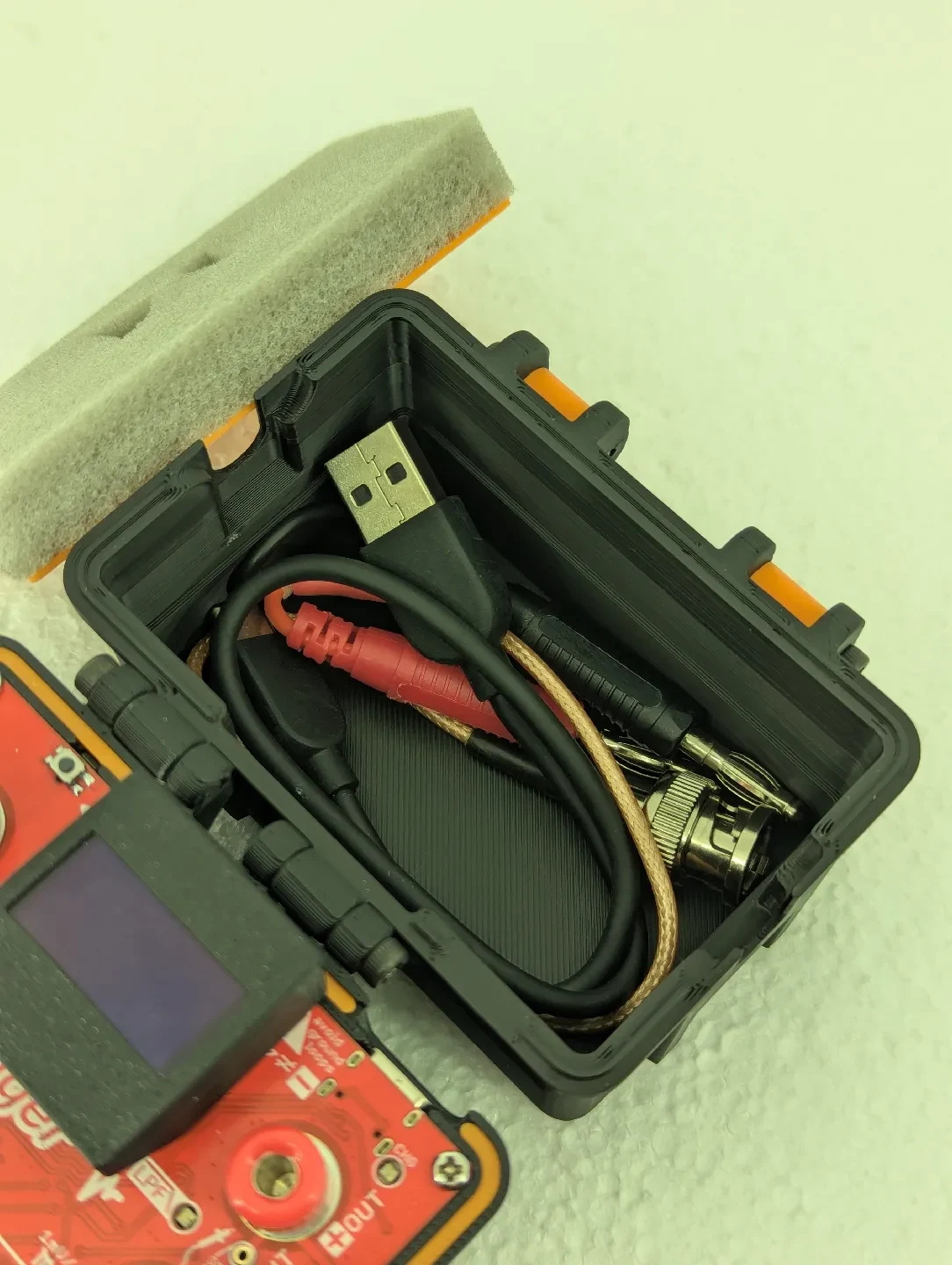

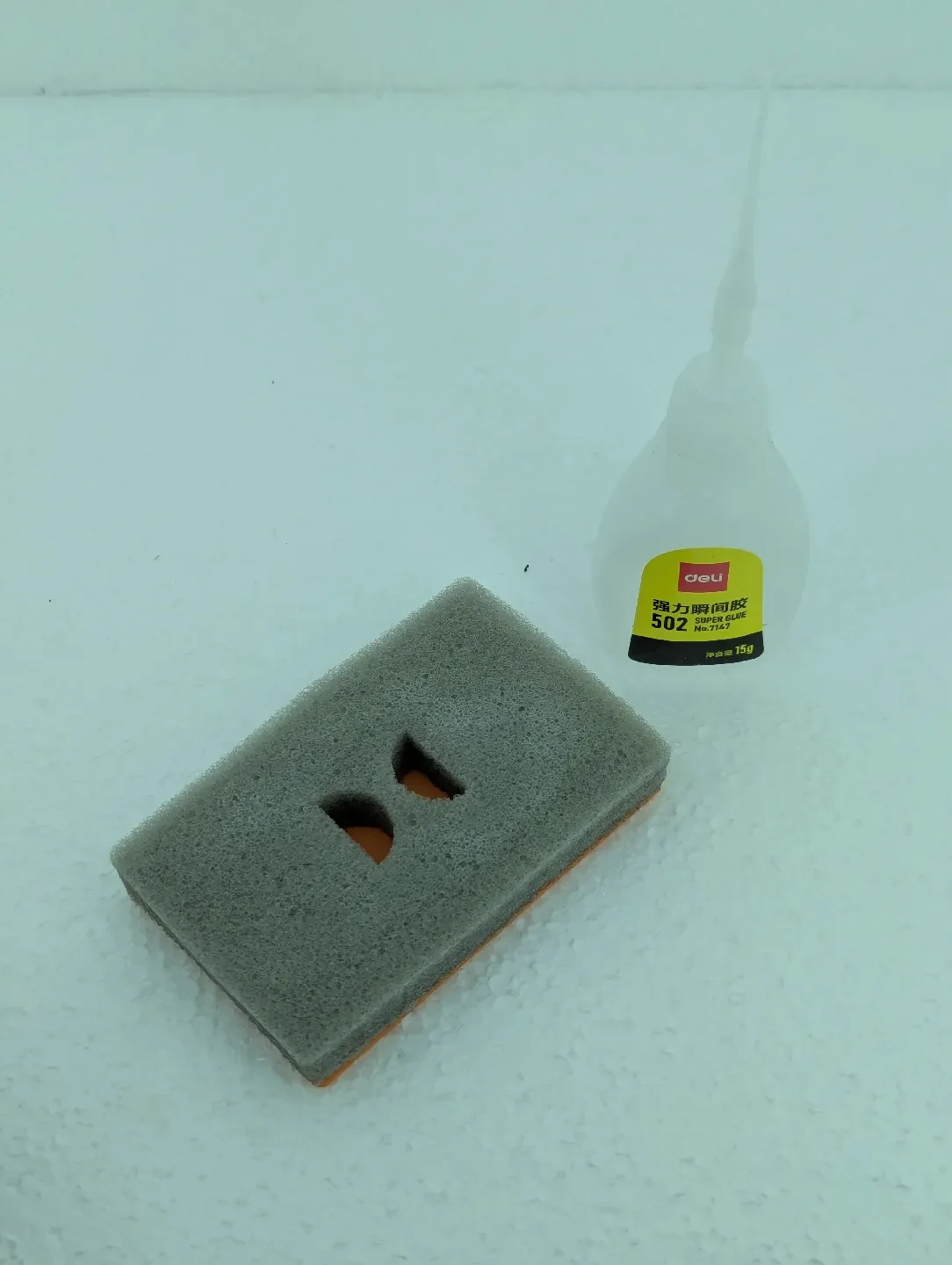

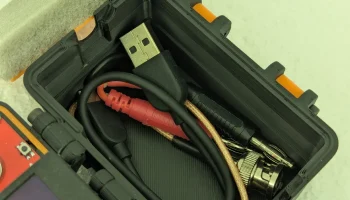

Сверху есть панель, к которой можно приклеить мягкую пену толщиной 5-10 мм, чтобы она плотно прилегала к OLED-дисплею CurrentRanger и не допускала его отсоединения и подпрыгивания внутри корпуса. За панелью есть еще один отсек для хранения всего, что вы хотите, у меня есть кабель USB-C и кабель типа «банан» на BNC для использования CurrentRanger с осциллографом. Если у вас есть лазерный резак, к куску пенопласта прилагается файл DXF, но вы также можете довольно легко разрезать его вручную.

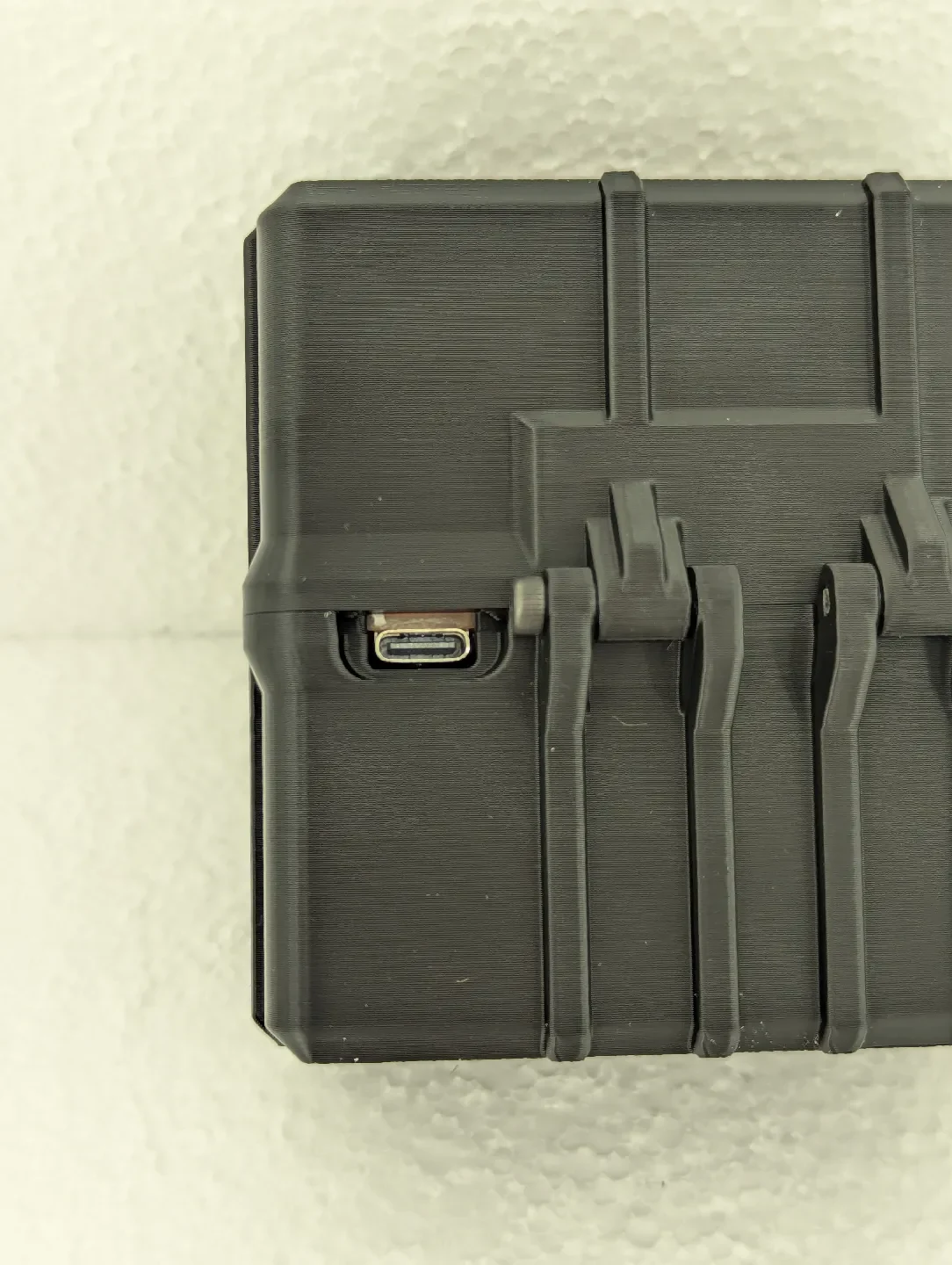

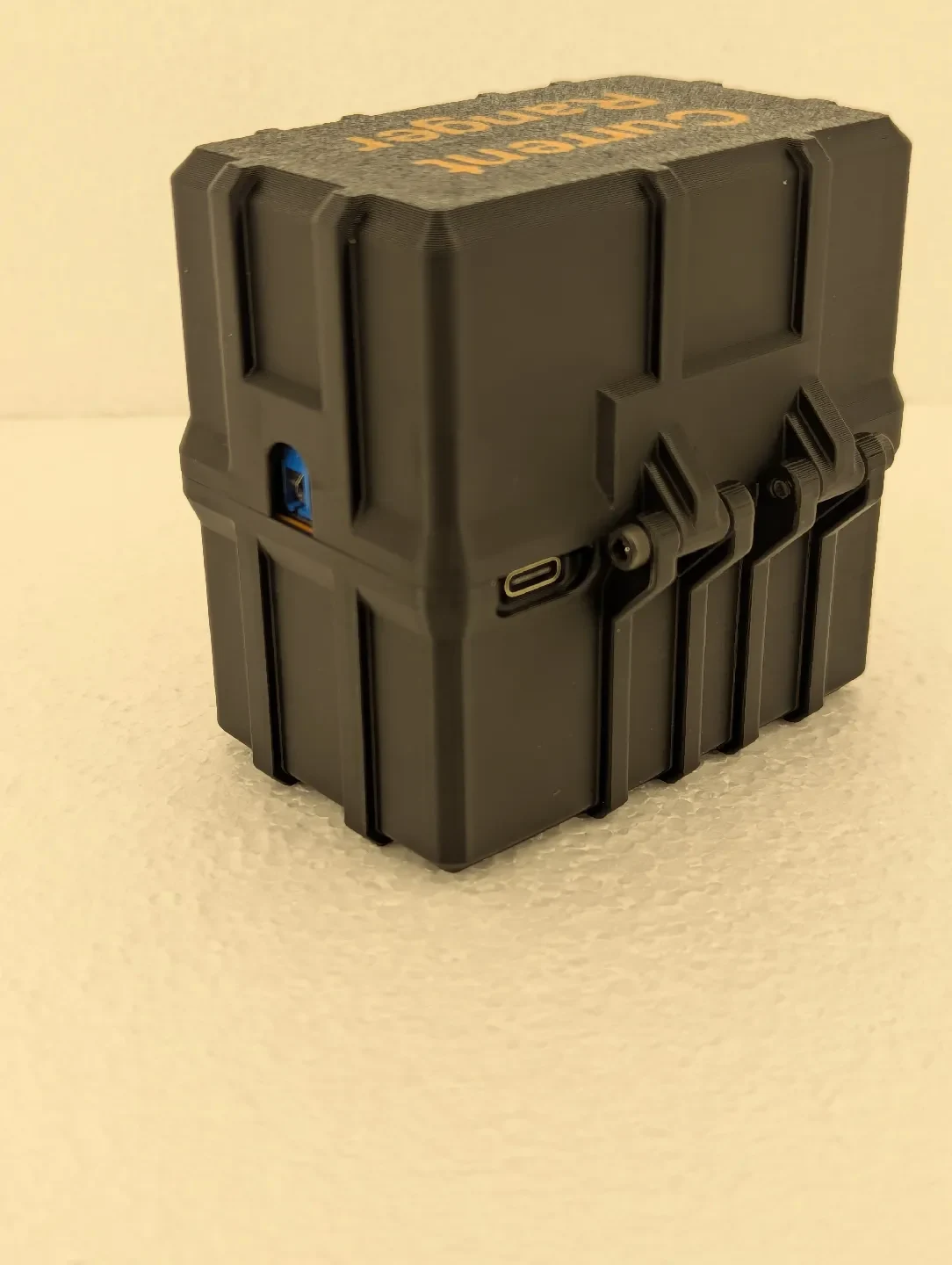

В корпусе имеются вырезы для порта USB-C сзади и для клеммных колодок на входе и выходе по бокам. Это позволяет использовать устройство при закрытой крышке для длительной регистрации и т.п. Очевидным побочным эффектом этих больших отверстий является то, что корпус вообще не является водонепроницаемым. Кроме того, «уплотнение» не проходит по всему периметру, поэтому на самом деле оно ничего не запечатывает, я просто использую его как декоративную вставку.

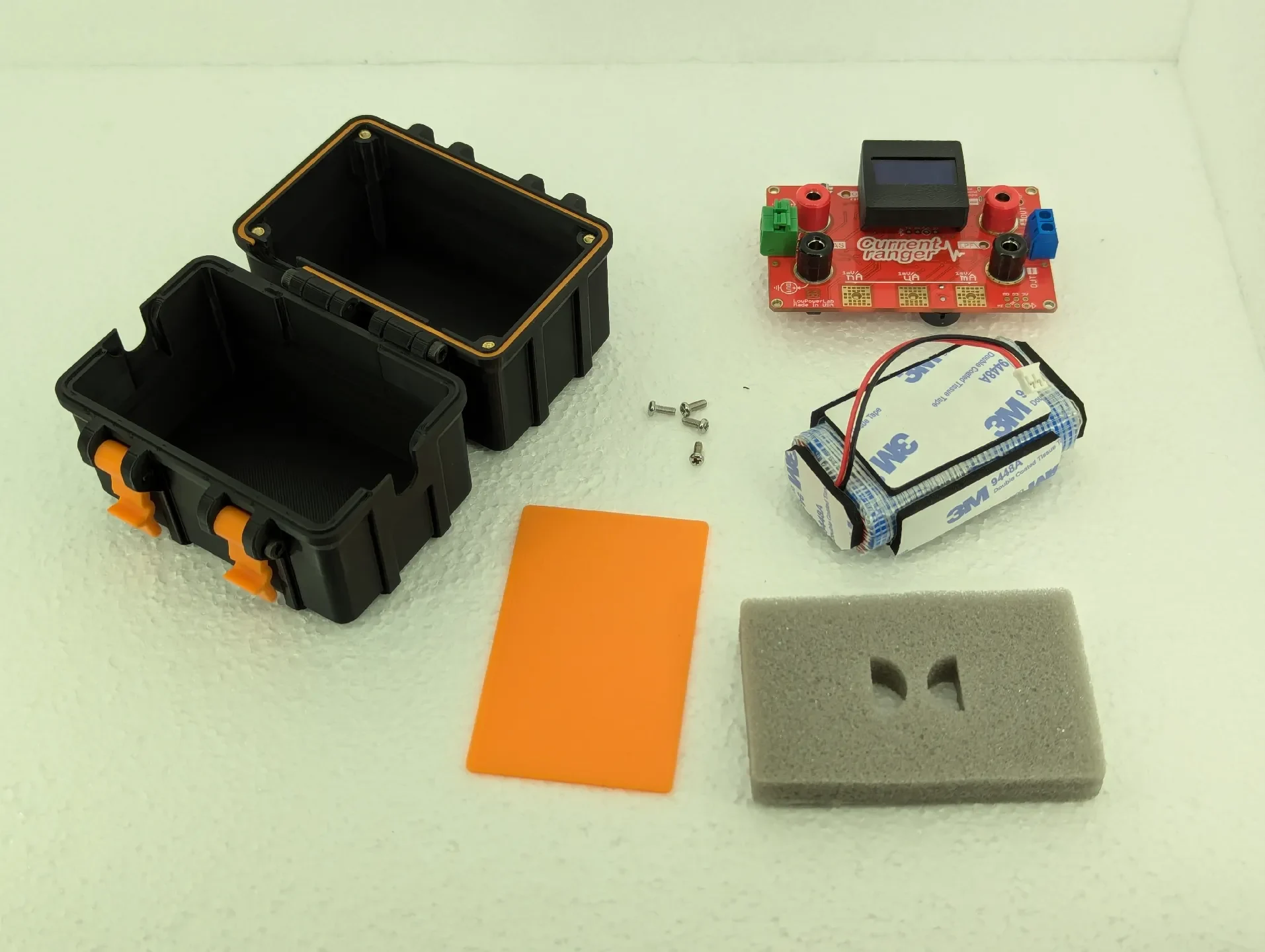

Для сборки этого корпуса вам понадобятся шесть винтов M3x18 мм, четыре винта M2,5 и четыре термофиксирующих вставки M2,5. Отверстия для вставок термофиксации проходят далеко за пределы самих вставок, что означает, что вы можете использовать вставки любой длины и винты M2,5, но также означает, что вам нужно быть немного осторожнее, чтобы не вдавливать вставки слишком глубоко в отверстия.
