Коллекция прочных коробок для боеприпасов калибра 9 мм (50x, 100x, 150x, 225x, 396x)

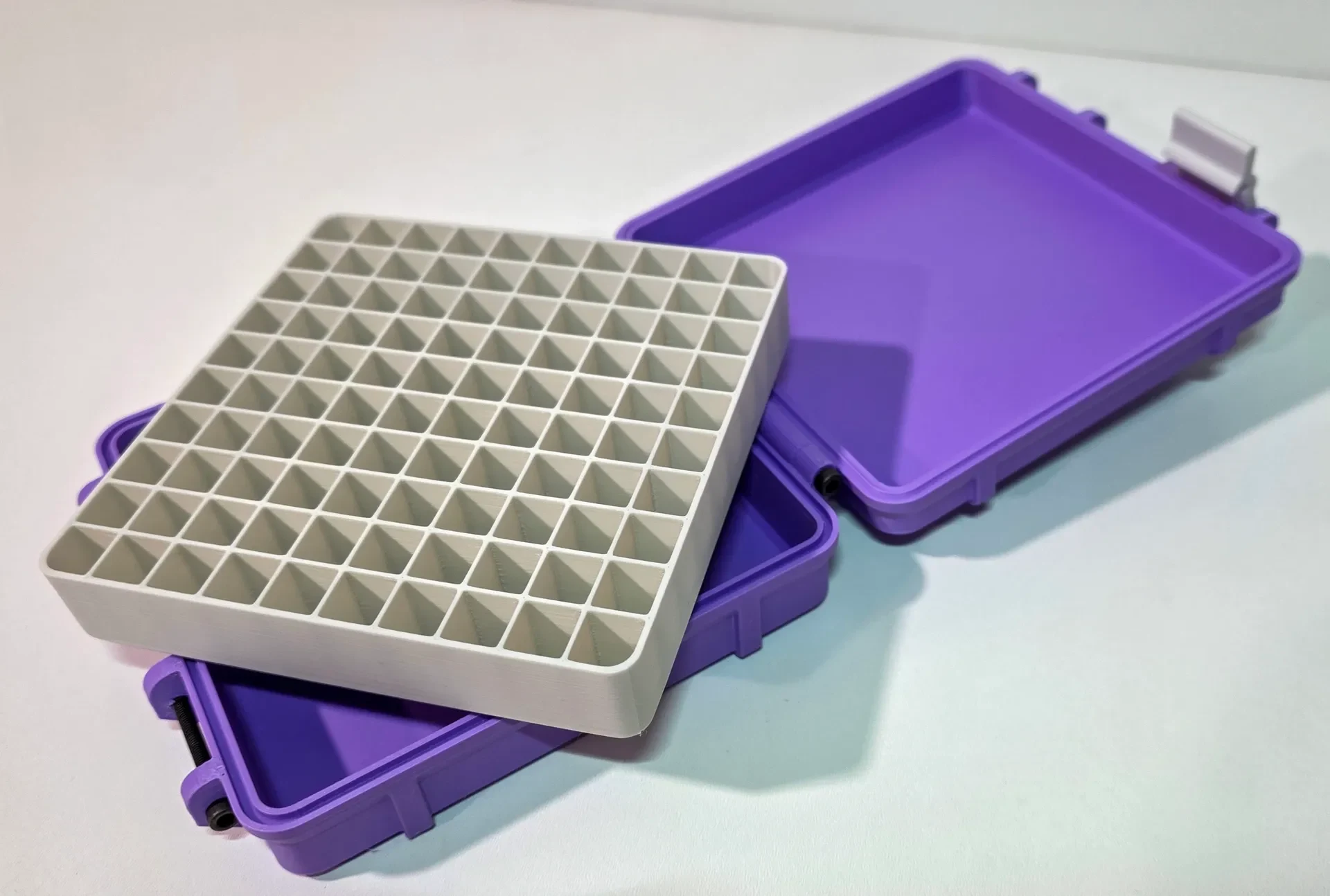

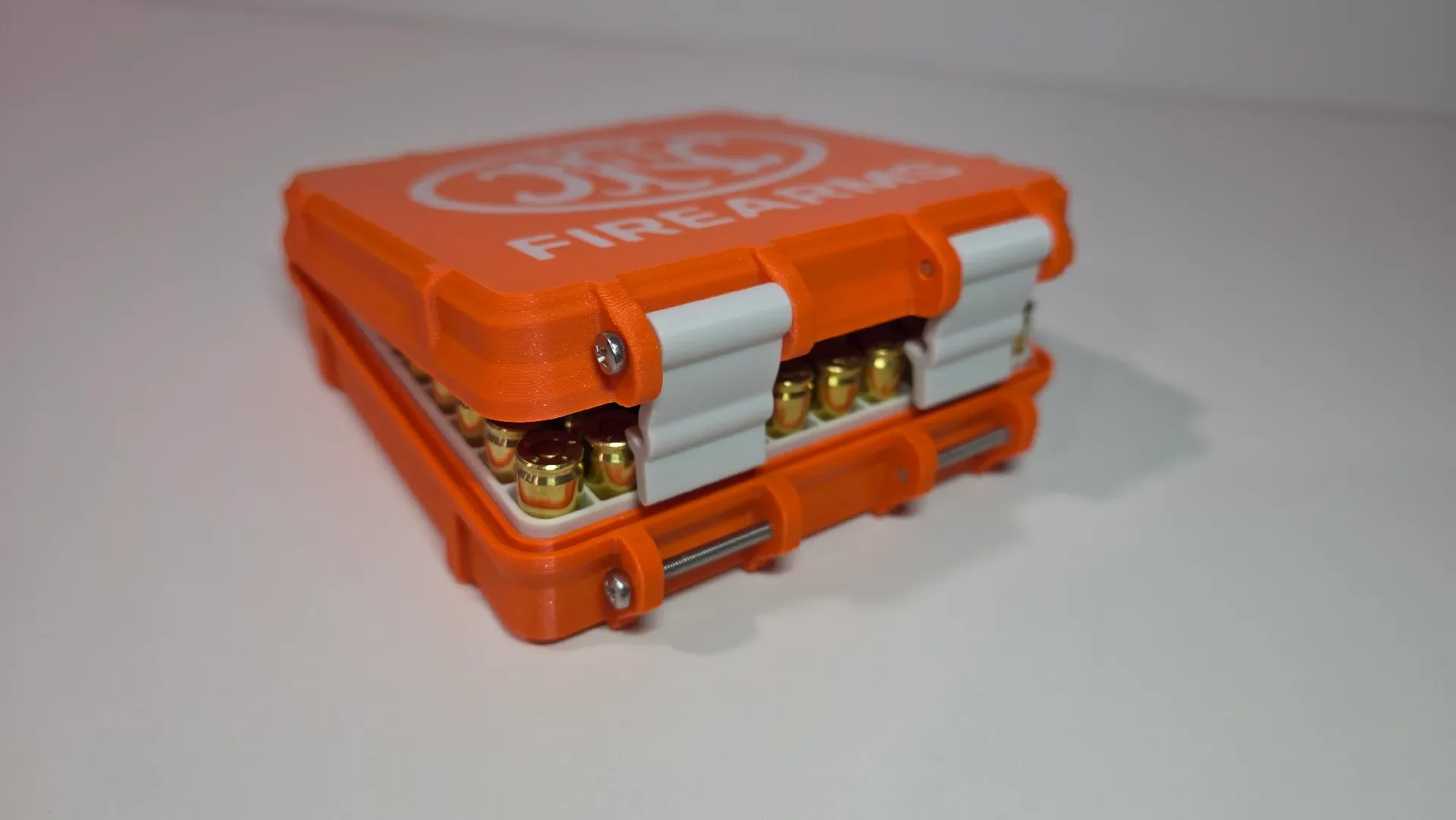

Это ремикс Rugged Parametric Box от Whity, адаптированный для хранения 9-мм боеприпасов. Эта версия включает в себя съемный лоток для боеприпасов и все исходные файлы для дальнейшей настройки.

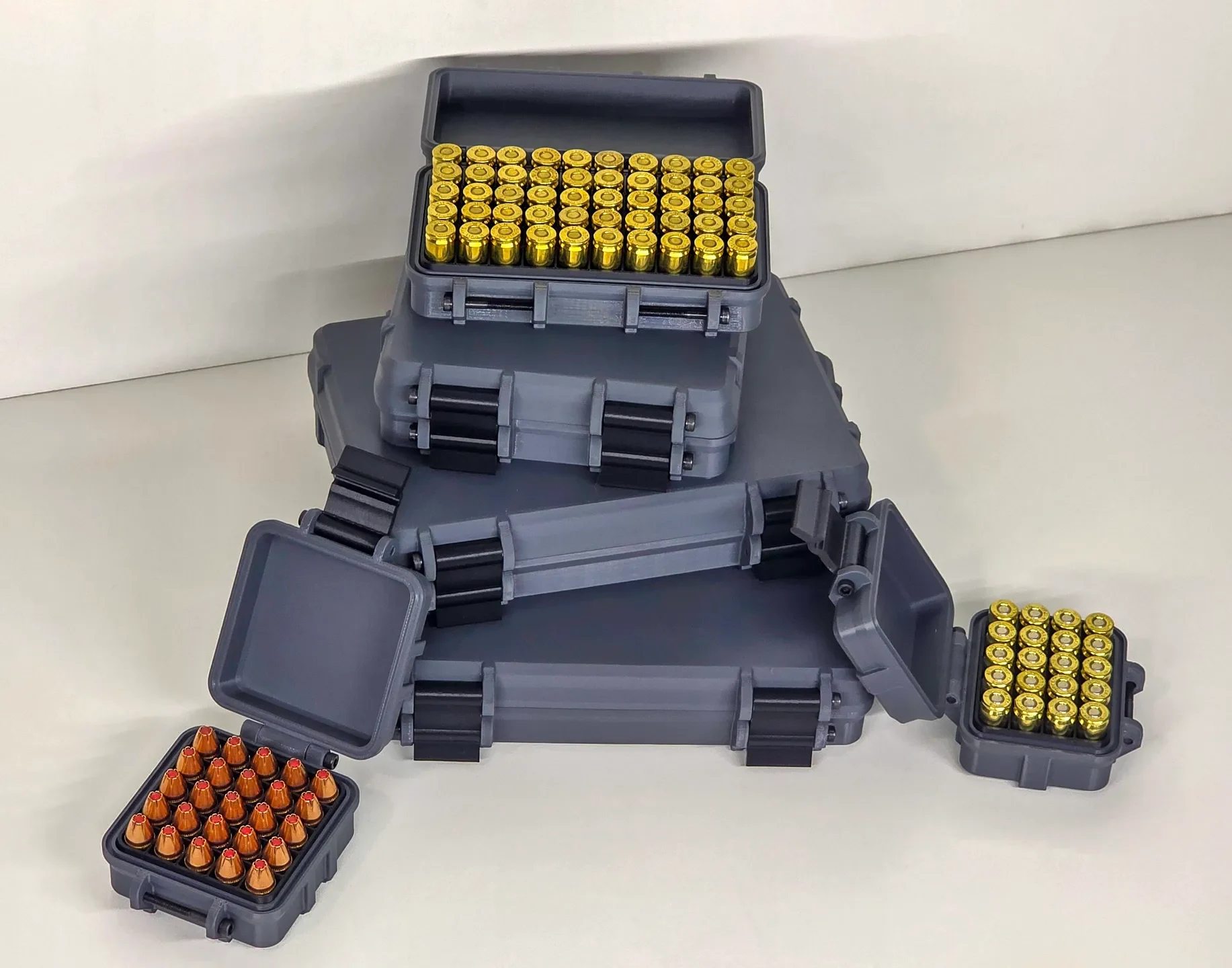

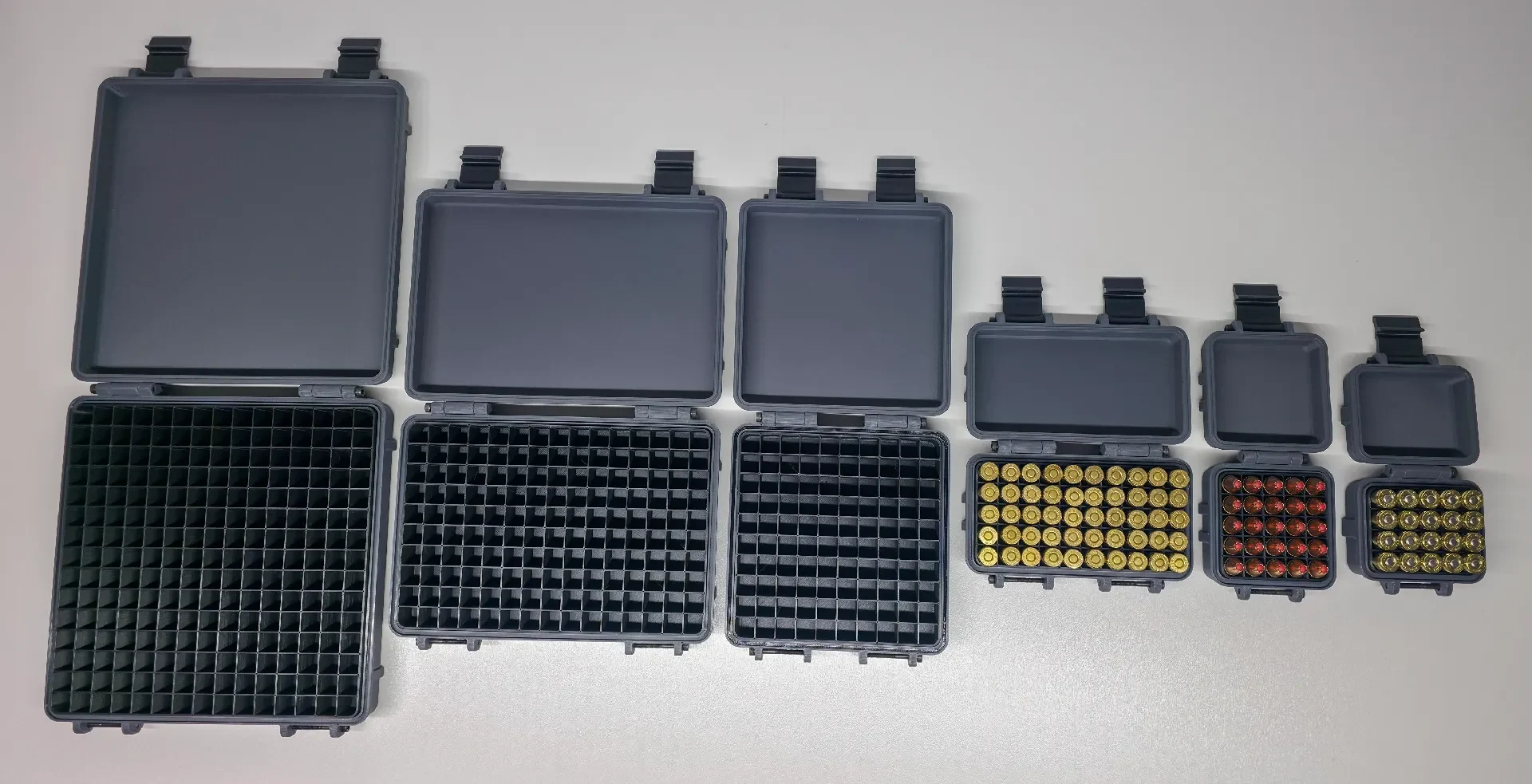

Эта модель поддерживает емкость лотков от 50 до 396 патронов.

Требуется 6 винтов [M3x30 мм]. Длина и толщина винта регулируются в файлах Fusion3D.

Если вы ищете версии меньшей емкости, см. раздел «Мини-размеры Defense Round» (20x и 25x).

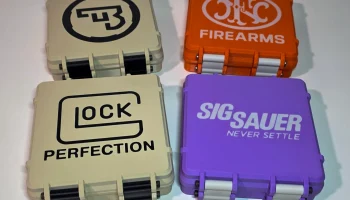

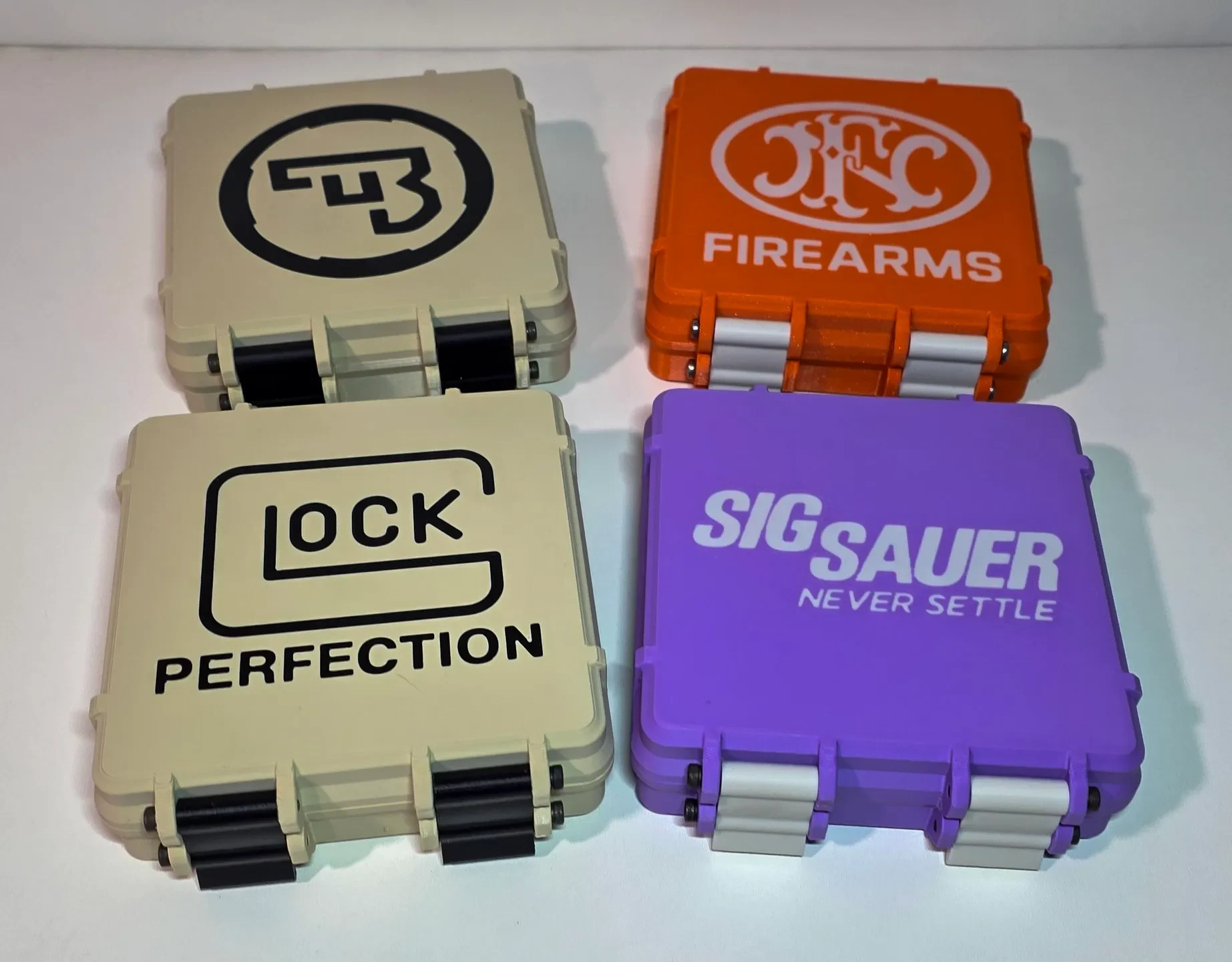

В процессе: [Разноцветные крышки]

Важные примечания:

Общая длина 9-мм боеприпасов зависит от профиля снаряда и нагрузки. FMJ с плоским носом и FMJ с круглым носом будут различаться по OAL, а защитные нагрузки на полые наконечники часто различаются еще больше из-за различной геометрии и конструкции пули. Не существует единого размера корпуса, который бы идеально подходил для любого 9-миллиметрового варианта. Пожалуйста, измерьте свои конкретные боеприпасы и при необходимости откорректируйте модель, используя предоставленные исходные файлы.

Размеры корпуса рассчитаны с зазором 2 мм между максимальной предполагаемой общей длиной 9 мм и нижней стороной крышки. Если требуется более плотное прилегание, уменьшите высоту крышки соответствующим образом в исходном файле. Для дополнительной амортизации к стандартной крышке можно добавить пенопласт толщиной 1/8 дюйма или 1/16 дюйма. При использовании пенопласта на 1/4 доступны варианты дна большего размера для обеспечения надлежащего внутреннего зазора.

Примечание о параметрах

Хотя коробка остается полностью параметрической, лоток для боеприпасов, однако, не может быть пол��остью параметрическим из-за геометрических операций, которые необходимо выполнять вручную после изменения размера сетки.

При создании лотка нестандартного размера в Fusion выполните следующие действия:

Установите желаемое количество столбцов и строк (максимум Core 1: 18 в глубину x 22 в ширину)

Нанесите скругления на внутренние и внешние внешние углы лотка.
— Внешний угол: 5 мм.
— Внутренний угол: 4 мм.

Нанесите фаску на нижний край лотка
— Рекомендуется от 1,5 до 1,7 мм.

Измерьте расстояние между внешними стенами

Обновите файл коробки, используя эти измеренные размеры.

Поскольку эти функции относятся к изменению внутренней геометрии, они не будут автоматически восстанавливаться только с помощью параметров.

Включены все файлы Fusion 3D, поэтому вы можете изменять и перестраивать их по мере необходимости.

Включенные файлы

— Исходные файлы Fusion 3D.
— файлы 3mf
— CoreOne GCode

Настройки печати

Протестировано в PLA и PETG.

Высота слоя: 0,2 мм
Поддерживает: Не требуется
Стены: рекомендуется 2-3 периметра.
Заполнение: от 15 до 25 процентов

Лоток для печати и крышки ровно лежат на рабочей пластине. При изменении размеров проверьте соответствие перед печатью всей коробки.

Примечание о долгосрочном хранении

Эта модель оснащена уплотнительной прокладкой для улучшения сопротивления воздуху. Для длительного хранения рассмотрите возможность добавления пакета с влагопоглотителем или использования специальной канистры для боеприпасов. Разработчик не несет ответственности за состояние боеприпасов во время хранения.
