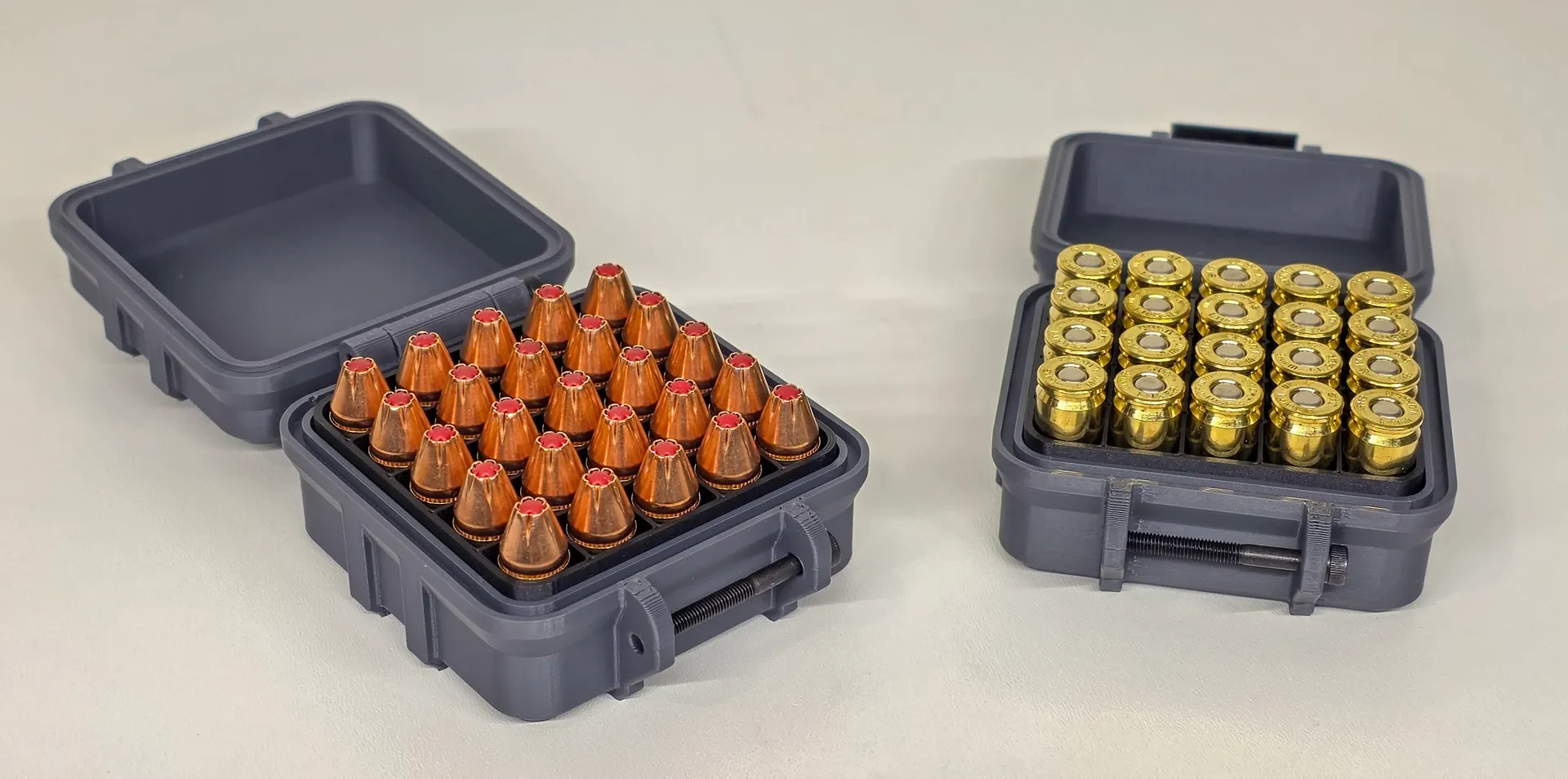

Мини-коллекция прочных коробок для боеприпасов 9 мм (20 шт., 25 шт.)

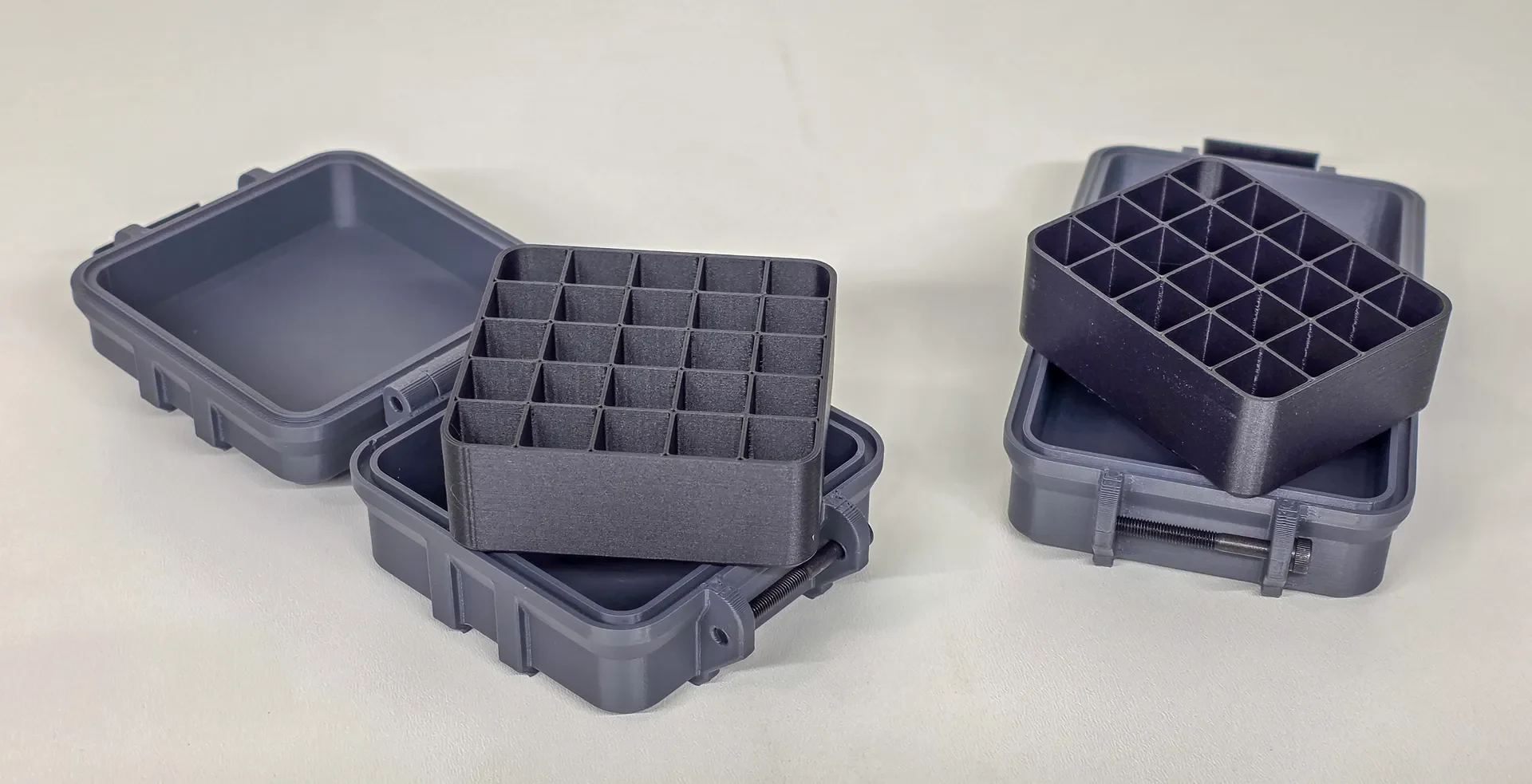

Это ремикс на Rugged Parametric Box от Whity, который был переработан groog и адаптирован для хранения 9-мм боеприпасов. Эта версия включает в себя съемный лоток для боеприпасов и все исходные файлы для дальнейшей настройки.

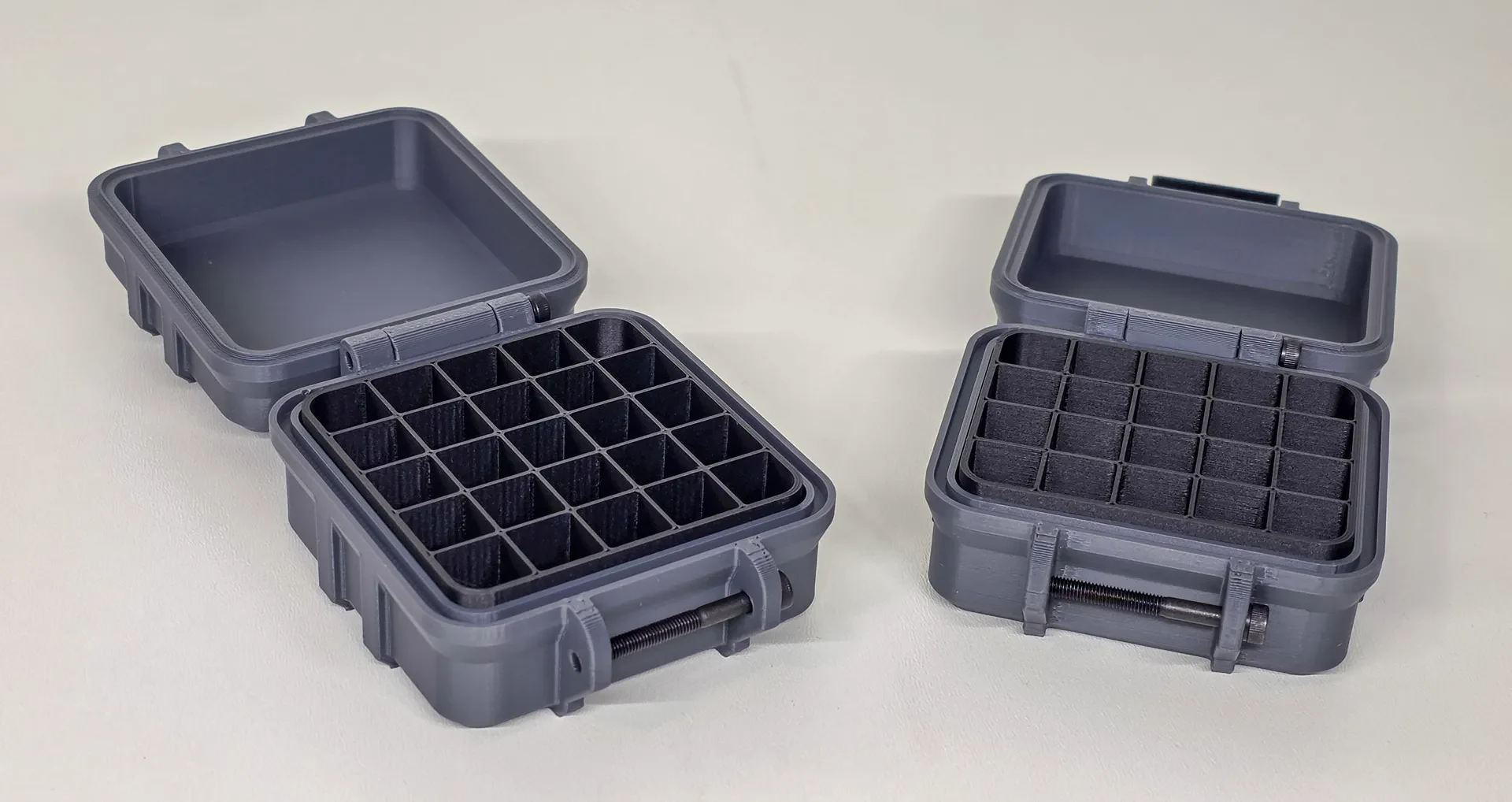

Эта модель поддерживает лотки емкостью 20x и 25x.

Если вы ищете версии большей емкости, см. здесь размеры 50x, 100x, 150x, 225x, 396x.

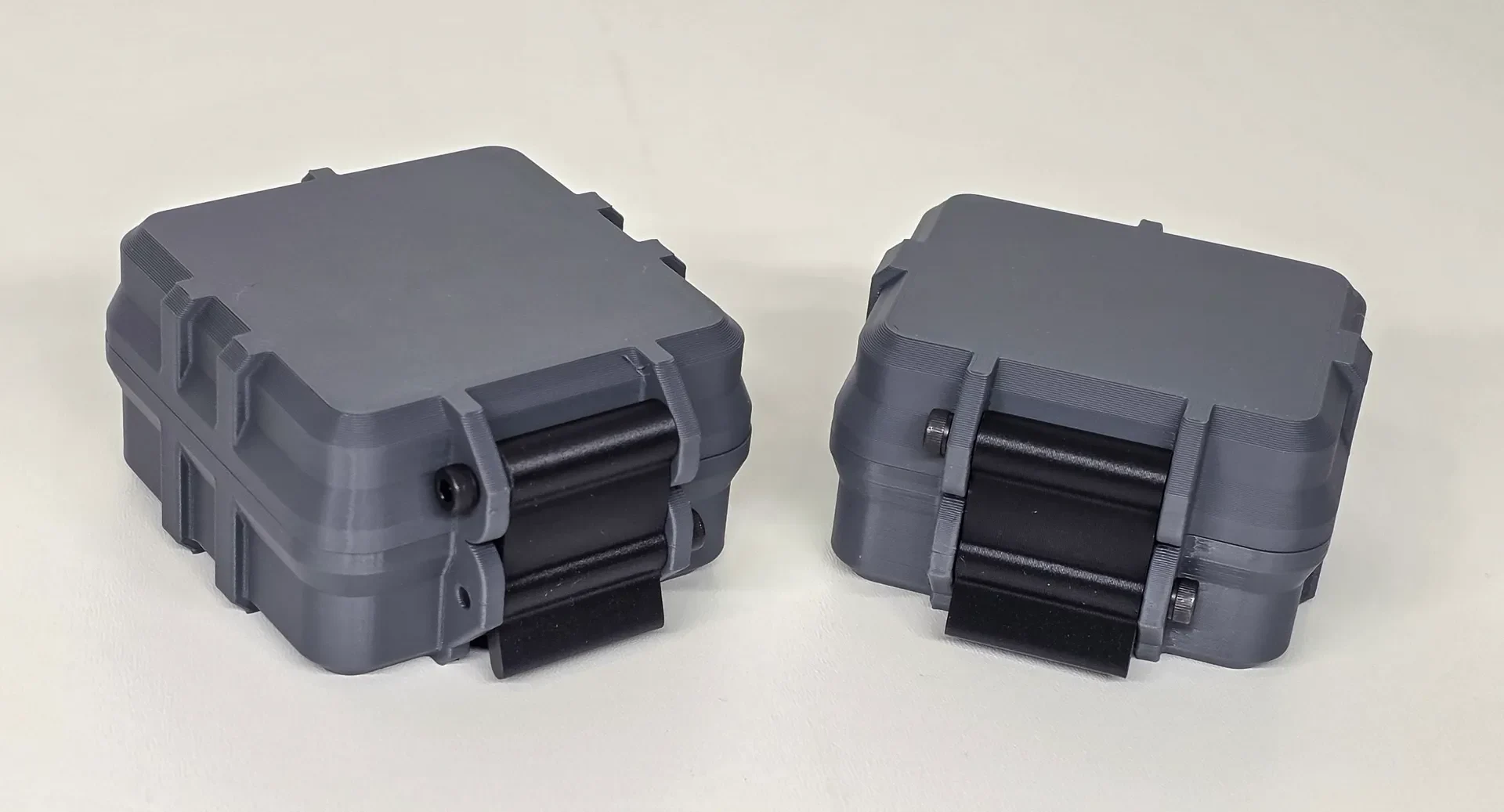

В этих моделях используются 3 винта [M3x30 мм]. Для изменения длины и толщины винта предусмотрены файлы Fusion3d.

Важное примечание о параметриках

Хотя коробка остается полностью параметрической, лоток для боеприпасов, однако, не может быть полностью параметрическим из-за геометрических операций, которые необходимо выполнять вручную после изменения размера сетки.

При создании лотка нестандартного размера в Fusion выполните следующие действия:

Установите желаемое количество столбцов и строк (максимум Core 1: 18 в глубину x 22 в ширину)

Нанесите скругления на внутренние и внешние внешние углы лотка.
— Внешний угол: 5 мм.
— Внутренний угол: 4 мм.

Нанесите фаску на нижний край лотка
— Рекомендуется от 1,5 до 1,7 мм.

Измерьте расстояние между внешними стенами

Обновите файл коробки, используя эти измеренные размеры.

Поскольку эти функции относятся к изменению внутренней геометрии, они не будут автоматически восстанавливаться только с помощью параметров.

Включены все файлы Fusion 3D, поэтому вы можете изменять и перестраивать их по мере необходимости.

Включенные файлы

файлы 3mf

Исходные файлы Fusion 3D

GCode для CoreOne

Файлы 3MF сохраняют цветовую конфигурацию для систем с несколькими материалами.

Настройки печати

Протестировано в PLA и PETG.

Высота слоя: 0,2 мм
Поддерживает: Не требуется
Стены: рекомендуется 2-3 периметра.
Заполнение: от 15 до 25 процентов

Лоток для печати и крышки ровно лежат на рабочей пластине. При изменении размеров проверьте соответствие перед печатью всей коробки.

Примечание о долгосрочном хранении

Эта модель оснащена уплотнительной прокладкой для улучшения сопротивления воздуху. Для длительного хранения рассмотрите возможн��сть добавления пакета с влагопоглотителем или использования специальной канистры для боеприпасов. Разработчик не несет ответственности за состояние боеприпасов во время хранения.
