Аудиофильская броня - Hiby R4 Pro DAP - Прочный корпус.....

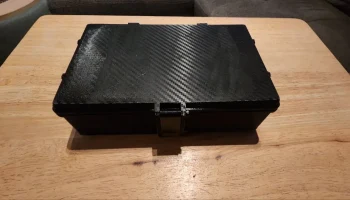

Это прочный и просторный корпус, разработанный для Hiby R4 Pro DAP. Для вашего удобства в пакет включены все необходимые файлы.

Обзор процесса проектирования:

Вставка моделирования:

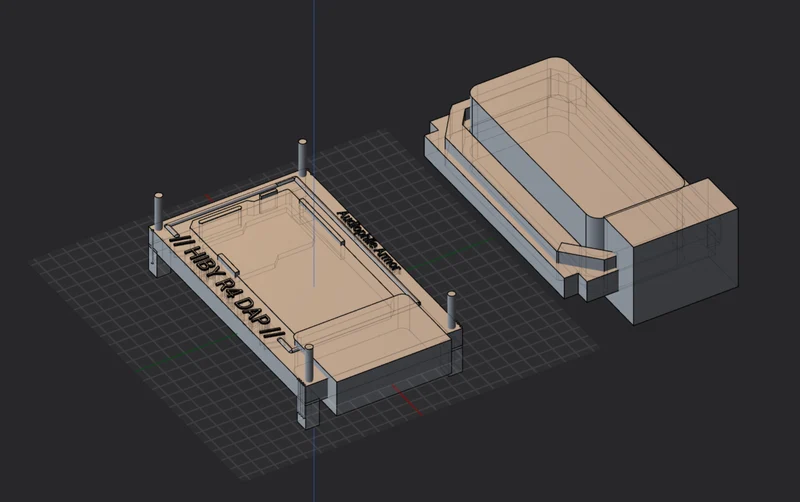

Вставки для аккумулятора и сам Hiby R4 были смоделированы с помощью Plasticity.
Я оставил все детали неразрезанными и включил необходимые инструменты, что дает вам полную свободу изменять конструкцию по мере необходимости.
Файл Plasticity включен в загружаемый файл .zip.

Конструкция корпуса:

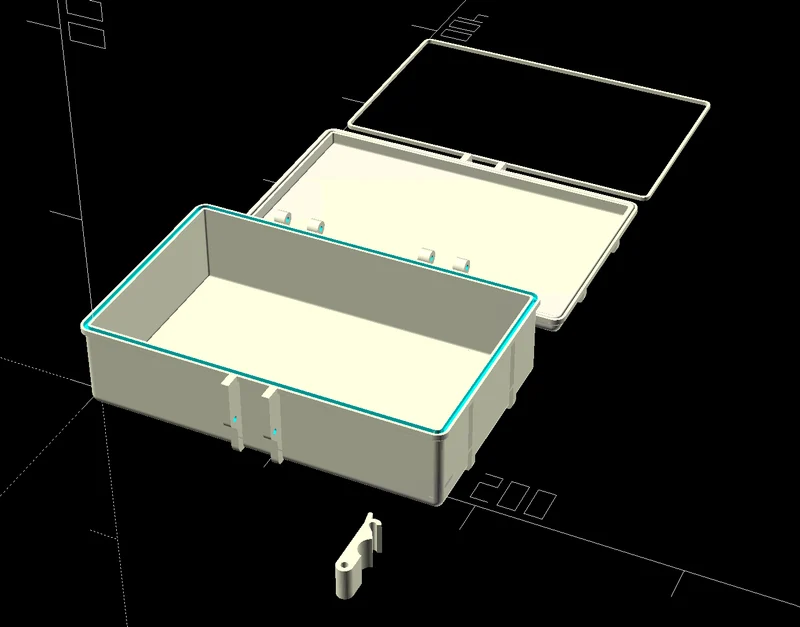

Прочный ящик был создан в OpenSCAD по мотивам проекта прочного ящика @iceman. Это не ремикс, а скорее отдельный дизайн, основанный на его работе. Оригинальный проект вы можете найти здесь:
Супернастраиваемый прочный ящик в OpenSCAD.
Мои настройки OpenSCAD также включены в ZIP-файл для справки.

Материалы и детали печати:
Материалы:
ТПУ/Флекс: все вставки (кроме подножек) должны быть напечатаны с использованием ТПУ. Я использовал ТПУ 85А, но подойдет любой материал ТПУ.
PETG: Остальные детали предназначены для печати из PETG.
Хиби Вставка:

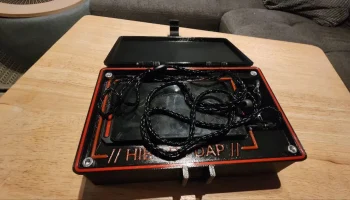

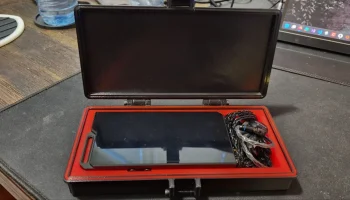

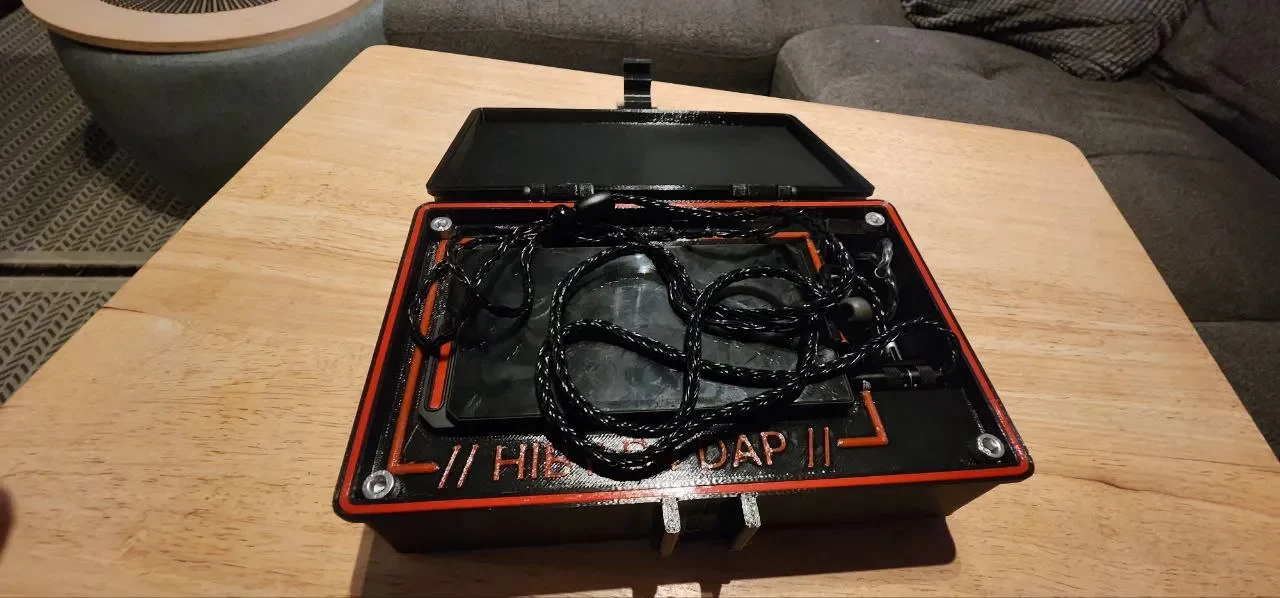

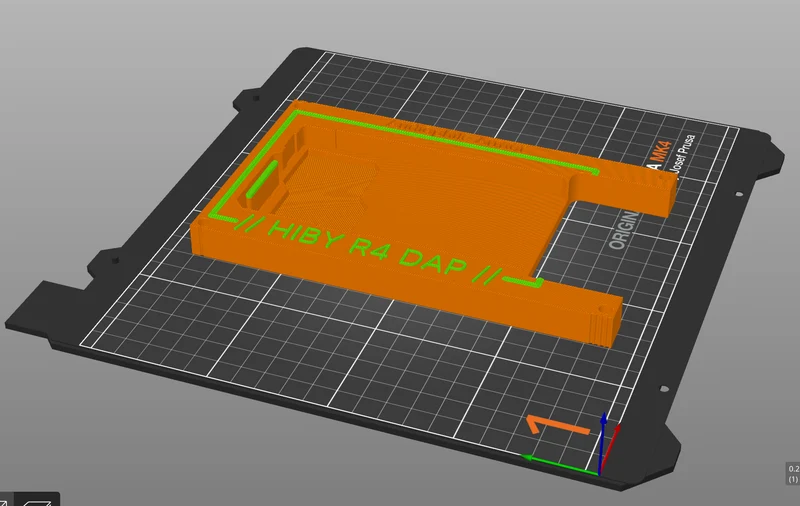

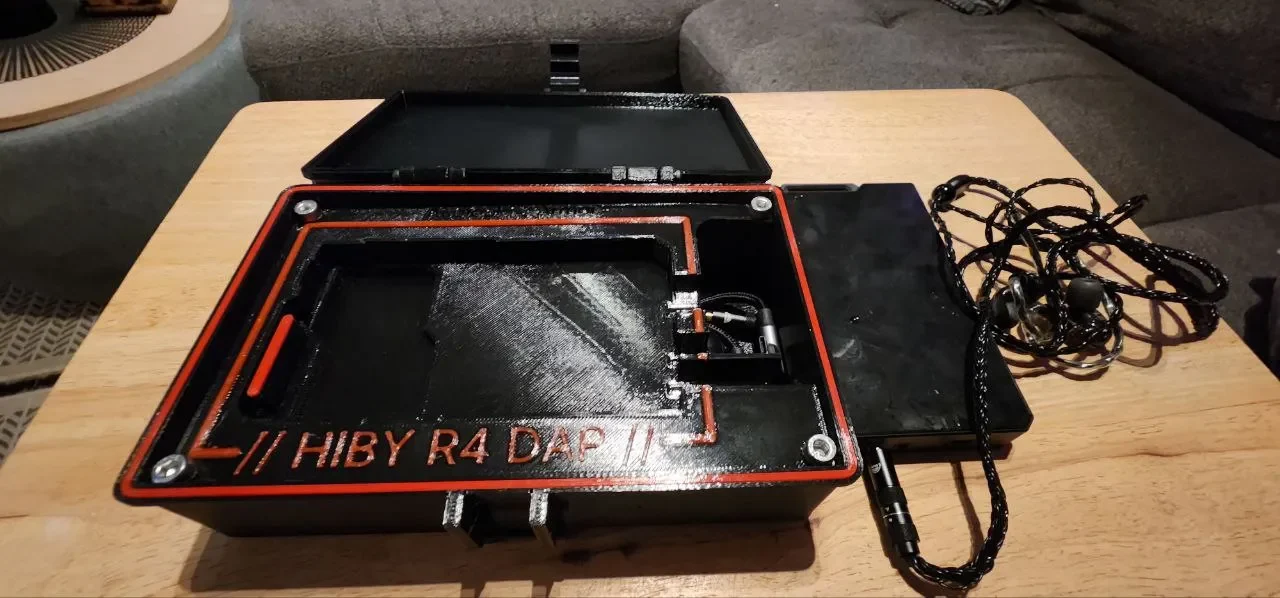

Для вставки Hiby я выполнил изменение цвета (как показано на изображении), чтобы выделить текст. Для цветовой комбинации я использовал красный на черном.
Рекомендации по печати:

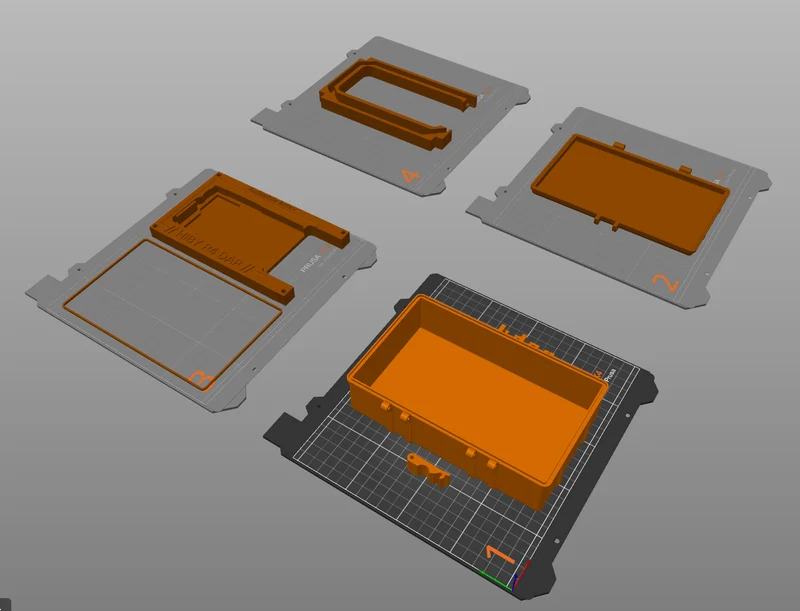

Все детали печатаются без проблем. Обычно я использую 3-4 периметра, заполнение 15 % и настройки по умолчанию для всего остального.
Включенные файлы:
Отдельные файлы STL для каждой детали.
Комбинированный файл 3MF, содержащий все детали, поэтому вы можете выбрать то, что соответствует вашим потребностям.

Аккумуляторная вставка и сборка:
Вставка для батареи:
Аккумуляторная вставка не является обязательной. Если вы решите включить его, убедитесь, что выбранный вами аккумулятор достаточно тонкий, чтобы помести��ься в корпус.
Используйте пластичность, чтобы отрегулировать батарейный отсек до желаемого размера.

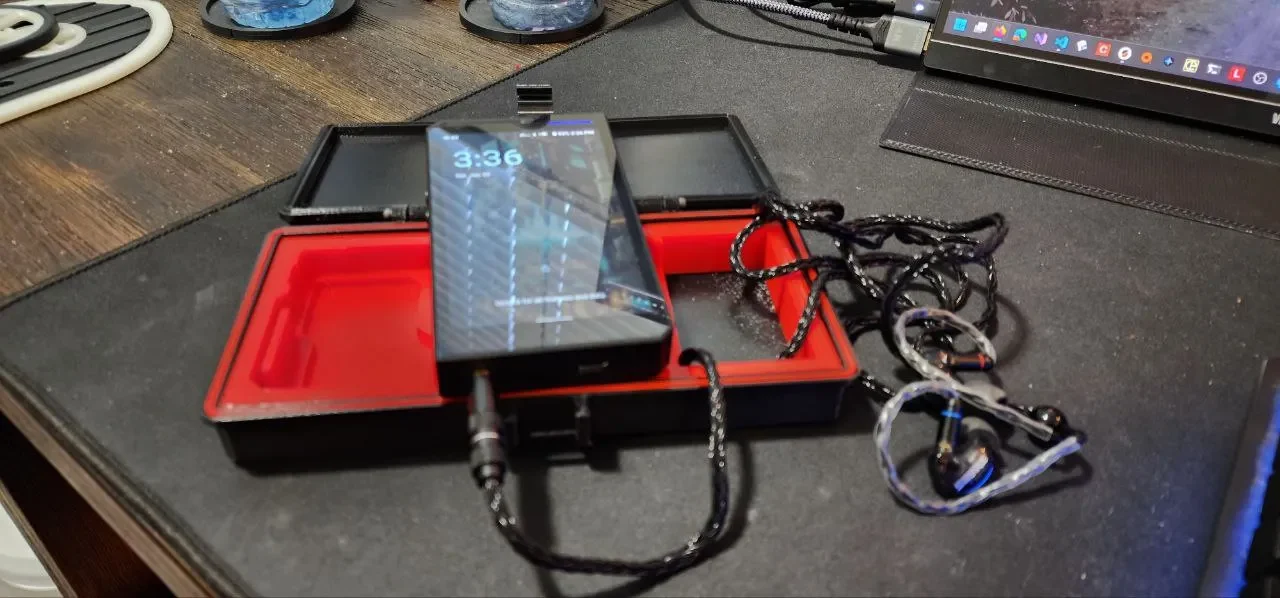

Я спроектировал канал вокруг аккумулятора для таких аксессуаров, как кабель USB-C, адаптер 3,5 мм и других мелких предметов.
Сборка:
Чтобы собрать прочный корпус, вам понадобятся 4 винта с шестигранной головкой M3 x 25 мм. Вы можете найти их здесь: Винты с шестигранной головкой M3 на Amazon.

Дополнительная информация:
Hiby R4 Pro: Узнайте больше о Hiby R4 Pro DAP в их официальном магазине:
Страница продукта Hiby R4 Pro.

Этот прочный футляр был одновременно функциональным и универсальным, обеспечивающим гибкость настройки и простоту сборки. Наслаждайтесь проектом и смело модифицируйте его в соответствии со своими предпочтениями!

Недавние обновления:

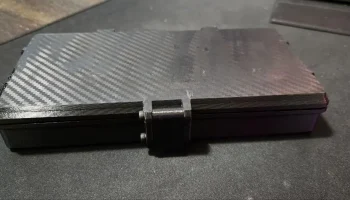

Недавно я добавил и дизайн «Мини» с необходимыми вставками и корпусом. Все файлы прикреплены как обычно. Полный пластик и файлы OpenSCAD в zip-файлах, прикрепленных в разделе «Другие файлы».

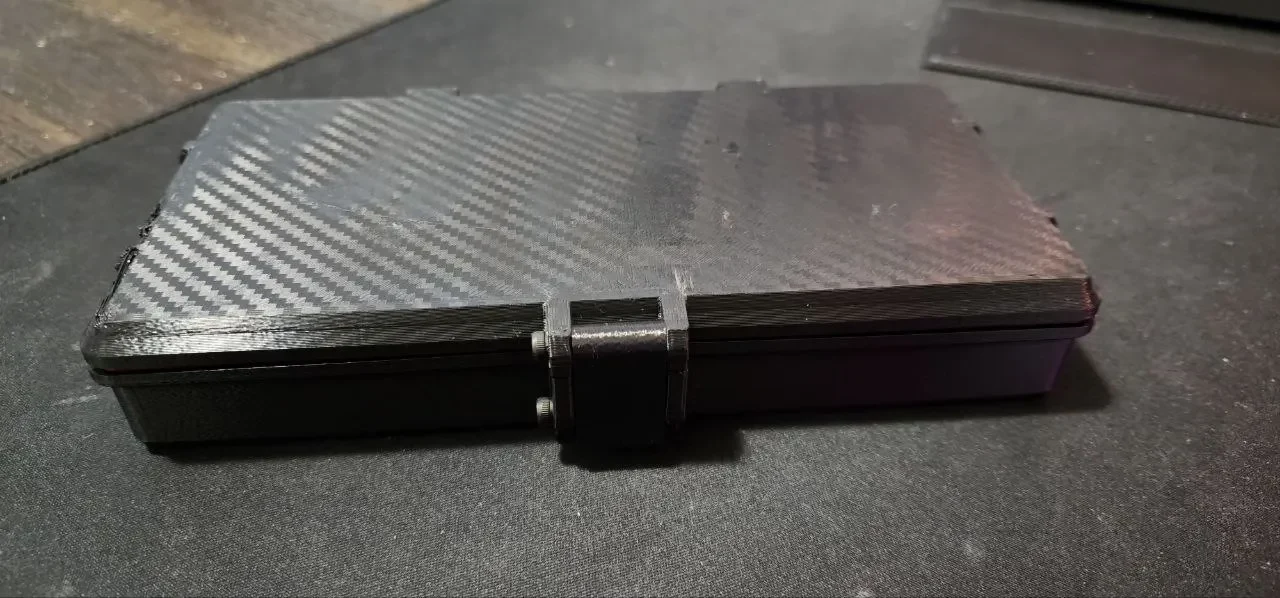

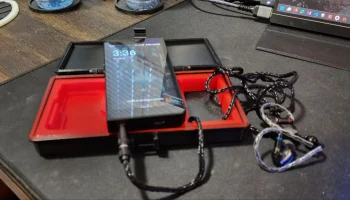

Большая разница между ними заключается в том, что Mini оптимизирован для экономии места и имеет некоторую защиту с помощью вставок FLEX/TPU для хорошей защитной посадки. Нет аккумулятора и едва хватает места для наушников.

В корпусе большего размера достаточно места для тонкой батареи, наушников, кабеля для зарядки и т. д.

Я использую мини для поездок по городу, а больший — в поездках, поэтому у меня с собой дополнительная батарея.

Более последние обновления:

Добавлен «Мини-чехол с оберткой д��я наушников». Это позволяет обернуть наушники вокруг вкладыша для лучшего хранения и управления кабелями.
