Альтернативный прочный футляр для Picscope 2204........

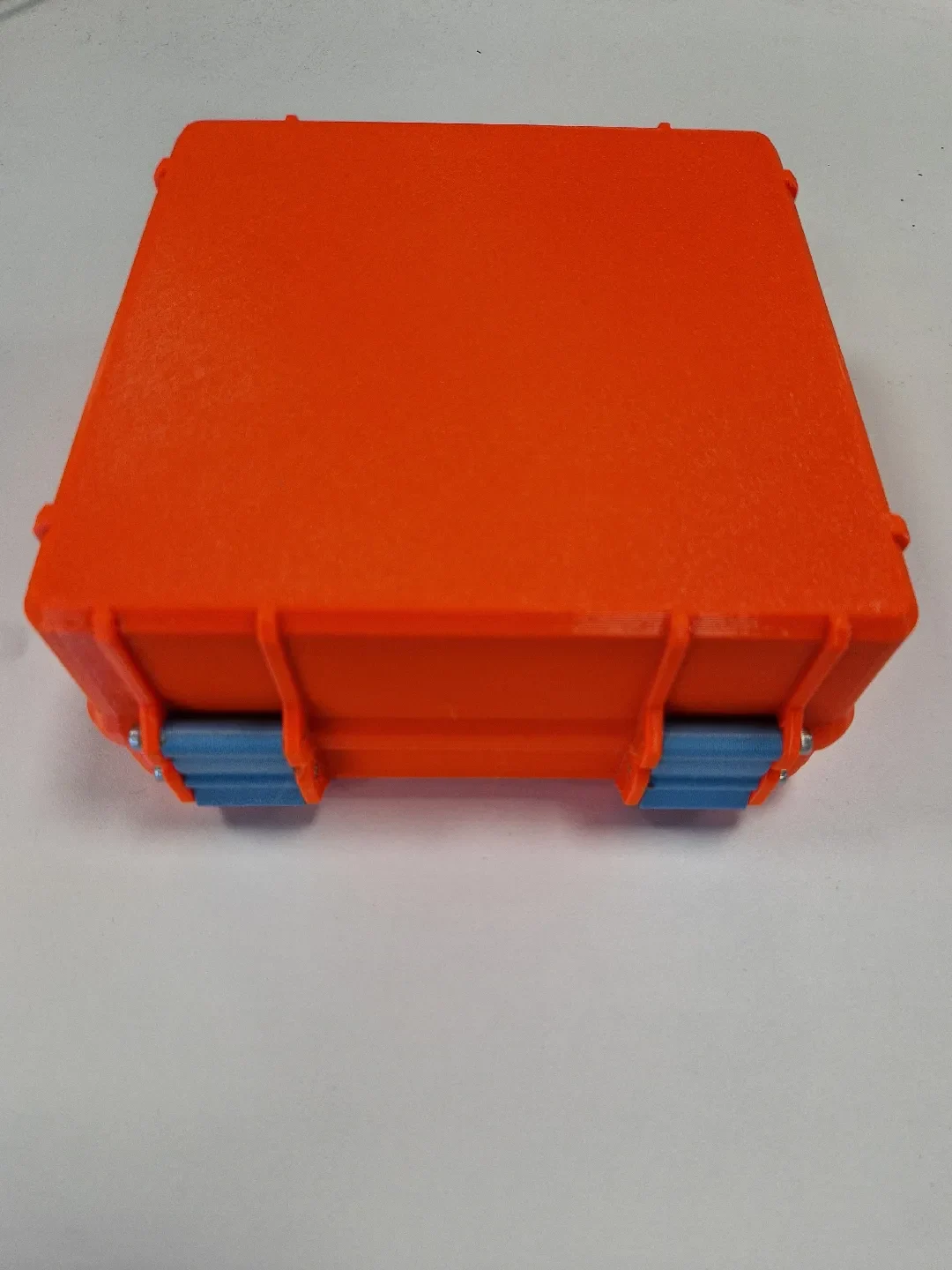

Это альтернативный прочный футляр для Picscope 2204, основанный на оригинальной модели " Прочный бокс Picscope 2204 ", доступной на сайте Printable.

В оригинальном дизайне крышка с пластиной, позволяющей хранить кабели, выполнена в виде одной части для печати: для печати этой части требовалось много вспомогательного материала.

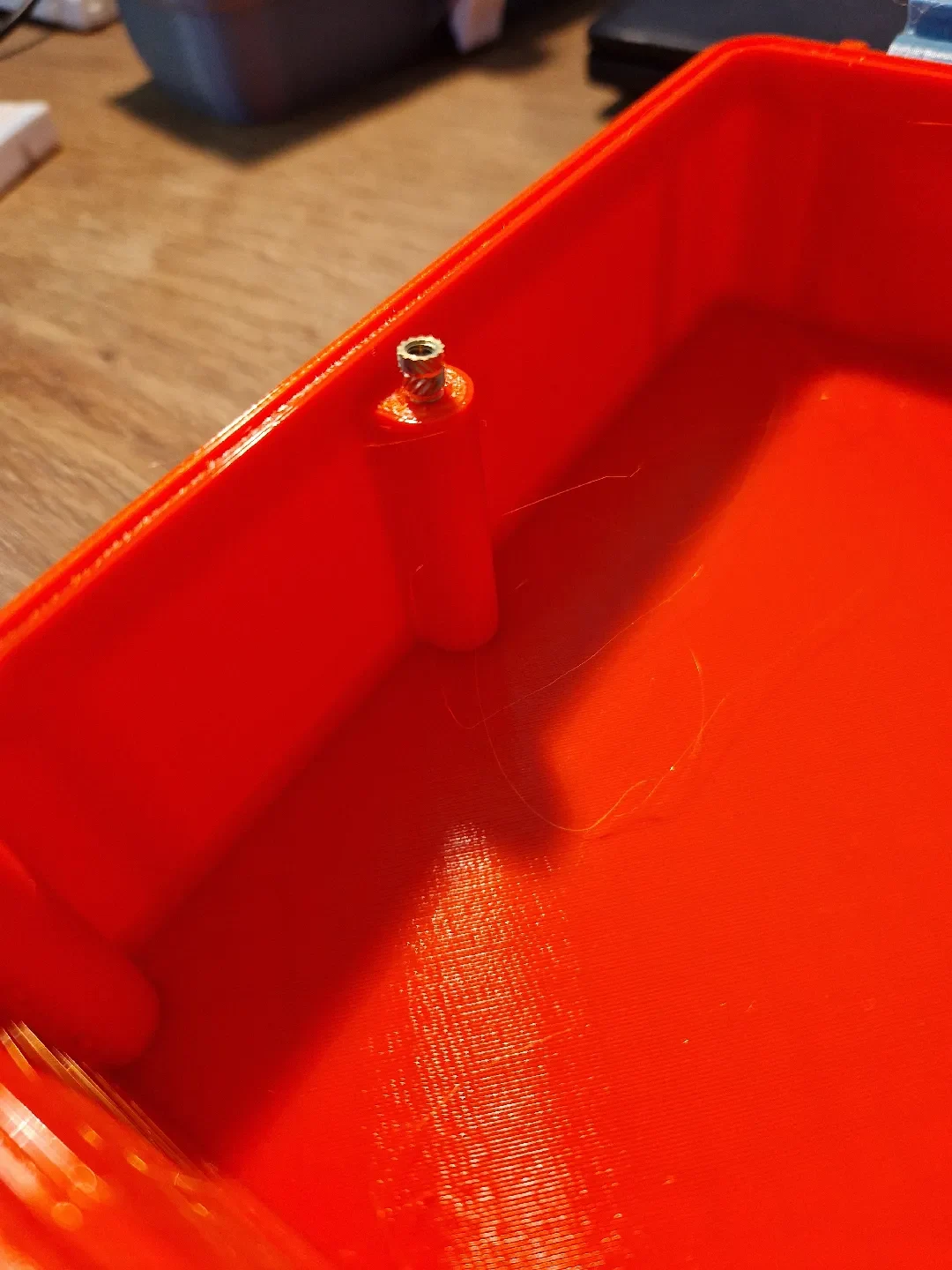

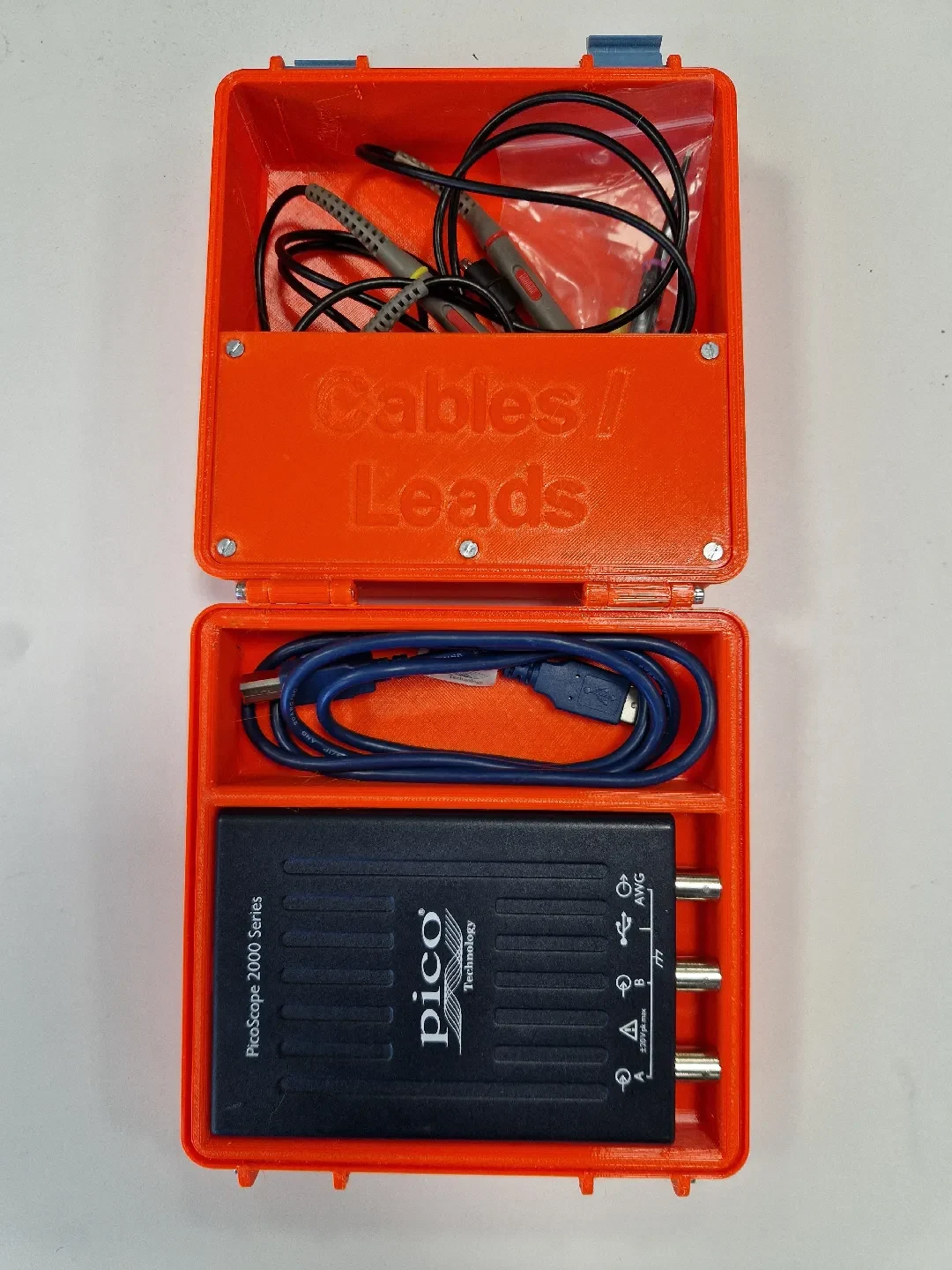

В предлагаемой конструкции используется отдельная крышка и часть кабельной пластины. Крышка предназначена для вставки с резьбой M3. Кабельная пластина крепится к крышке с помощью винтов с потайной головкой М3 (длина 10 или 12 мм).

Требуемое оборудование:

6 винтов M3 x 30 мм для сборки крышки коробки.

5 вставок с резьбой M3 и 5 винтов с потайной головкой M3 (длина 10 или 12 мм) для крепления кабельной пластины к крышке.

Для вставки с резьбой М3 я использовал следующую модель:

https://www.amazon.fr/ruthex-Insert-filet%C3%A9-100-pi%C3%A8ces/dp/B08BCRZZS3?crid=14I0YCBHBUVEV&dib=eyJ2IjoiMSJ9.kz5UvQlXgG17ALYxJ3VSpws 8eQRRsVg9tP-6wugrfX300z09LjRIvkafBd6R1cly83itIhQCy_-3ul8u3g1j9T5pvPZ s_vR3xpAS3Xe5HIn4O0xw3fr6BPPPWM1P9Capw3p5oiaVbRwc3sHzhv5Bq935fGaePnXo -qSnG7c9FtorA2k7yZrL5gLJNuTvsImQL5vulDNIq5h6sqKtah33yk5jq0blQAU4Xvv5 wjNAzzd31AF_GRLsCGOjcl47-KTzbtRqOmAM9uUU8oYxHhbMp9YM-bndH4baetwsIT2R2 IA.Vp0m0GcN7Mfxk2BxV1sdwP8lvyQvPXs1Ii7AocMzkXQ&dib_tag=se&keywords=insert+laiton+m3&qid=1746997491&sprefix=inser+laiton%2Caps%2C168&sr=8-8

Также предоставляется файл проекта Fusion 360.
