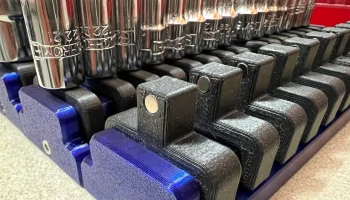

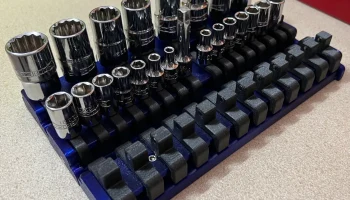

Магнитные держатели гнезд и направляющая для привода 1/2 дюй
Если вам нравится моя работа и мои модели, пожалуйста, оставьте мне чаевые/пожертвования. Это поможет мне продолжать создавать для вас потрясающие модели бесплатно.
https://paypal.me/muddymaker
Вам понадобится:
Крепежные винты с головкой под торцевой ключ 6______M3x10 мм для направляющей. Четыре для скрепления направляющих A и B и два для торцевых крышек. Все они вкручиваются в пластик.
Цилиндрические неодимовые магниты толщиной 5______Ø8ммx3мм для основания направляющей.
Цилиндрические неодимовые магниты диаметром 4 мм x 2 мм для держателей гнезд. Вам понадобится по два на каждый держатель и минимум 16 для начала, если вы печатаете версию с приводом ½ дюйма. Для других размеров количество магнитов, которое вам понадобится, будет зависеть от того, какой размер накопителя вы печатаете и сколько держателей вы хотите установить на направляющую. Размеры гнезд различаются, поэтому вам придется выяснить, сколько вам нужно, в зависимости от размера имеющихся у вас разъемов и их количества. хочу иметь на каждом рельсе.
Например, в описании к фотографии я использовал размеры 70____Ø4 мм x 2 мм для всех трех направляющих держателей розеток.
Примечание. Магниты, которые вы покупаете, должны иметь рейтинг не ниже N50+. Я не могу гарантировать, что держатель розетки будет эффективен с магнитами более низкого качества.

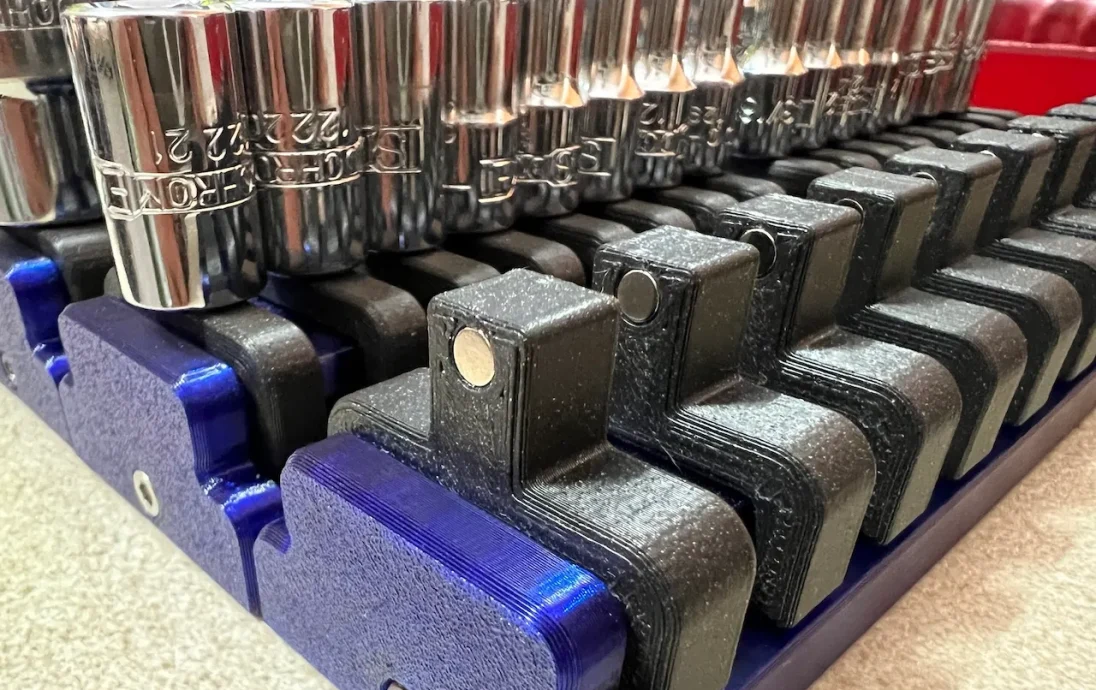

Совет по установке магнитов на держатели: расположите все магниты одинаковой полярностью, чтобы, когда вы их установили на направляющую, все они притягивали друг друга, а не отталкивали друг друга. Для каждого магнита достаточно небольшого количества суперклея. Используйте стопку магнитов в качестве ручки, чтобы вставлять по одному магниту за раз.
Есл�� вы обнаружите, что держатели немного плотно прилегают к направляющим, вы можете нанести очень легкий слой силиконовой смазки.
Все файлы для печати имеют правильную ориентацию.
Никаких опор не требуется.
Удачной печати.
