Прочная муфта из ПТФЭ PC4-M10

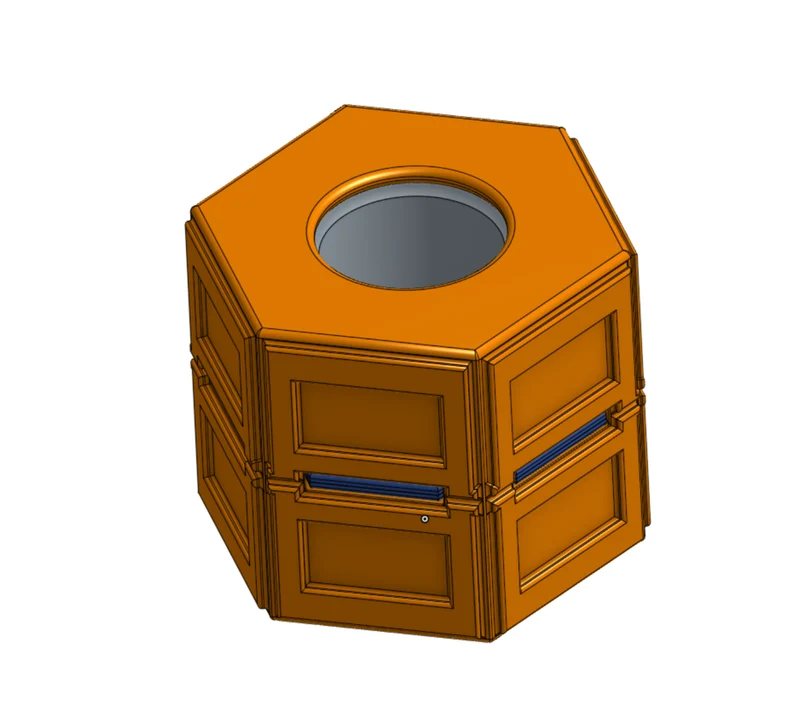

PC4-M10 Муфта из ПТФЭ со встроенными гайками M10. Мне надоело, что печатные версии через некоторое время выходят из строя из-за усталости пластика, и я разработал это. Мой принтер сейчас не работает, поэтому у меня еще не было возможности его распечатать, но вот ссылка на Onshape, чтобы вы могли изменить его самостоятельно. Пожалуйста, дайте мне отзыв, это первый функциональный дизайн, которым я хотел поделиться.

Обновлено: исправлены некоторые допуски, исправлены некоторые управляемые измерения, добавлены примечания к модели Onshape. Поскольку мой принтер все еще не работает, это окончательная версия, прежде чем я ее распечатаю. Я также включил файлы STEP, почему бы и нет.

Примечания к настройкам количества деталей
Корпус соединителя 1 3+ стены/верх/низ дают цельную часть, слой толщиной 0,20 мм. Нарезан на 0,20 мм. Приостановите печать на слое 54 или непосредственно перед ним, чтобы добавить первую гайку и две перегородки, как показано, затем снова на 94, чтобы добавить вторую гайку.
Переборка 2 Те же настройки, но они настолько тонкие, что это не имеет большого значения. Распечатайте две части, затем совместите большие плоские стороны вместе перед размещением на отпечатке.
Гайки М10 2

Я получил упаковку из двух штук от Lowes за 1,96 доллара, но M10-1,0 — это то, что вам нужно.

https://www.lowes.com/pd/Hillman-10mm-x-1-Zinc-Plated-Steel-Hex-Nut-2-Count/50088944

Соединитель PC4-M10 2 Не помню, где я их взял, но уверен, что вы разберетесь.

После печати двух частей перегородки и шестигранных гаек распечатайте муфту и приостановите ее на слое 54 или перед ним, чтобы добавить первую гайку.

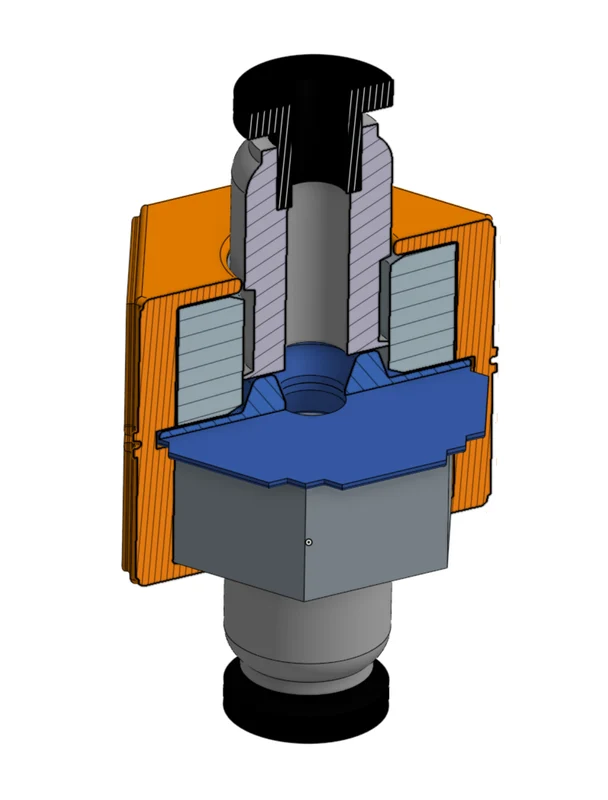

Поместите первую переборку конусом вниз, затем вторую конусом вверх.

Возобновите печать, ��атем остановитесь на слое 94, чтобы добавить вторую гайку.

Завершите печать, добавьте соединители.
