Усиление док-станции Dell для настольного компьютера Lati..

Я работаю с людьми, которым приходится брать с собой в работу надежные планшеты Dell, и мы столкнулись с проблемой, связанной с выходом из строя док-станции. Выяснилось, что они слишком чувствительны к углу, под которым планшет стыкуется. Ничего страшного, металлическая стойка их удержит… Не так уж и много. Задняя металлическая съемная подставка невероятно мягкая. Только на этой неделе нам пришлось исправить несколько ошибок.

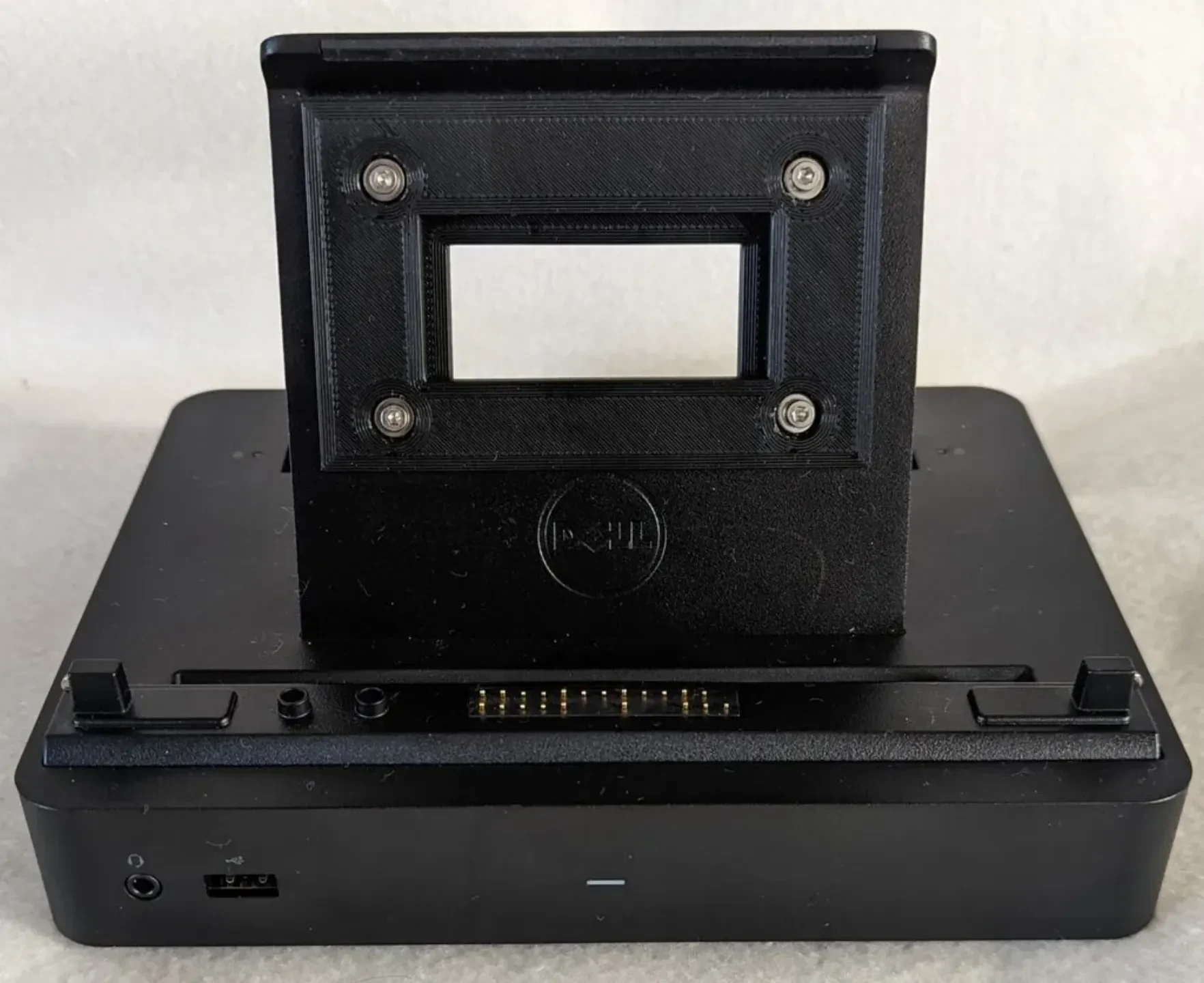

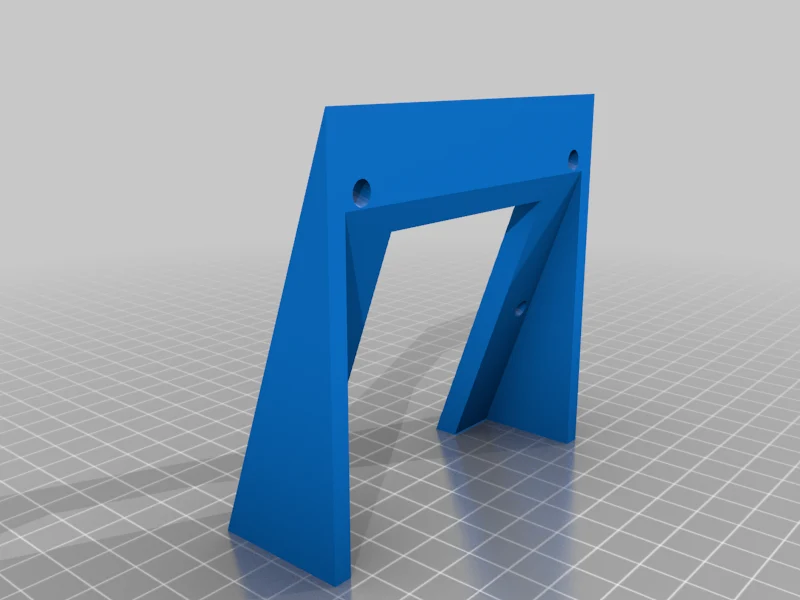

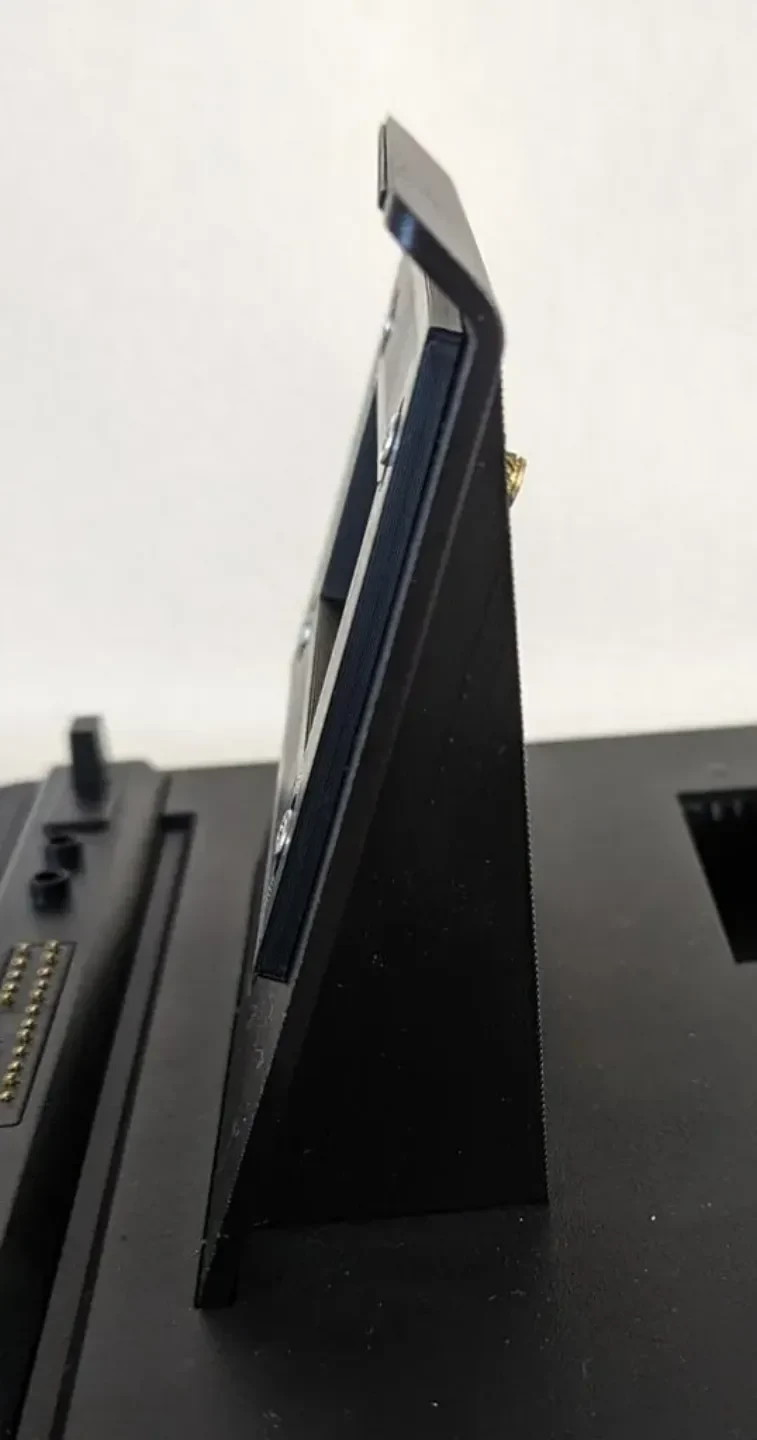

Я создал подставку под углом 70 градусов, которая закрывает заднюю опорную пластину, обеспечивает правильный угол и придает жесткость подставке из мягкого металла.

Настройки печати

Принтер:

Креальность CR6-SE

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,28

Заполнение:

25%

Нить:

Разное НОАК

Черный

Примечания:

Поддерживает только лицевую панель для вставки с головкой винта. Я мог печатать без поддержки, но выглядело это не очень хорошо. Потому что хорошо видно, что у нас под шайбой и головкой винта.

Пост-печать

Требуемые детали

4 каждого:

* Резьбовая вставка с термофиксацией 3 мм * Винт 3 мм x 8 мм * Шайба 3 мм

Все детали можно легко получить у вашего любимого онлайн-поставщика для массового рынка… Все было под рукой.

Сборка

Термофиксация 4x 3 мм резьбовые вставки для термофиксации

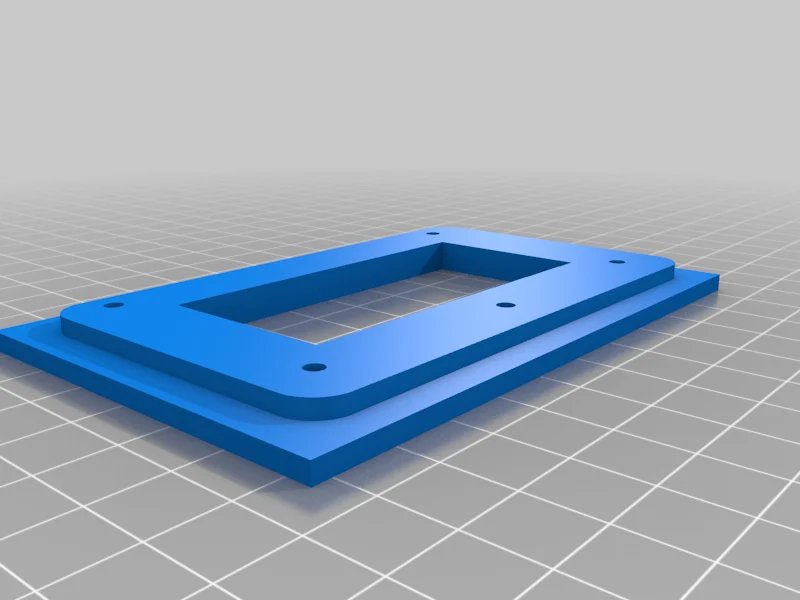

Небольшая ямочка в задней части крышки — это верх. Не совсем симметрично, поэтому была добавлена ​​направляющая.

Как я это разработал

TinkerCad, транспортир и линейка

Категория: Планшет
