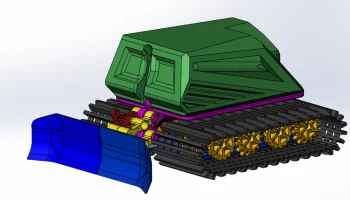

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 2

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 3

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 4

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 5

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 6

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 7

1:24 Радиоуправляемый ратрак || Снегоуборочный робот 8

Источник:

www.printables.com

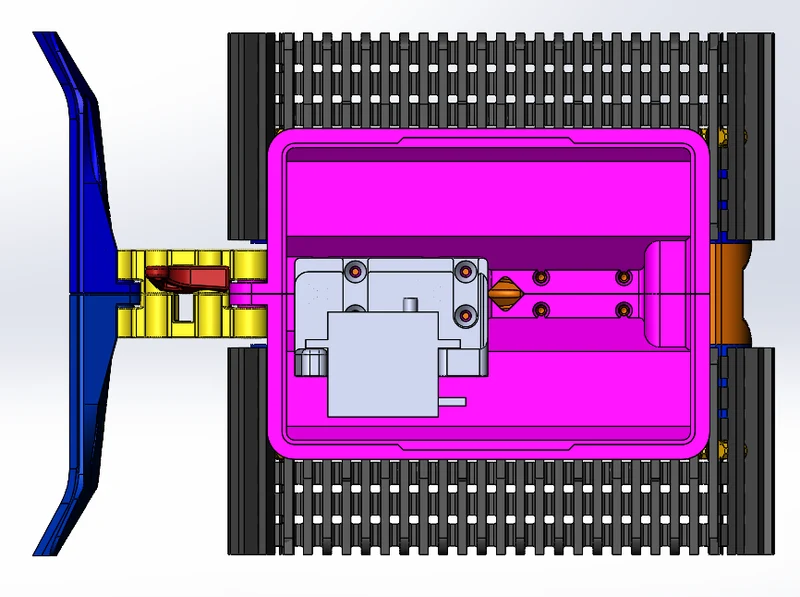

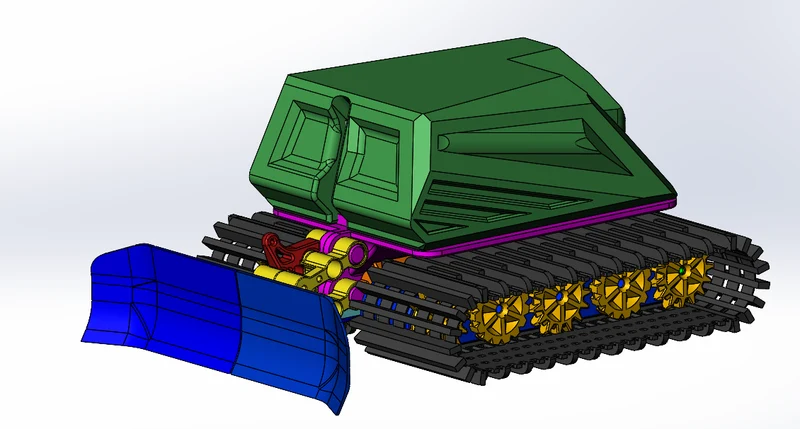

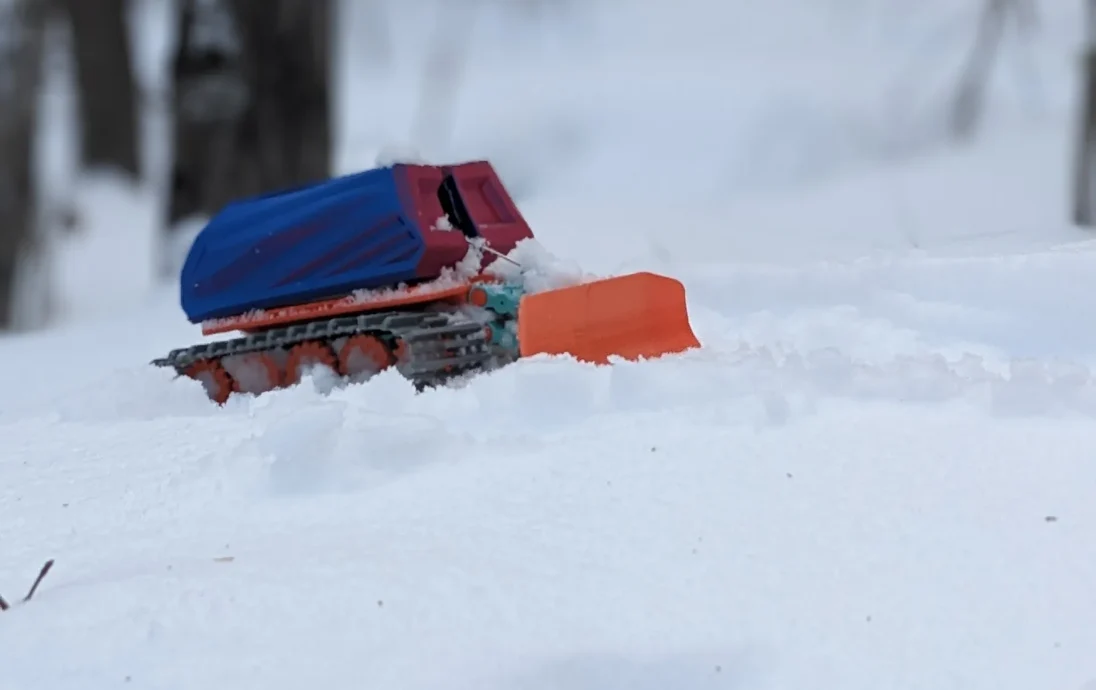

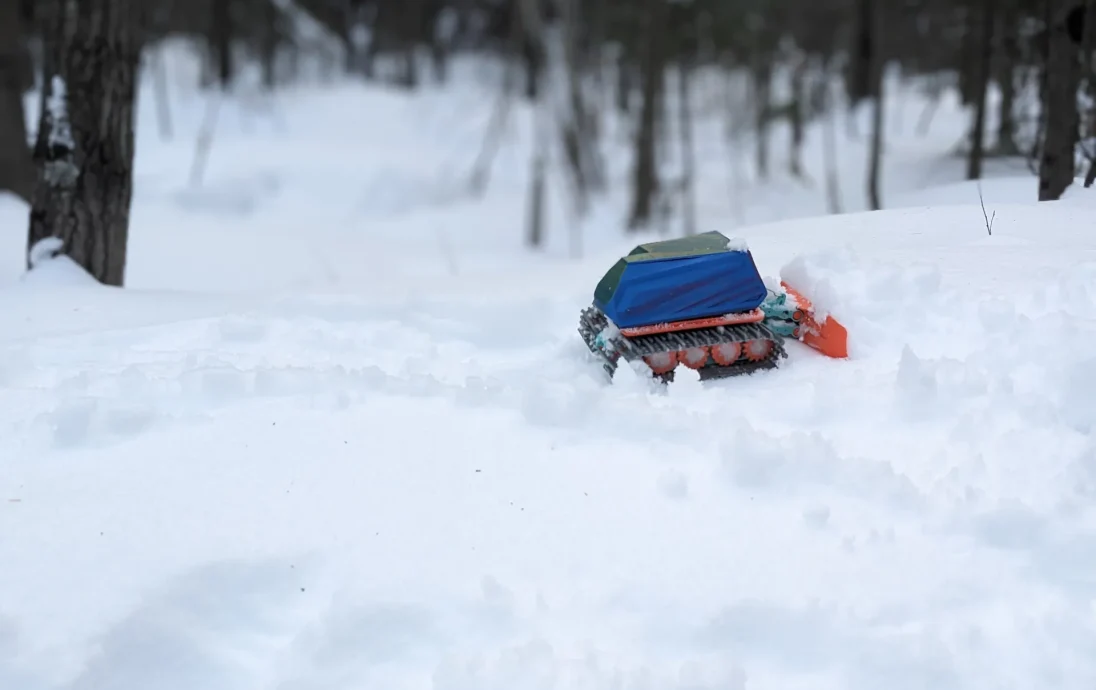

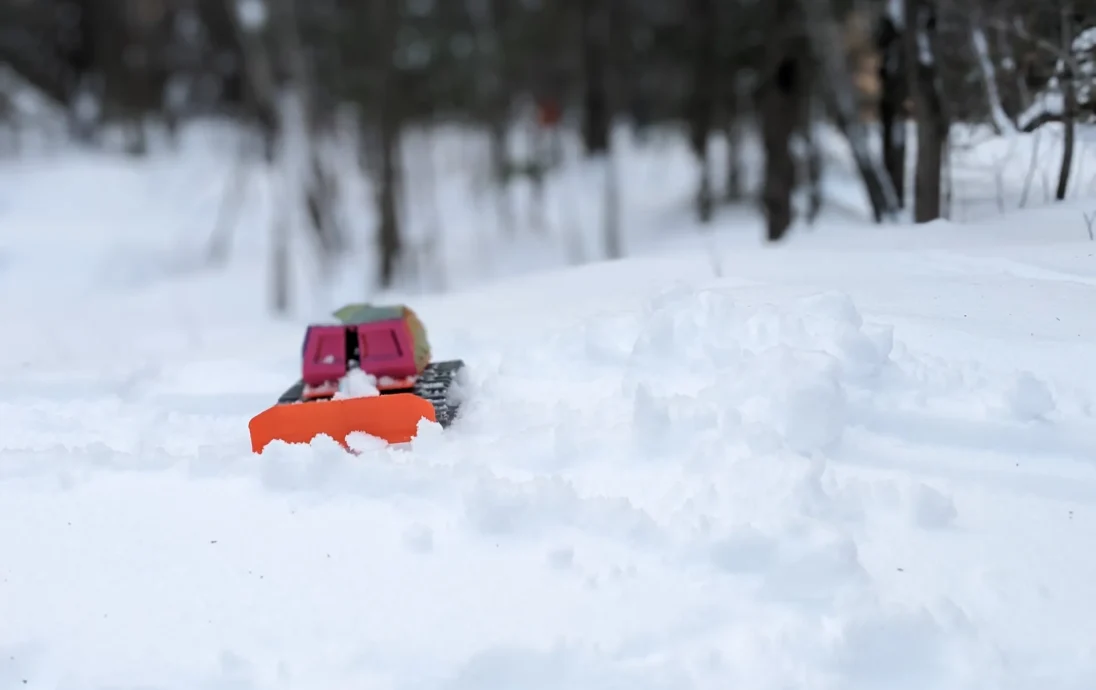

Привет, основная цель этого проекта — создать невыразительного робота для снега с функциональным плугом.

Это простой в реализации проект. Вам нужно только знать, как закрутить винт и припаять провод.

Если у вас есть какие-либо вопросы по проекту или процессу сборки, не стесняйтесь задавать их в разделе комментариев.
Наслаждайтесь

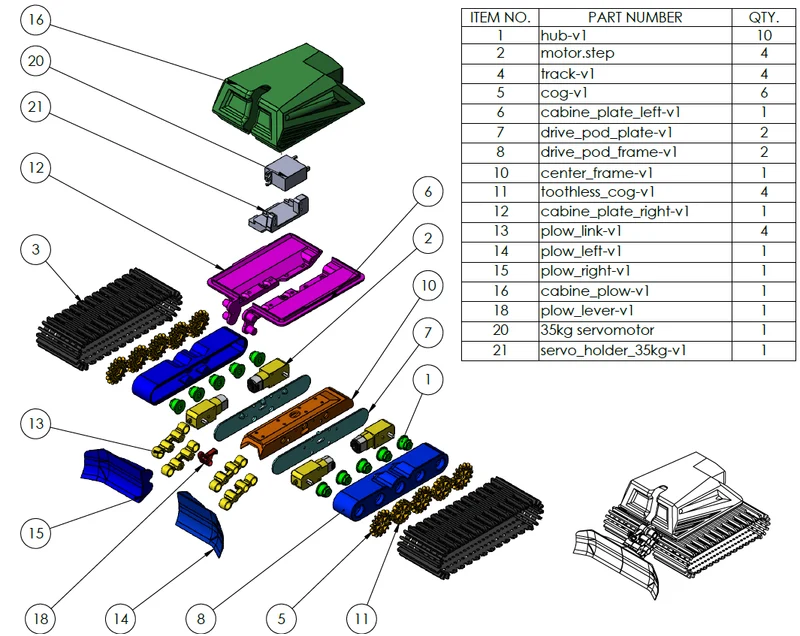

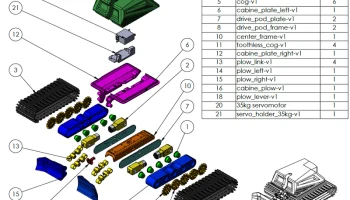

Детали и количество для печати:
1x cabine_plate_left-v1
1x cabine_plate_right-v1
1x cabine_plow-v1 (печать в режиме вазы)
1x center_frame-v1
6x cog-v1
2x drive_pod_frame-v1
2x drive_pod_plate-v1
10x концентратор-v1
1x plow_left-v1
1x plow_lever-v1
4x plow_link-v1
1x plow_right-v1
1x servo_holder_35kg-v1
4x беззубый_cog-v1
4x track-v1 (печать из ТПУ)

Ссылка на запчасти:

(Я разместил ссылку на продукт Amazon, который имеет те же характеристики, что и тот, который я использую в этом проекте. Вероятно, вы можете найти некоторые из этих деталей где-нибудь еще по более низкой цене и в нужных количествах для проекта)

4x TTmotor 1:48 Амазонка
4 разъема JST «папа» и «мама» с проводом. Амазонка
50 винтов №5 — длина 1/2 дюйма.
1 батарея 2 с (7,4 В). Я использую Lipo 7,4 В 6500 мАч.
1x радиоуправляемый контроллер и ревивер. Я использу�� Radiolink T8S.
1x двойной моторный привод со встроенным смесителем в баке. Amazon, но на AliExpress можно найти дешевле.
Инструмент:
отвертка
Клей
паяльник
Кусачки

Этапы сборки:
1- Приклеиваем дорожки:

Посмотрите на конец участка пути. На одном конце есть две маленькие ручки, а на другом конце — одна маленькая ручка. Склейте конец с одной маленькой ручкой секции гусеницы с концом, на котором есть 2 маленькие ручки другой секции гусеницы.

Я приложил скрепку, чтобы скрепить две части вместе, пока клей не высохнет.

Когда клей высохнет. Приклейте другой конец секции дор��жки, чтобы замкнуть петлю.

2- Изменить 4 двигателя

Отрежьте один из валов двигателя с той стороны, где на корпусе нет небольшого круглого выступа.

Также отрежьте желтую вкладку на конце мотора:

3 — Припаяйте провода к 4 двигателям.

Убедитесь, что клеммы двигателя находятся на той же стороне, где был разрезан приводной вал. Затем припаяйте конец проводов разъема JST вилки в то же положение, что и на следующем фото.

После того, как провода припаяны, я добавляю ленту, чтобы закрепить провода на месте.

Вам понадобится 4 таких мотора.

4 — Сделать переходной провод

4.1. Сделайте два адаптера, которые переходят от одного выхода двигателя к двум выходам двигателя. Все концы проводов имеют гнездо��ые разъемы JST.

4.2. Если вход батареи контроллера отличается от батареи, которую вы планируете использовать, вы можете изготовить или купить адаптер. Если вы делаете переходник самостоятельно, убедитесь, что у вас есть хороший припой и что провода хорошо изолированы. Короткое замыкание на выходе аккумулятора очень опасно.

Вот мой адаптер, который идет от Т-образной вилки к разъему JST на контроллере.

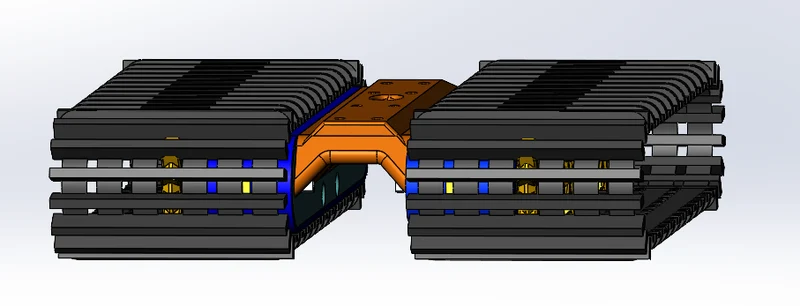

5. Соберите 2 отсека для приводов.

Поместите ступицу 5 в раму привода, прикрутите 4 колеса 5 и добавьте гусеницу.

Прикрутите последнее колесо, поставьте на место 2 мотора и прикрутите пластину приводного модуля.

Повторите эти шаги, чтобы собрать второй модуль привода.

6 — Соберите плуг и плиту кабины.

3 винта для плуга

2 винта для панели кабины

7 — Присоедините плуг к пластине кабины.

Добавьте рычаг плуга в одну ссылку

Соедините плиту кабины с плугом с помощью 4-х звеньев.

Добавьте 4 винта по ссылке.
