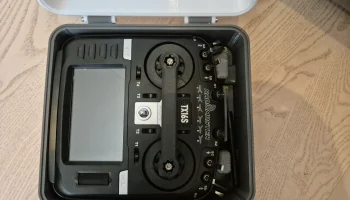

Компактный прочный корпус TX16S Mark II с коротким крепле..

Этот футляр можно распечатать на кровати размером 220x220, самая длинная сторона составляет 218,5 мм, поэтому он идеально подходит. Напечатано из PETG, общий вес около 250-300 г, 2 стенки и заполнение 15%.

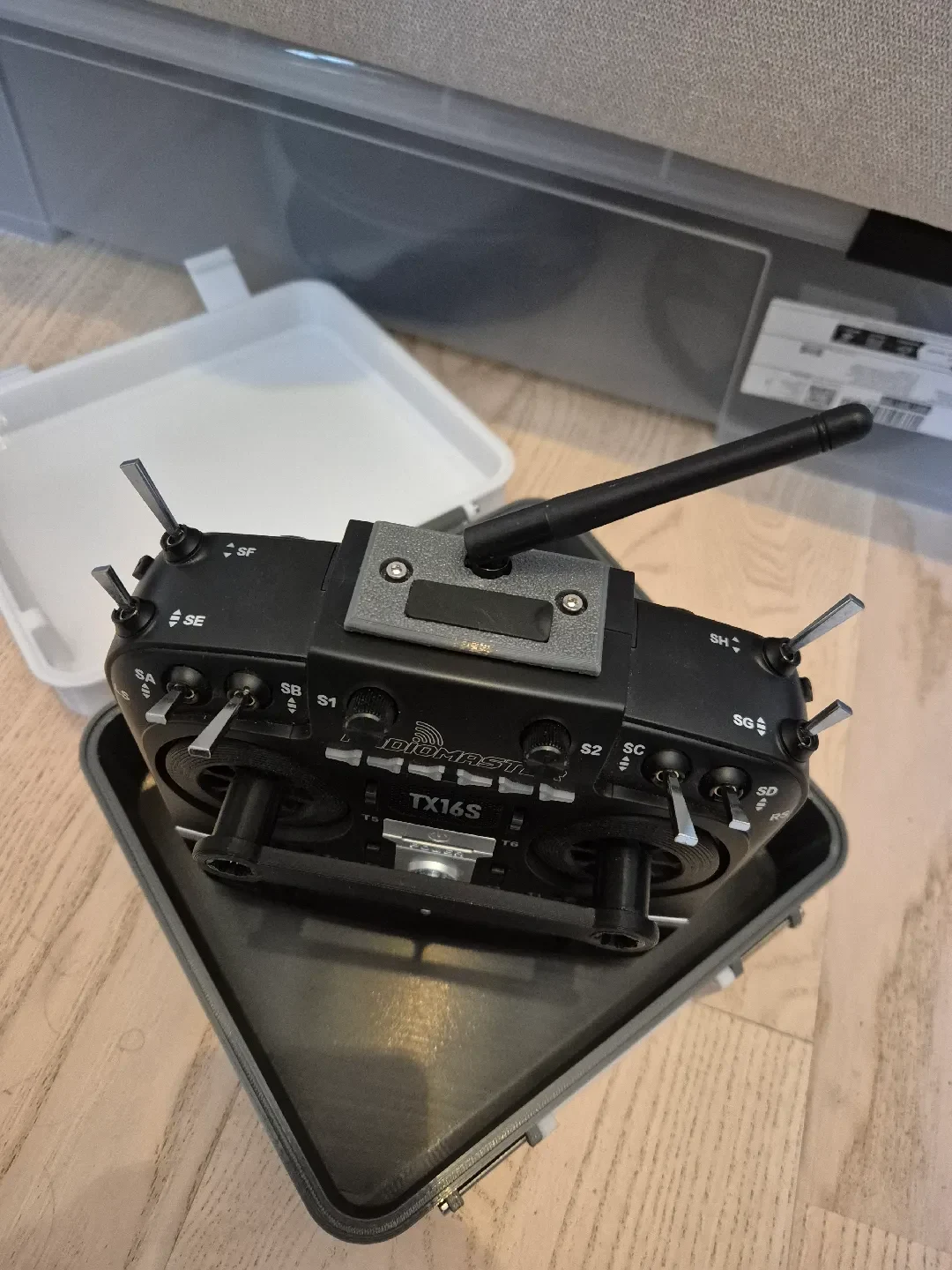

Я понял, что для TX16S не существует чехлов, которые я мог бы найти, отчасти это могло быть связано с тем, что он слишком длинный, чтобы его можно было разместить в чехле на 220-миллиметровой кровати со стандартным креплением для антенны. Чтобы решить эту проблему, я разработал более короткое крепление для антенны, которое сокращает общую длину передатчика примерно на 8 мм.

Для хорошей печати креплению антенны нужны опоры, оно работает хорошо, но на передней стороне имеется небольшой зазор из-за помех. Возможно, позже я вернусь и исправлю дизайн, но пока оставлю его. Он подходит к резиновой прокладке, которую можно снять с оригинальной пластиковой детали.

Высота корпуса рассчитана с учет��м небольшого зазора до защитных устройств подвеса от Qrome: https://www.printables.com/model/61891-radiomaster-tx16s-gimbal-covers

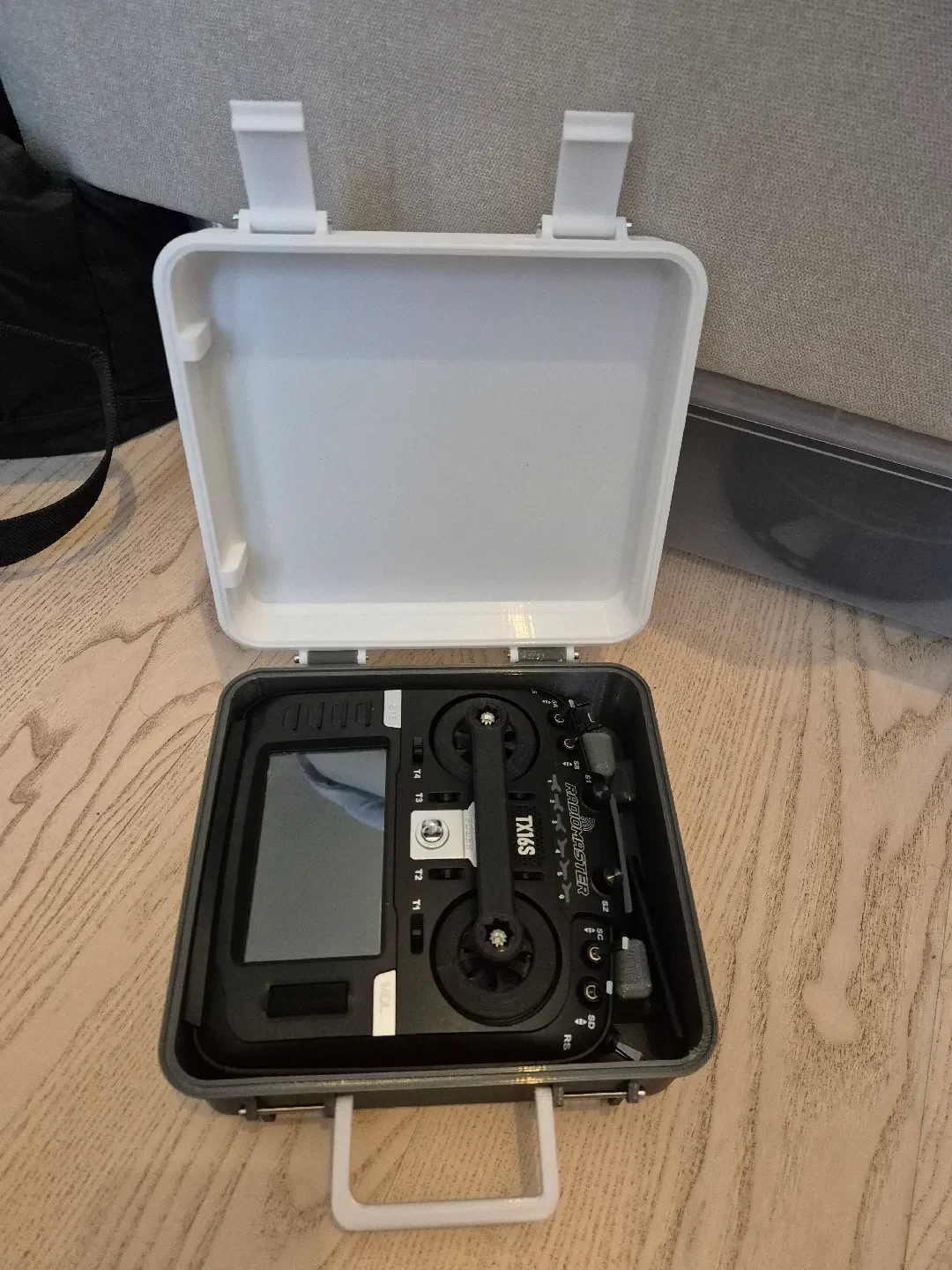

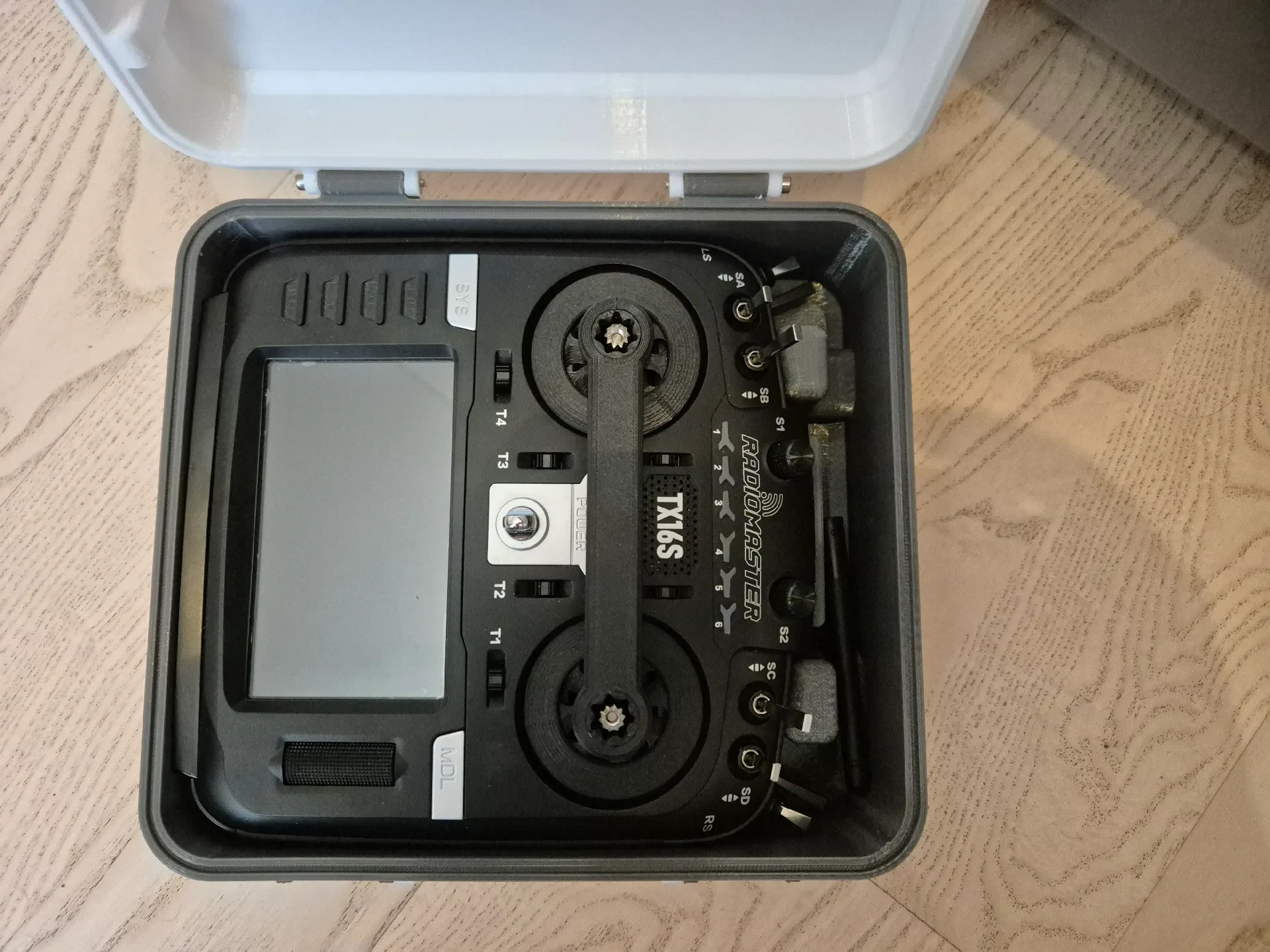

На левой стороне крышки имеются выступы, которые удерживают нижнюю часть передатчика от смещения и плотно прилегают к другим сторонам.

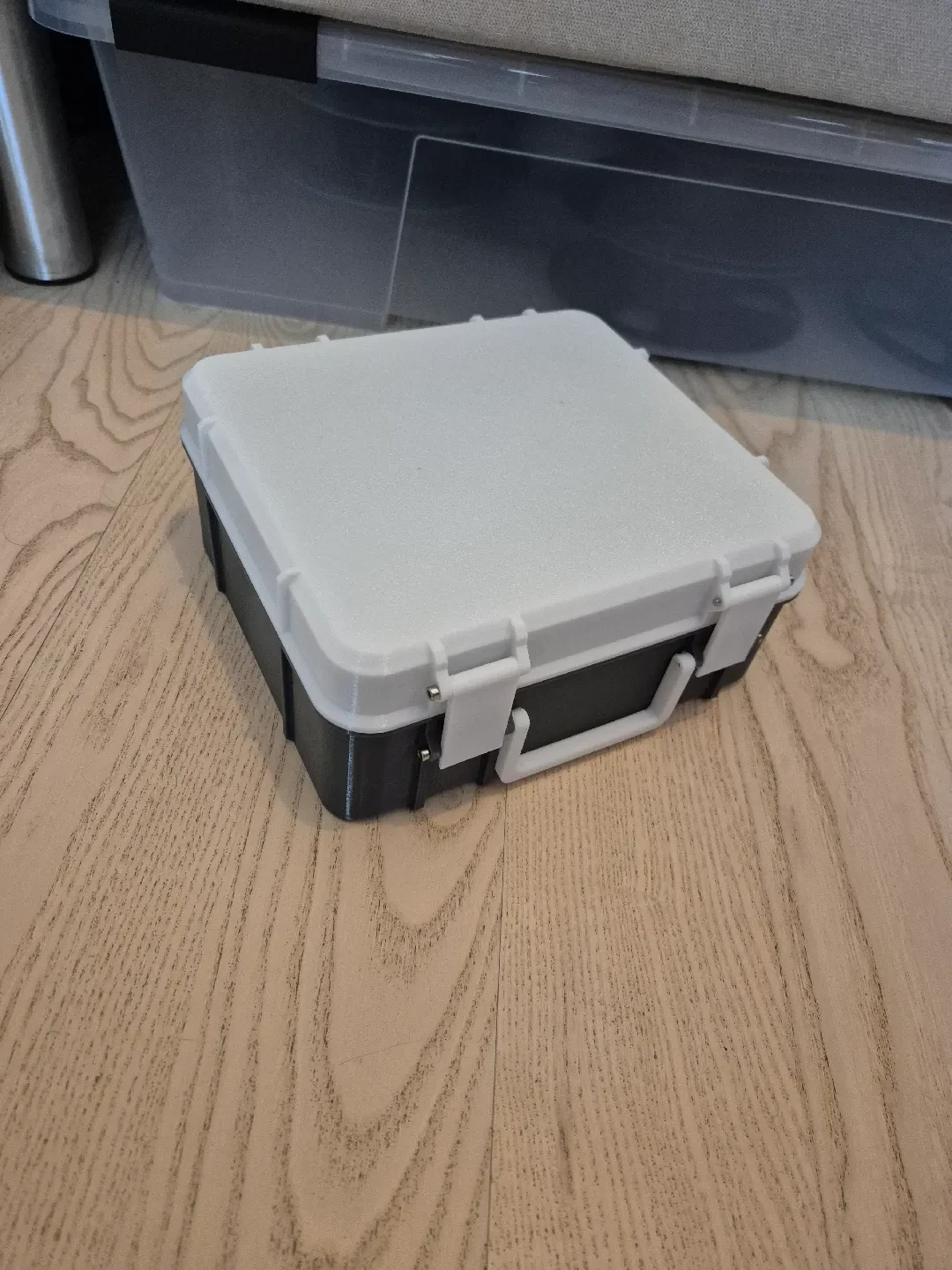

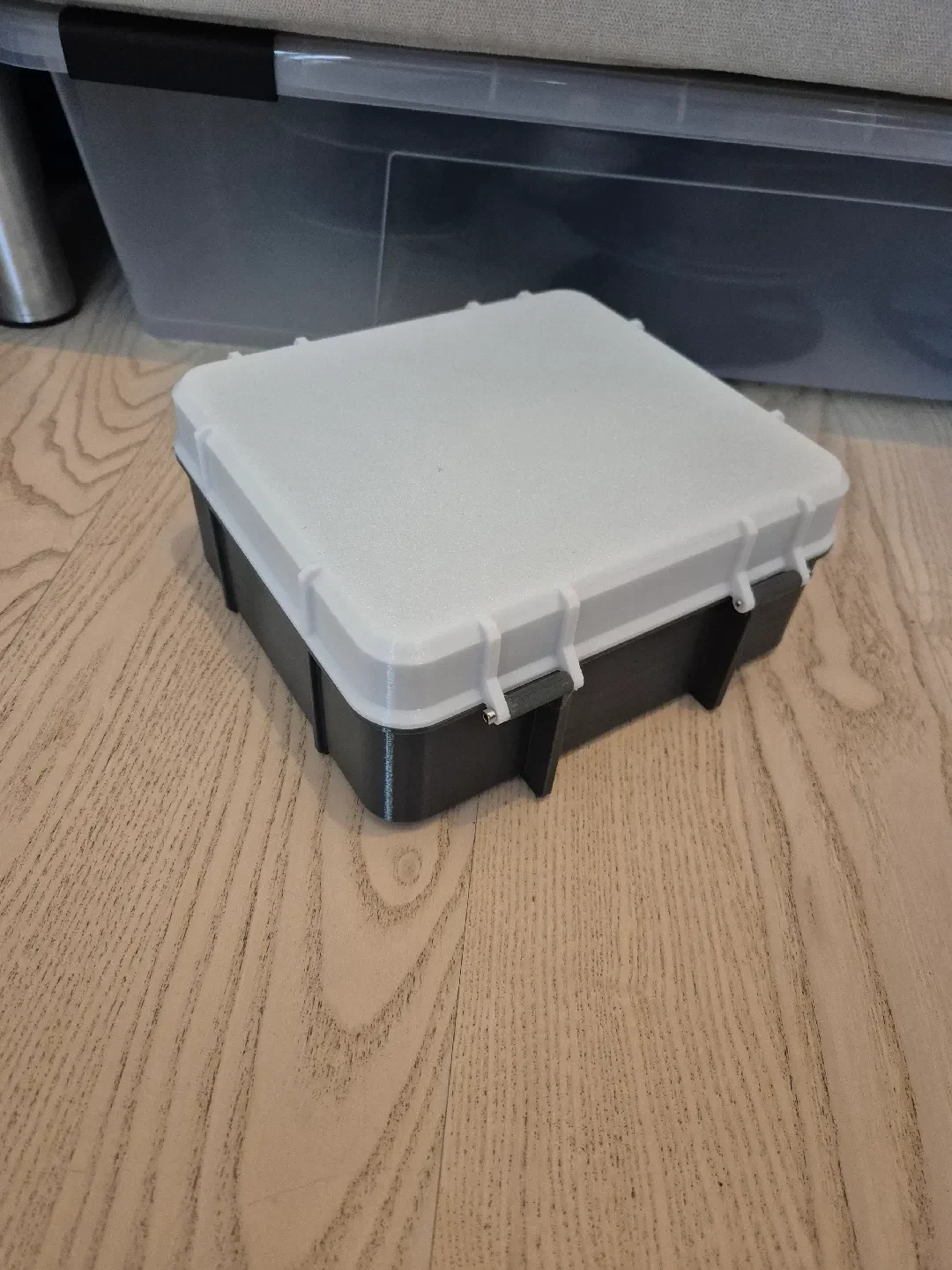

Для корпуса необходимы 4 винта M3x35 для задней петли и верхней части защелок и 2 винта M3x40 для нижней части защелок, которая также служит шарниром для ручки.

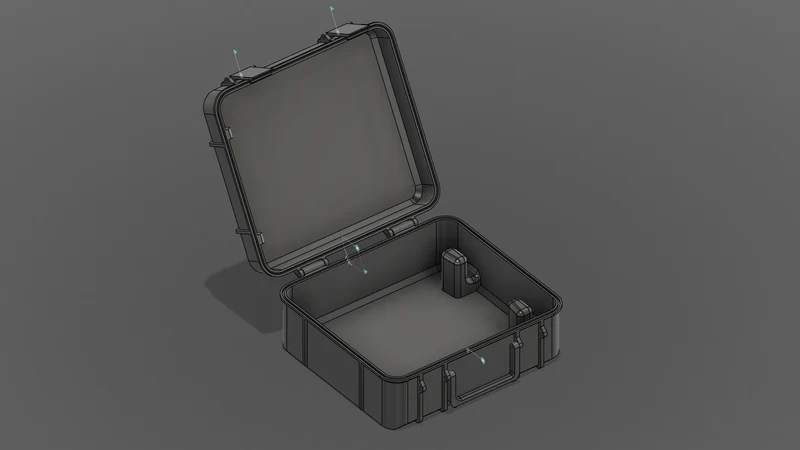

�� комплект входят полные файлы f3d для Fusion 360, а также файлы STEP со всей сборкой и для крепления антенны. Дизайн был вдохновлен ящиком для инструментов от Yanev (ссылка ниже), но угол в 90 градусов в нижней части TX16S не очень хорошо сочетался со скошенными углами, поэтому вместо этого эта модель была построена с нуля.

https://www.printables.com/model/39729-tool-box-parametric
