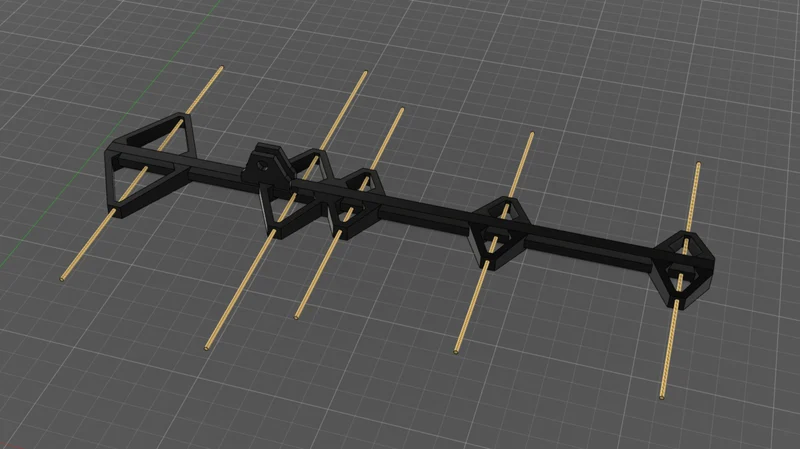

Рамка антенны Уда-яги (868 МГц)

Частота F: 868 МГц
Длина волны λ: 345 мм
Диаметр элемента D: 1,6 мм
Материал: медные трубки диаметром 1,6 мм.

Общее количество элементов: 5
Усиление: 10 дБи

Длина отражателя R: 168 мм

Положение вибратора F (R-F): 69,1 мм
UPD (15.03.26) — Длина вибратора F: 204,6 мм
Зазор в месте соединения g <= 4,6 мм.

Длина D1: 152 мм
Расстояние F-D1: 25,9 мм

Длина D2: 150 мм
Расстояние D1-D2: 62,2 мм

Длина D3: 149 мм
Расстояние D2-D3: 74,3 мм

Монтаж: крепление от экшн-камеры или на винт (диаметр 5 мм).
