Прочный корпус nanoVNA

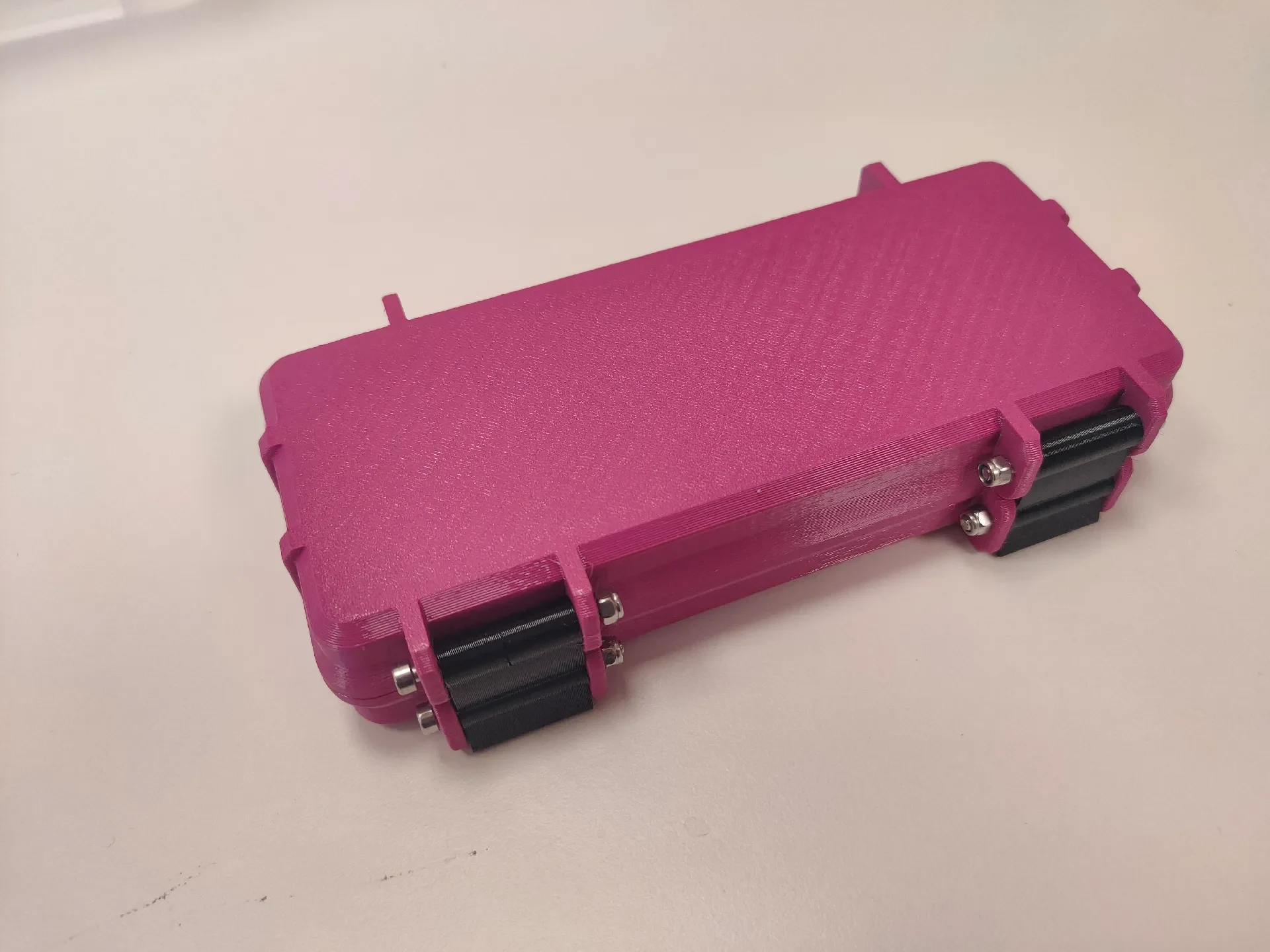

Спустя годы в потертой картонной коробке: наконец-то прочная коробка для моей наноВНА! Уже существует несколько моделей nanoVNA-H. Но я не смог найти тот, который бы подходил для этой простой версии… Поэтому мне пришлось его спроектировать.

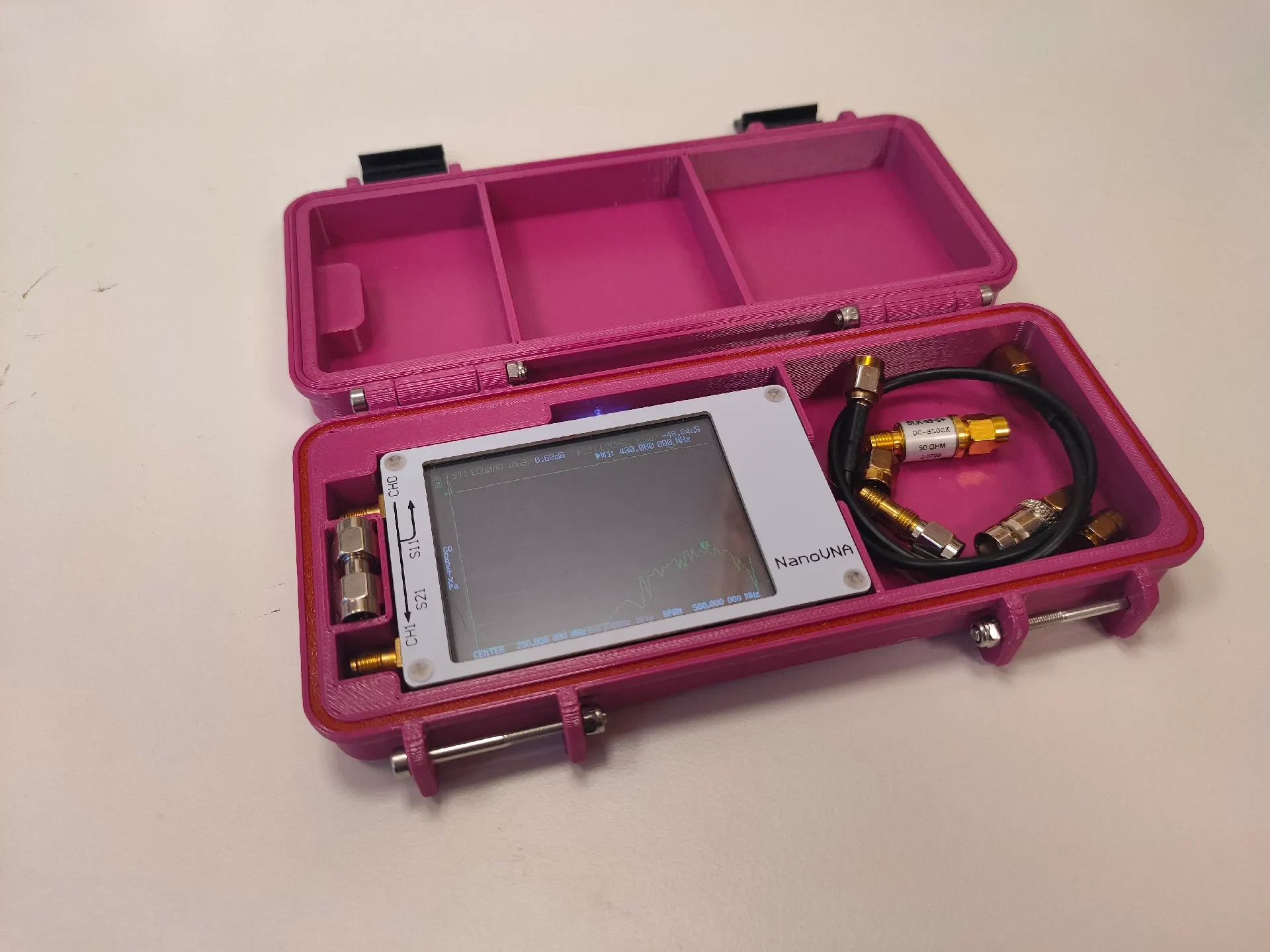

В этой коробке есть место для:

НаноВНА.
Один переходник SMA-SMA-вилка в отсеке слева.
Несколько кабелей и адаптеров в отсеке справа.

Ребра на крышке удерживают аксессуары в нужном отсеке и гарантируют, что nanoVNA останется на своей теневой плате. Небольшой вырез прямо на nanoVNA позволяет легко вынуть его из коробки.

Сначала я хотел разместить свой калибровочный комплект в отведенном месте справа. Но оказывается: иногда SMA-розетки припаяны слишком перекручены/смещены, так что места мало… Вот я импровизировал и поме��тил туда этот переходник :-)

Дополнительные материалы, необходимые для сборки:

6 винтов с головкой цилиндра M3x35
6 самоконтрящихся гаек M3
(Может быть, несколько стиральных машин, если вы хотите чувствовать себя шикарно;)
