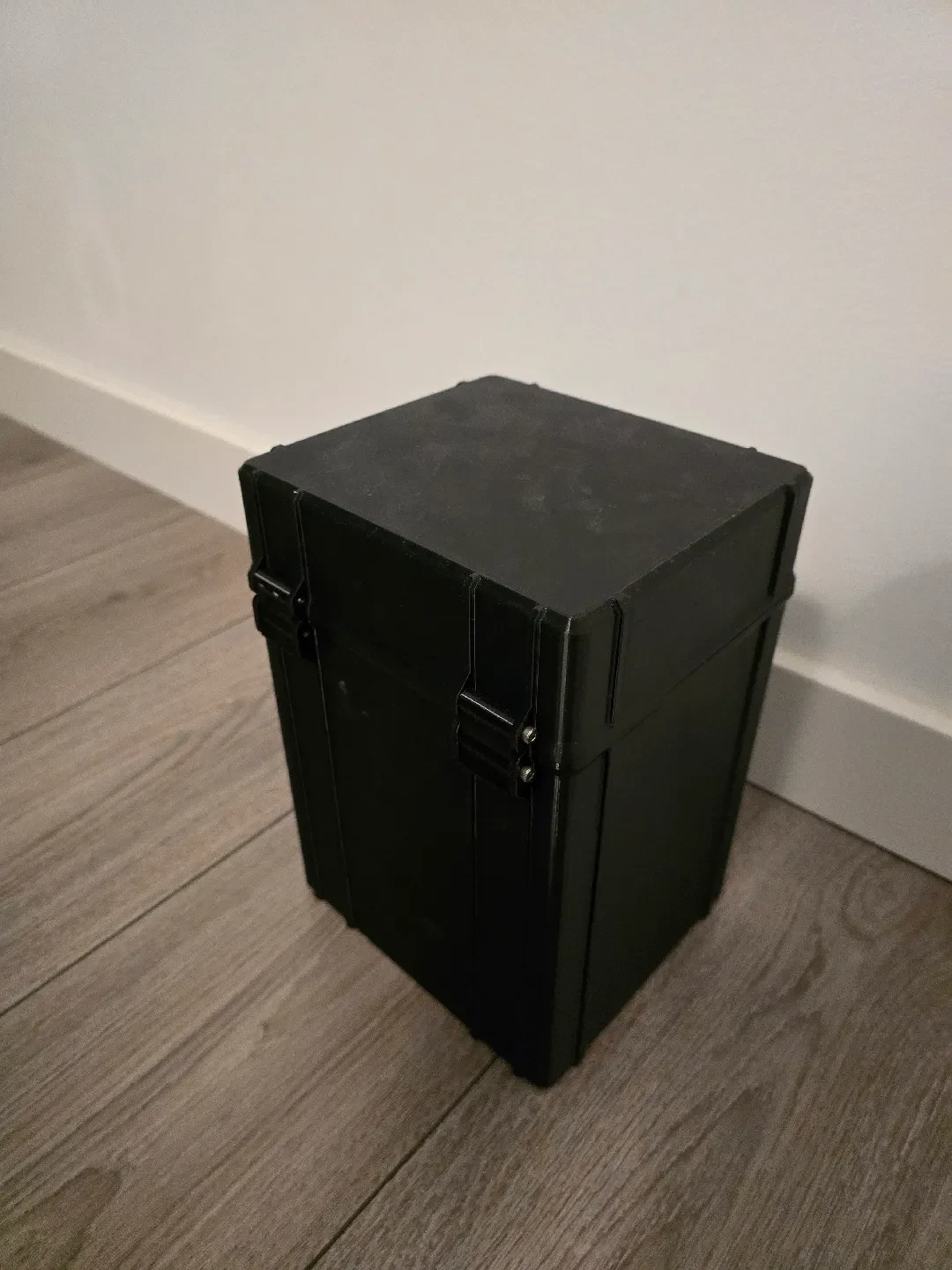

Прочная коробка для XGIMI MoGo Pro 2 + адаптер + пульт.....

Эта коробка была создана на основе конструкции Full Rugged Box Parametric V2, разработанной:

Мальте Скреддергаард Мэдсен

@MalteSkrdder_1904488

Я также использовал

Ремонтная пряжка 25 мм:

Сделано:

Atkc001

@Atkc001_2724309

Я не включил пряжку в файлы, потому что не делал на нее ремикс, поэтому ��качайте эту модель прямо по ссылке.

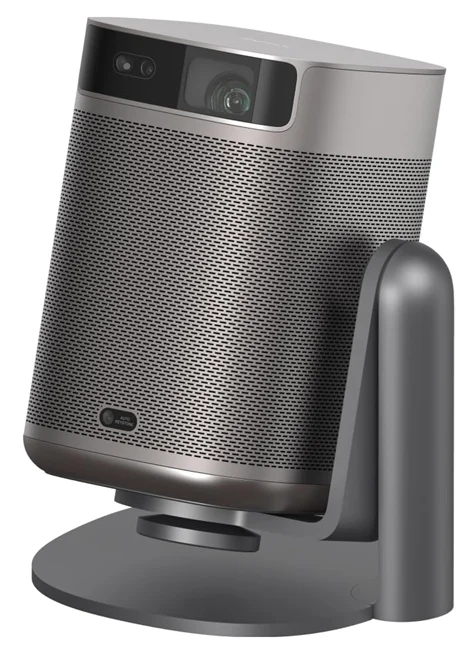

Я добавил несколько выступов к крышке параметрического блока, чтобы к нему можно было прикрепить адаптер, и параметризовал (это слово?) его так, чтобы он соответствовал вкладышу проектора XGIMI MoGo Pro 2, пока он стоит на подставке, как показано ниже:

Важно, чтобы подставка была прикреплена, так как в противном случае проектор может сильно перемещаться при транспортировке, и он не поместится в коробку.

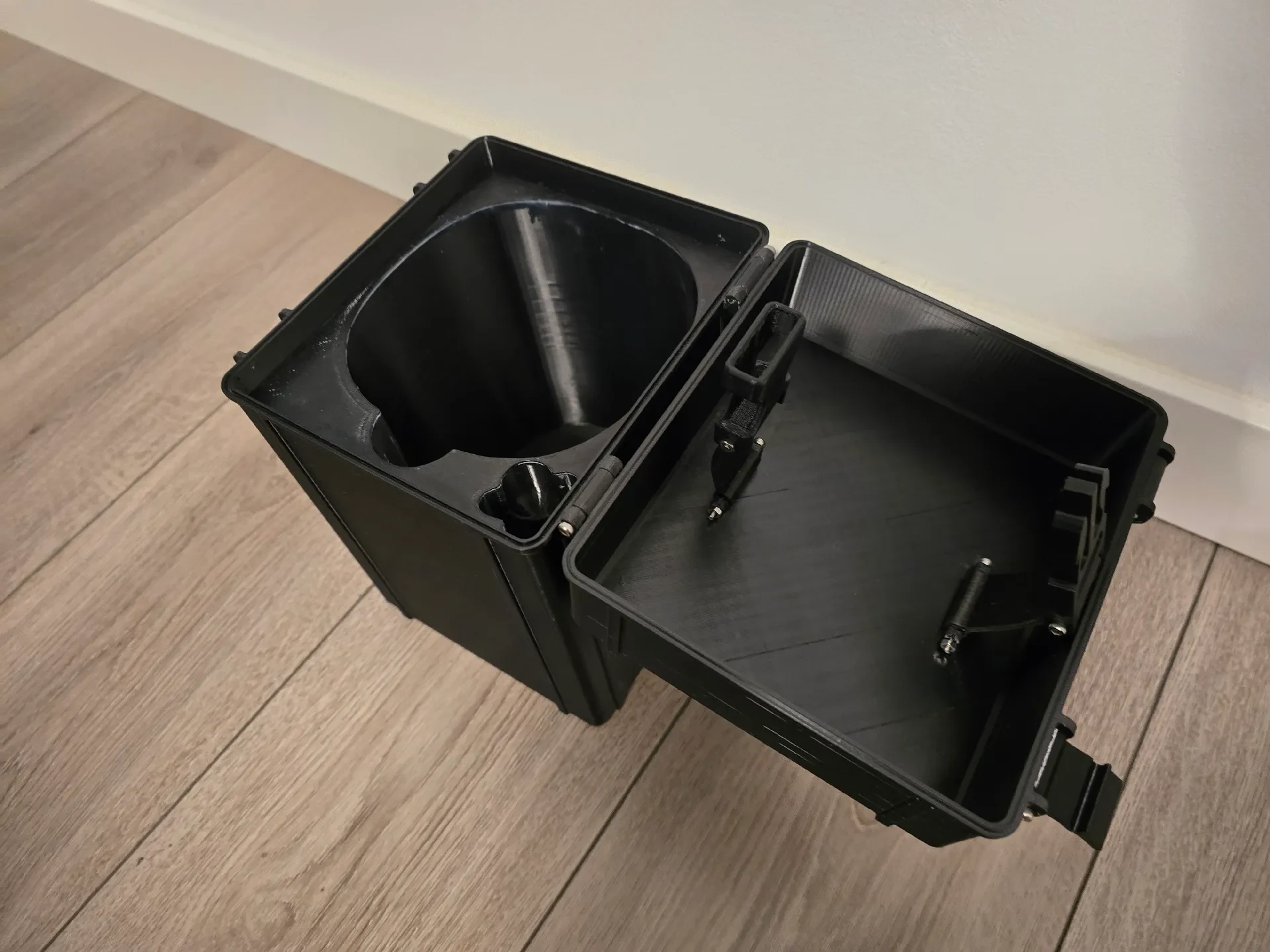

Вставка довольно проста, ее можно напечатать на любом материале, я напечатал свою из PETG (хотя я добавил немного ТПУ в нижней части коробки, чтобы сделать ее немного мягче). Подставки не нужны ни для коробки, ни для вставки.

Для сборки вам понадобится:

6 болтов головки блока цилиндров М3 30 мм,

2 болта головки блока цилиндров М3 40 мм (входят в крышку)

2 болта головки блока цилиндров М3 35 мм (проходят через пряжку)

4 Гайка М3 (для крышки и пряжки).

Печатные детали:

1 крышка коробки

1 коробка снизу

1 коробка-инкрустация

2 защелки для коробок

2 ремешка из ТПУ (strap_mogo)

1 пряжка 25 мм (см. пряжку выше)

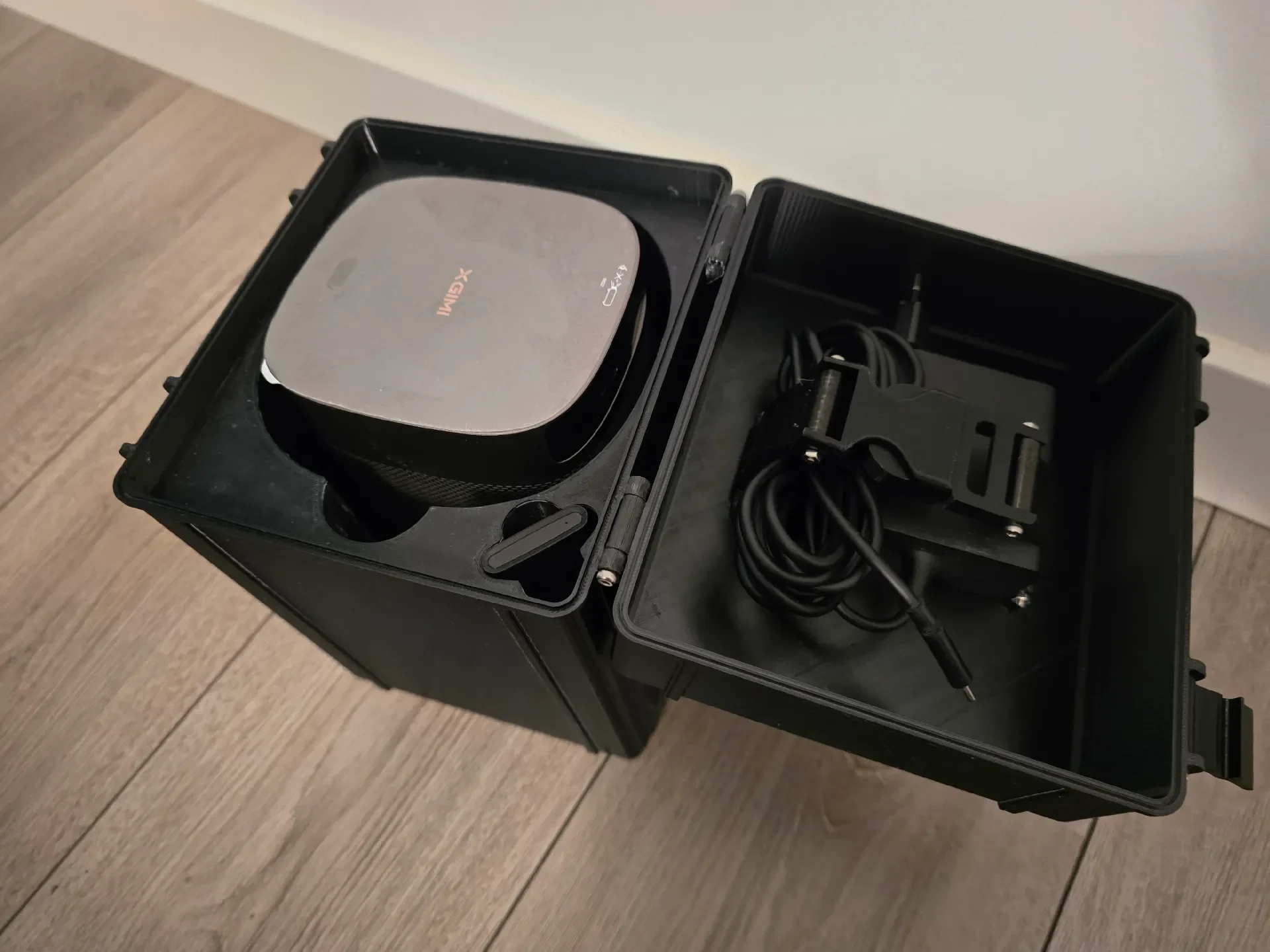

Сборка довольно проста: вы просто прикрепляете защелки, прикрепляете ремни из ТПУ к крышке с помощью 40-миллиметровых болтов и гаек, а затем прикрепляете другую сторону ремня из ТПУ к пряжке и также застегиваете гайками. После этого прикрепите крышку ко дну коробки, а защелки к крышке, обе болтами на 30 мм, и не забудьте вставить последние 2 болта на 30 мм, чтобы защелке было за что зацепиться.
