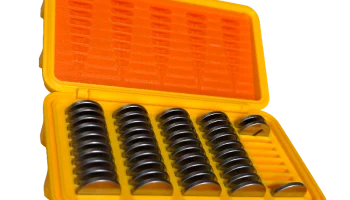

Прочная коробка CR2032 - верхняя вставка........

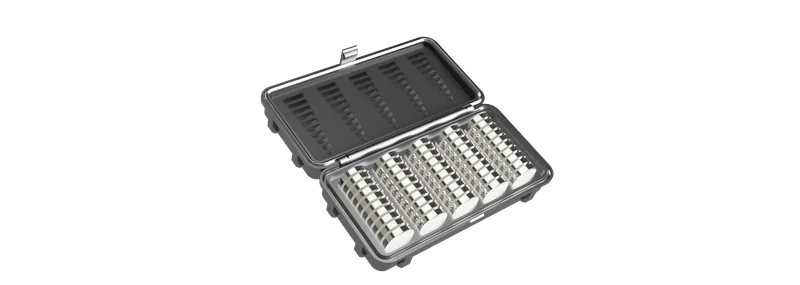

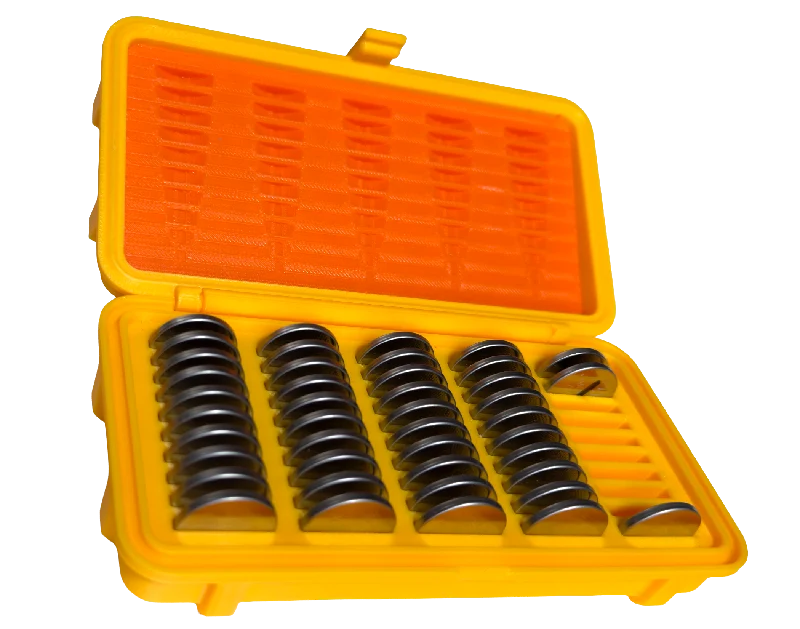

Оригинальная модель очень понравилась, но сразу обнаружила недостаток — батарейки разболтаются, если наклонить не так сильно. Это всего лишь вкладыш для быстрой печати, позволяющий сохранять батарейки, когда верхняя часть закрыта.

Процесс:

Загрузил сетки в Fusion.

Преобразовал сетки (не параметрические, так как у меня нет платной версии)

Преобразованные сетки перемещены в выравнивание.

Заполнил все слоты контуром батарейки CR2032, но немного шире.

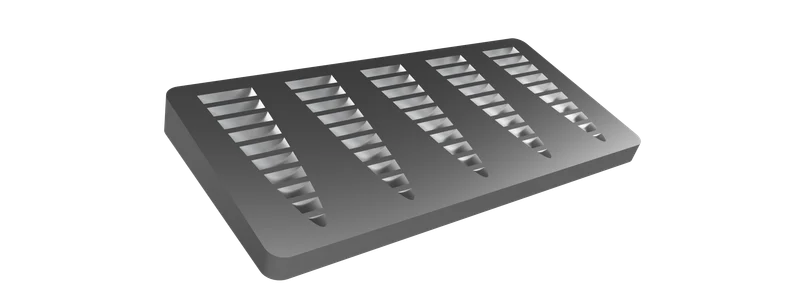

сделал куб и обрезал его, используя стенки верхней части коробки и ручную фаску по углам

повернул этот куб, используя центр шарнира в качестве точки поворота на 180d, чтобы закрыть модели батарей.

вырезать батарейки из кубика

создал плоскость, которая начиналась с края коробки и по��орачивалась так, чтобы соответствовать верхнему + шарнирному углу вырезов для батареи

плоское разбиение на куб

добавлена фаска 1 мм внизу для облегчения вставки и печати.

Печать:

PLA (такой же, как у меня в коробке)

15% заполнение

2 стены

Кубический узор заполнения

сопло .20

Установка:

Вдавите верхнюю часть коробки так, чтобы нижняя часть была обращена к петле.

Клей мне не понадобился, но, очевидно, если он ослабнет, приклейте верхнюю часть, чтобы она оставалась внутри.
