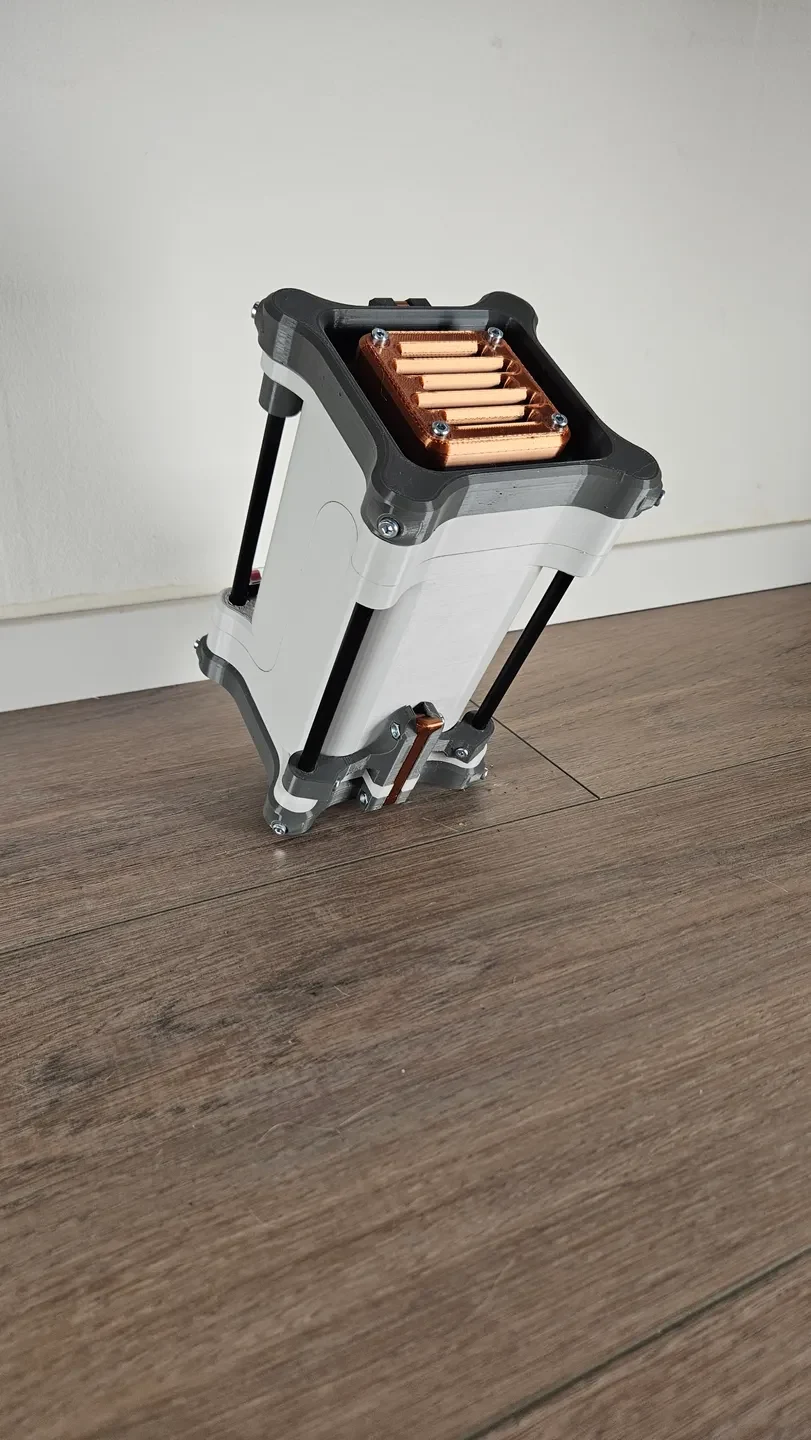

Космический симметричный тайник

Коробки, кейсы

Источник:

www.printables.com

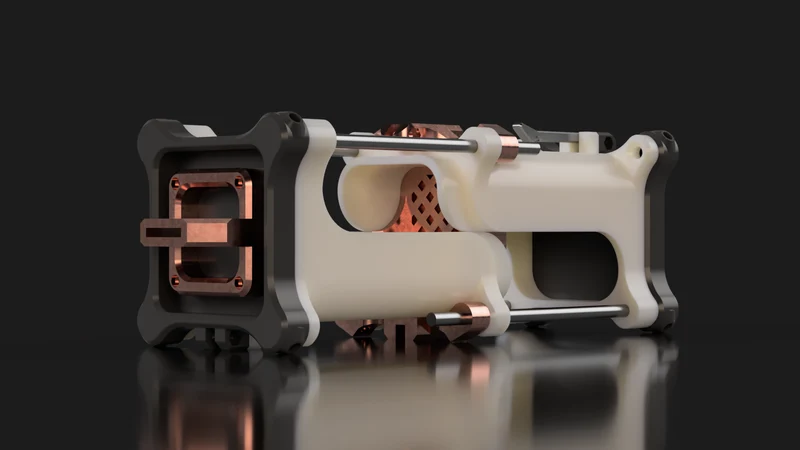

Здесь я представляю еще одно приспособление для хранения вещей, имеющее полностью симметричный дизайн, что и было моей задачей. Пожалуйста, прочтите текст ниже перед печатью.

17-01-2024: Добавлены напильники с отверстием 8,5мм для стержней.

01.03.2024: добавлены дополнительные примечания к тексту

Рассмотрите возможность подписаться на меня в Instagram (@SMACKMAX_). Я стараюсь публиковать все свои распечатки, рендеры и анимации, чтобы создать портфолио своих проектов, часто до публикации моделей. Таким образом, вы можете получить представление о том, что будет дальше! https://www.instagram.com/smackmax_/

Многие проекты в то время были просто личными проектами; Я не ожидал такой большой любви. Из-за этого их может быть сложно распечатать и собрать, так что имейте это в виду, прежде чем распечатывать и читать дополнительные примечания в описании. Просмотр обзоров и отзывов других также может помочь вам принять это решение.

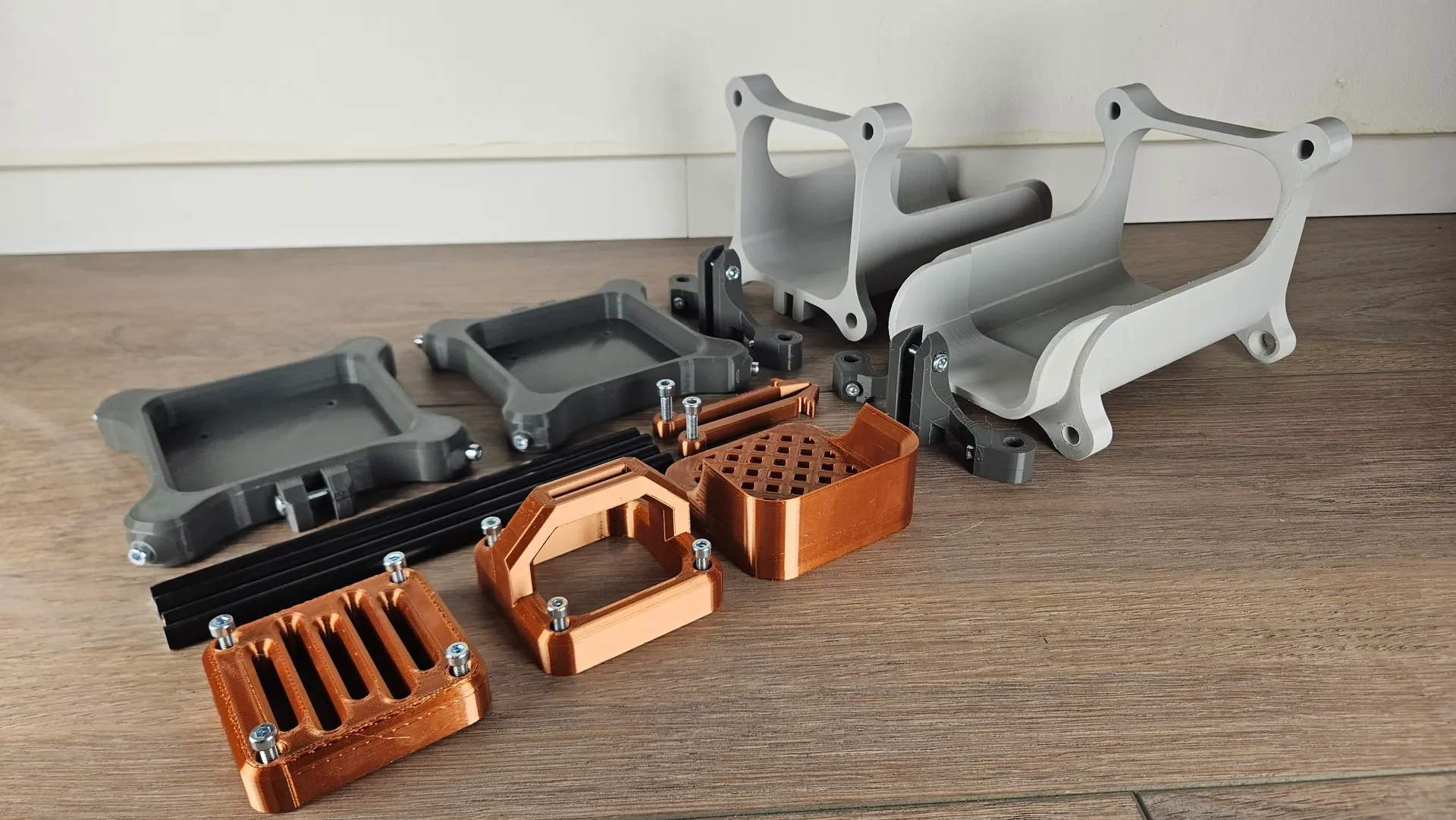

Требования:

4 стержня диаметром 8 мм и длиной 195 мм (я использовал алюминий 8 мм, около 2 евро за метр в местном хозяйственном магазине)

Нить на ваш выбор для 3D-печати (я использовал медный, серый и графитовый PLA)

8 болтов с внутренним шестигранником (4x15 мм) (используются для крепления ручки/напильника к боковым пластинам)

12 болтов с внутренним шестигранником (4x10 мм) (используются для фиксации стержней в фиксированном положении, используются в боковой пластине и фиксирующем напильнике)

4 болта с внутренним шестигранником (5x20 мм) (используются для крепления зажимов)

4 шестигранные гайки (M5) (используются для крепления зажимов)

суперклей (используется для крепления стыкового напильника дополнительного лотка, но это делает его не совсем симметричным, и при необходимости закрепить зажим на боковой пластине, но он должен плотно прилегать)

-------------------------------------------------------------------------------------

Что следует отметить:

— Стержни могут быть из любого материала, но я обнаружил, что алюминий может быть немного овальным, для скольжения нужны идеальные 8-миллиметровые стержни, чтобы скользить красиво и свободно.

-Для плавной работы может потребоваться шлифовка контактирующих поверхностей.

-Тепло можно использовать для запрессовки болтов и гаек, если они не совпадают.

-Ручку и напильник для гриля можно переключать для получения полностью симметричного вида.

-ориентация печати (все нуждаются в поддержке): ракушки должны быть напечатаны губами вверх, боковые стороны могут быть напечатаны на спине, ручка и решетка также на спине (ру��ка нуждается в поддержке под мостом), замок крыла должен быть напечатан в виде стрелки, направленной вверх, зажимы идут сбоку.

-------------------------------------------------------------------------------------

(01.03.2023) дополнительные примечания:

Я добавил видео, показывающее, как работает механизм;
Добавляю суперклей в список необходимых материалов и делаю небольшие пометки, куда как��я фурнитура идет)
Добавлено дополнительное примечание и изображение о предложенной мной ориентации печати;
Торец лотка — это необязательная пилка, которую нужно приклеить, так как она не делает вещь симметричной;
Оболочку необходимо приклеить к боковой пластине, если вашей фрикционной посадки недостаточно (у меня клей не используется);
Конструкция имеет нулевой допуск, поэтому может потребоваться высверливание некоторых отверстий;
