Жесткий футляр v2.1

Жесткий футляр для масштабирования в соответствии с вашими потребностями.

Эта новая версия 2.1 жесткого футляра содержит список незначительных изменений, а также функциональных улучшений, а дизайн был немного изменен, чтобы его было легче печатать по сравнению со старой версией 1.0. Поддержка печати для этой версии не требуется.

Модель бесплатная. Пожалуйста, рассмотрите возможность загрузки фотографии марки и поставьте оценку.

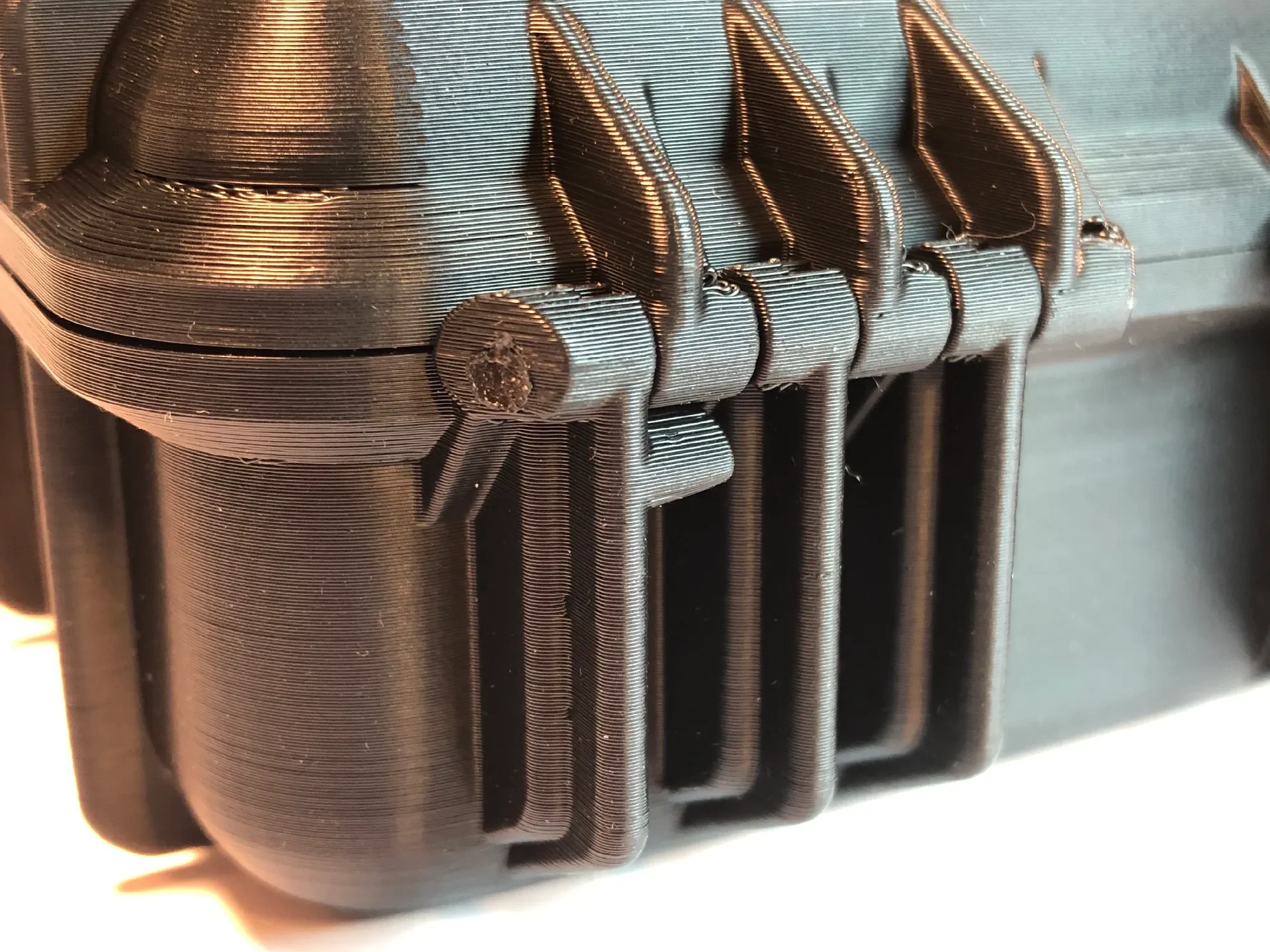

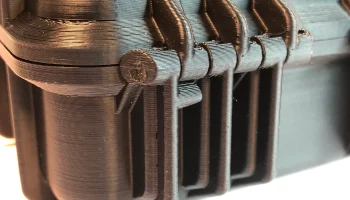

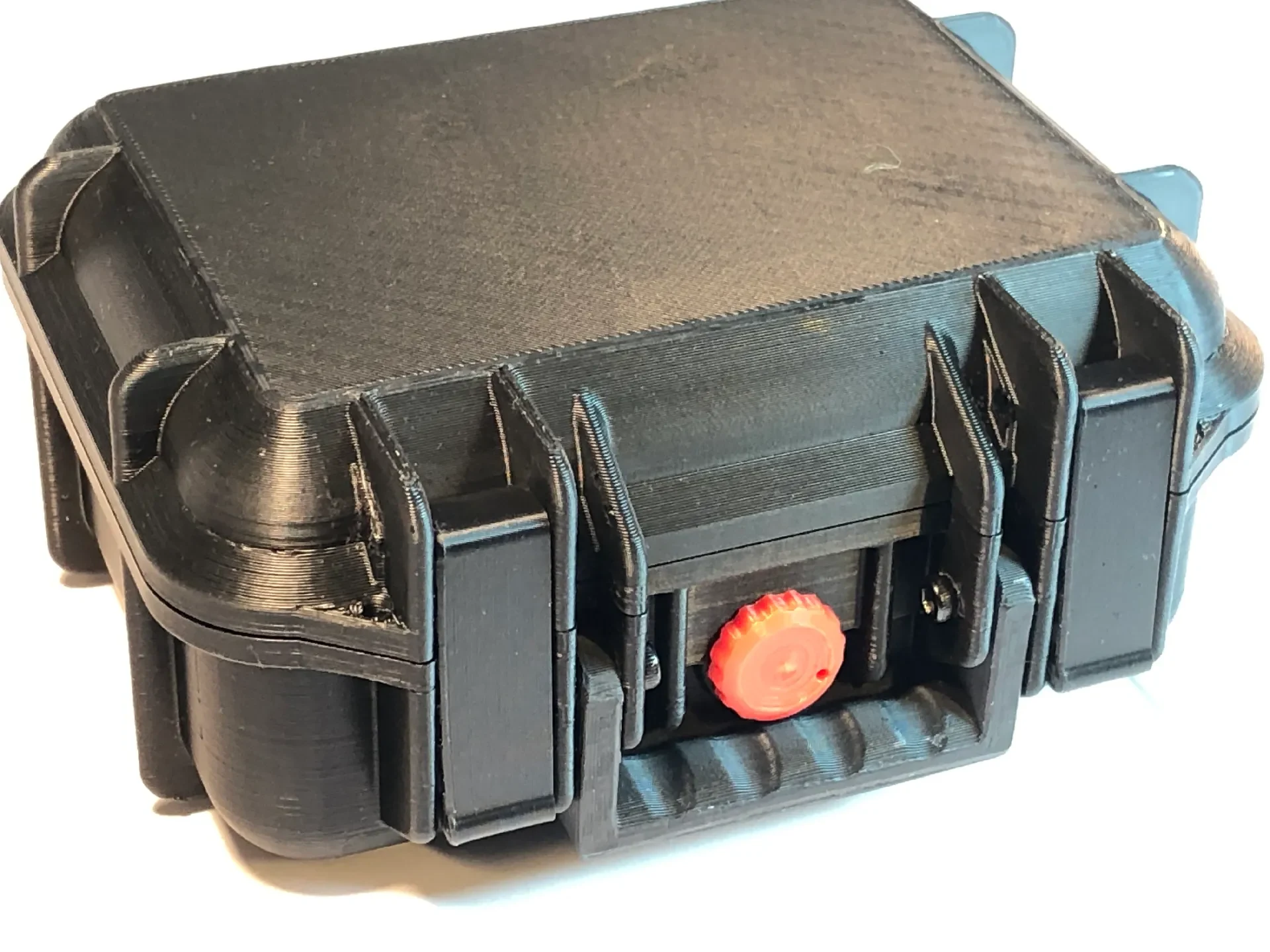

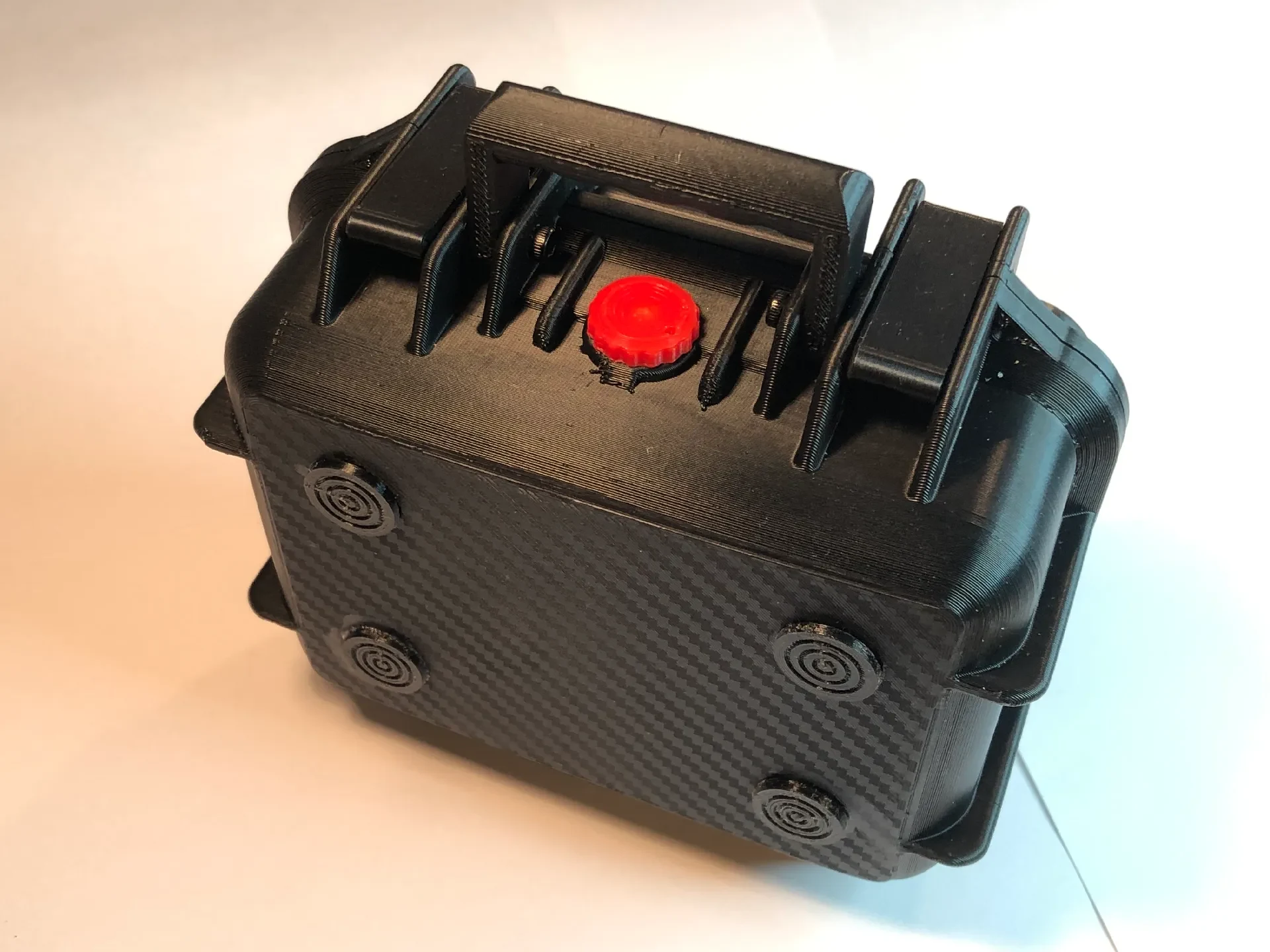

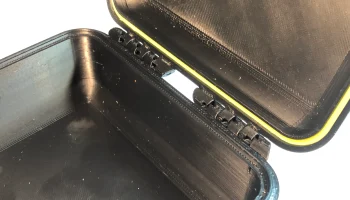

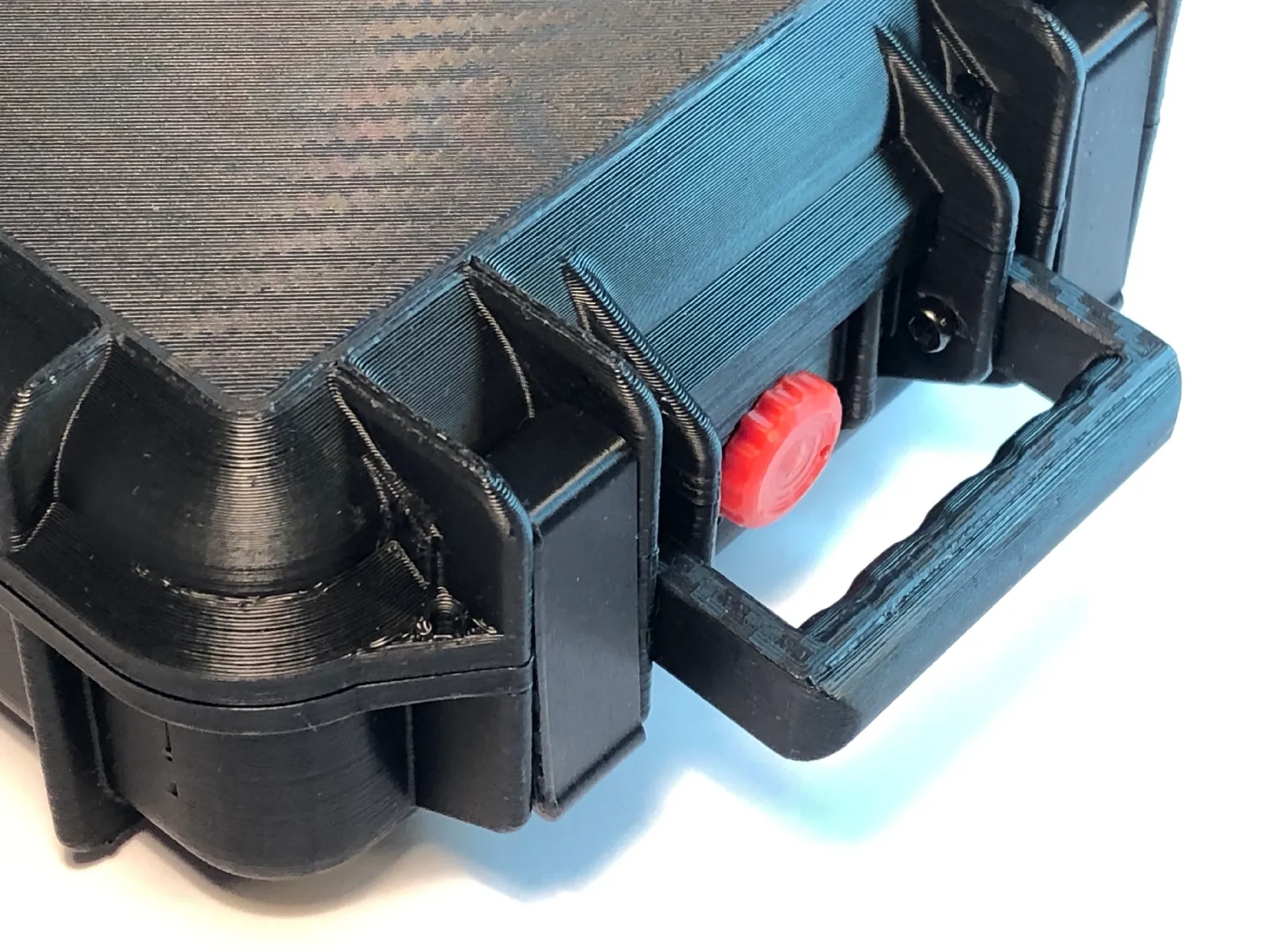

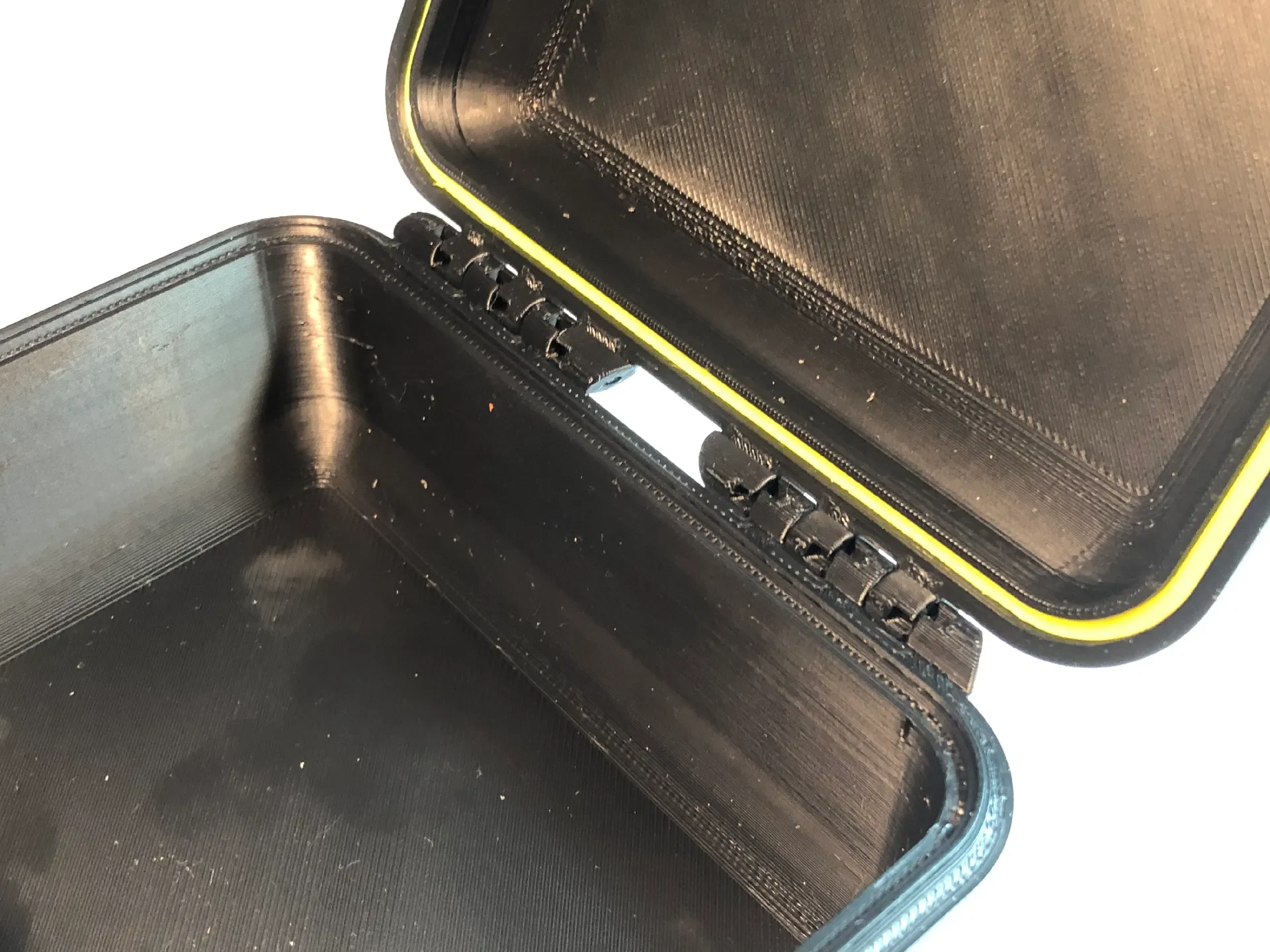

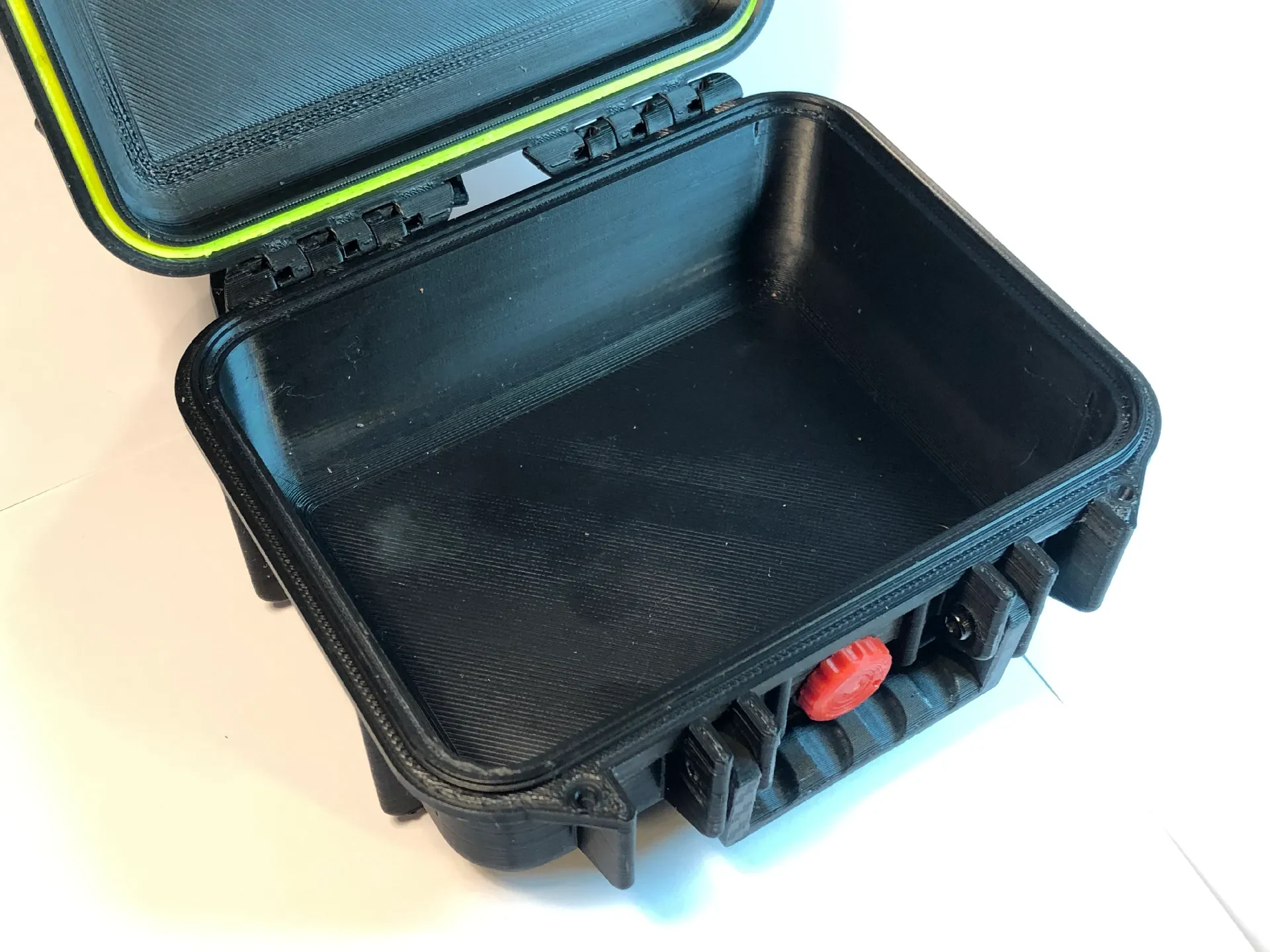

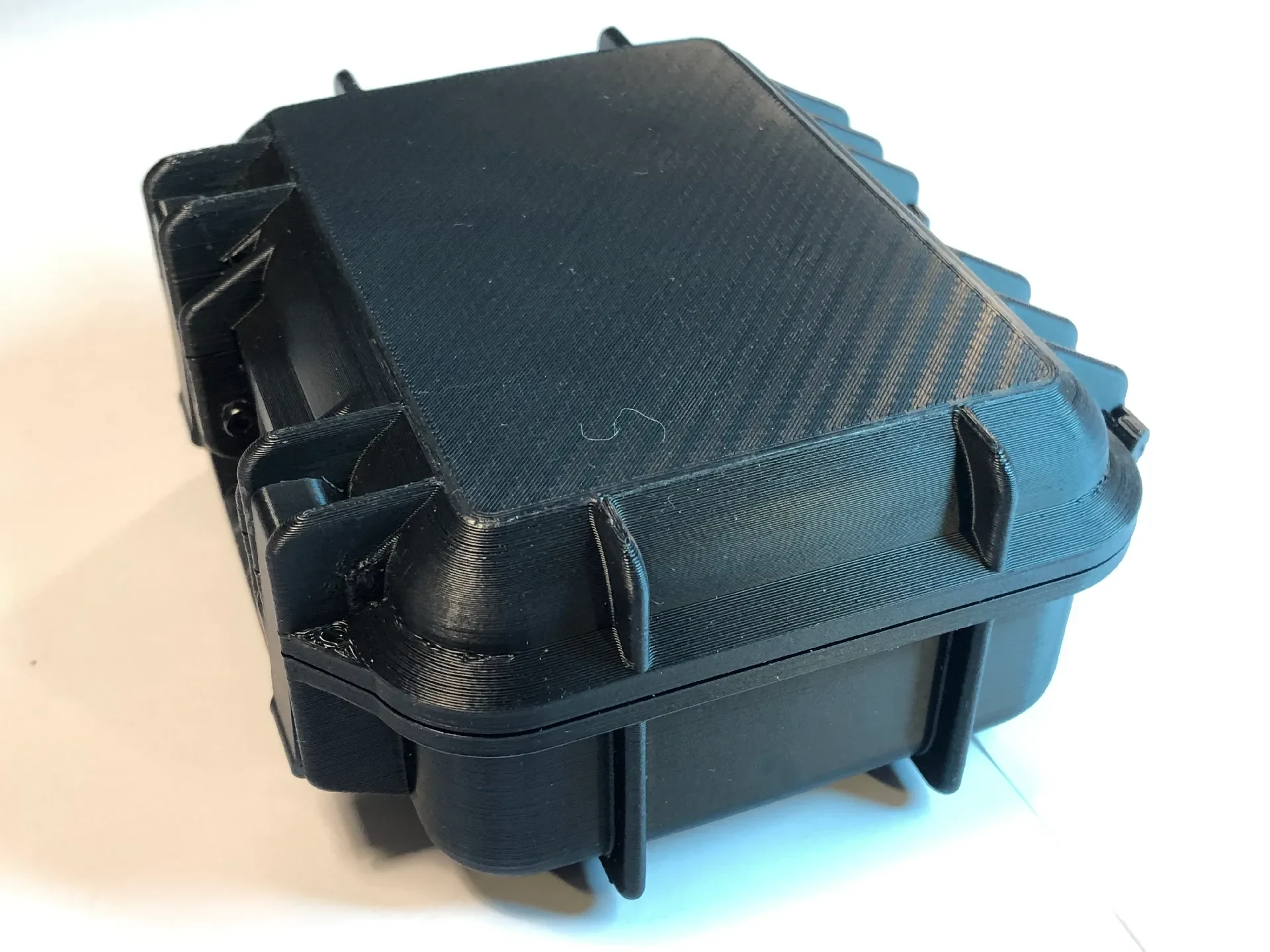

Рекомендуемые материалы: АБС-пластик для корпуса, нержавеющая сталь для петель и т. д. и ТПУ для уплотнения. Вы можете использовать ASA в качестве замены ABS. Для прототипирования использовался PLA, но его рекомендуется использовать только в условиях нормальной температуры. Вы можете попробовать PETG, чтобы он немного лучше переносил температуру по сравнению с PLA, но рекомендуемым материалом является ABS. Модель на фото напечатана из черного АБС-пластика.

Если вы распечатаете и изготовите футляр, мы будем очень признательны за загрузку фотографий марки. При этом укажите выбранный вами масштаб и выбор типа/марки/цвета нити.

Цилиндрический материал/штифты/дюбели/стержни для замков, петель и ручек рекомендуется изготавливать из нержавеющей стали, хотя можно использовать и менее прочный материал.
Это ссылка на некоторые булавки из нержавеющей стали, например https://www.aliexpress.com/item/4000473863693.html.

Версия 2.1 из 2.0 исправляет некоторые ошибки округления в формате STL для модели верхней части корпуса.

Масштабирование:

При масштабировании модели в слайсере необходимо масштабировать равномерно по осям X, Y и Z. Приблизительные размеры различных частей для масштаба 100 %, 75 % и 50 % указаны ниже. Вам понадобится по 2 контакта каждого из 3 перечисленных типов:

100% масштабированный вариант

— Размеры: ок. 270x240x122 мм (стандартная толщина стены 4 мм).
— Штифты для замков: 41 x 4 мм Ø. Будьте точны для хорошего результата.
— Штифты для петель: 75-85 x 4 мм Ø.

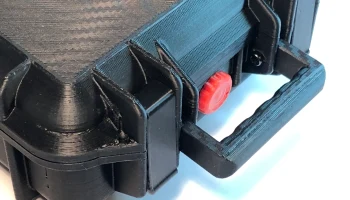

— Штифты для ручки: 22 x 6 мм Ø. Либо болт М6х25 (отрезал 3мм).
— Гайка М4 для кнопки сброса давления.
— Шестигранник M4x10 SHCS для кнопки сброса давления.

75% масштабированный вариант

— Размеры: ок. 203x180x92 мм (стандартная толщина стены 3 мм).
— Штифты для замков: 30,75 x 3 мм Ø. Будьте точны для хорошего результата.
— Штифты для петель: 56-63 x 3 мм Ø.
— Штифты для ручки: Ø 16,5 x 4,5 мм.
— Гайка М3 для кнопки сброса давления.
— Шестигранник M3x8 SHCS для кнопки сброса давления.

50% масштабированный вариант

— Размеры: ок. 135x120x61 мм (стандартная толщина стены 2 мм).
— ��тифты для замков: 20,5 х 2 мм Ø. Вы можете использовать нить диаметром 1,75 мм.
— Штифты для петель: 37-42 x 2 мм Ø. Вы можете использовать нить диаметром 1,75 мм.
— Штифты для ручки: 11 x 3 мм Ø. Вы можете использовать шестигранный болт M3x12 и открутить его на 1 мм или шестигранный болт M3x10.
— Гайка М2 для кнопки сброса давления.
— Шестигранник M2x5 SHCS для кнопки сброса давления.
В варианте с масштабом 50 % можно использовать нить диаметром 1,75 мм для штифтов/установочных штифтов/цилиндрических штифтов диаметром 2 мм, если не требуется дополнительная прочность.

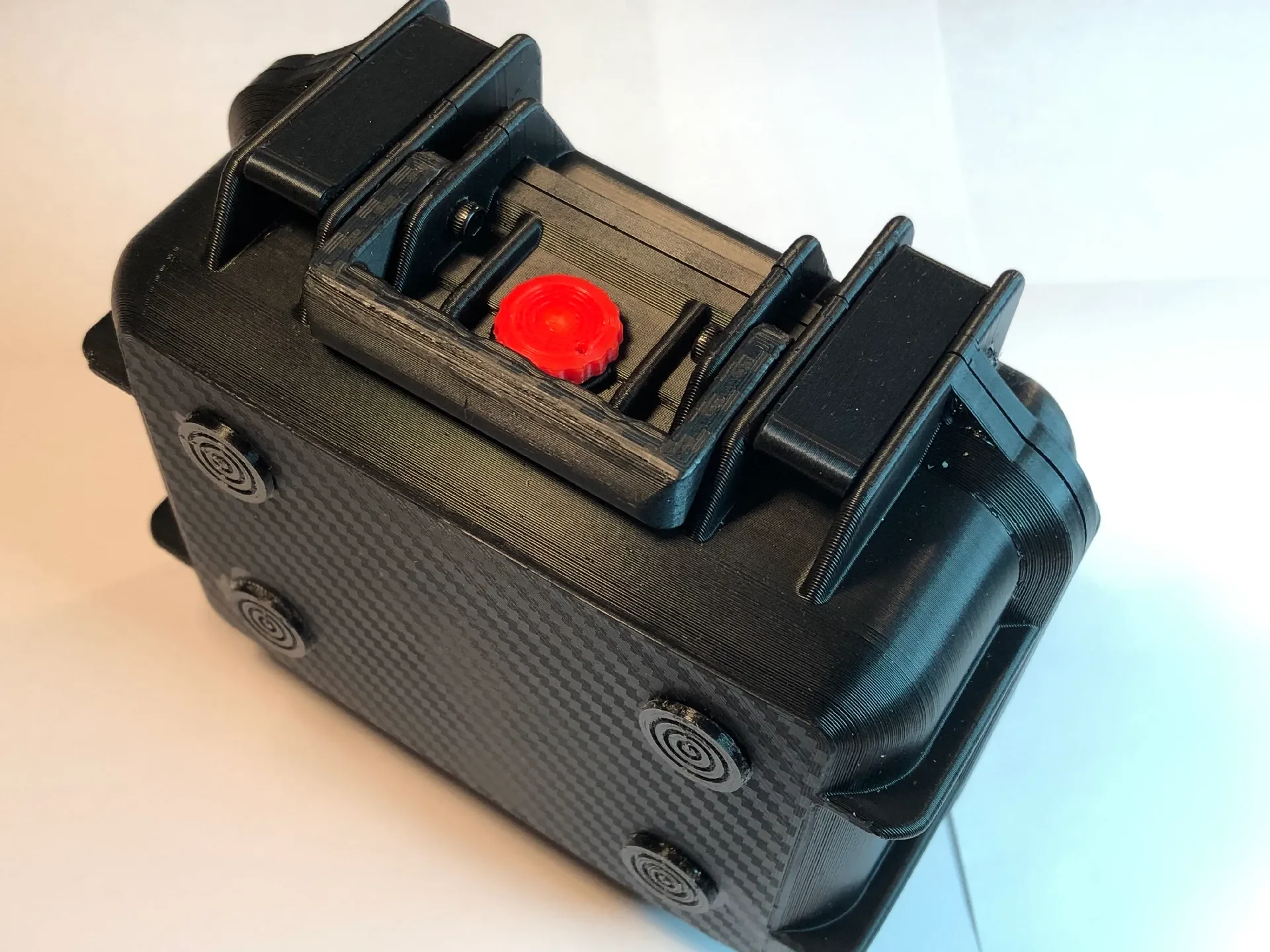

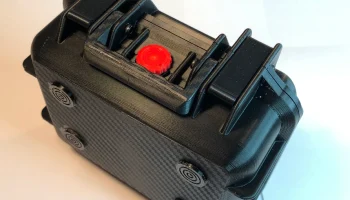

Кнопка сброса давления:

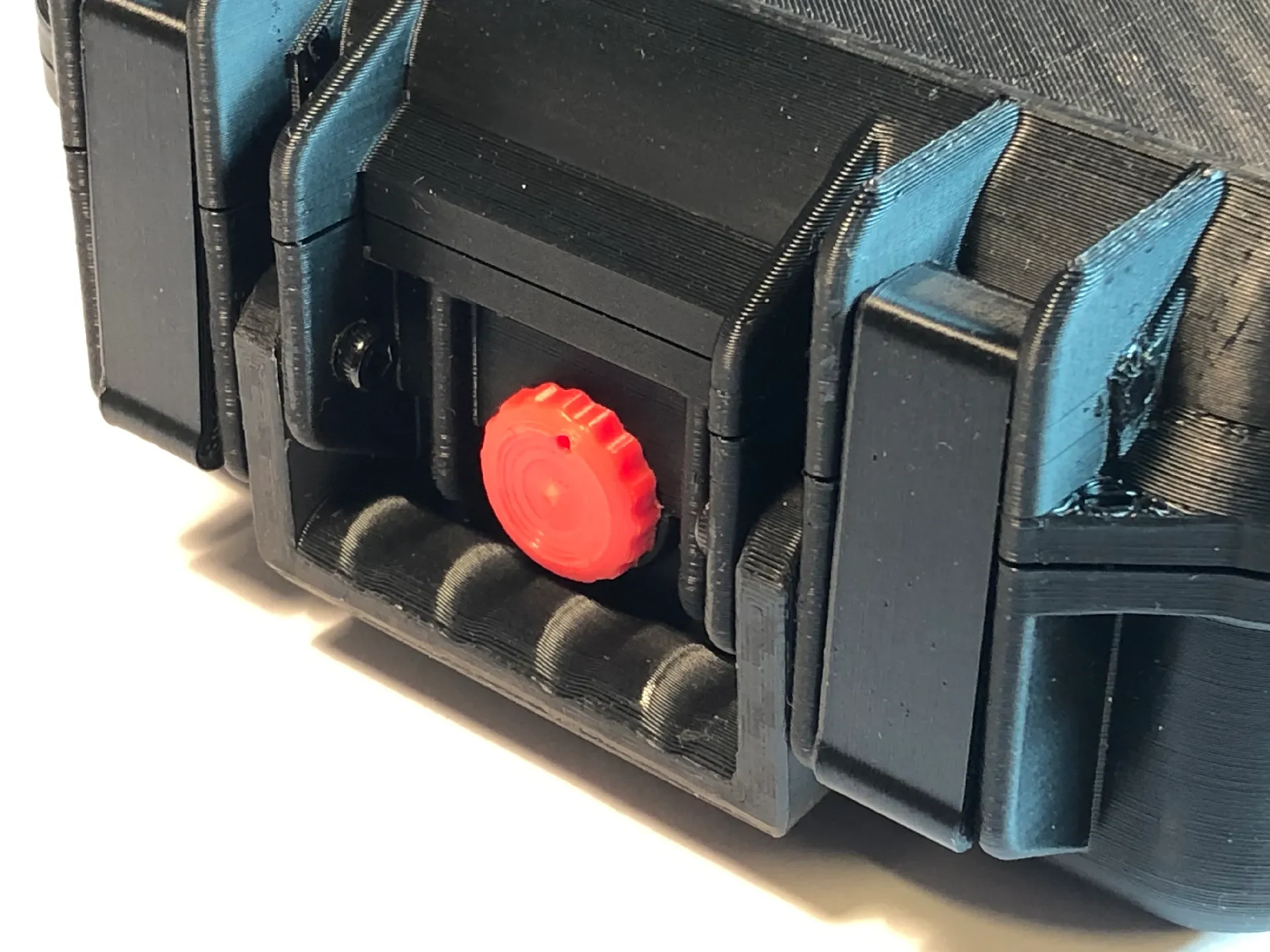

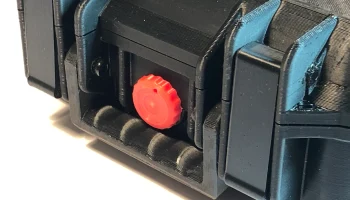

Для кнопки сброса давления необходимо включить в отпечаток шестигранную гайку. Кнопка и шестигранная гайка показаны ниже:

Способ вставки шестигранной гайки заключается в том, что вы приостанавливаете принтер и вставляете шестигранную гайку непосредственно перед тем, как принтер закроет гайку. Ниже приведена таблица, показывающая, когда нужно сделать паузу и вставить гайку в отпечаток для масштабов 50%, 75% и 100% для высоты слоя 0,2 мм и 0,1 мм с начальным слоем 0,2 мм.

Масштаб

Высота слоя 0,2 мм

Высота слоя 0,1 мм (первый с��ой 0,2 мм)

100%

Пауза и вставка после позиции 27.

Пауза и вставка после позиции 50

75%

Пауза и вставка после позиции 21.

Пауза и вставка после позиции 40

50%

Пауза и вставка после позиции 14.

Пауза и вставка после позиции 27.

Кнопка сброса давления крепится болтом с шестигранной головкой M2, M3 или M4 SHCS, как указано ранее.

SHCS Болт с шестигранной головкой

Вот как могут выглядеть последний и следующий слои в предварительном просмотре gcode, прежде чем мне нужно будет разместить шестигранную гайку. Итак, если следующий слой, который вы ��обираетесь распечатать, выглядит так же, как на предварительном просмотре слева, значит, пришло время вставить шестигранную гайку.

Настройки принтера:

В зависимости от варианта масштаба и желаемой/требуемой твердости корпуса вы можете печатать со многими стенками,
