Жесткий футляр v1.0

>>>>>>>>>>>> НОВАЯ версия 2.0 доступна здесь. <<<<<<<<<<<<

-------

Это старая версия 1.x. Нажмите здесь, чтобы получить новую модель.

Этот жесткий футляр позволяет масштабировать его в соответствии с вашими потребностями.

Модель бесплатная. Пожалуйста, рассмотрите возможность загрузки фотографии марки и поставьте оценку.

Рекомендуемые материалы: АБС-пластик, нержавеющая сталь для петель и т. д. и ТПУ для уплотнения. Вы можете использовать ASA в качестве замены ABS. Для прототипирования использовался PLA, но его рекомендуется использовать только в условиях нормальной температуры. Вы можете попробовать PETG, чтобы он немного лучше переносил температуру по сравнению с PLA, но рекоменд��емым материалом является ABS.

Если вы распечатаете и изготовите футляр, мы будем очень признательны за загрузку фотографий марки. При этом укажите выбранный вами масштаб и выбор типа/марки/цвета нити.

Цилиндрический материал/штифты/дюбели/стержни для замков, петель и ручек рекомендуется изготавливать из нержавеющей стали, хотя можно использовать и менее прочный материал.
Это ссылка на некоторые булавки из нержавеющей стали, например https://www.aliexpress.com/item/4000473863693.html.

При масштабировании модели необходимо равномерно масштабировать ее по осям X, Y и Z. Приблизительные размеры в масштабе 100 %, 75 % и 50 % указаны ниже. Вам понадобится по 2 контакта каждого из 3 перечисленных типов:

100% масштабированный вариант

— Размеры: ок. 270x240x122 мм (станд��ртная толщина стены 4 мм).
— Штифты для замков: 41 x 4 мм Ø. Будьте точны для хорошего результата.
— Штифты для петель: 75-85 x 4 мм Ø.
— Штифты для ручки: 22 x 6 мм Ø.

75% масштабированный вариант

— Размеры: ок. 203x180x92 мм (стандартная толщина стены 3 мм).
— Штифты для замков: 30,75 x 3 мм Ø. Будьте точны для хорошего результата.
— Штифты для петель: 56-63 x 3 мм Ø.
— Штифты для ручки: Ø 16,5 x 4,5 мм.

50% масштабированный вариант

— Размеры: ок. 135x120x61 мм (стандартная толщина стены 2 мм).
— Штифты для замков: 20,5 х 2 мм Ø.
— Штифты для петель: 37-42 x 2 мм Ø.

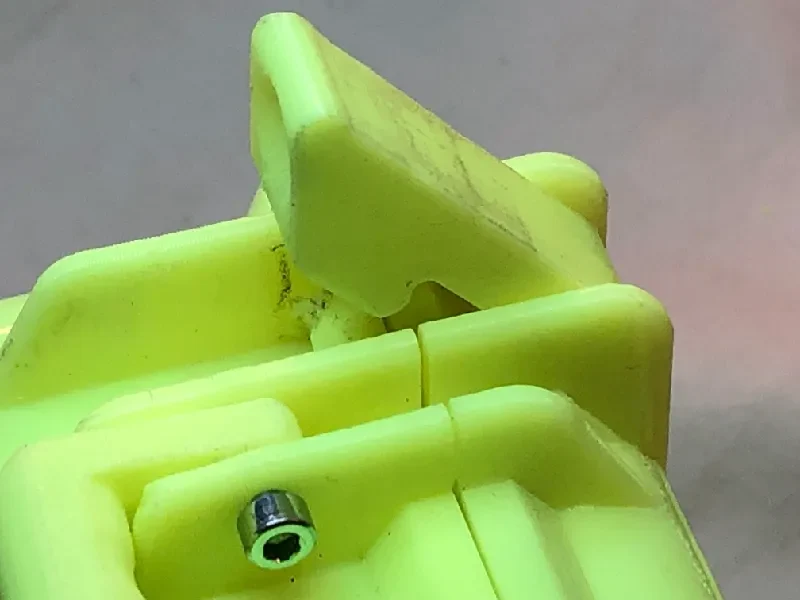

— Штифты для ручки: 11 x 3 мм Ø. Вы можете использовать шестигранный болт М3х12 и открутить 1 мм.

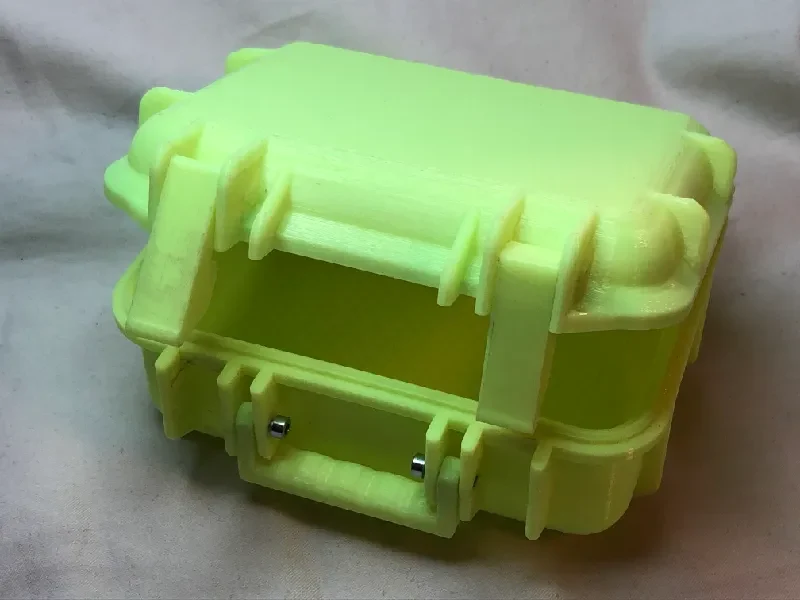

Для петель я использовал гвозди со шляпкой немного большего диаметра, чем у остального гвоздя. Затем я использовал тепло паяльника, чтобы прижать головку и приклеить ее на место.

В варианте с масштабом 50 % можно использовать нить диаметром 1,75 мм для штифтов/установочных штифтов/цилиндрических штифтов диаметром 2 мм, если не требуется дополнительная прочность.

В зависимости от варианта масштаба и желаемой/требуемой твердости корпуса вы можете печатать со многими стенками, множеством верхних/нижних слоев и 100%-ным заполнением, ослаблением до нескольких стенок, несколькими верхними и нижними слоями и, возможно, 30%-ным заполнением.

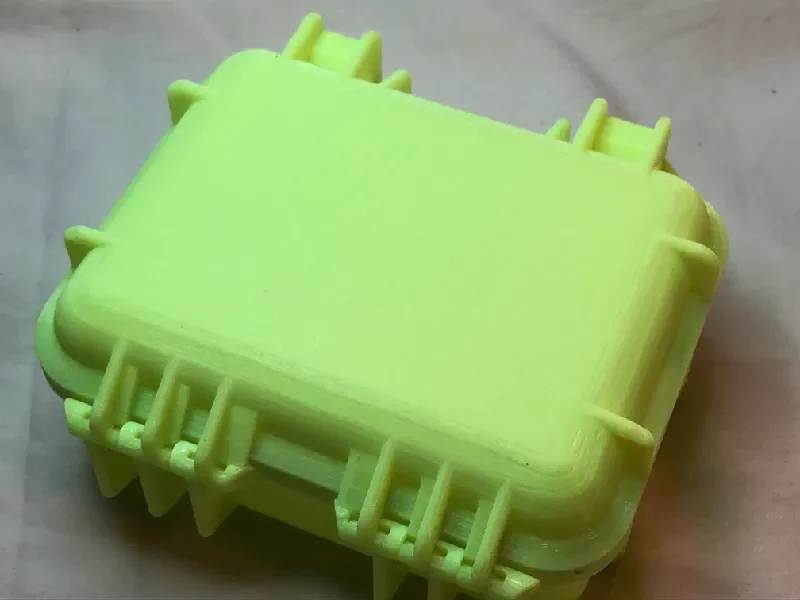

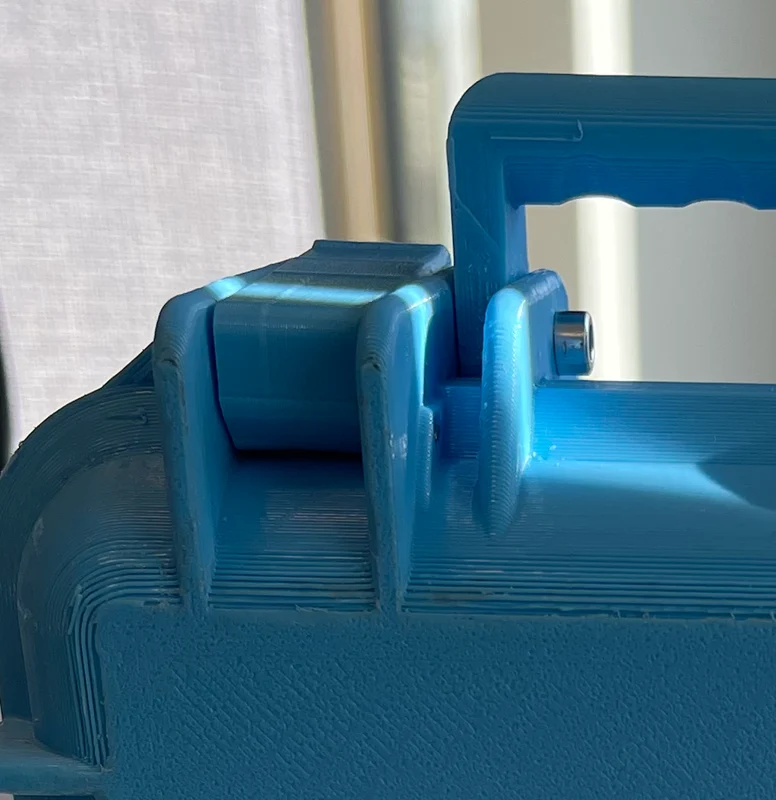

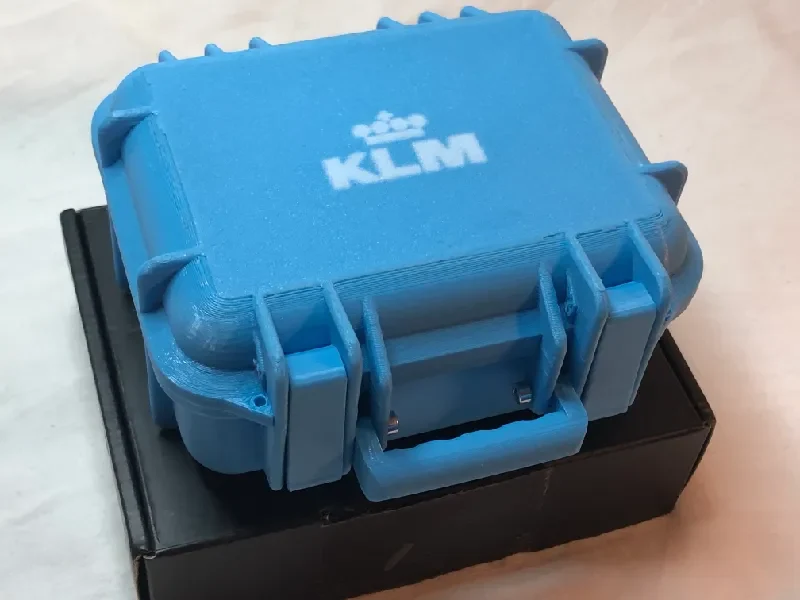

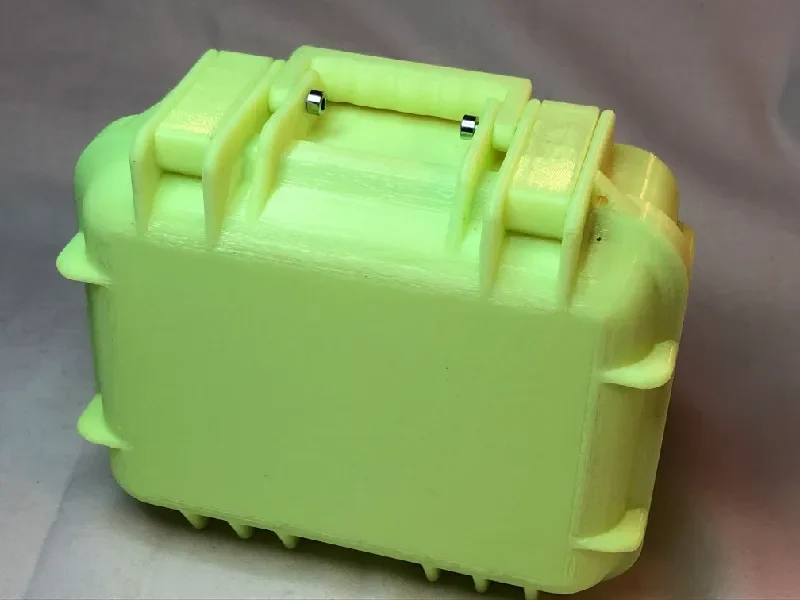

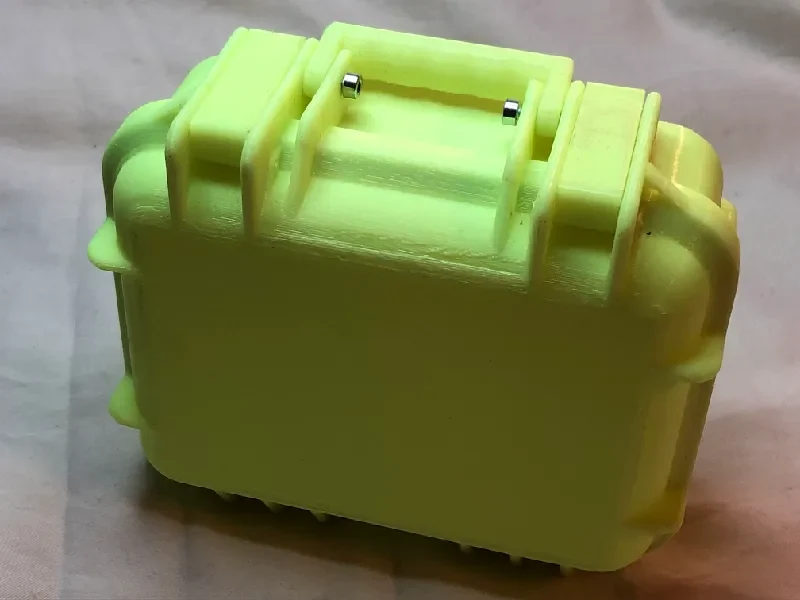

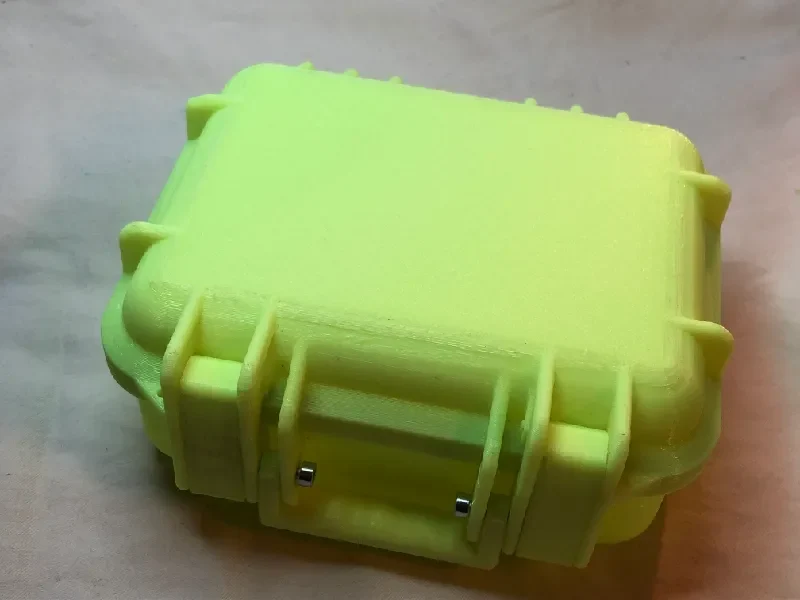

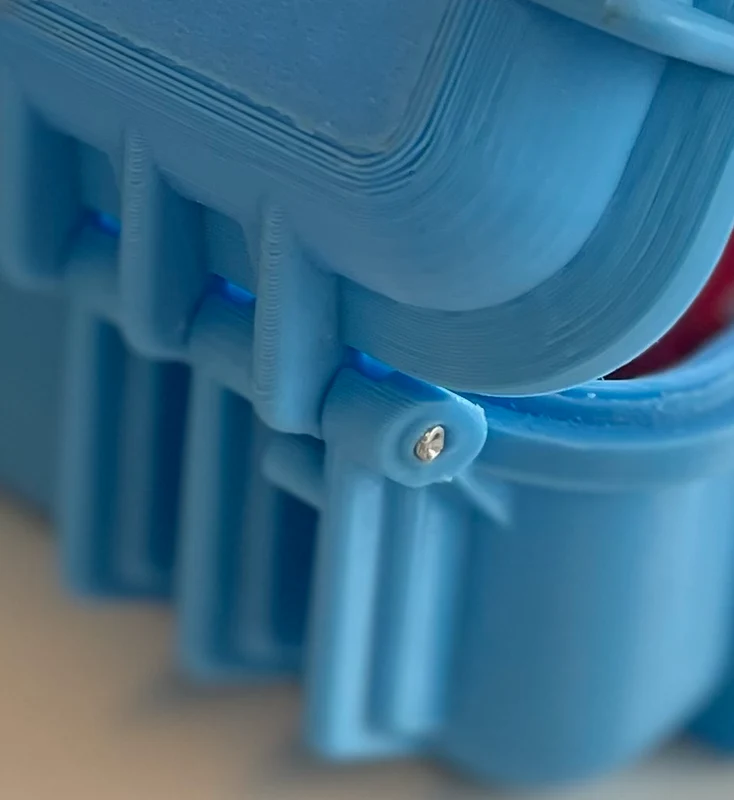

Модель прототипа на фотографии в масштабе 50% была напечатана (из PLA) с фиксированной высотой слоя 0,2 мм. Тестовые отпечатки с переменной/динамической высотой слоя в диапазоне 0,1-0,3 были опробованы с неоднозначными результатами. Теоретически закругления внизу, верхней крышке и ручке должны выглядеть намного лучше с динамической высотой слоя. Кроме того, печать с особенно масштабом 70% и выше значительно увеличит общее время печати, если можно использовать динамическую высоту слоя с высотой слоя более 0,2 мм. Синий твердый футляр KLM на фото был напечатан с динамической высотой слоя, и первый прототип получился не очень красивым, как видно на фото закруглений.

Оригинальные модели были напечатаны в масштабе 50% из PLA при разработке прототипа, но этот материал размягчается при температуре 45°С и выше и во многих случаях не подходит для твердого футляра.

Верхнюю и нижнюю часть корпуса рекомендуется печатать так, чтобы верхняя и нижняя часть корпуса были обращены к печатной платформе. Прототипы были напечатаны с опорой для деталей с углом более 60 градусов (не включая 60 градусов), а опора была снабжена краями для опоры.

Отверстия в замках, петлях и ручке, а также отверстия в верхней части для замка и петель и отверстия в нижней части для петель и ручки имеют точный размер. В зависимости от того, насколько хорошо вы откалибровали свой принтер и насколько точно он печатает, вам, возможно, придется очистить отверстия с помощью сверл подходящих размеров для выбранного вами варианта масштаба.

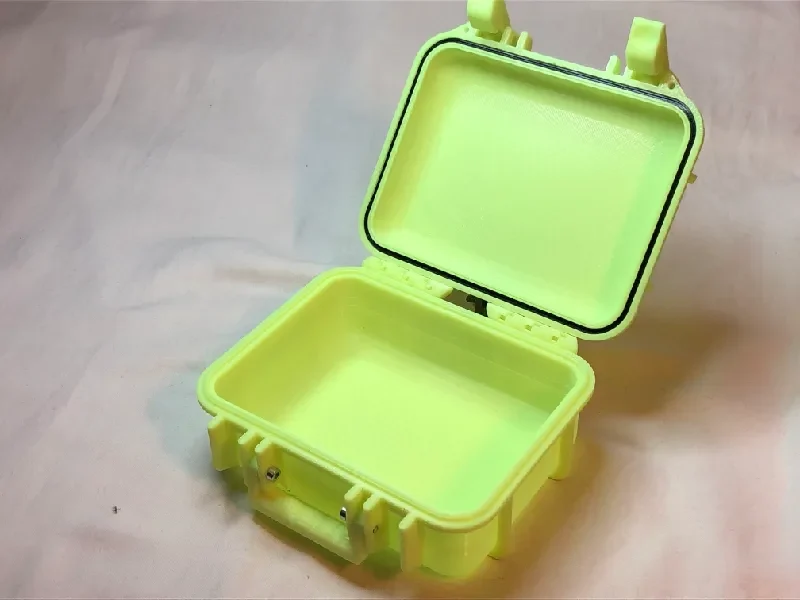

Если уплотнение слишком тугое или слишком слабое, вы можете отрегулировать высоту.
