NanoVNA и TinySA Box

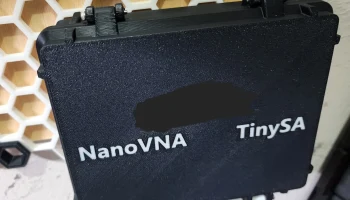

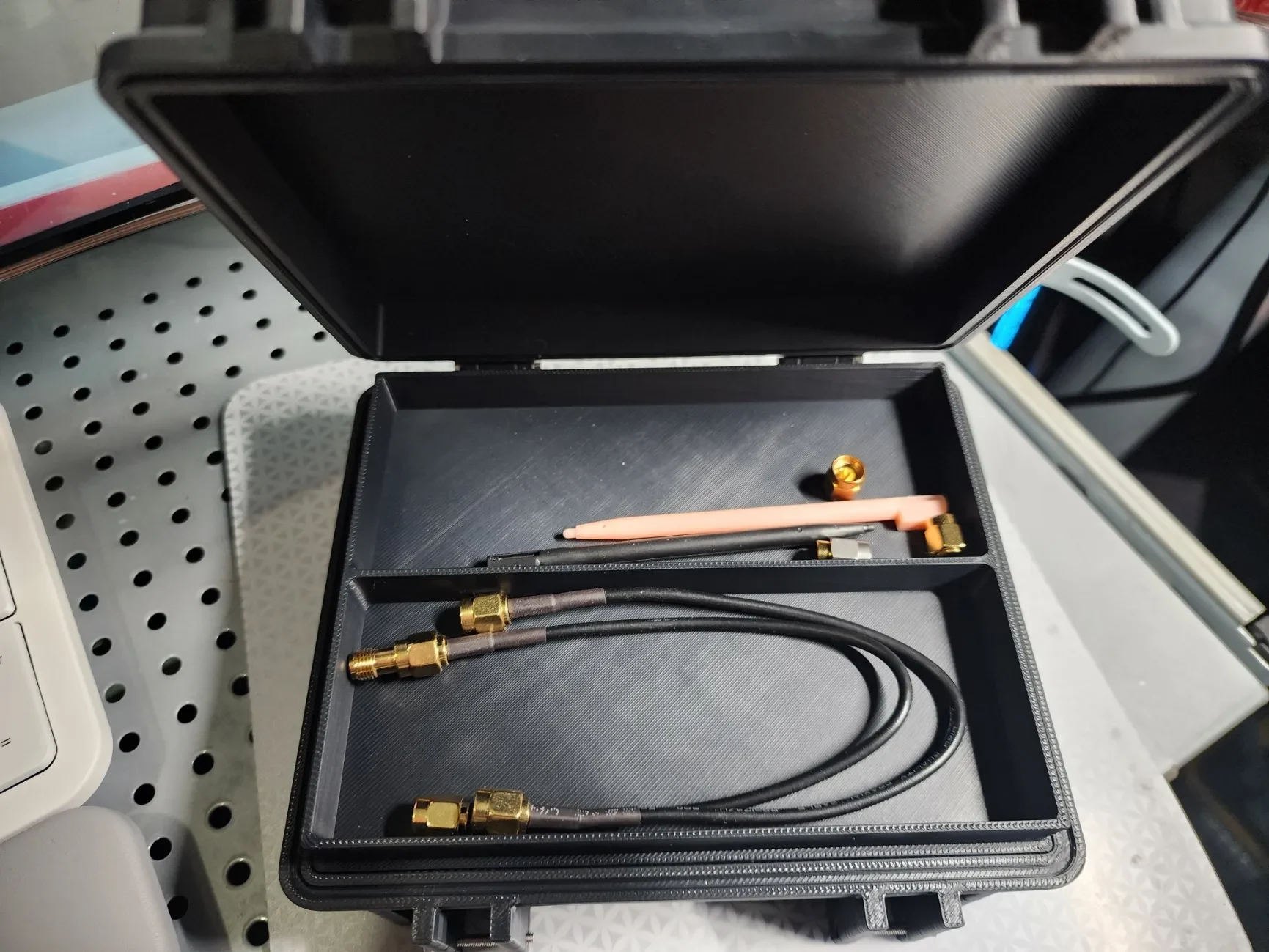

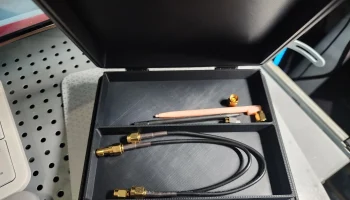

Вдохновленный несколькими другими конструкциями коробок, я сделал свою собственную полузащищенную коробку, чтобы вместить вместе NanoVNA и TinySA и обеспечить их небольшую защиту. Я добавил выступ для лотка, который помогает удерживать устройства на месте. Верхняя часть лотка прилегает к внутренней части крышки, чтобы все в лотке оставалось на месте.

Я использовал фурнитуру M2.5, но хочу перепроектировать петли, хотя это работает, и у меня другие приоритеты.

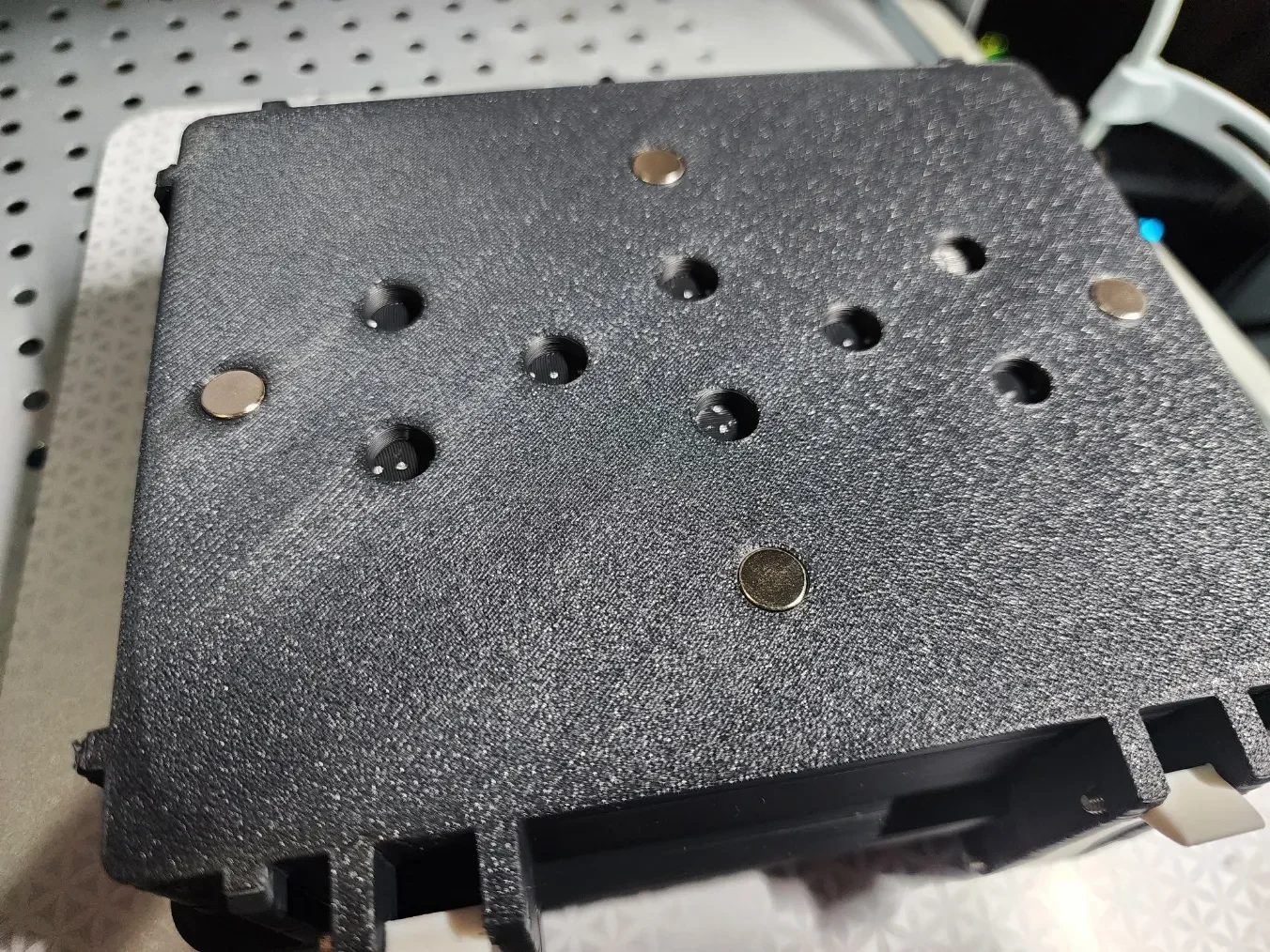

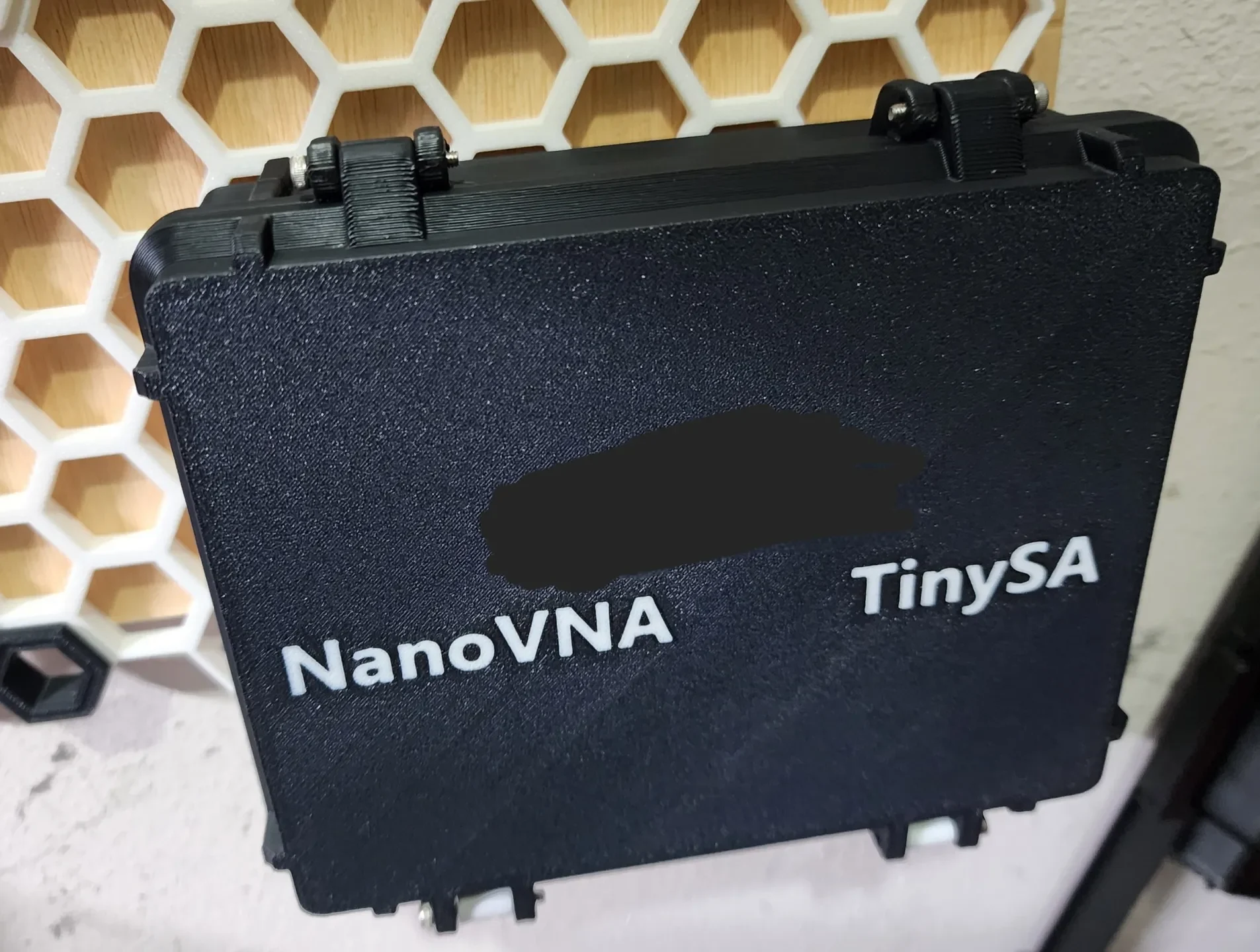

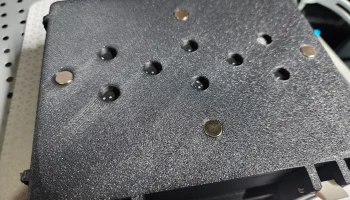

Я добавил несколько отверстий для запрессовки магнитов M8x3, которые расположены так, чтобы они совпадали с расстоянием между сотовыми стенками для хранения. Я обнаружил, что с помощью всего лишь 4 самых дальних магнитов он хорошо удерживается на месте. Я также создал заглушки для HSW для запрессовки соответствующих магнитов. Он центрируется, хорошо держится и легко снимается.

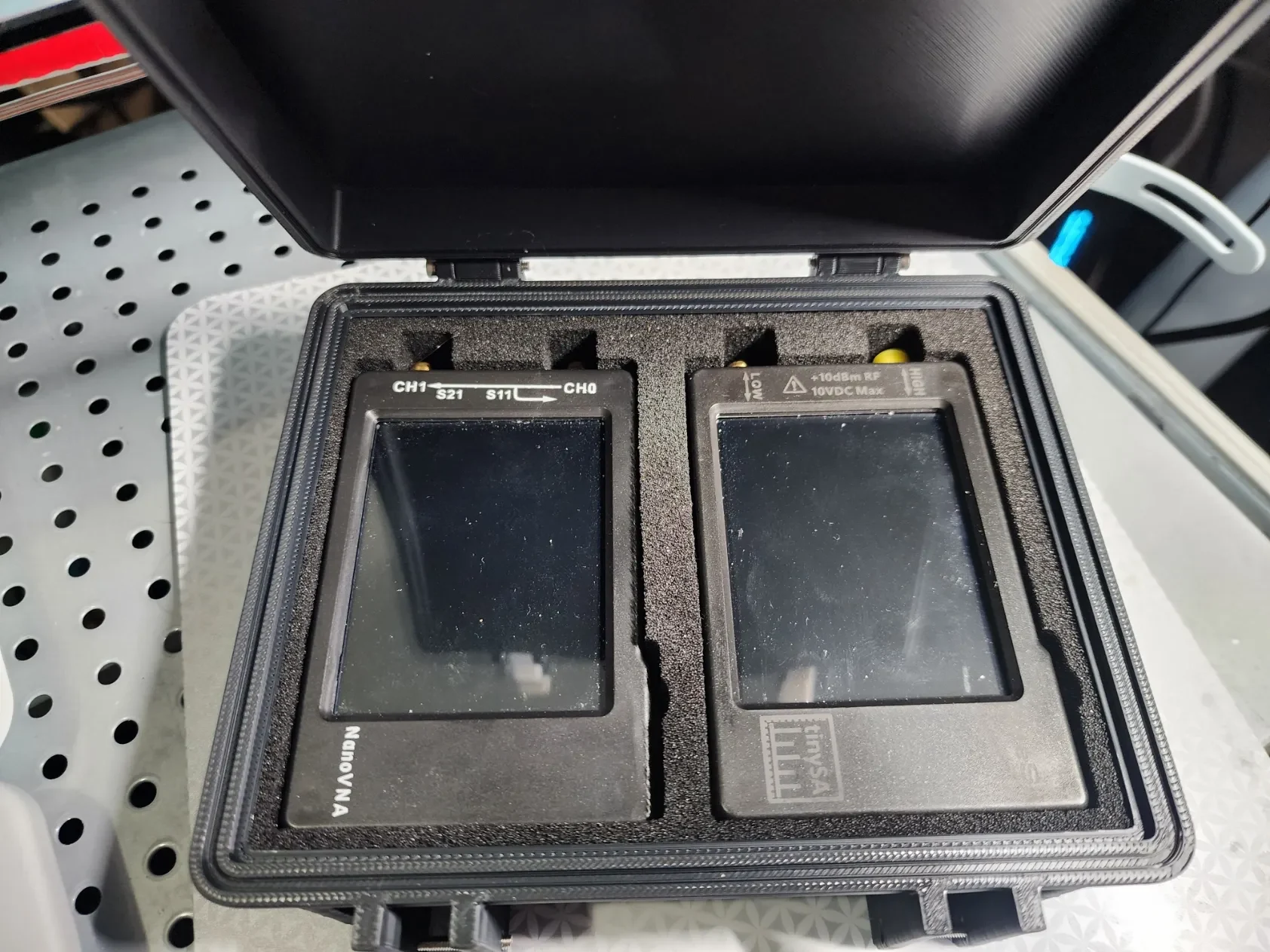

Дно коробки немного толще, чем нужно, поскольку у меня уже был пенопласт толщиной 1 дюйм. Я вырезал пенопласт лазером, чтобы он соответствовал устройствам. Затем я нарезал вырезы так, чтобы они поместились под устройствами, и поднес их прямо к верху пенопласта, чтобы не было большого движения. Поскольку экраны утоплены и прижаты к лотку, они не перемещаются.

Печать
Я без проблем печатал с высотой слоя 0,20 и 0,28.
Распечатать 2 защелки
Внутренний выступ для лотка не должен нуждаться в опорах.
В зависимости от вашего принтера отверстия для винтов могут нуждаться в поддержке, а могут и не нуждаться в ней.
