SPIRIT - бесщеточный бластер с маховиком.

«Если ты меня увидишь, то уже слишком поздно»
ДУХ
Бесщеточный бластер с маховиком
от Wonderboy
v1.6.2 — 18.11.2024

Когда-то мне очень хотелось построить дартс-бластер Т19 (от torukmakto4). Некоторое время спустя я увидел ремикс Gryphon с клеткой маховика T19 (от dpairsoft). Это вдохновило меня попробовать создать что-то свое...

Начав с каркаса маховика и маховиков T19, а также рукоятки и магвелла от Cynthia (от Sillybutts), я работал над тем, чтобы объединить их в функциональный конечный продукт.

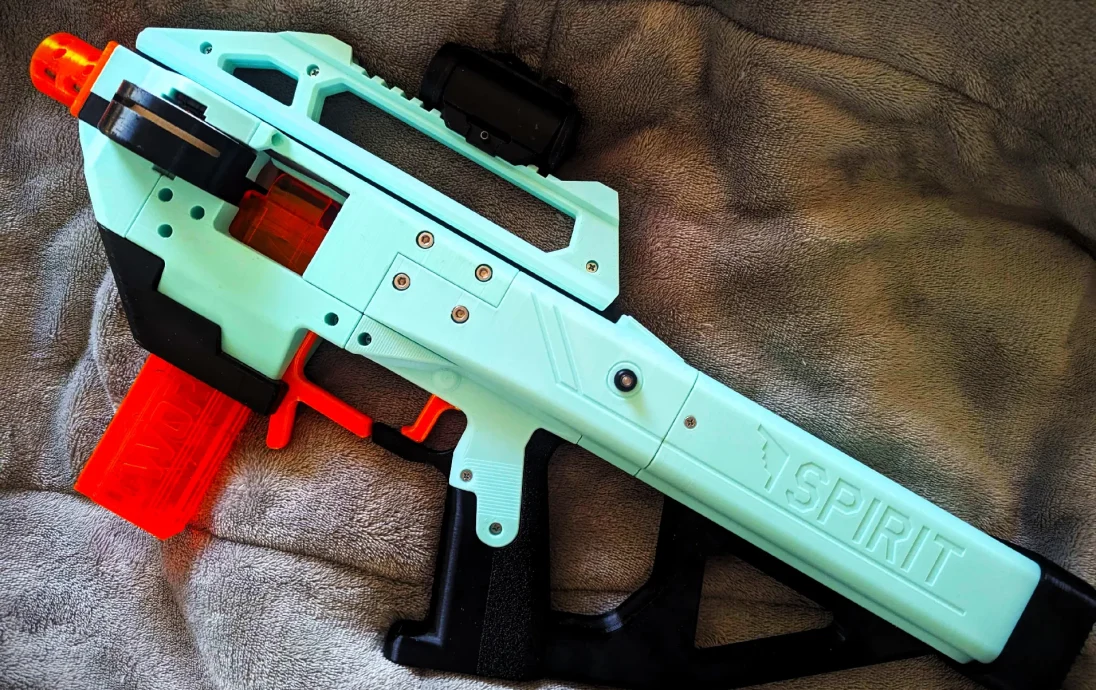

В результате я остался вполне доволен; мощный бластер в стиле SMG с превосходными характеристиками (во всяком случае, он мне нравится).

Особенности:
Регулируемая начальная скорость от 0 до 225 футов в секунду (зависит от дротика). На данный момент есть три преднастроенных режима на 120, 150 и 200 кадров в секунду (с хорошими дротиками).
Способен совершать более 15 стрел в секунду благодаря соленоиду FTW Hyperdrive с двойной пружиной.
7 блокируемых режимов стрельбы (полуавтоматический, полностью автоматический, серийный, бинарный, «Преданность» [например, Titanfall/Apex], нарастающий, реверс).
Счетчик боезапаса и считывание напряжения аккум��лятора.
Режим турнира (упрощенное меню, режим ожидания до версии).
Дополнительный затыльник из ТПУ.
Дополнительная поддержка для захвата с отверстием для большого пальца.
Дополнительный дульный срез BCAR (подшипниковый центрирующий и нарезной). Тесты показывают повышение точности при потере производительности <5%.
Примечания **ПРОЧИТАЙТЕ МЕНЯ**:
ДЕТАЛИ НЕ ПРЕДВАРИТЕЛЬНО ОРИЕНТИРОВАНЫ ДЛЯ ПЕЧАТИ. Детали, которым необходимы опоры, указаны в комментариях к списку файлов. При ориентации деталей обратите внимание на сильно скругленные края; эти скругления вряд ли будут напечатаны чисто, если они неправильно ориентированы. При правильной ориентации эти детали будут печататься с красивым квадратным блоком поддержки, который легко снять.
Сборки .f3d и .step на данный момент немного отстают от опубликованных файлов, поэтому я рекомендую пока использовать файлы, опубликованные в Printables, а не извлекать их из сборок.
Клетка и маховики должны быть напечатаны термостойкой нитью (PETG, ABS, ASA и т. д.), поскольку двигатели могут нагреваться достаточно, чтобы размягчить PLA.
Все должно поместиться в прикладе за соленоидом, включая батарею, поэтому будьте осторожны с проводкой. Используйте деталь «Сепаратор», чтобы отделить батарею от проводки внутри приклада.
Проведение проводов двигателя через туннель для проводов в части FrontBlock лучше всего осуществлять, обернув 3 провода двигателя небольшой термоусадкой, нанеся смазку, протолкнув провода как можно дальше, а затем вытянув их с помощью кирки/пинцета.
Последняя версия программного обеспечения Arduino включает в себя код, использующий функции прошивки Flyshot ESC от torukmakto4. Flyshot совместим только с некоторыми старыми регуляторами скорости, в которых используется заводская прошивка SimonK. Чтобы узнать больше о Flyshot и его прошивке на ESC, посетите блог torukmakto4. С помощью Flyshot вместо установки значения газа мы можем установить целевое число оборотов в минуту. В сочетании с другими оптимизациями это повышает производительность по всем направлениям; ос��бенно при работе на меньшей мощности.
Части:
1x Arduino Nano/Pro Micro
2 резистора для создания делителя напряжения 16,8 В → 5 В (47 кОм/20 кОм)
1 резистор для подключения затвора MOSFET к земле (10 кОм)
1x МОП-транзистор IRLB3034
1x 1N5404 (или аналогичный) Выпрямительный диод
1x стабилитрон 1N5357
2 мотора и винты Kelly Industries Plus
1x 0,96-дюймовый 128x64 SSD1306 OLED-дисплей
2x 30-40a регуляторы скорости SimonK
1x преобразователь BEC/UBEC/Buck, если в комплект ESC он не входит
1 аккумулятор 4S (должно подойти ~1500 мАч)
1x соленоид FTW Hyperdrive, с двойной пружиной, СНИМИТЕ ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1x прямоугольный переключатель KCD1-101 SPST
1x 12x12x5 мм кнопочный переключатель мгновенного действия
1x микропереключатель Cherry/ZF DB2
провод 20га для моторов
Провод 16/18ga для силовых проводов
пучок перемычек / соединительного провода (лучше всего использовать сплошной медный провод 24ga)
1 штекерный разъем XT60
2 пружины Click-Pen для фиксатора магазина и спускового крючка
1 штифт 3/32 x ~ 3/4 дюйма для шарнира освобождения магазина.
2 винта M2,6 x 10 мм (нерф) для крепления триггерного переключателя
~50 винтов с плоской головкой #4 x 3/8 дюйма (предпочтительно с крупной резьбой)
1 винт 10-32 x 1-½ дюйма с потайной головкой (для дополнительной ручки с отверстием для большого пальца)
1x 10
