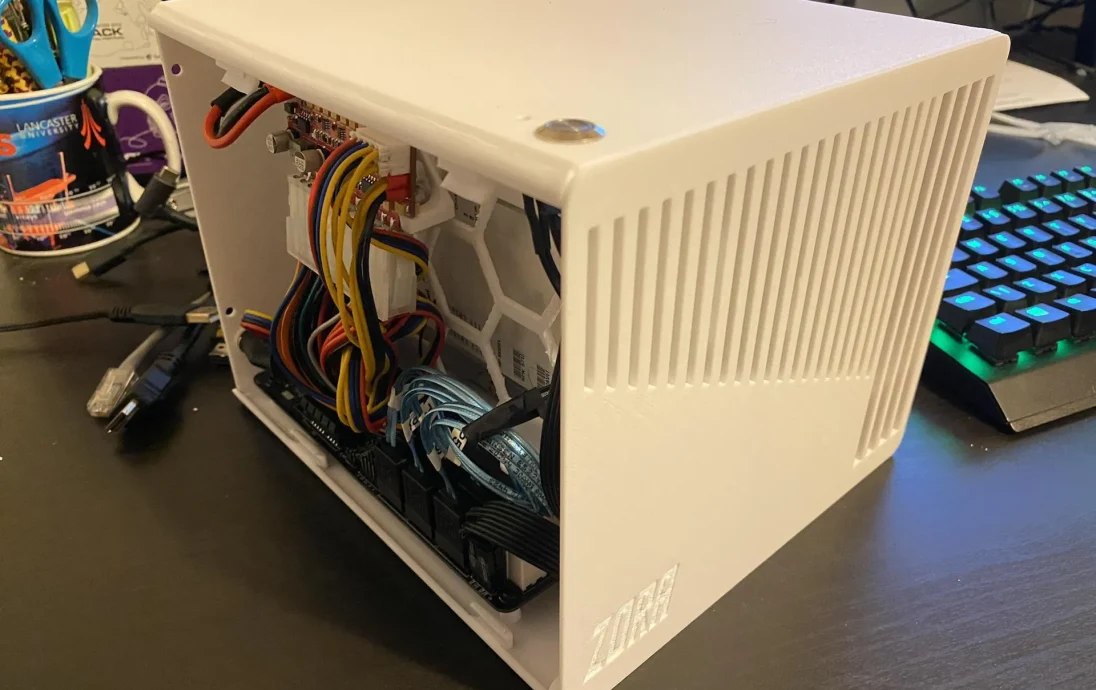

Zora: NAS Mini-ITX с 5 дисками

ЗОРА

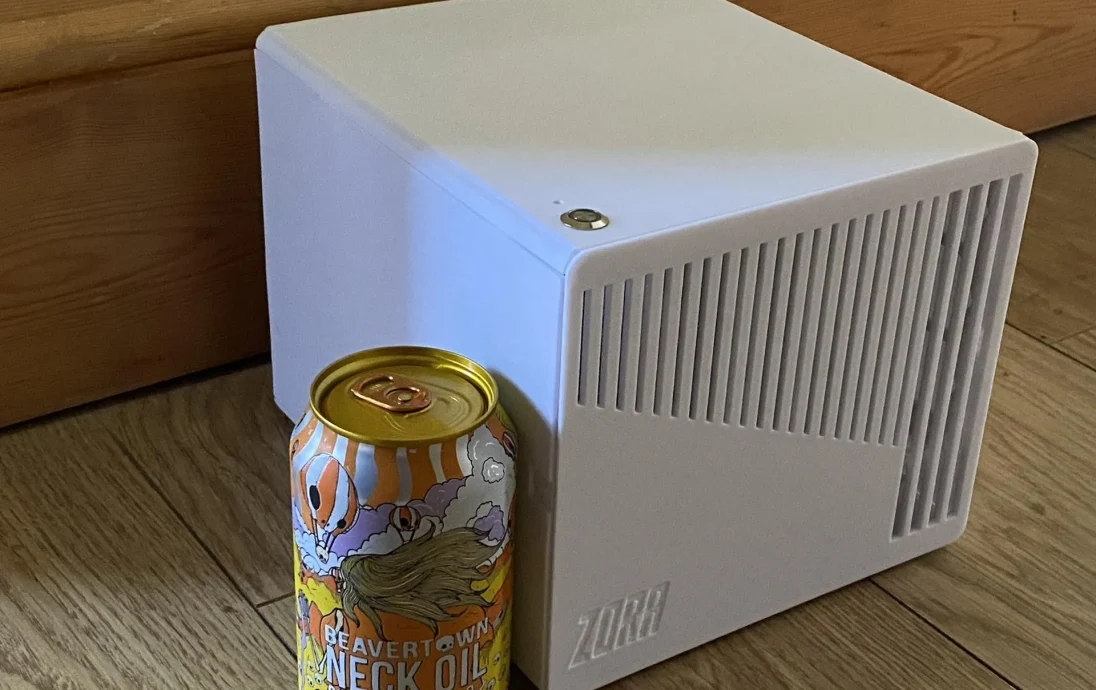

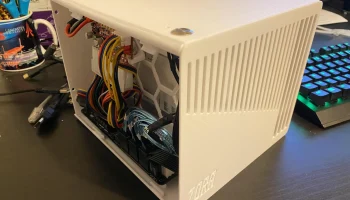

Корпус NAS емкостью 6,1 л с 5 отсеками и возможностью горячей замены.

Печать с использованием нити PETG высотой слоя 0,2 мм. ~660 г нити

Разработано в OnShape

Спецификация материалов
Основные компоненты
1 материнская плата Mini ITX + ЦП + память (в целом сверхнизкий профиль)
1 объединительная плата Jonsbo N1
1x6-портовый кабель SATA под углом 90 градусов
1 блок питания DC-ATX
1 удлинительный кабель ATX длиной 20 см
1x внешний источник питания переменного и постоянного тока
1 тонкий вентилятор 120 мм (15 мм)
Дополнительные компоненты
4x ножки для мебельных подушек
1x решетка вентилятора 120 мм
Компоненты передней панели
1x кнопка 12 мм со светодиодом 5 В
1x 3 мм светодиод
1x кабели передней панели
Крепежи
8x 4x2 мм Дисковые магниты — Передняя панель/корпус
20 винтов с буртика��и 6#-32x5 для жестких дисков с прокладками — жесткие диски
5x 6#-32x5 винты для жесткого диска — объединительная плата к отсеку для жесткого диска
4x 6#-32x6 Винты корпуса — отсек для жесткого диска к корпусу
4x M3x5x7 винты для материнской платы — Материнская плата
4x 5x10 КБ Винты вентилятора — Вентилятор
8x 6#-32x6 Винты корпуса — Корпус
Примечания к компонентам
Материнская плата

Идеально подходит для систем с низким энергопотреблением, таких как системы N5105 или N100.
БХД-1264-NAS (N100)
CW-ADLN-NAS (N100/N305) <--- задний ввод-вывод, специально разработанный для этого
BKHD-N5100-NAS-I226 (N5105)

Конструкция корпуса такова, что максимальная высота любых компонентов материнской платы (включая кулер ЦП), расположенных под отсеком для жесткого диска, должна составлять менее половины экрана ввода-вывода (т. е. ThinITX).

Приобретя материнскую плату CW-ADLN-NAS с Jonsbo H400S White, вентилятор можно снять, оставив процессор пассивно охлаждаемым.

Крепежи

Используемые винты с буртиком для жесткого ди��ка имеют следующие характеристики:

Диаметр крышки: 10,30 мм
Диаметр резьбы: 3,4 мм
Диаметр полированного стержня без резьбы: 4,53 мм.
Общая длина: 11,3 мм
Толщина крышки: 1,47 мм
Длина полированного стержня: 4,83 мм.
Длина резьбы: 5 мм
Сборка
Прижмите магниты к верхней панели, нижней панели и передним панелям (если они ослаблены, используйте клей).
Прикрепите объединительную панель к задней части отсека для жестких дисков с помощью винтов для жестких дисков.
Прикрепите клетку к верхней панели с помощью винтов шасси, используя один из них, чтобы также удерживать держатель блока питания на месте.
Установите кнопку питания и индикатор активности жесткого диска на верхнюю панель.

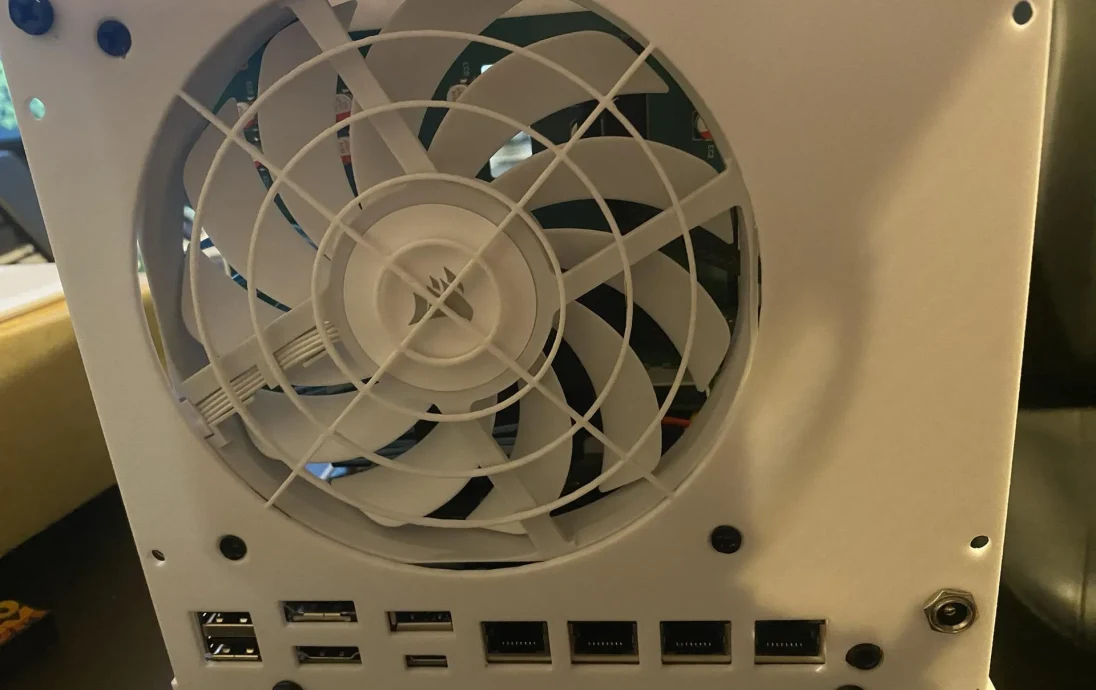

Закрепите вентилятор на задней панели с помощью винтов (дополнительно можно установить решетку вентилятора).
Прикрепите заднюю панель к основанию винтами шасси.

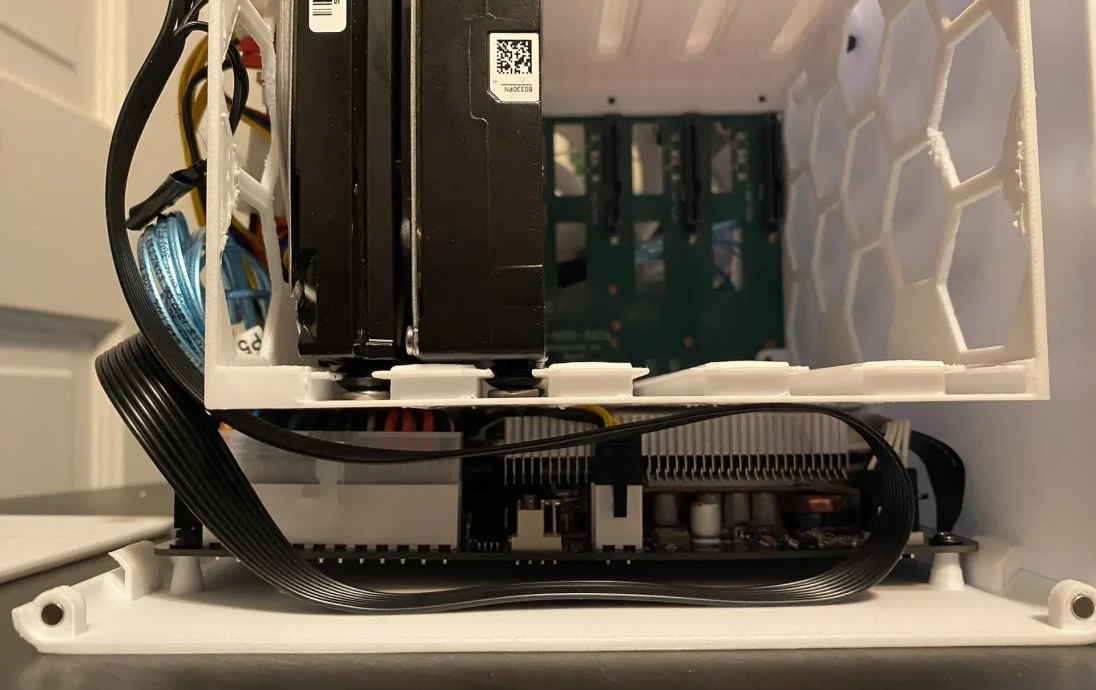

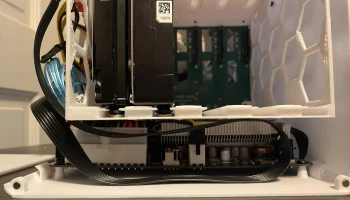

Прикрепите материнскую плату к основанию с помощью винтов для материнской платы и подключите все необходимые кабели и т. д.
Установите разъем постоянного тока на заднюю панель.
Подключите все кабели к объединительной плате
Закрепите заднюю панель сверху винтами шасси.

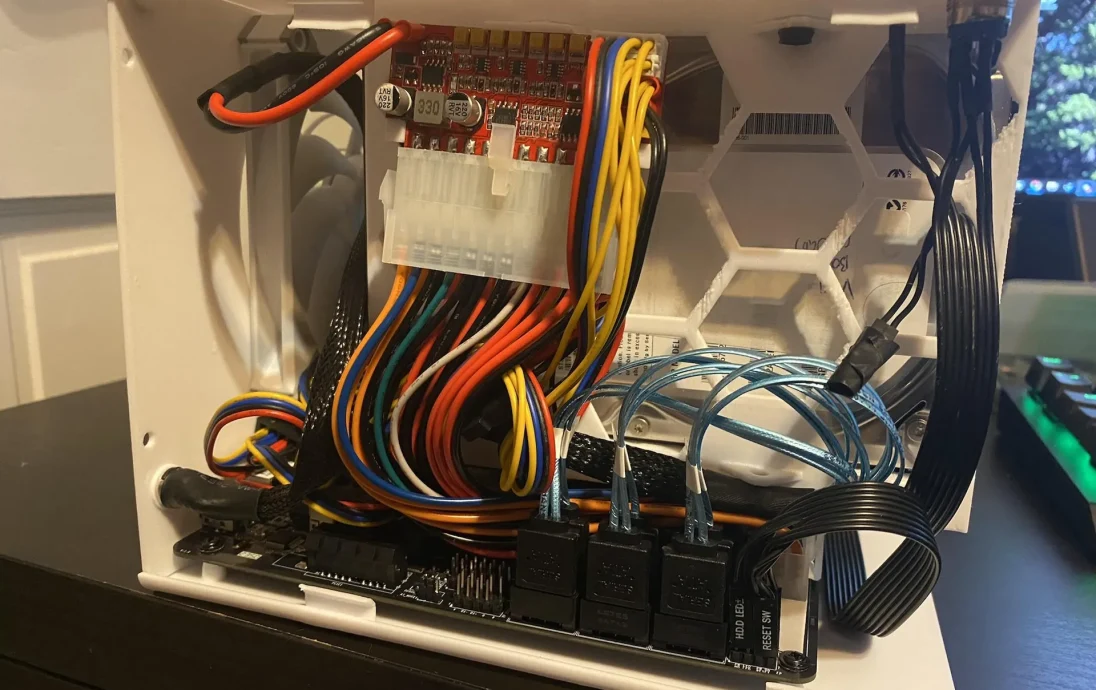

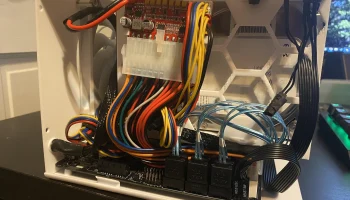

Управление кабелем
Вставьте боковые панели на место, затем закрепите винтами шасси.
По желанию приклейте ножки к нижней стороне
Вверните винты с буртиком прокладки в жесткие диски (два спереди и два сзади), затем вставьте их в отсек.

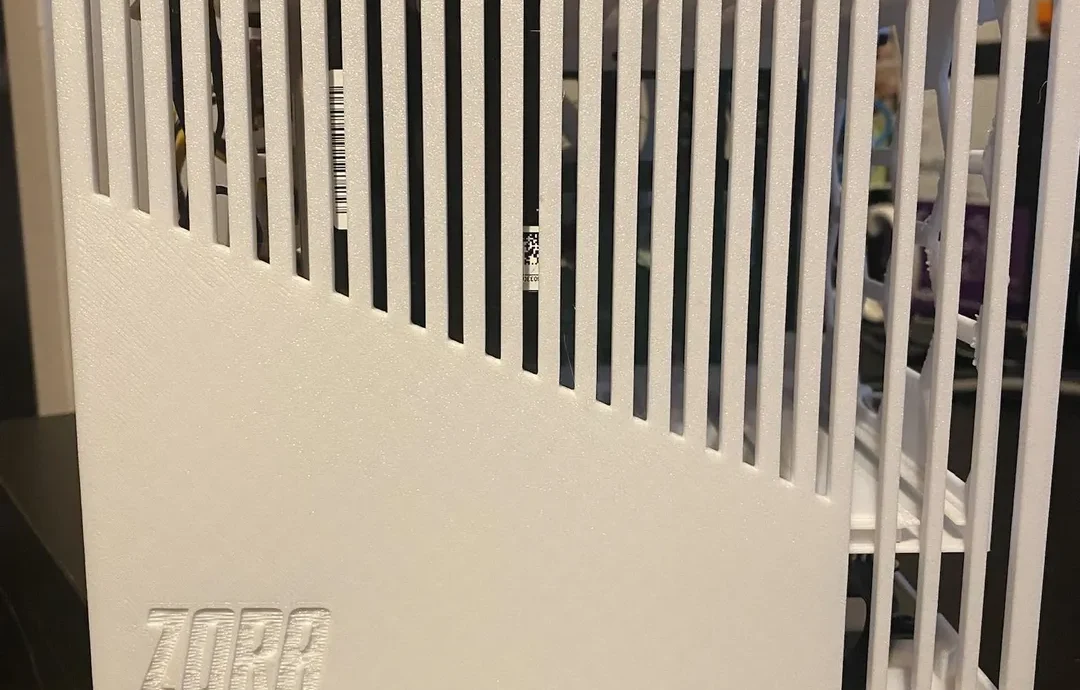

Приклеить переднюю панель
