Утилита Карабин v2

Это прочный карабин, напечатанный на 3D-принтере, с более высокой грузоподъемностью и улучшенной функцией затвора, чем у большинства других карабинов, напечатанных на 3D-принтере.

Очевидно, они не для лазания, они пластиковые. Если вы положитесь на этот карабин, чтобы спасти свою жизнь от падения, вы, вероятно, умрете.

v2 — Улучшенная версия с лучшими воротами:

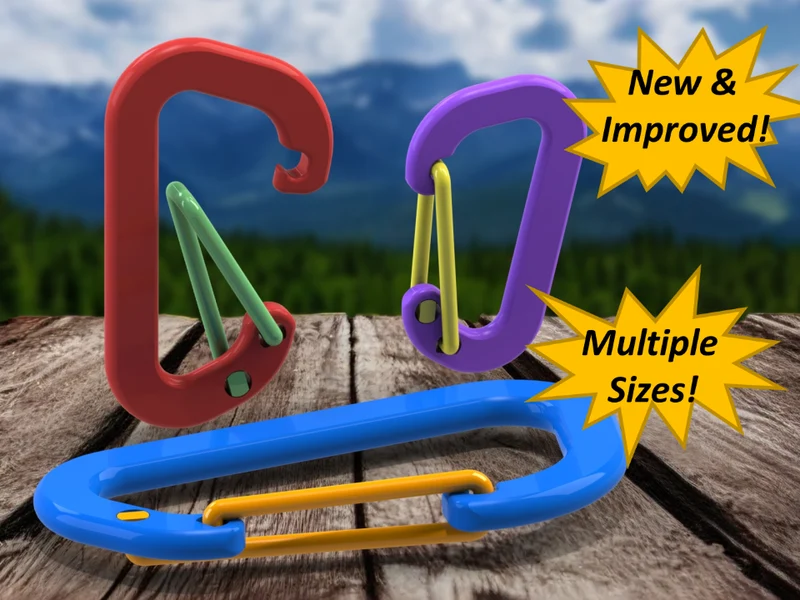

Более надежный, долговечный, простой в сборке и разборке. Измененный профиль рамы для минимизации свеса. Теперь с карабинами трех разных размеров и оригинальными файлами Solidworks.

Особенности:

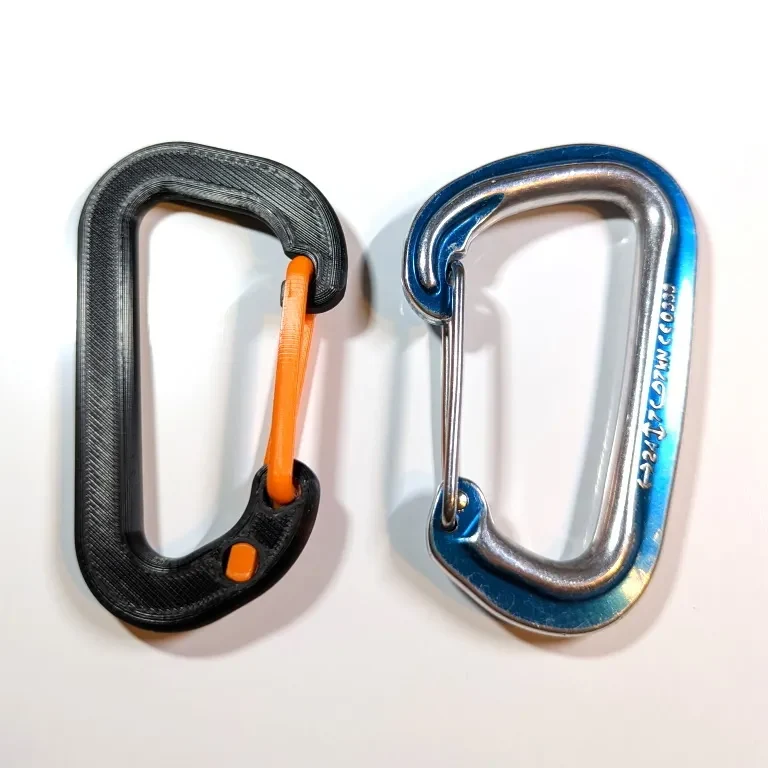

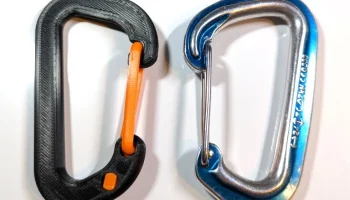

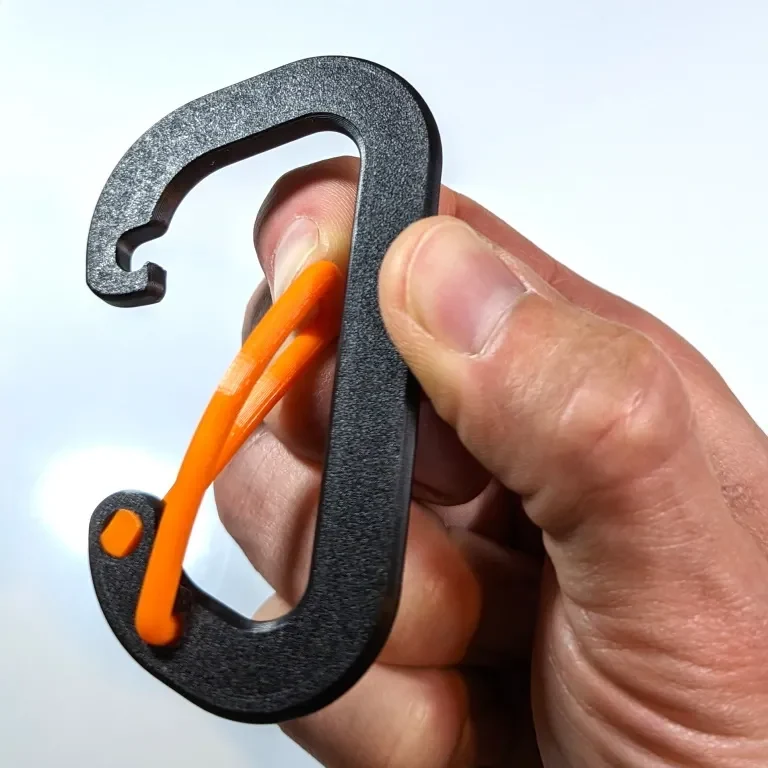

Конструкция основана на карабинах для подъема с проволочными воротами для максимальной прочности и полезности.
Предварительно натянутое натяжение ворот для надежного закрытия
Защелка-крючок, чтобы ворота не выскакивали под нагрузкой
Основная ось прижата близко к позвоночнику для максимальной прочности под нагрузкой.
Легко собирается, ворота с поворотным замком.
Быстрая и простая печать, без подставок и сложных функций.

Я протестировал их под нагрузкой, и они на удивление сильны. Благодаря PLA и заполнению на 50% его разрывное усилие превышает 150 фунтов. При 100% заполнении он составляет более 300 фунтов; на самом деле я не смог его сломать, потому что у меня не было достаточного веса. Дайте знать в комментариях, сможете ли вы сломать твердый и что для этого нужно.

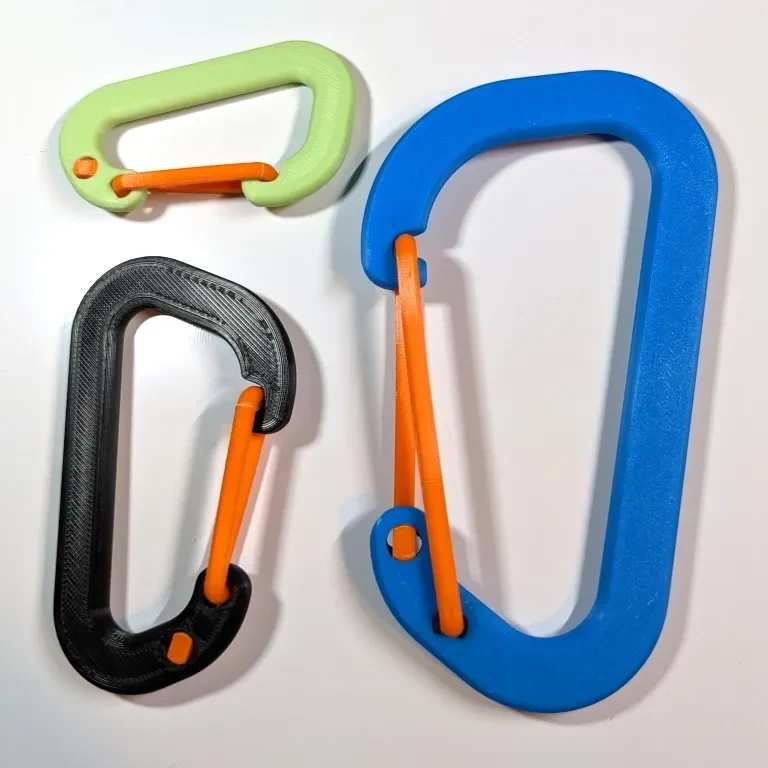

Размеры рамки карабина:
Маленький — 70 х 40 х 5 мм.
Средний — 92 х 52 х 6 мм.
Большой — 134 х 74 х 7 мм.

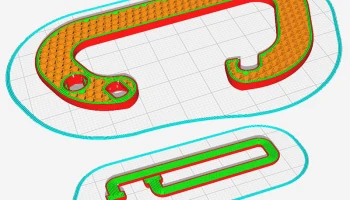

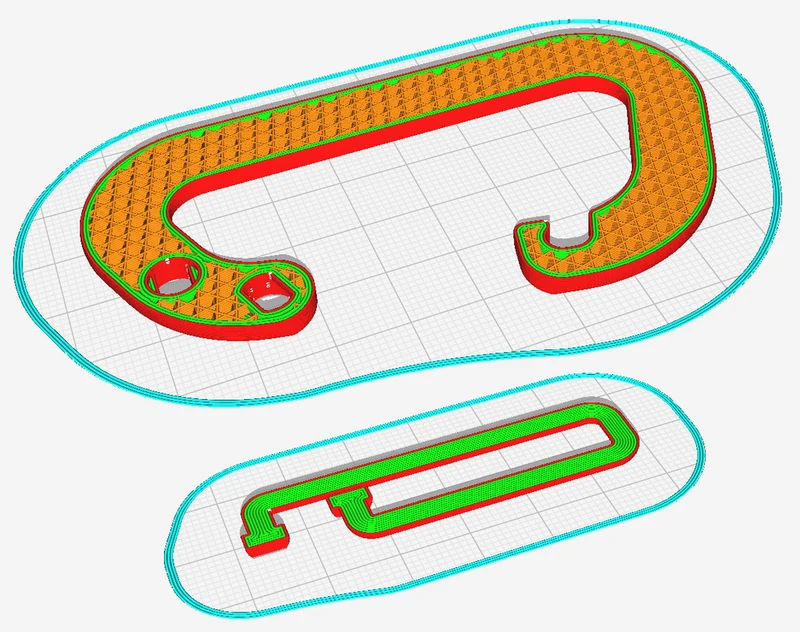

Рекомендации по печати:
Материал: PLA или PETG. Можно попробовать ABS, но он может оказаться слишком хрупким для ворот.
Качество: слой 0,2 мм, сопло 0,4 мм.
Горизонтальное расширение начального слоя: -0,1 — отрицает слоновью ногу.
Нет опор
Карабин Каркас:
Количество линий стены: 3
Заполнение: 50-100 % в зависимости от того, насколько прочным вы хотите.
Карабин Ворота:
Количество линий стен: 6+ полностью заполненных стенок для обеспечения надлежащей прочности пружины.

PETG отлично подходит для обеспечения лучшей упругости ворот, но PLA тоже работает неплохо.

Если у вас возникли проблемы с прохождением ворот через отверстия, это связано с допусками печати. Попробуйте исправить одно или несколько из следующих действий: уменьшите масштаб ворот на 0,2 мм только по оси Z, установите горизонтальное расширение = -0,1 на раме или установите порядок стен = снаружи внутрь для большей точности размеров.

Пост-печать

Ворота в сборе

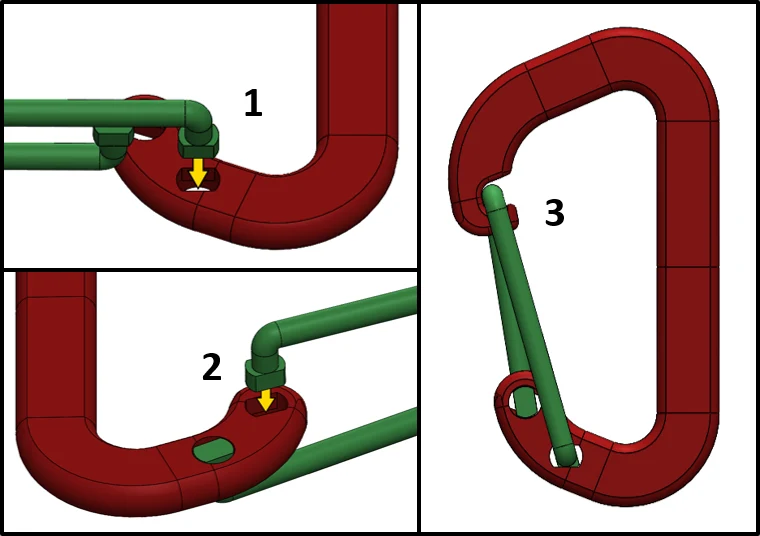

Перед сборкой дайте воротам полностью остыть, чтобы они лучше сохраняли форму под напряжением. Следуйте рисунку ниже. Протолкните концы ворот через меньшую сторону отверстия, сначала нижнее. Он спроектирован так, чтобы плотно прилегать, поэтому вам придется сильно нажимать и покачивать, чтобы справиться с ним.

Как я это разработал

Смоделировано в Solidworks на основе конструкции карабинов для подъема с проволочными воротами. Параметризован для легкой адаптации к различным размерам. Нап��чатал 7 итераций дизайна, пока дизайн не был оптимизирован с точки зрения удобства использования, долговечности, надежности и прочности. Протестировано под нагрузкой и в полевых условиях в течение многих месяцев.
