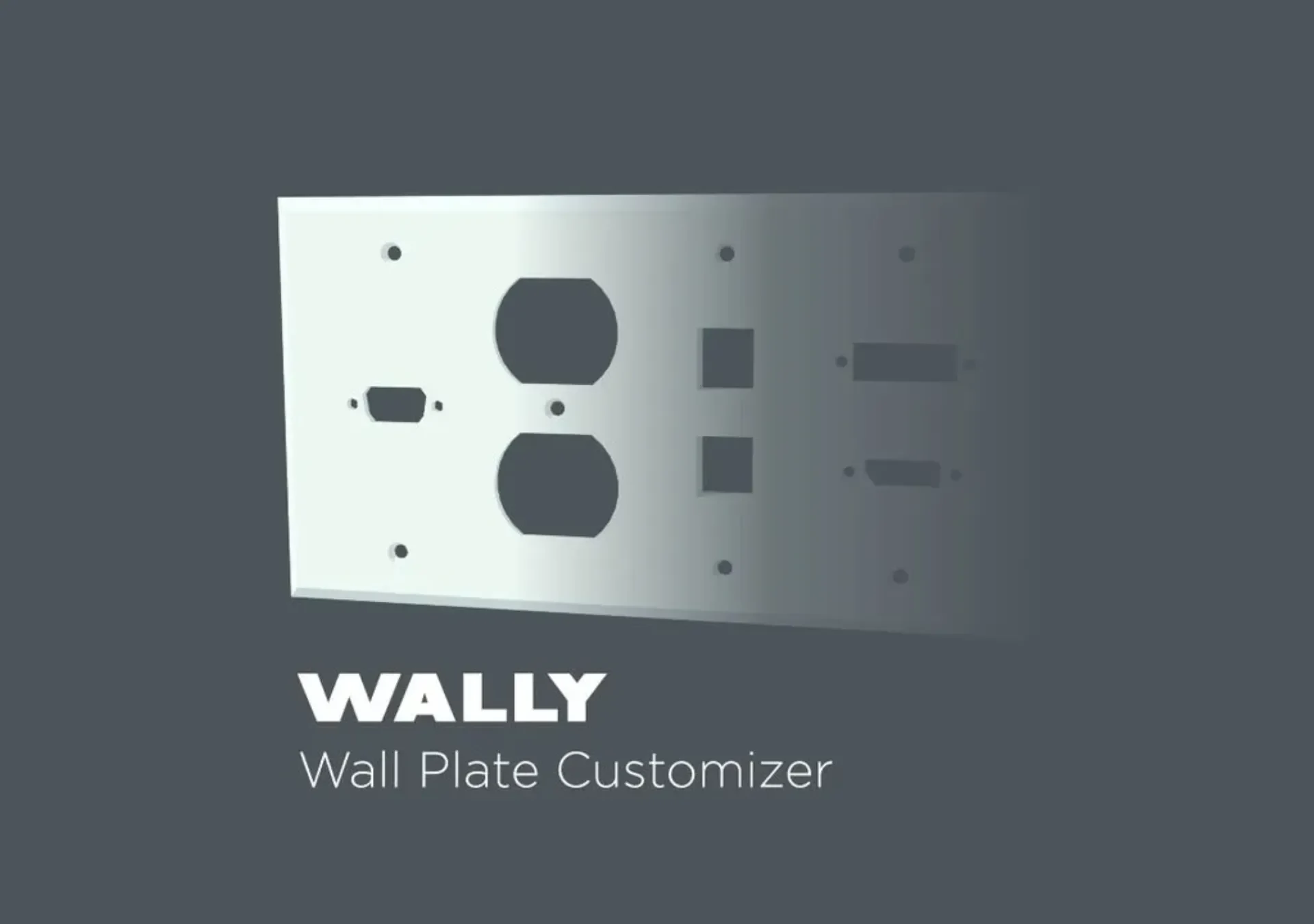

WALLY - Настенная тарелка по индивидуальному заказу........

ПОБЕДИТЕЛЬ КОНКУРСА «CUSTOMIZER CHALLENGE» — категория «Полезно»

Обновление v1.3: добавлены три размера тарелок: «Стандарт», «Джуниор-Джамбо» и «Джамбо». Если у вас в стене дыра побольше, это может помочь.

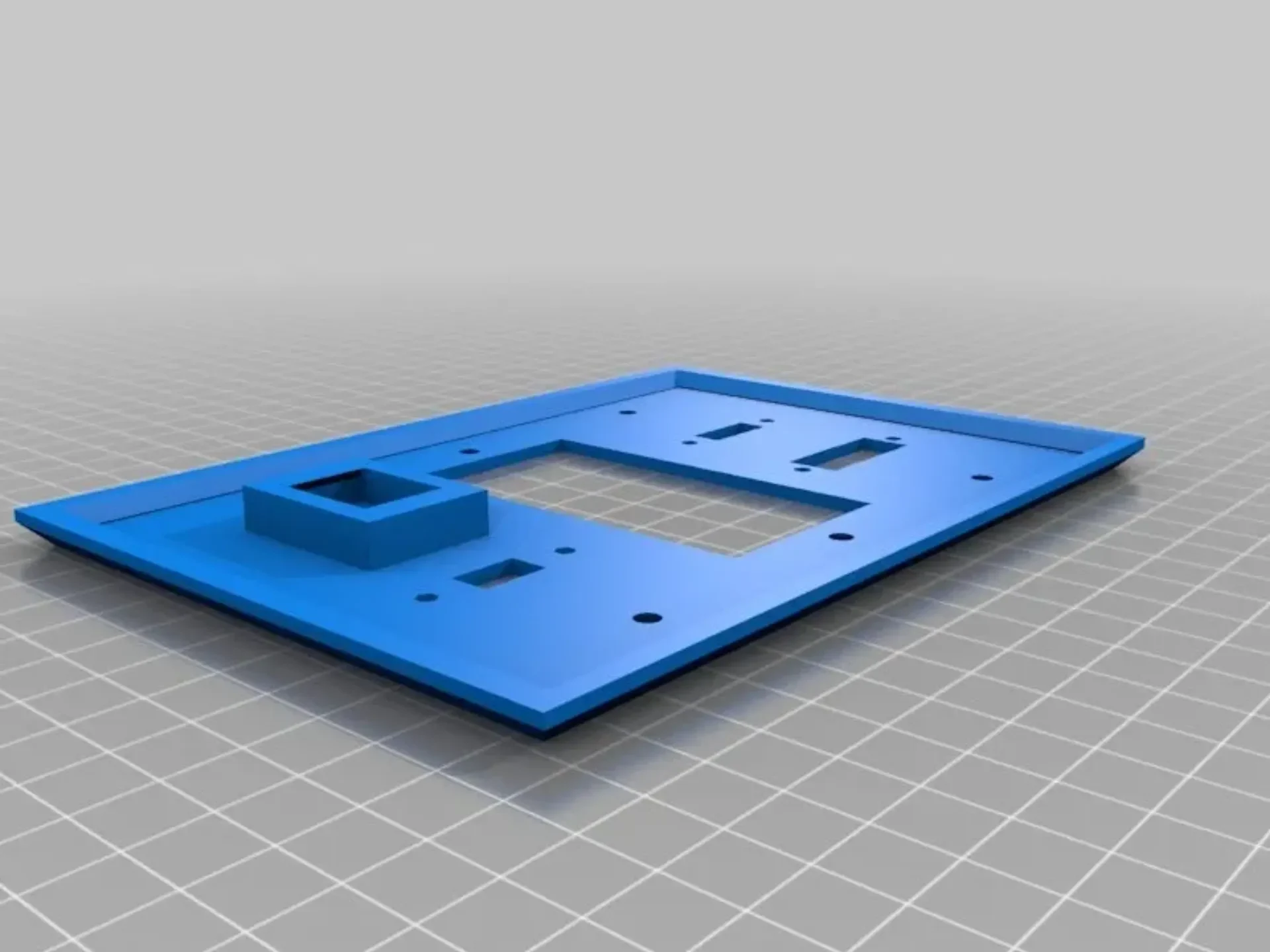

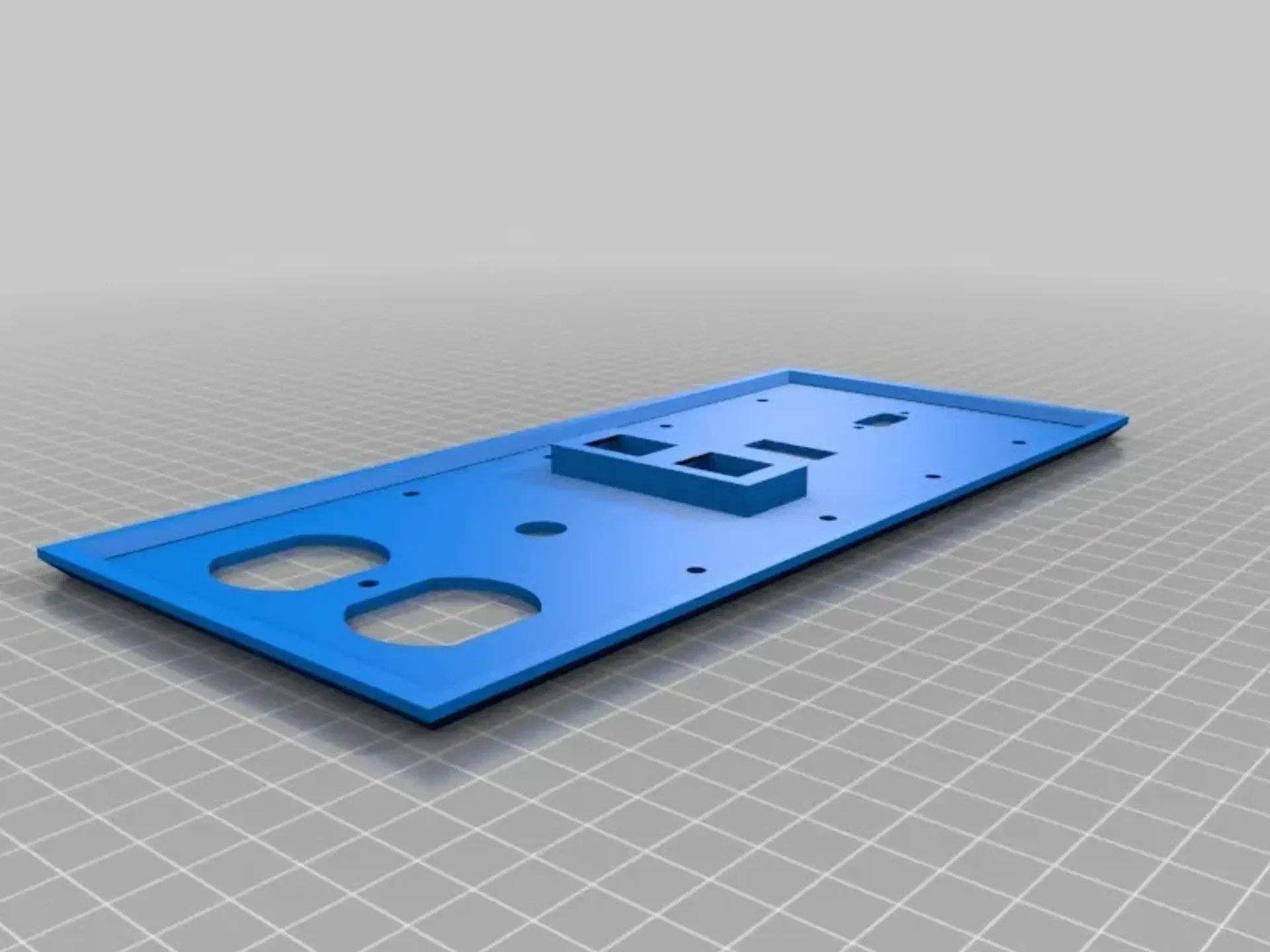

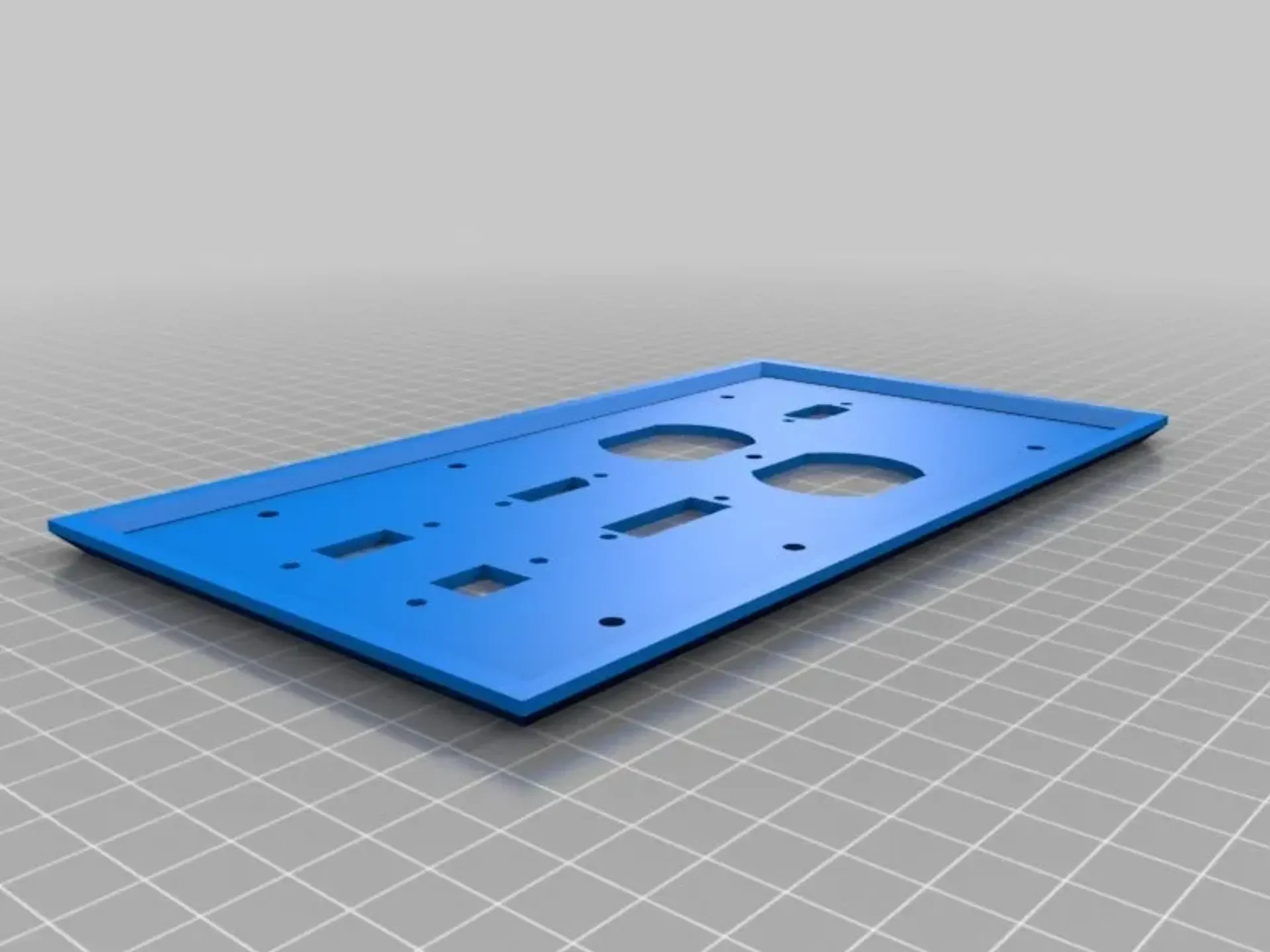

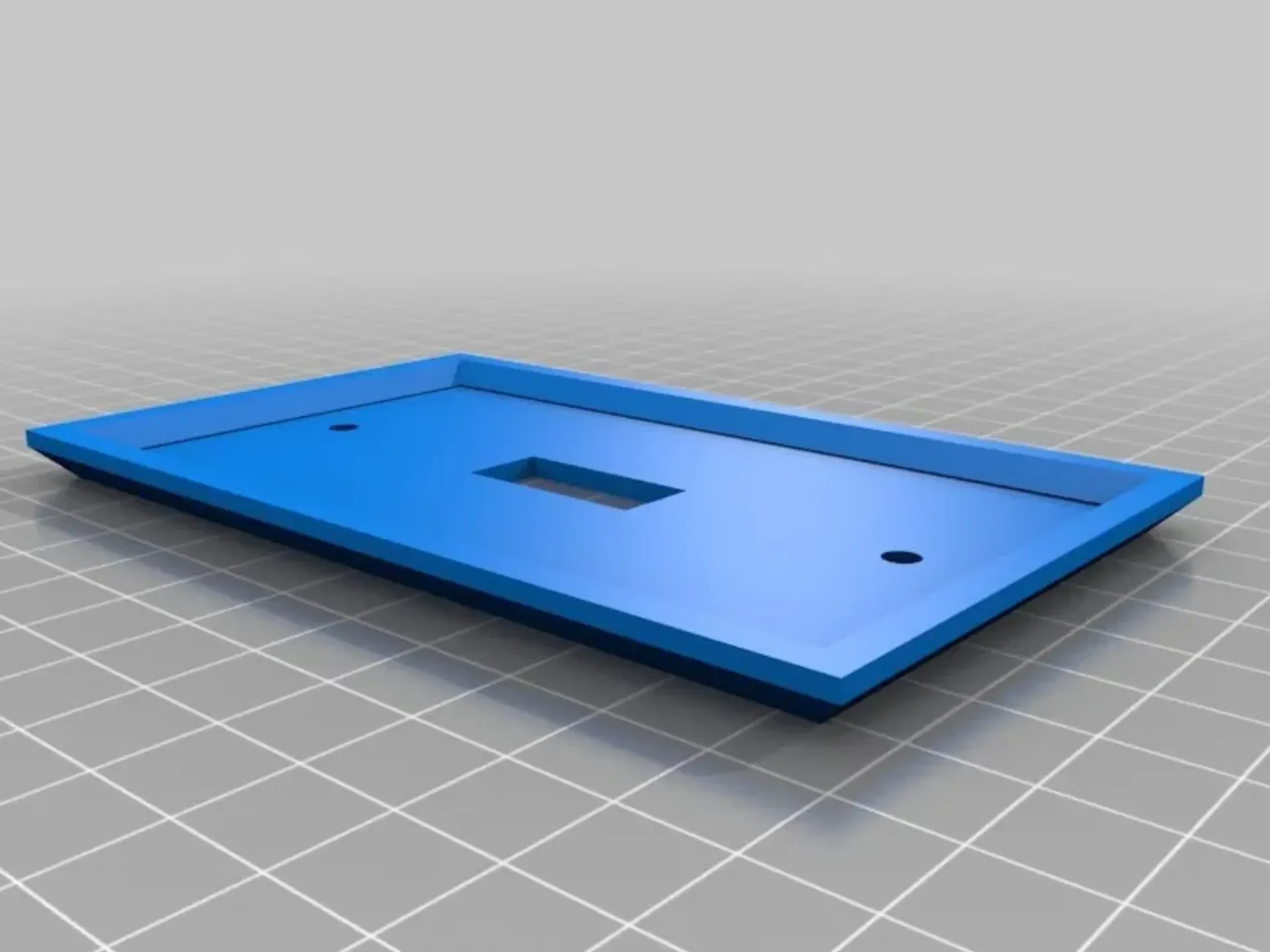

Итак, вот моя первая модель, созданная в OpenSCAD. Я нашел то, что действительно выиграет от параметрической модели: настенные пластины. Я создал модель OpenSCAD, которая позволяет вам выбирать из списка 18 типов стилей разъемов/розеток, которые затем создают правильно ориентированную и смоделированную 3D-модель для немедленной 3D-печати.

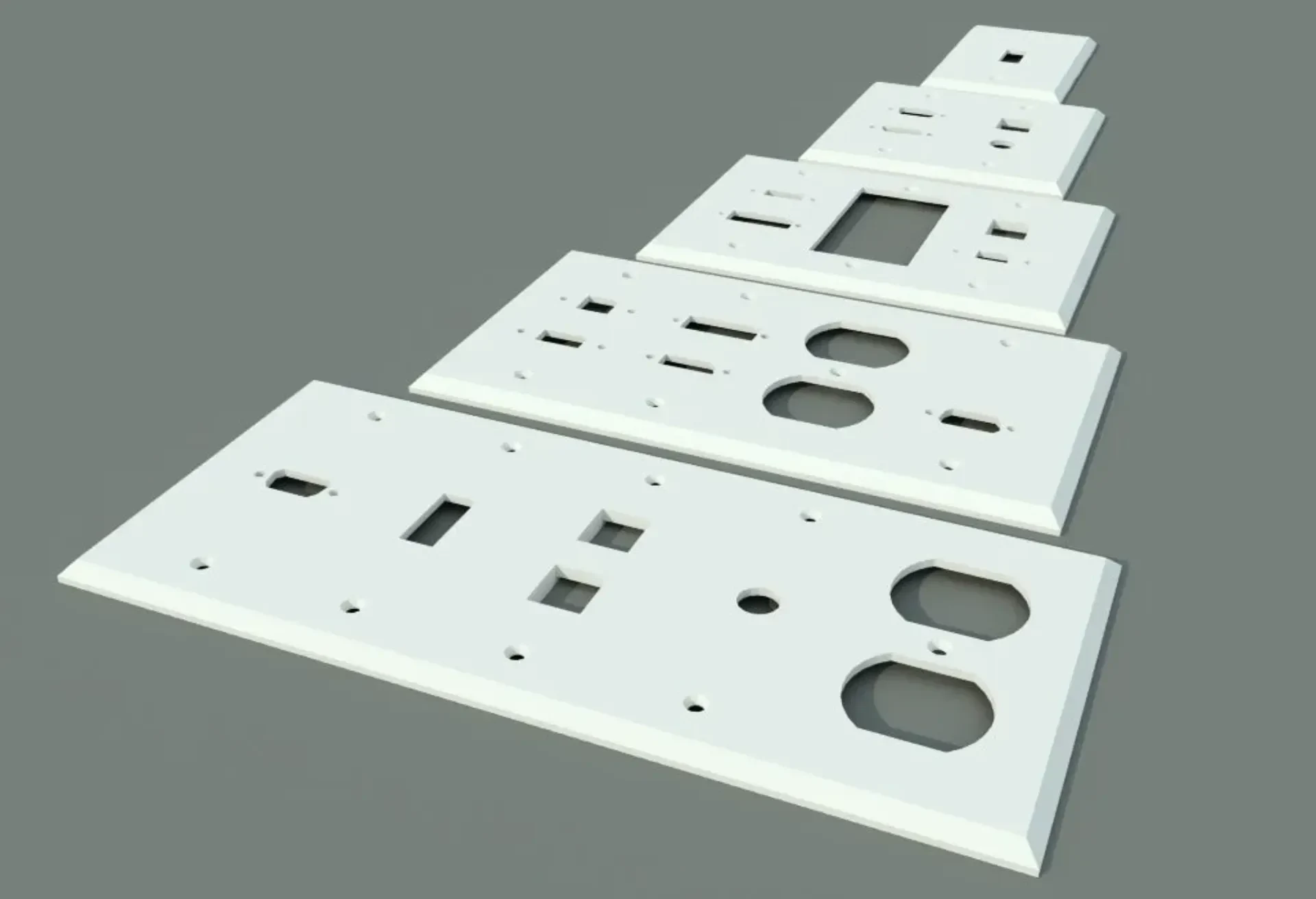

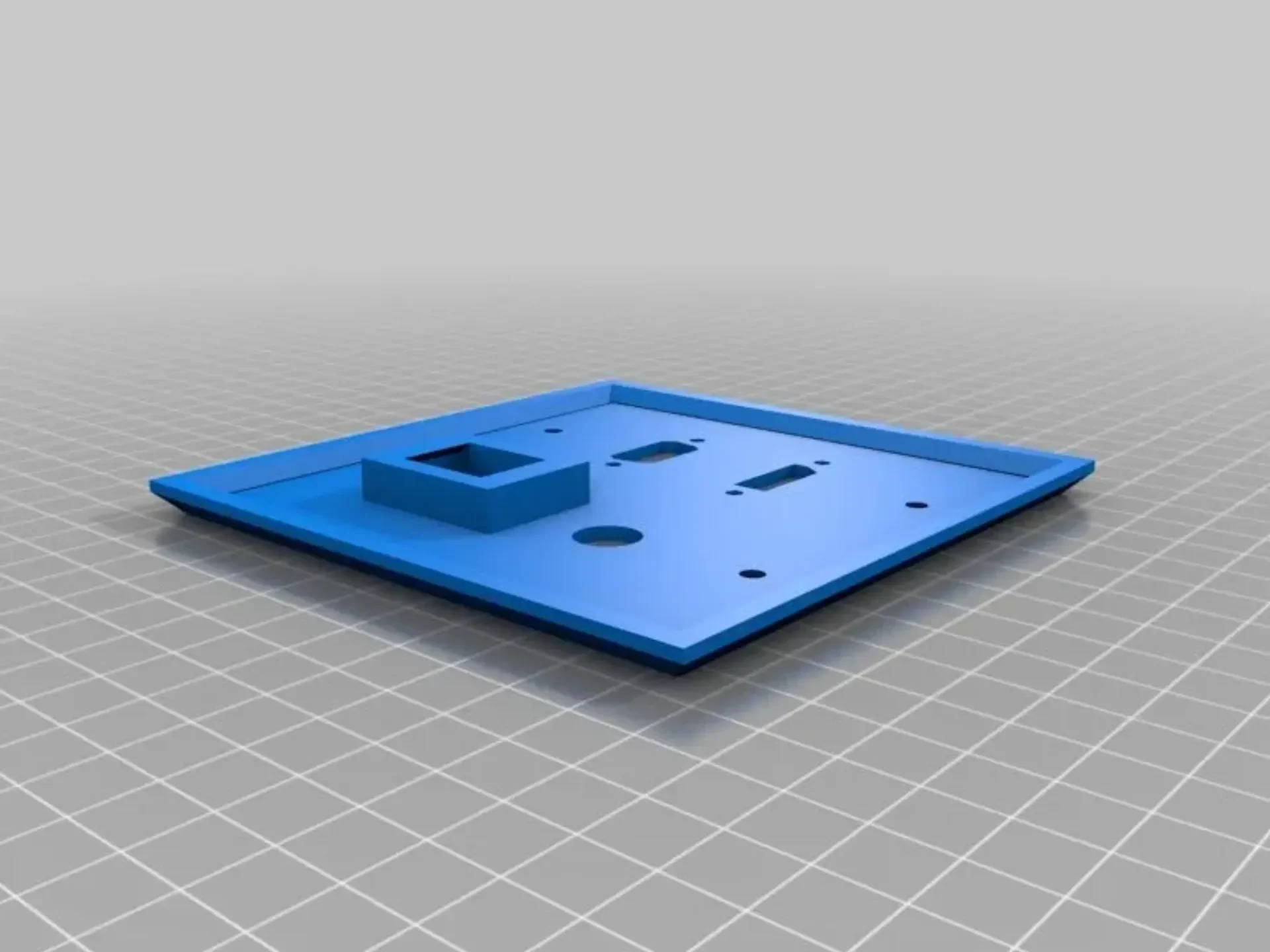

Итак, какие опции я включил в этот файл? Ну, я позволил пользователю выбирать любую ширину от 1 до 5 «пластинок». Они были измерены по размерам стандартных электрических коробок и должны соответствовать отверстиям для винтов в существующих коробках. Список доступных стилей вилок и розеток приведен ниже:

Пустой порт
Тумблер (занимает всю пластину)
Дуплексная розетка (занимает всю пластину)
Rocker/Designer Plate (занимает всю пластину)
Кистоун Джек
VGA-порт
HDMI-порт
Порт DVI-I
Дисплейпорт
Порт Cat5e/Cat6
USB-порт
Порт USB-B
Порт Firewire IEEE 1394
Порт DB-09
Порт PS2
F-тип/коаксиальный порт
S-видео порт

Разъем для стереонаушников. За исключением № 2-4, все типы разъемов являются модульными и размещаются сверху, снизу или по центру с��зданной настенной панели. Все порты (за исключением розеток и гнезд Keystone) предназначены для подключения кабелей DataPro.net для монтажа на панели.

Я спросил своего друга-математика, может ли он подсчитать возможное количество комбинаций вилок и пластин, и это число большое, очень большое. По его оценкам, вы можете сгенерировать в общей сложности 850 789 801 599 возможных перестановок. Это, возможно, один из самых настраиваемых объектов на Thingiverse на данный момент. Если вы хотите проверить его расчеты, вот некоторые любопытные подробности: http://thenewhobbyist.com/wall\_plates.txt

Также я включил более подробную информацию и несколько дополнительных изображений в сообщение в блоге здесь: http://thenewhobbyist.com/2013/02/designing-with-parameters/

Журнал изменений:

Обновление v1.1: зашел в Home Depot и взял несколько нас��енных пластин, чтобы внести несколько исправлений (спасибо 3dsteve). Я исправил расположение винтов на пластинах «тумблер», «розетка» и «дизайнер/кулиса». Если вы создали один из них, возможно, вы захотите создать его заново.

Обновление v1.2: Добавлен «Длинный тумблер» для лэрда.

Обновление v1.3: добавлены три размера тарелок: «Стандарт», «Джуниор-Джамбо» и «Джамбо». Если у вас в стене дыра побольше, это может помочь.

Инструкции

Откройте WALLY в Customizer, нажав «Открыть в Customizer».

Выберите ширину тарелки

Выберите варианты вилок или полных пластин в соответствии с вашими потребностями. Примечание. Три типа вилок заполняют всю лицевую панель (тумблер, кулисный/дизайнерский и дуплексный выход). Выбор одного из них приведет к игнорированию любого параметра, установленного в нижнем отверстии этой панели.

Распечатать

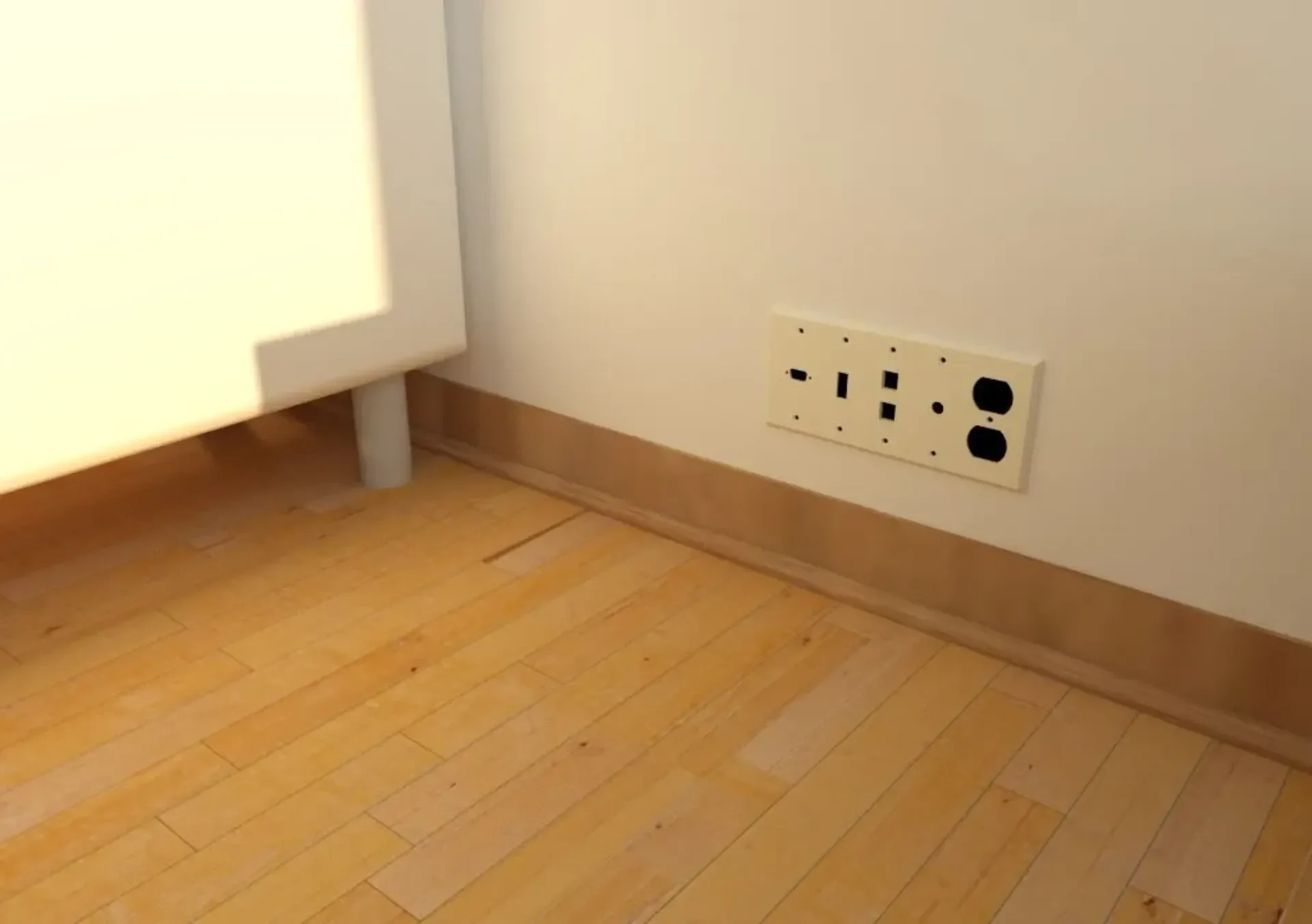

Установите индивидуальную настенную пластину
