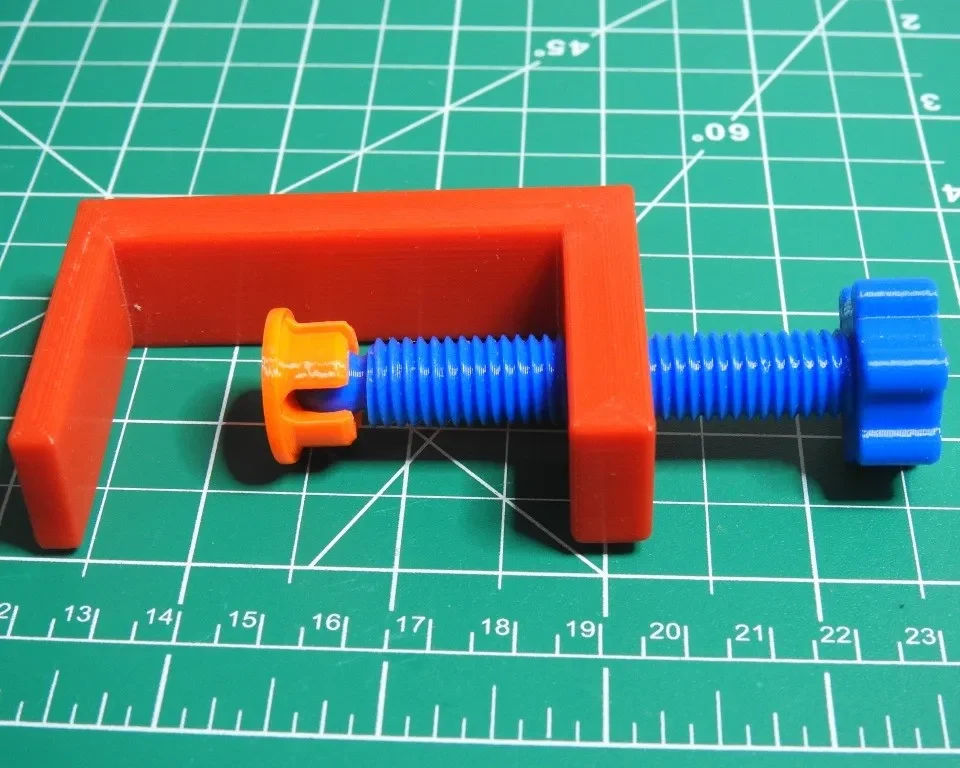

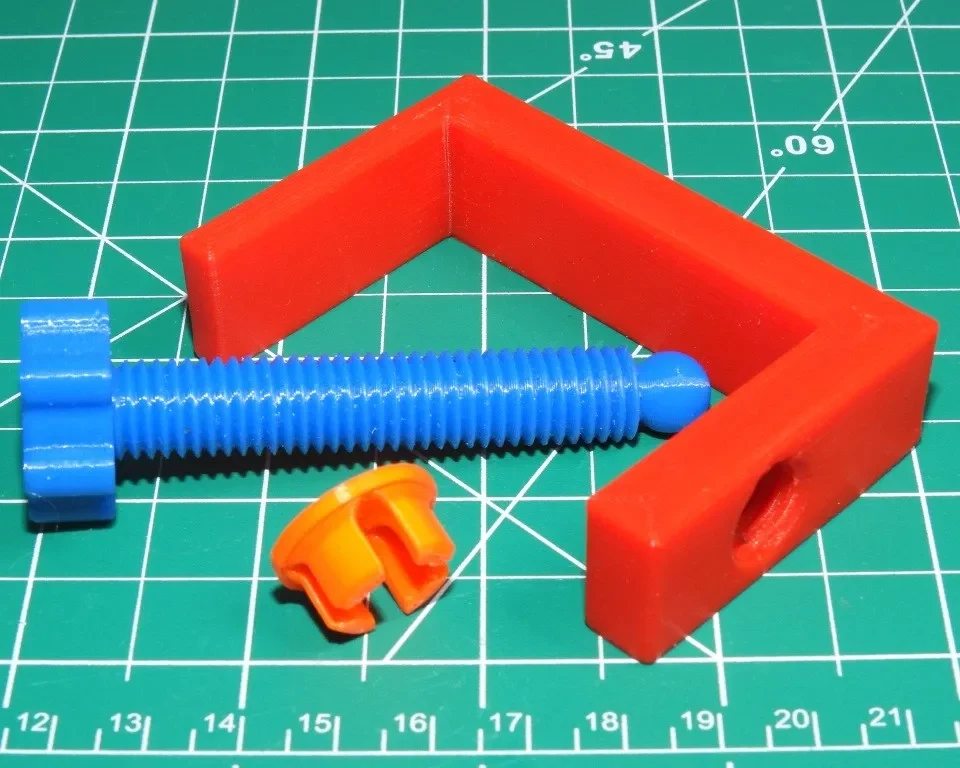

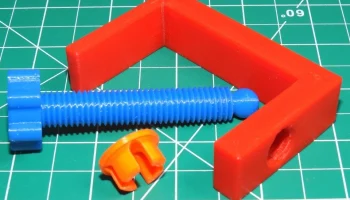

C-зажим (настраиваемый Fusion)

Я разработал этот зажим для крепления подставки для счетчика пряжи, но его также можно использовать в качестве зажима общего назначения.

Он полностью параметрический (измените значения переменных во включенном файле Fusion 360).

Я включил STL с тонким верхом, чтобы он соответствовал вырезу подставки для пряжи.

Я также включил более толстый и прочный STL для более общих целей.

Печать

Никаких особых требований к печати и поддержки не требуется. Я использовал PETG для прочности. Я использовал слой .20 для хорошего разрешения резьбы.

Рамка предназначена для печати на боковой стороне с небольшим прямоугольным вырезом в нитях вверх. Не добавляйте никаких опор в резьбовое отверстие.

Винт предназначен для печати в вертикальном положении. Вы получаете лучшую нить при вертикальной печати.

Сборка

Fusion 360 создает хорошие потоки, но поначалу они могут быть немного тугими. Я использую метод, полученный от хорошего друга: нанесите немного WD-40® на резьбу и попеременно затягивайте и ослабляйте ее, работая до тех пор, пока она не закрутится хорошо во всем диапазоне. После этого обязательно тщательно очистите детали — если только вам не нравится запах WD-40®.

Обновить

Я внес небольшое изменение в исходные параметры конструкции, чтобы винт можно было размещать в рамке не по центру, а в другом месте. {Все остальные файлы остаются прежними.}
