Тиски для печати

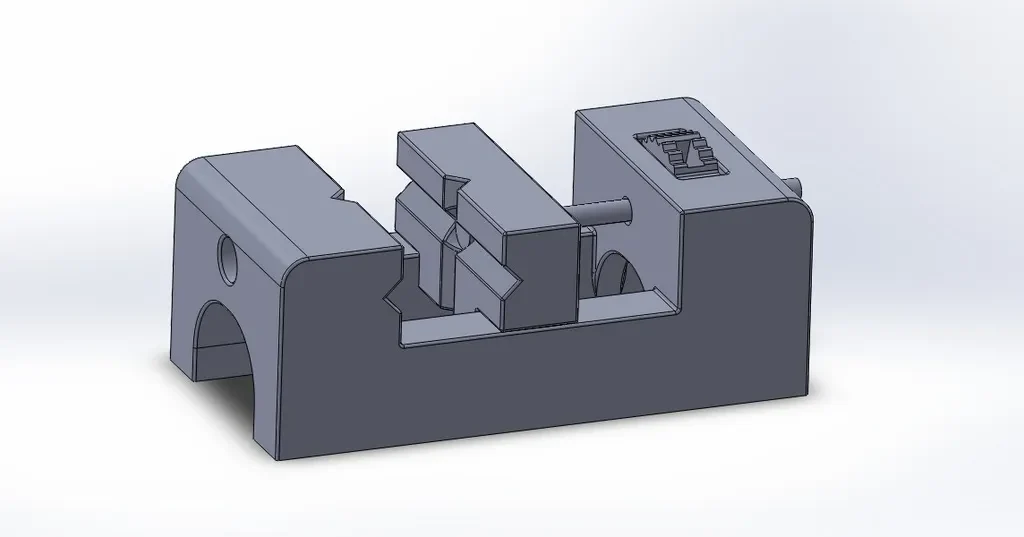

Небольшие тиски, на которых можно распечатать, губки шириной 2 дюйма и могут открываться на расстояние до 1,5 дюйма. Используйте крестообразную головку M4x60 мм от Lowe's и 2 гайки M4, одну в задней части губки, чтобы зафиксировать крепежный винт, а другую — в цилиндрическом колесе.

Это проект для школьного класса, который я сделал. Я еще не распечатал его, но скоро сделаю это. Зазор между челюстями имеет радиус 0,5 дюйма, так что, надеюсь, вам не придется его перекрывать.

Примечание. Это было нарисовано в дюймах.

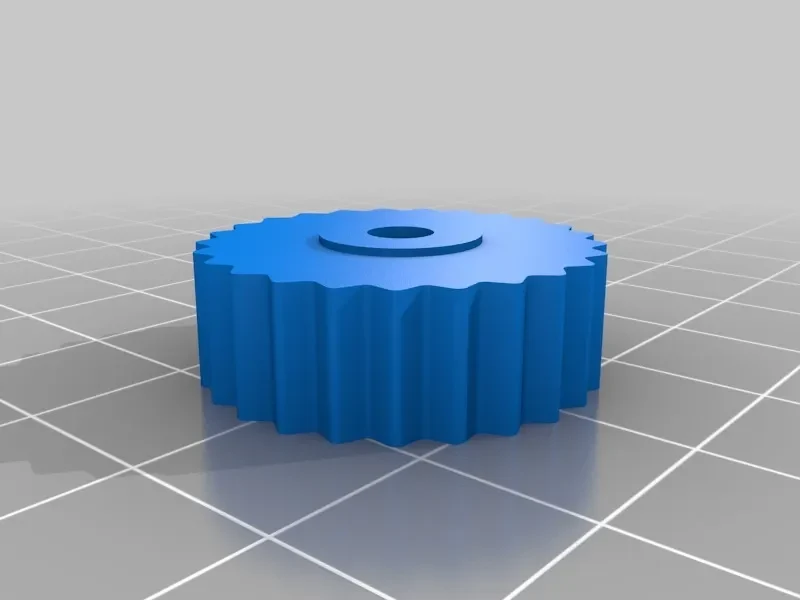

Редактировать: колесо было обновлено, чтобы иметь выступ только с одной стороны, пожалуйста, поместите выступ сзади, чтобы при затягивании челюсти усилие прикладывалось к этому небольшому выступу, чтобы его было легче поворачивать. Я понял, что без профессиональной машины было бы практически невозможно напечатать вытянутый профиль толщиной 0,010 дюйма на нижней стороне.

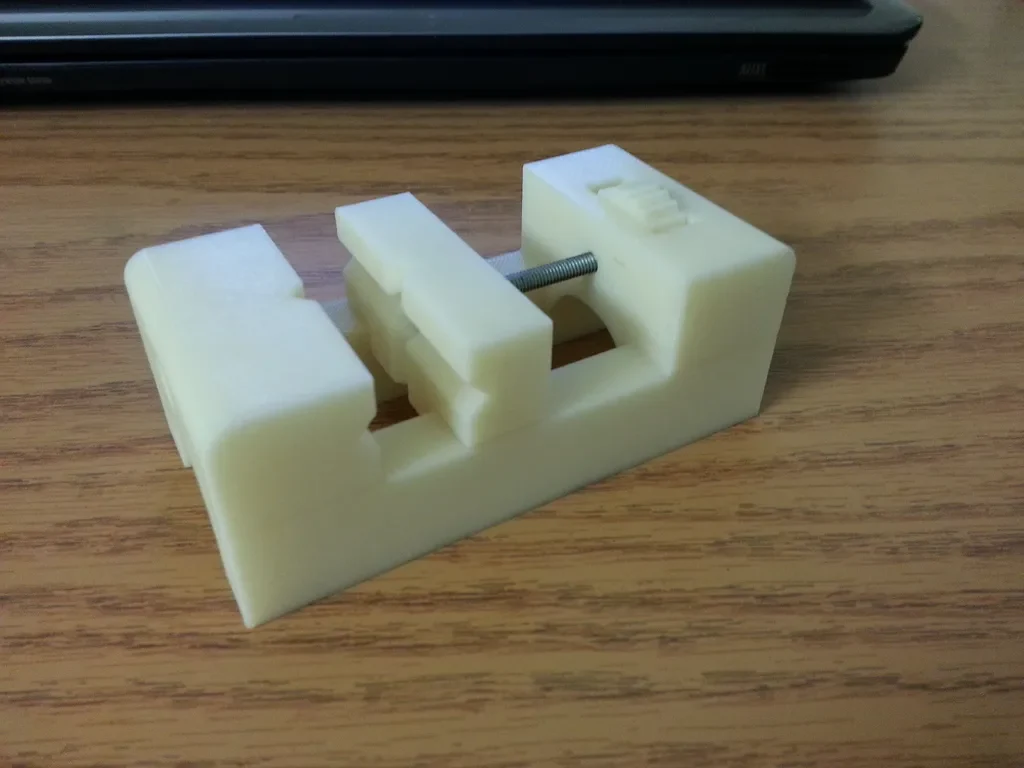

Редактировать 2: Распечатал его сегодня, и с новым файлом колеса все отлично заработало.

Редактирование 3 (25.11.2013): основание и блок повернуты, все детали теперь можно печатать в текущей конфигурации.

Инструкции

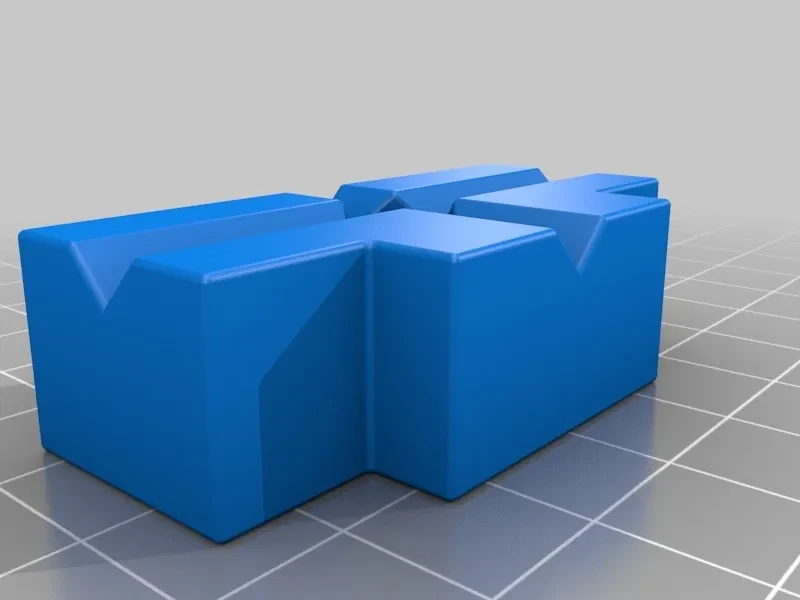

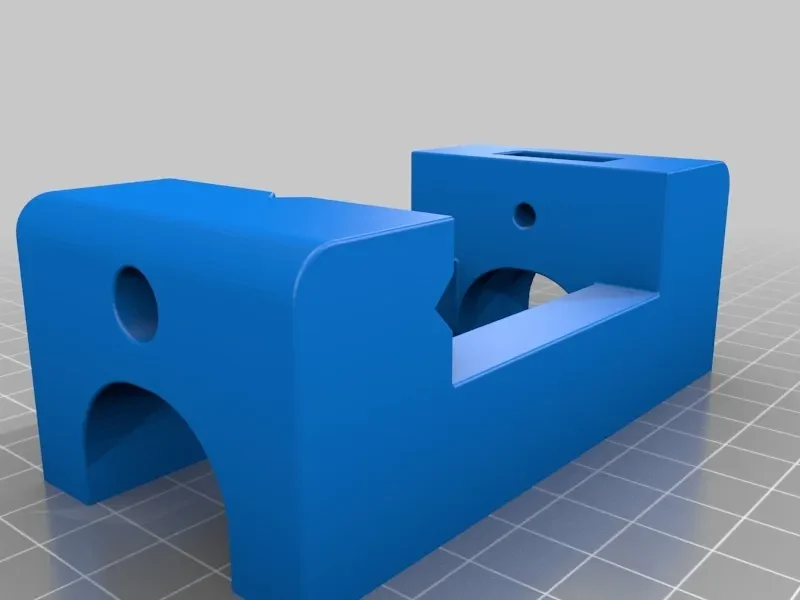

Распечатайте все три детали, сначала поместите губку в тиски, затем пропустите болт через отверстие в передней части базового блока через гайку в губке. Поместите гайку в цилиндрическое колесо и вставьте ее в основание, прежде чем затягивать болт в зажим.
