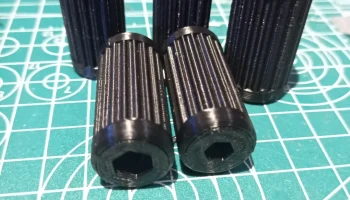

Набор параметрических накидных ключей 5-14 мм........

О

Мне нужно было найти способ затянуть гайки на различных элементах электронного оборудования (разъемы для аудиоразъемов, ручки, переключатели и т. д.), а обычные металлические разъемы были слишком короткими, царапали передние панели и корпуса, и их было трудно правильно удерживать.

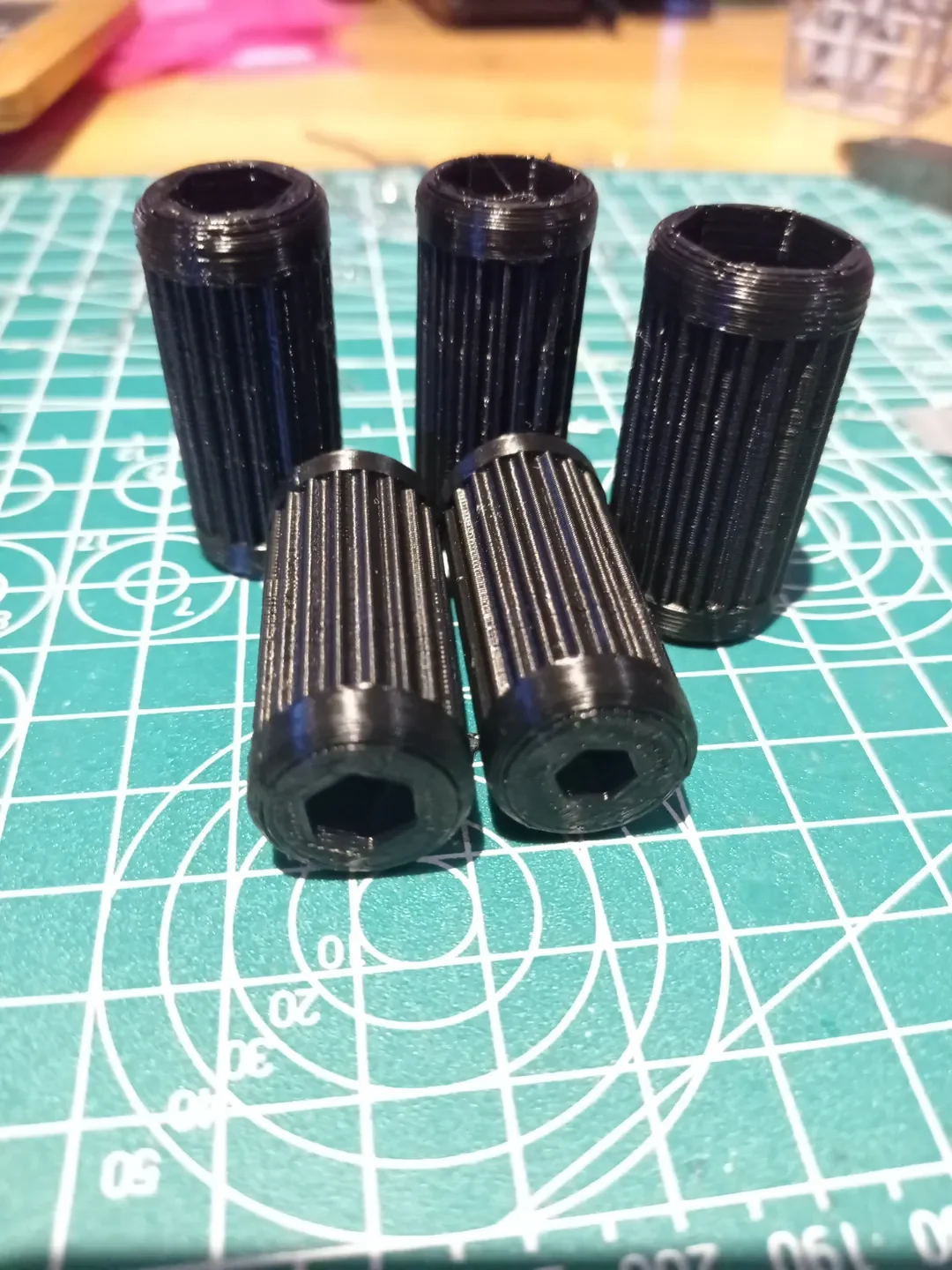

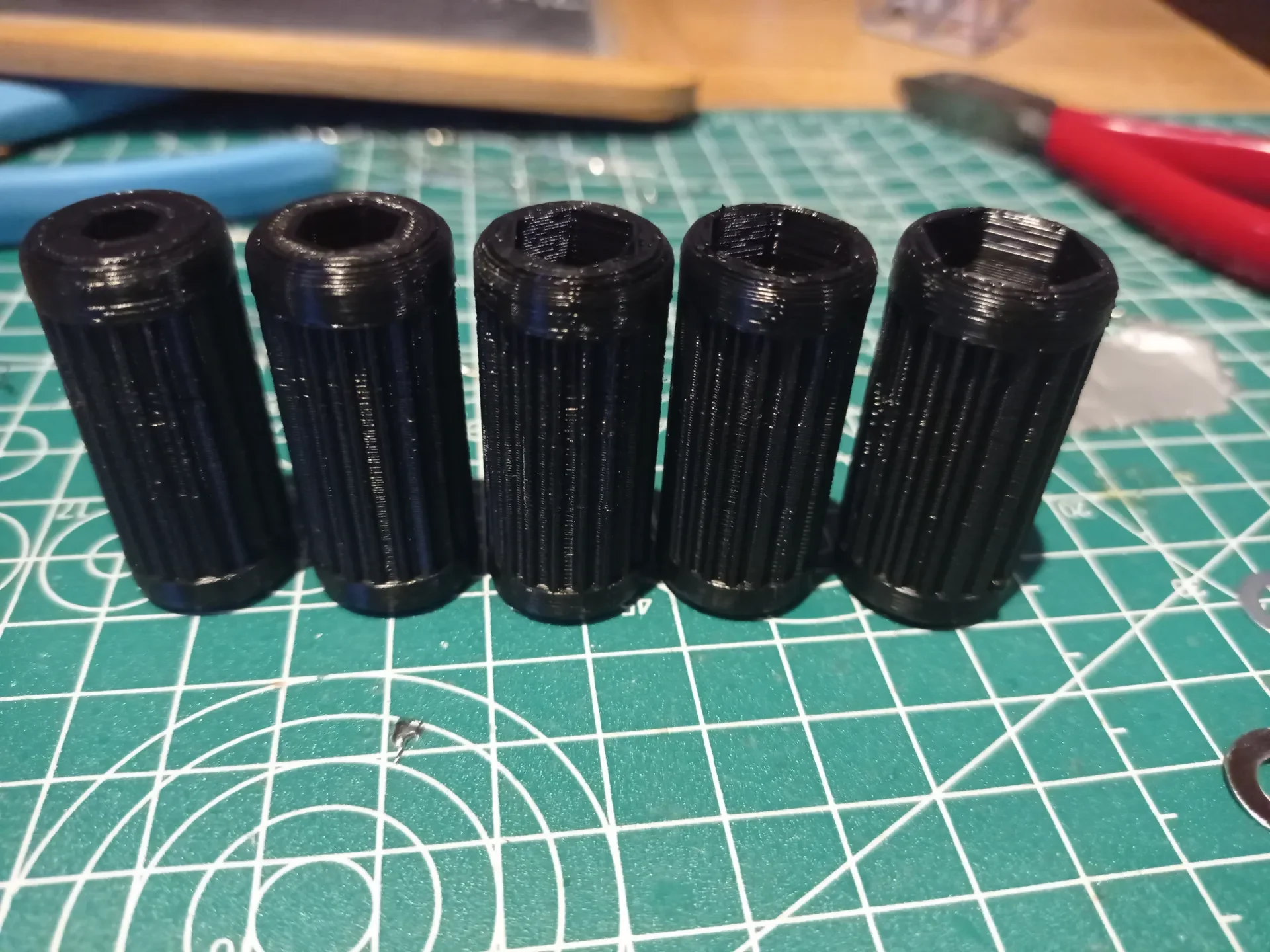

Я взял за основу дизайн пальцевого гаечного ключа Jhitesma и разработал этот набор шестигранных насадок для пальцев.

Он основан на его оригинале, но с множеством модификаций:

Полностью параметрический, что позволяет легко настраивать
Отверстие большего размера в центре позволяет использовать его для затягивания гаек ножного переключателя.
Немного изменен дизайн рукоятки, чтобы ее было легче держать.
Возможен диапазон размеров (включительно 5-14 мм)

Спасибо jhitesma за принцип дизайна.

Скоро появится д��ржатель/подставка/органайзер для всего комплекта!

Печать

Я напечатал их PLA на своем Ender 3 Pro с соплом 0,4 мм и высотой слоя 0,3 мм. Детали вполне толерантны (0,3 мм), поэтому не переусердствуйте с калибровкой, неаккуратный принтер должен работать нормально. Для некоторых может возникнуть проблема с адгезией кровати — если вас это беспокоит, печатайте с полями. Для прочности используйте как минимум 2 периметра.

Кастомизация

Ссылка на модель Onshape приведена ниже. Скопируйте документ в свою учетную запись и отредактируйте переменные в верхней части списка функций на левой панели, чтобы настроить модель.
