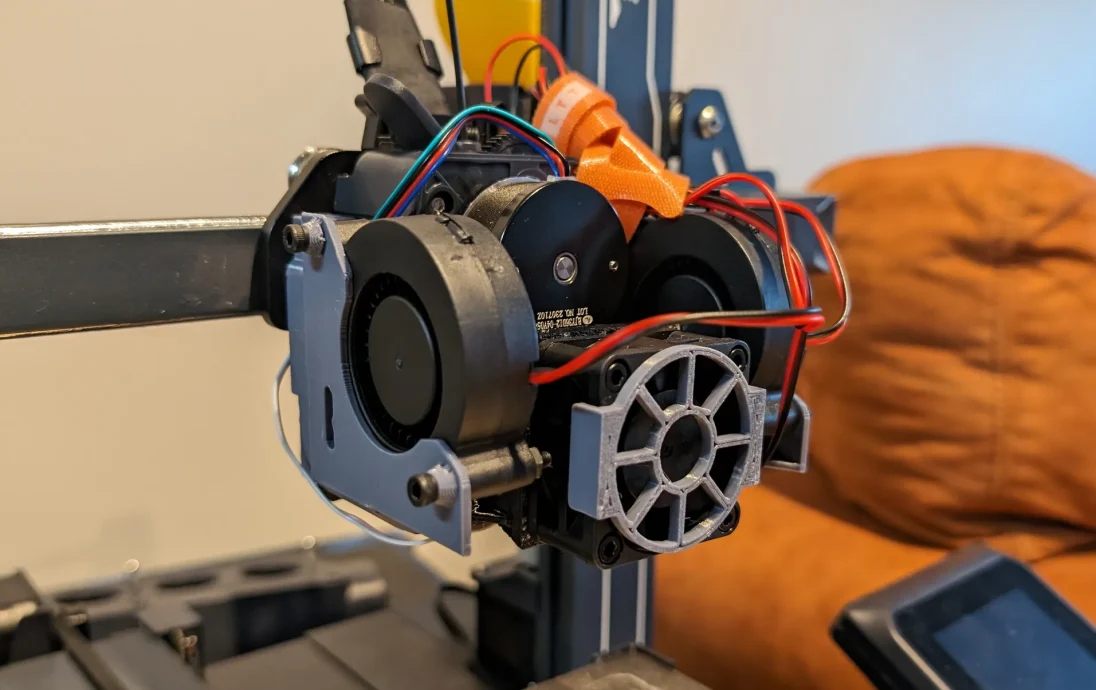

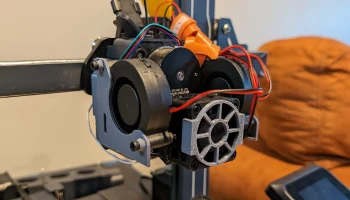

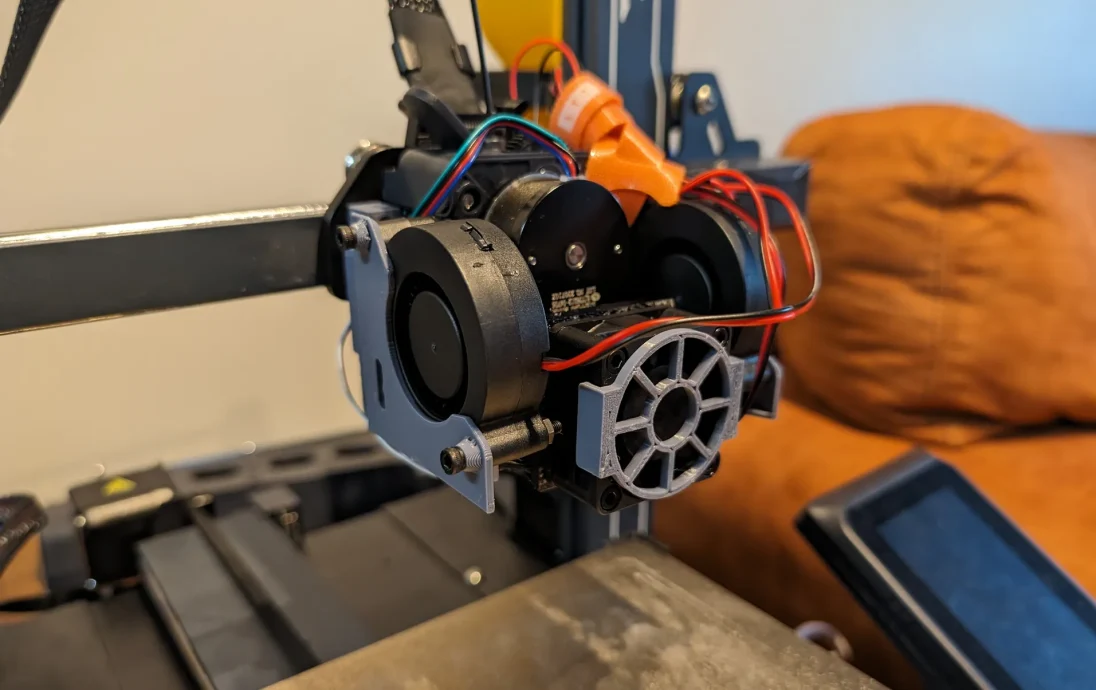

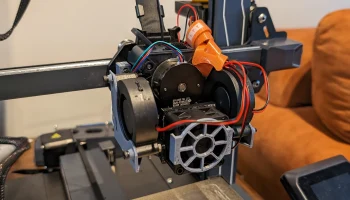

Мод Neptune 4 Silent Hotend

Если вы следили за дискордом Elegoo, это PsychItsMike, некоторые из нас работают над этим проектом уже несколько недель, Джангл недавно опубликовал свою замечательную работу, это мои личные изменения.

Изменения по сравнению с версией JungleG1337:

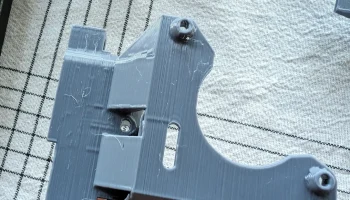

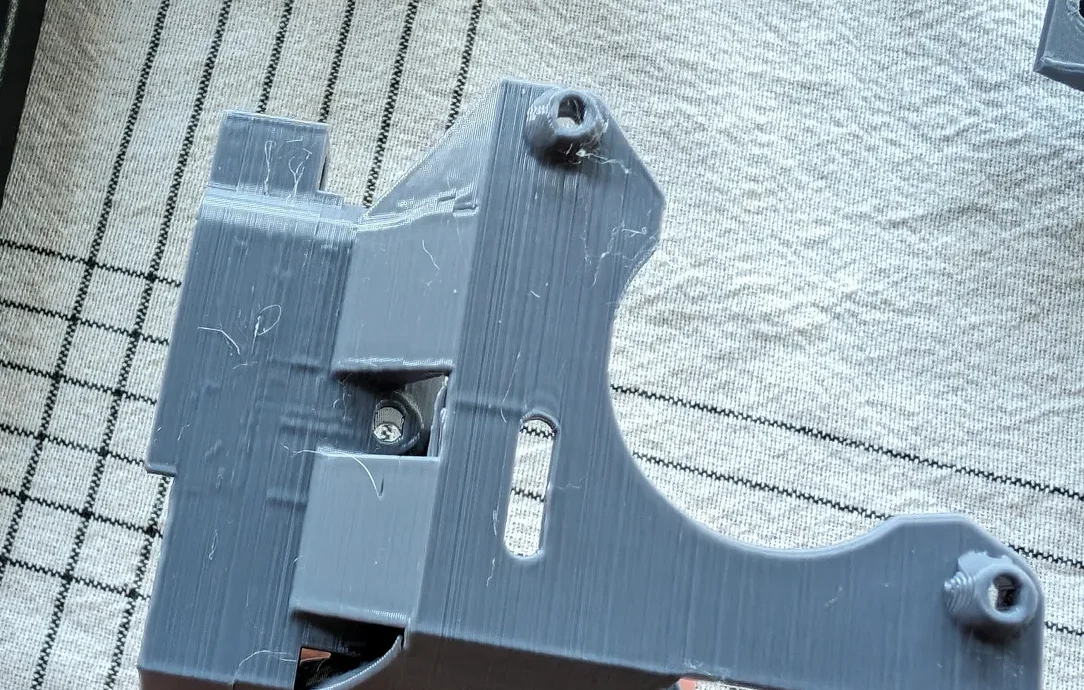

Утолщены некоторые области, особенно опорная конструкция и места крепления.
Значительно утолщено крепление для светодиодной подсветки и другие участки винтов на креплении вентилятора 4020.
Увеличенный размер отверстий на термофиксируемых вставках и обычных резьбовых отверстиях.
Раньше вставки для термофиксации были слишком свободными, теперь вам фактически приходится нагревать вставки и расплавлять их на месте. Я также обнаружил, что отверстия для винтов слишком свободны и едва зацепляются за винты м3, теперь они плотно прилегают, ваш пробег может варьироваться в зависимости от допусков.
Совместимость
Это проверено на моем Elegoo Neptune 4 Pro. Насколько я могу судить, он также будет работать на Neptune 4, 4 Plus и 4 Max.
Все, что вам нужно:
Ознакомьтесь со спецификацией материалов: https://docs.google.com/spreadsheets/d/15IdDd8h8FA0Fvt1MASDWcvsHo8MCbr7nRf7lmk_D0Cs/edit?usp=sharing.
Варианты, выделенные желтым цветом, — это те, которые я купил и установил, существует множество альтернатив.
Самое главное, вам понадобятся: 2 нагнетательных вентилятора 5015, 1 радиальный вентилятор 4020, несколько винтов M3 и термофиксирующие вставки с резьбой M3. Вам также понадобится какой-то способ подключения вентиляторов к разъемам JST ZH1.5.
Я бы не рекомендовал соединять и припаивать новые вентиляторы к проводам старых вентиляторов, на тот случай, если вы захотите вернуться к стандартной настройке.
Вы можете купить разъемы и обжать их или, как я, купить разъемы с прикрепленными п��оводами и соединить/припаять их к проводам вентилятора.
Шаги установки:
Сначала закажите позиции, описанные выше в спецификации.
Общая стоимость моих запчастей составляет 56 долларов, но имейте в виду, что сюда входят такие предметы, как паяльник и набор винтов м3, которые, возможно, у вас уже есть (и они очень полезны для других проектов).
Распечатайте каждый из 4 файлов, только для левой боков��й части требуются опоры, и можно прикасаться только к рабочей пластине.
Используя исходную настройку хотэнда, сбросьте смещение по оси Z на очень безопасное большое значение, что-то между положительными 0-1 мм. Таким образом, если датчик не находится в том же положении, вы избежите удара насадки о кровать.

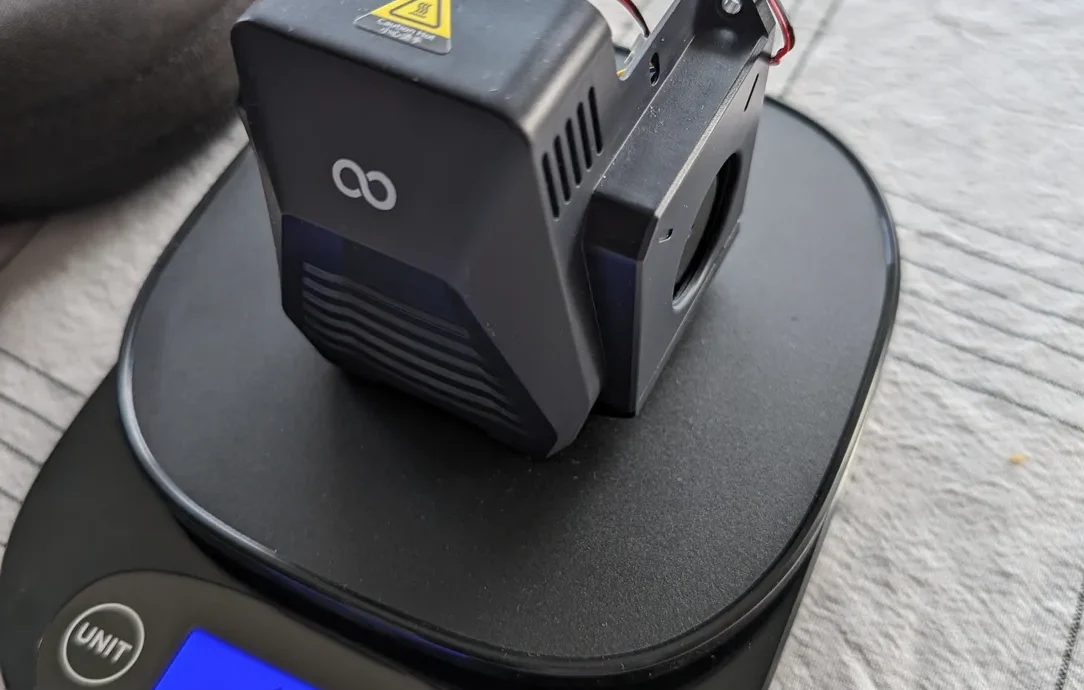

Разберите свой хотэнд, если у вас возникнут трудности, на Youtube-канале Elegoo есть видео.
По сути, это 4 винта на задней части хотэнда и связка внизу, чтобы отсоединить вентиляторы и светодиодную подсветку.

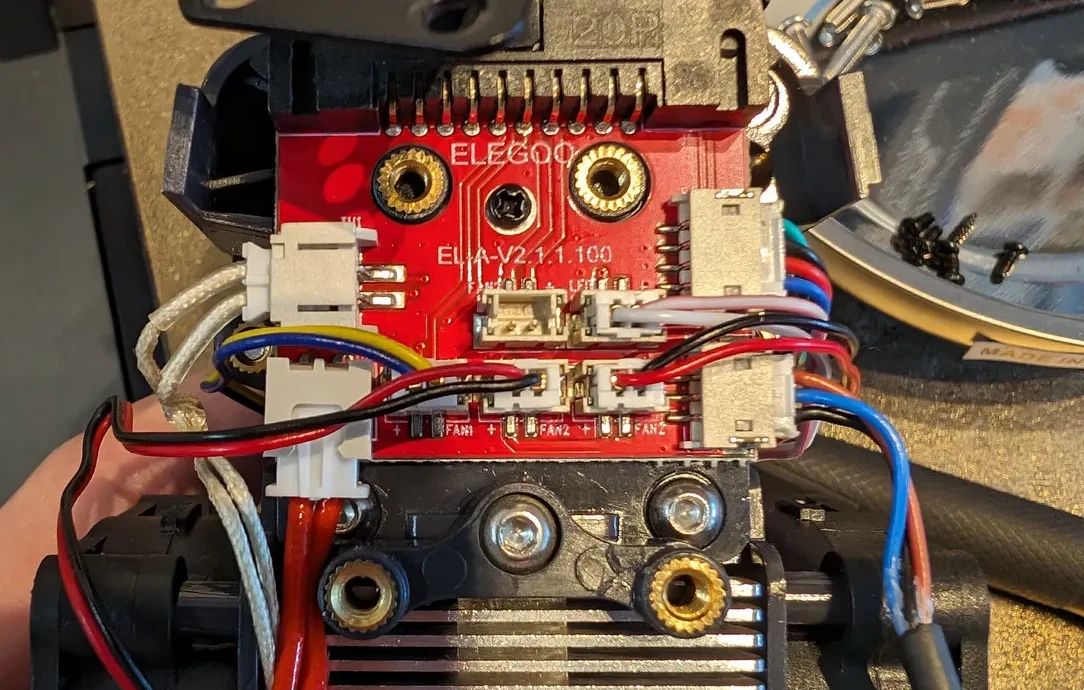

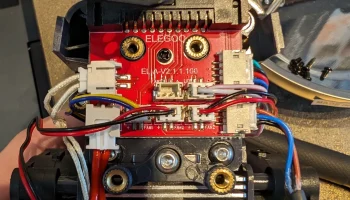

Отрежьте и зачистите провод на новых вентиляторах и подключите разъем ZH1.5, подсоедините провода вручную, чтобы проверить полярность (некоторые вентиляторы используют обратную полярность, как у Elegoo, и на моих разъемах цвета также были перепутаны).
Вам нужно будет включить принтер и установить скорость вентилятора. Вы можете настроить сопло на предварительный нагрев до любого числа (например, 10), чтобы включить вентилятор хотэнда.
Когда вы определились с полярностью, спаяйте провода вместе.

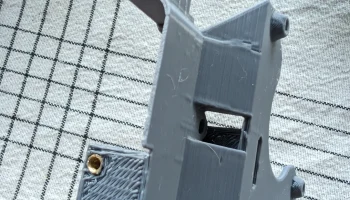

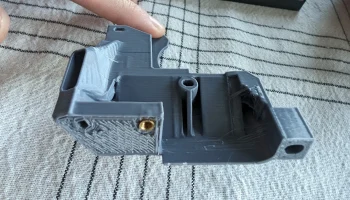

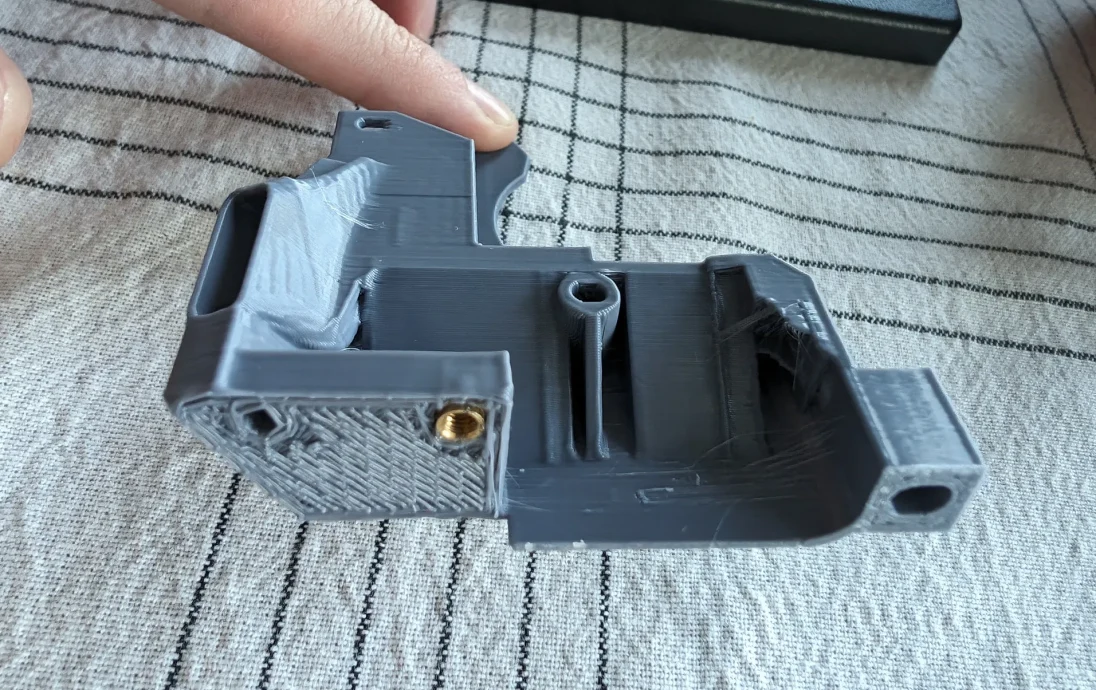

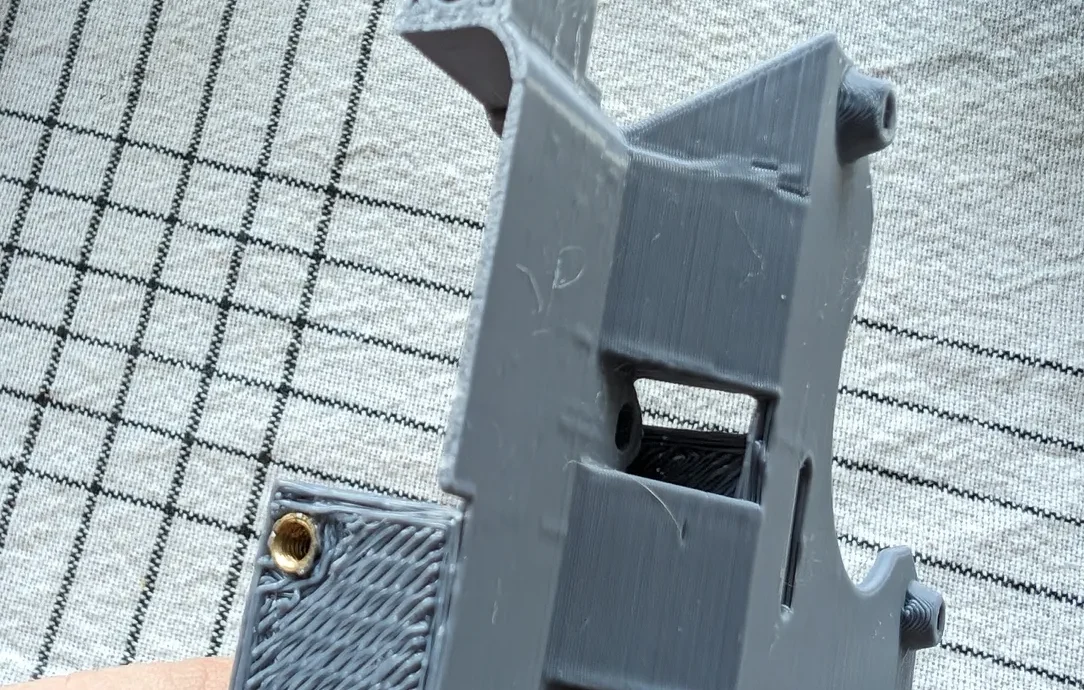

Установите вставки для термофиксации, нагрев их паяльником (или насадкой, если вы в отчаянии), и установите их на место с помощью пинцета.
Соедините левую, среднюю и правую печатные детали вместе винтами по 2 м3 с каждой стороны.
Прикрепите вентилятор 4020 к средней части и добавьте прикрепляемую защиту вентилятора, чтобы лопасти не задевались при включении.

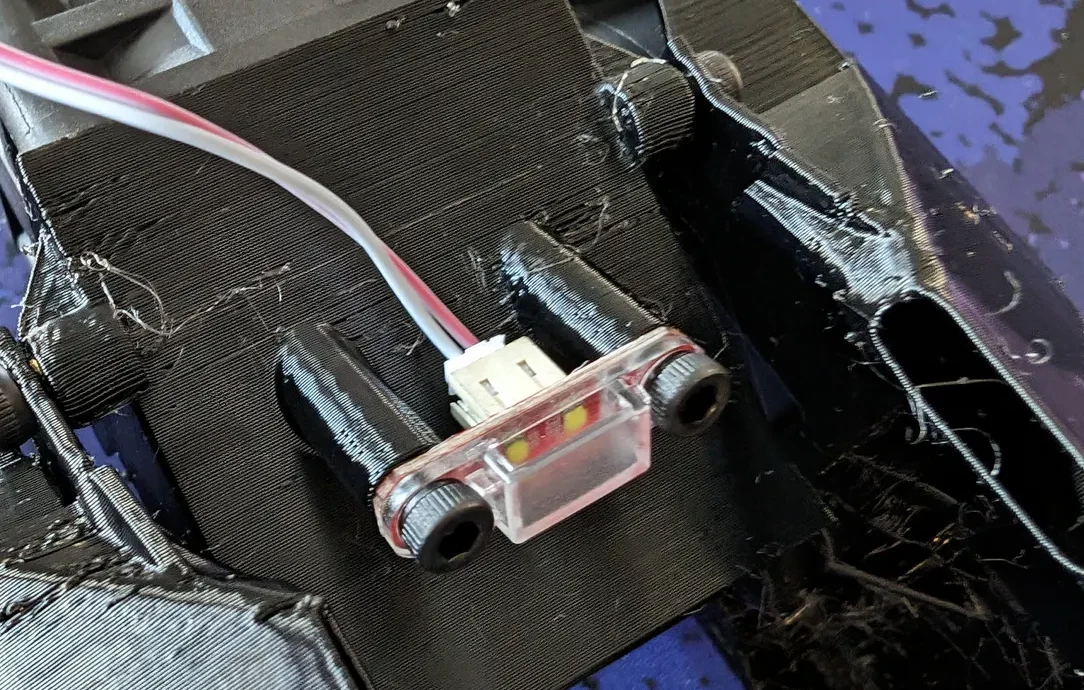

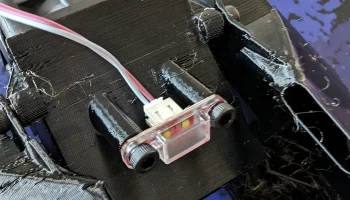

Прикрепите автоматический датчик уровня кровати к левой части, а светодиодный индикатор к средней части.
Закрепите боковые части винтами М3 вверху. С каждой стороны есть пространство для маневра вверх и вниз, чтобы отрегулировать местоположение. Я обнаружил, что лучше всего опускать ось Z до тех пор, пока сопло не окажется на станине, а затем регулировать, пока выходная мощность вентилятора не окажется чуть выше сопла.

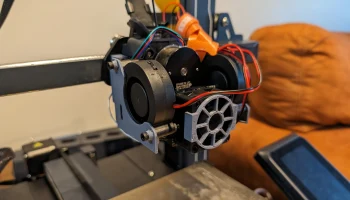

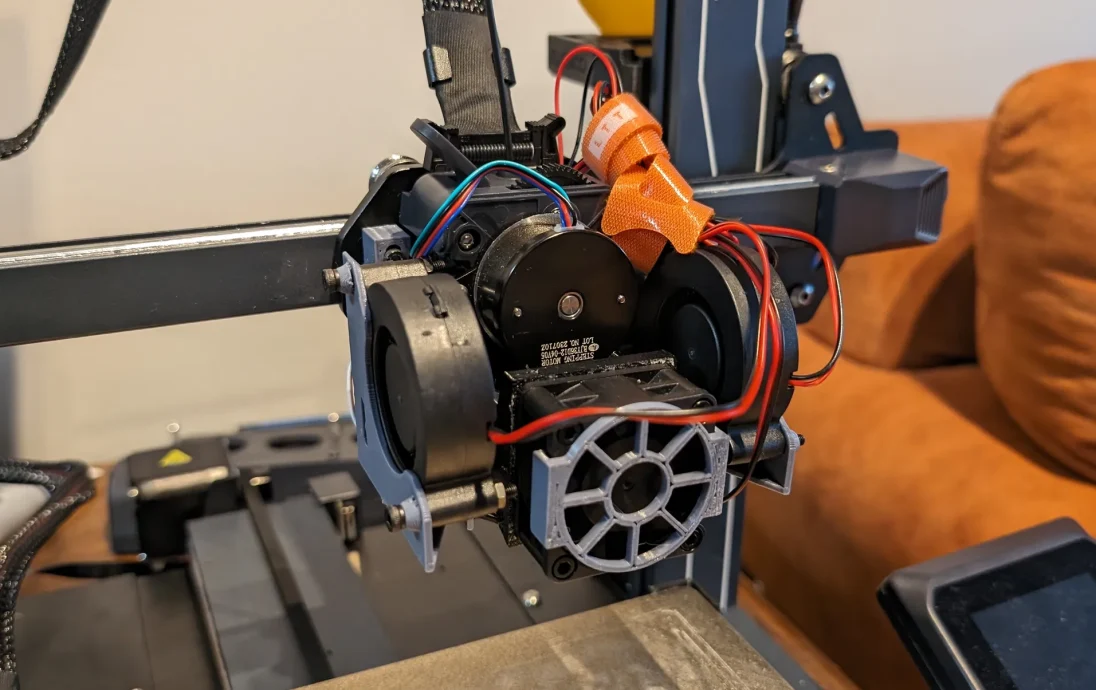

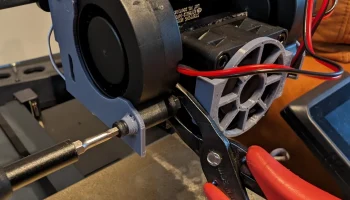

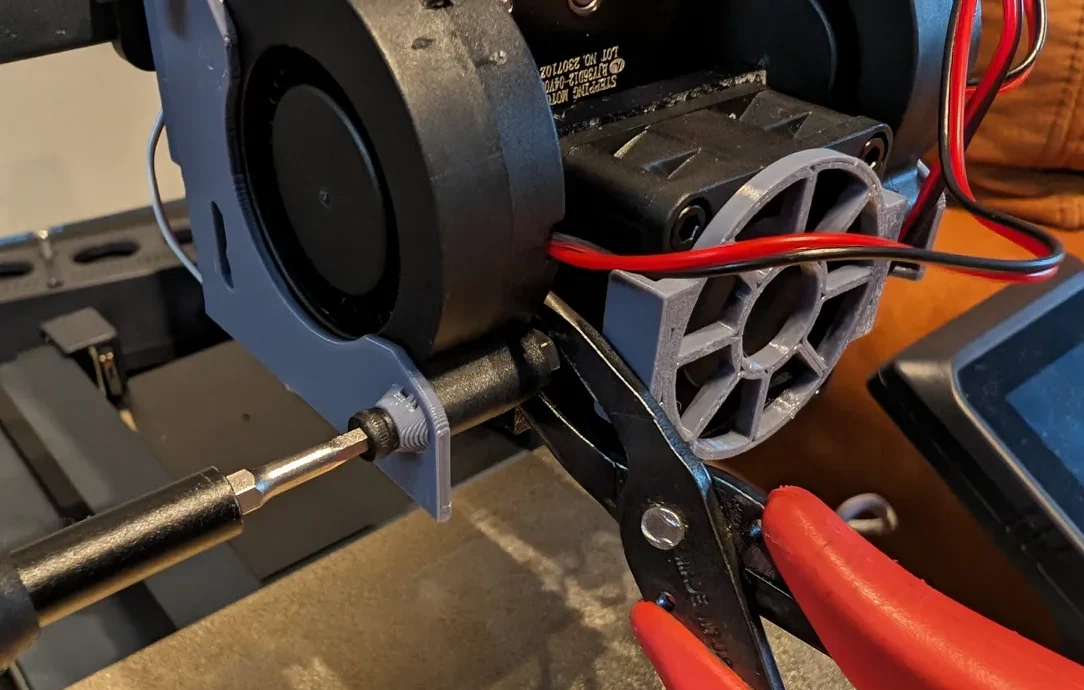

Наконец, установите вентиляторы 5015 в левую и правую части и вкрутите их снаружи внутрь, гайкой внутрь (вы можете пойти в другом направлении, если установите их раньше, но тогда будет трудно добраться до винта для крепления левой и правой частей к оси X).
Включите принтер и перейдите в режим уровня. Отрегулируйте смещение по оси Z, затем выполните пробную печать.
Установите скорость вентилятора на 50 % и никогда не оглядывайтесь назад, наслаждайтесь блаженной тишиной.
