Коробка для слайдов параметрического микроскопа........

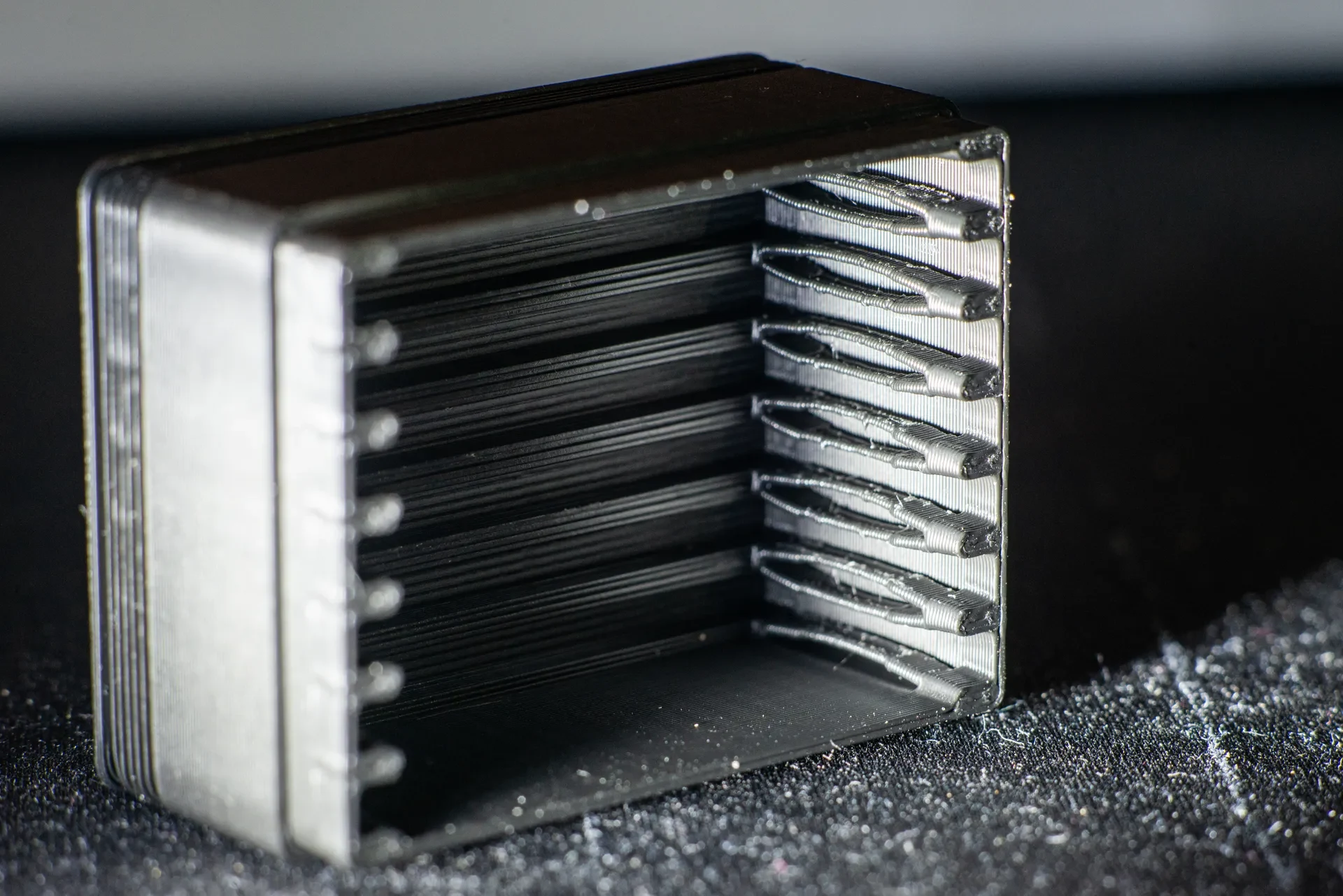

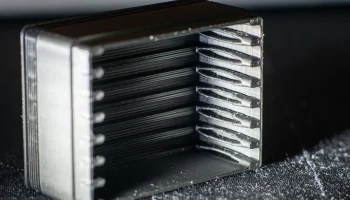

Полностью параметрический выдвижной ящик с небольшой пружиной, удерживающей их на месте. Крышка удерживается за счет фрикционной посадки.

Модель создана в fusion 360, параметры можно редактировать.

Чтобы адаптироваться к вашим слайдам/принтеру:

Измерьте размеры слайдов и заполните их для слайдов «slide_w», «slide_h» и «slide_thickness».

Измените слайд_gap, чтобы обеспечить лучшую доступность.

Выберите количество слайдов, которое вы хотите

Распечатайте тестер допуска и измените значение толерантности_tight на наименьший допуск, который почти не перемещается, а значение толерантности_loose — на значение, при котором он перемещается свободно.

box_height регулирует положение крышки, обеспечивая доступность

Затем распечатайте компонент Fit tester, чтобы откалибровать настройки пружины.

Spring_h — высота гибкого держателя

Spring_w — ширина пружины (регулирует жесткость)

Spring_extent — соотношение положения пружины и зазора ползуна

(Настройки по умолчанию позволяют легко снять слайд, который не двигается при встряхивании)

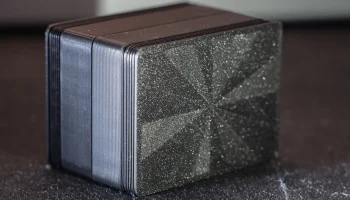

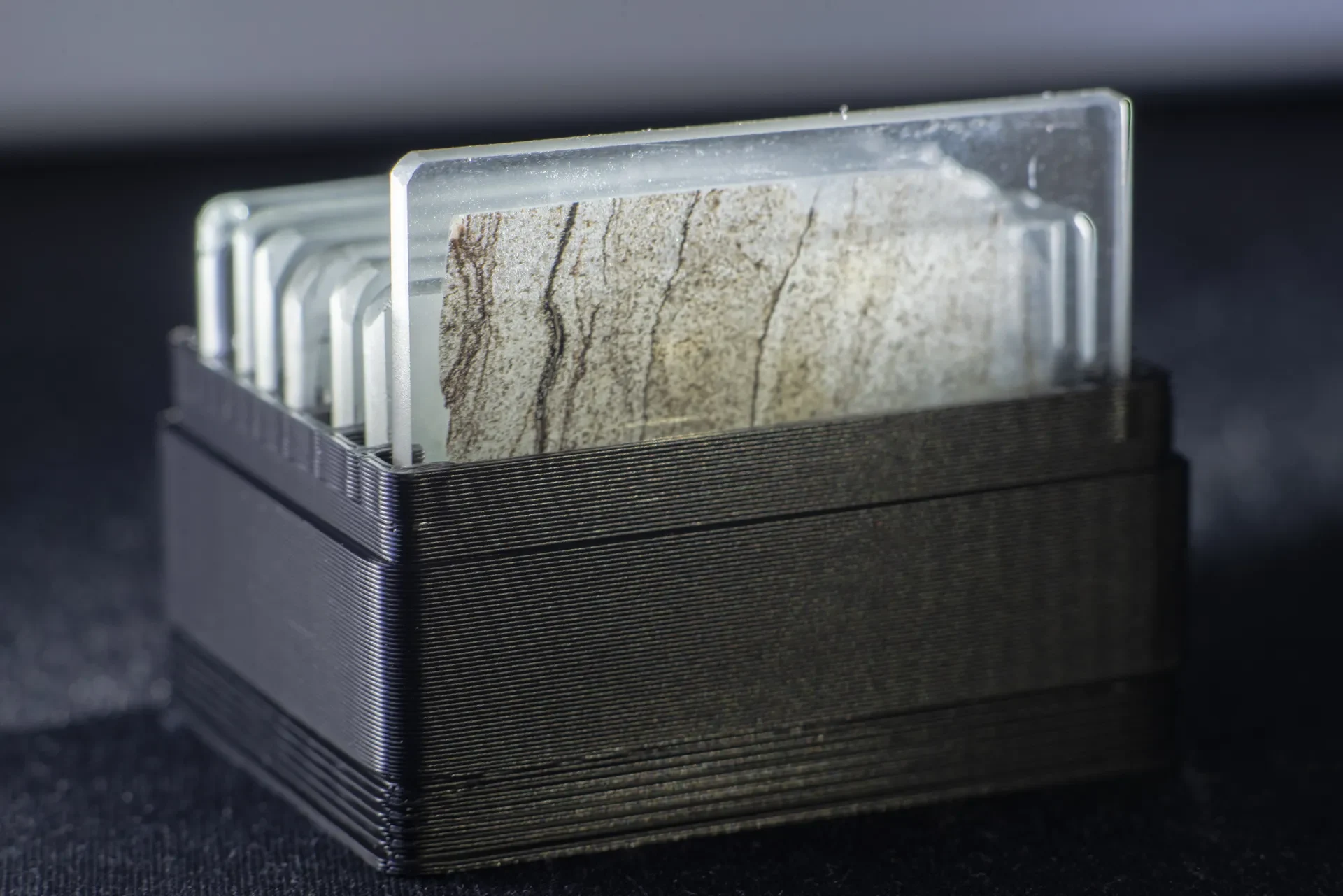

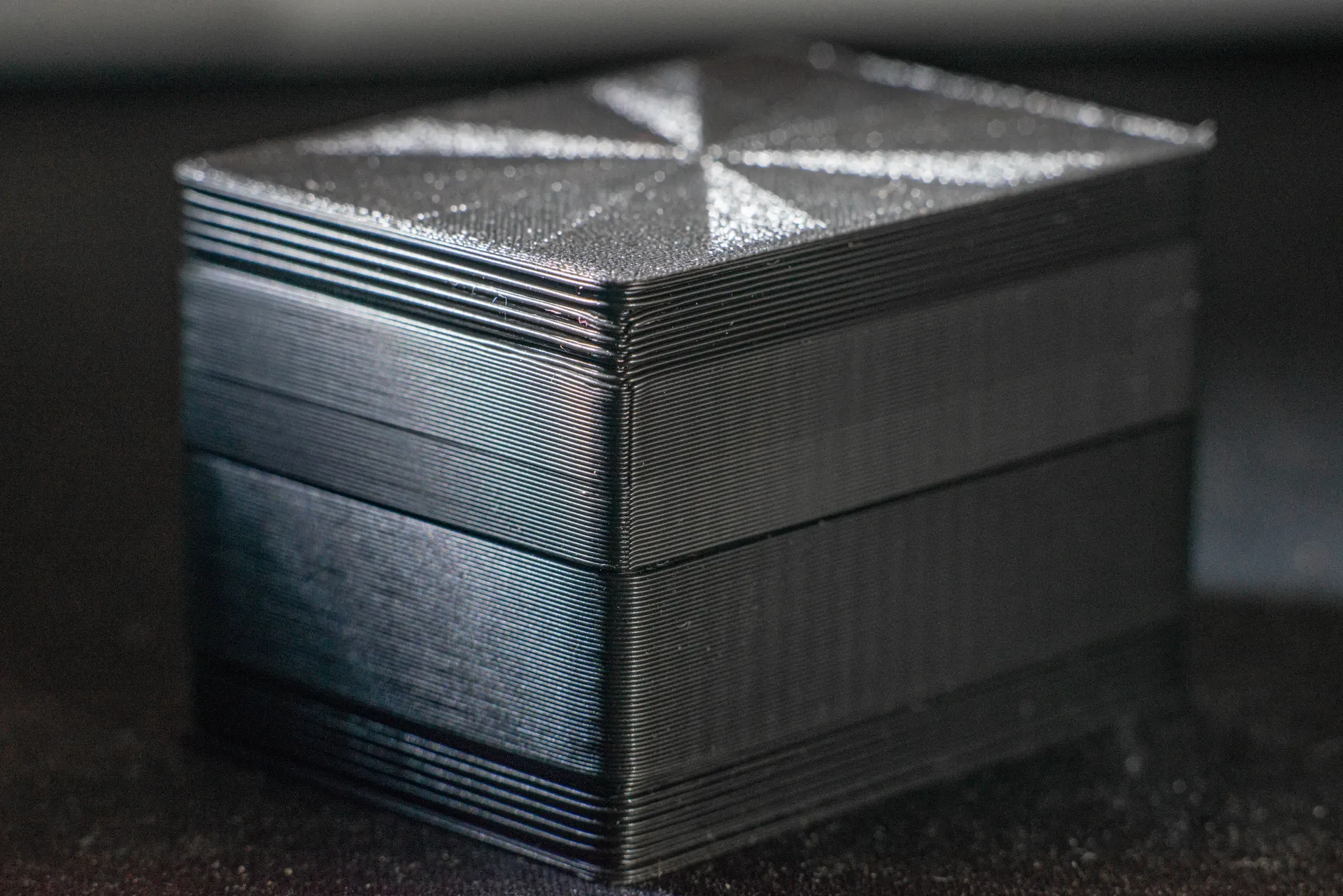

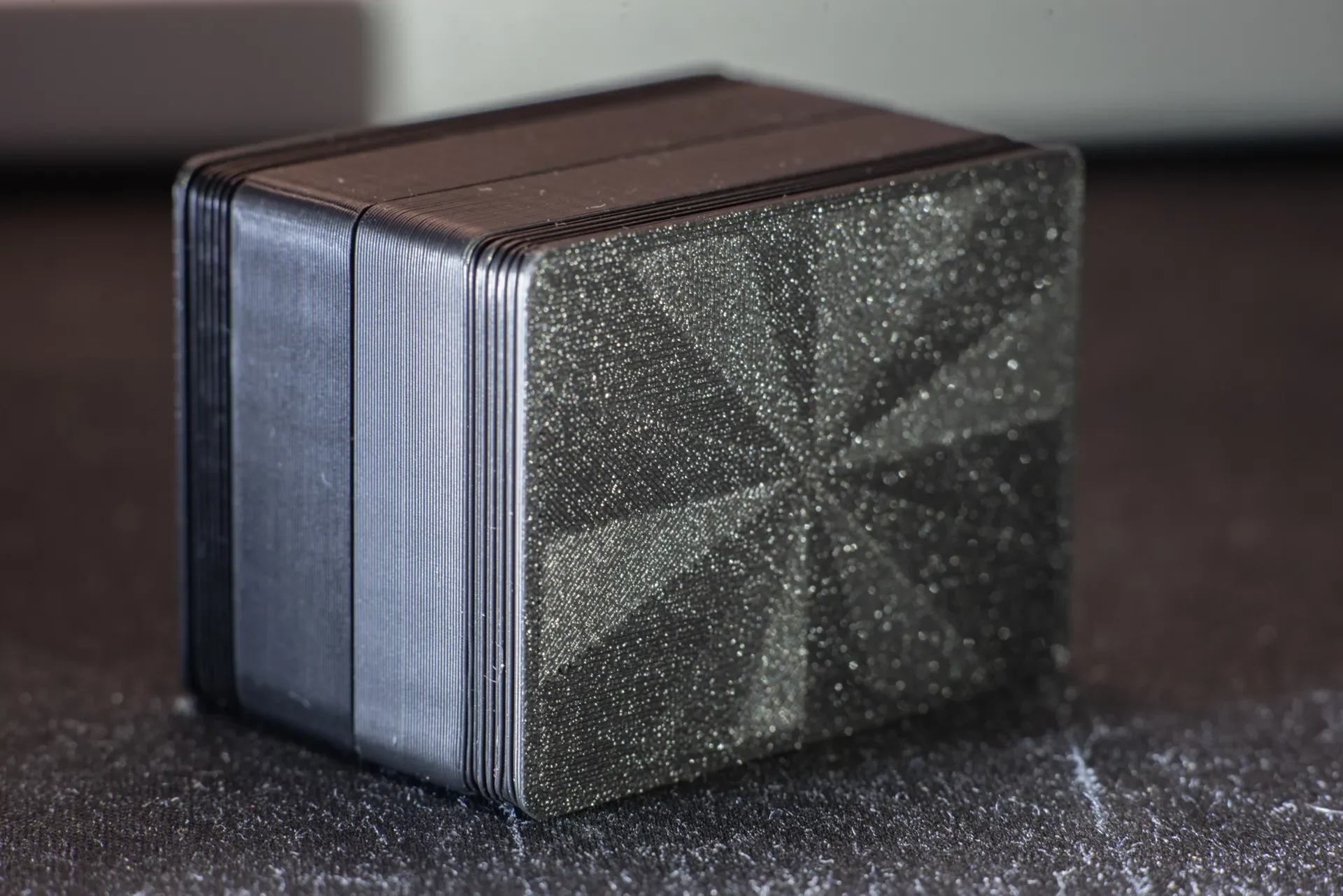

Коробка на фотографиях напечатана PLA.

Сопло 0,4 мм

Высота слоя 0,28 мм (меньшая высота слоя может привести к ослаблению пружины)

Нет полей/поддержки

Для большей долговечности PETG, вероятно, подойдет лучше.

Не стесняйтесь оставлять отзывы.
