Коробка отсека (параметрическая)

РЕЗЮМЕ

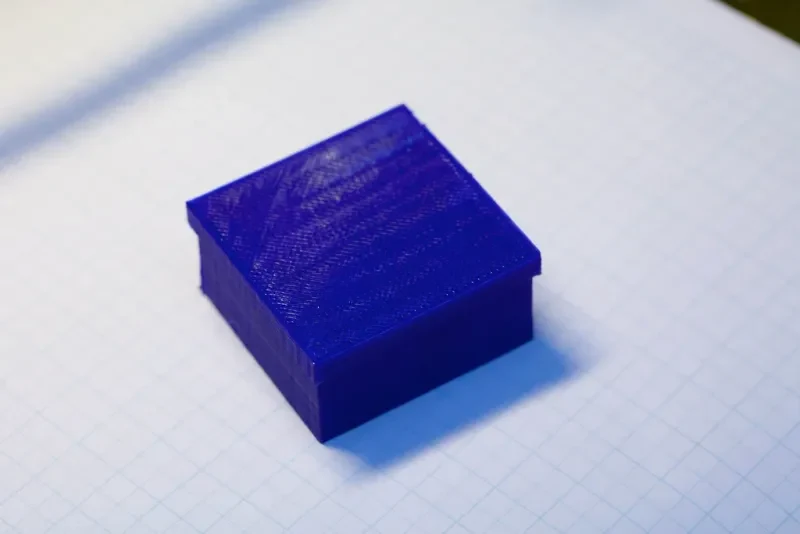

Коробка со множеством небольших отделений для хранения вещей.

Полностью параметрический, количество и размер отсеков, а также толщину стенок можно настроить в файле SCAD.

Верхняя часть с фрикционной посадкой и настраиваемым допуском для достижения подходящей посадки.

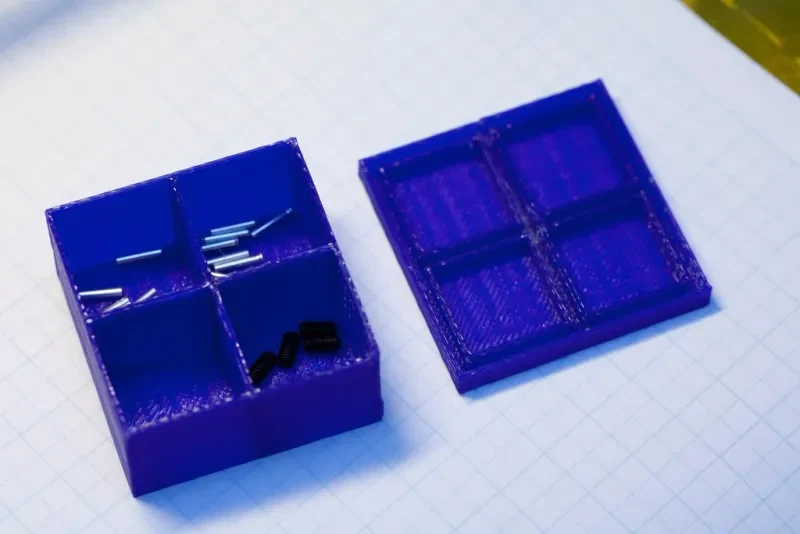

И последнее, но не менее важное: верхняя часть имеет соответствующие канавки для стенок нижней части, чтобы предотвратить перемещение даже самых мелких деталей между отсеками.

ИНСТРУКЦИЯ

Файл STL включает пример коробки 2x2 с отсеками 20x20x20 мм. В моей установке и внешняя, и внутренняя стены представляют собой две направляющие для принтера шириной без заполнения. Допуск на посадку 0,4 мм потребовал незначительной очистки углов и верхних канавок, чтобы коробка работала плавно и оставалась надежно закрытой.

Для настройки рекомендуется отредактировать файл SCAD, чтобы настроить размеры коробки, или использовать его в качестве библиотеки. Вам также следует настроить толщину стенок в соответствии с тем, что ваш принтер печатает лучше всего.

Идеи будущего развития:
— Закругленные углы, в том числе внутренние, для облегчения извлечения мелких деталей.
— Петли и механизм закрытия.
— Система штабелирования.
— Ручка в нижней части, позволяющая использовать меньшие секции в качестве ящиков в большом шкафу, создавая мини-шкаф.
— Способ исключения некоторых внутренних стенок для ящиков как с маленькими, так и с большими отделениями.
