Ось натяжителя - ось X

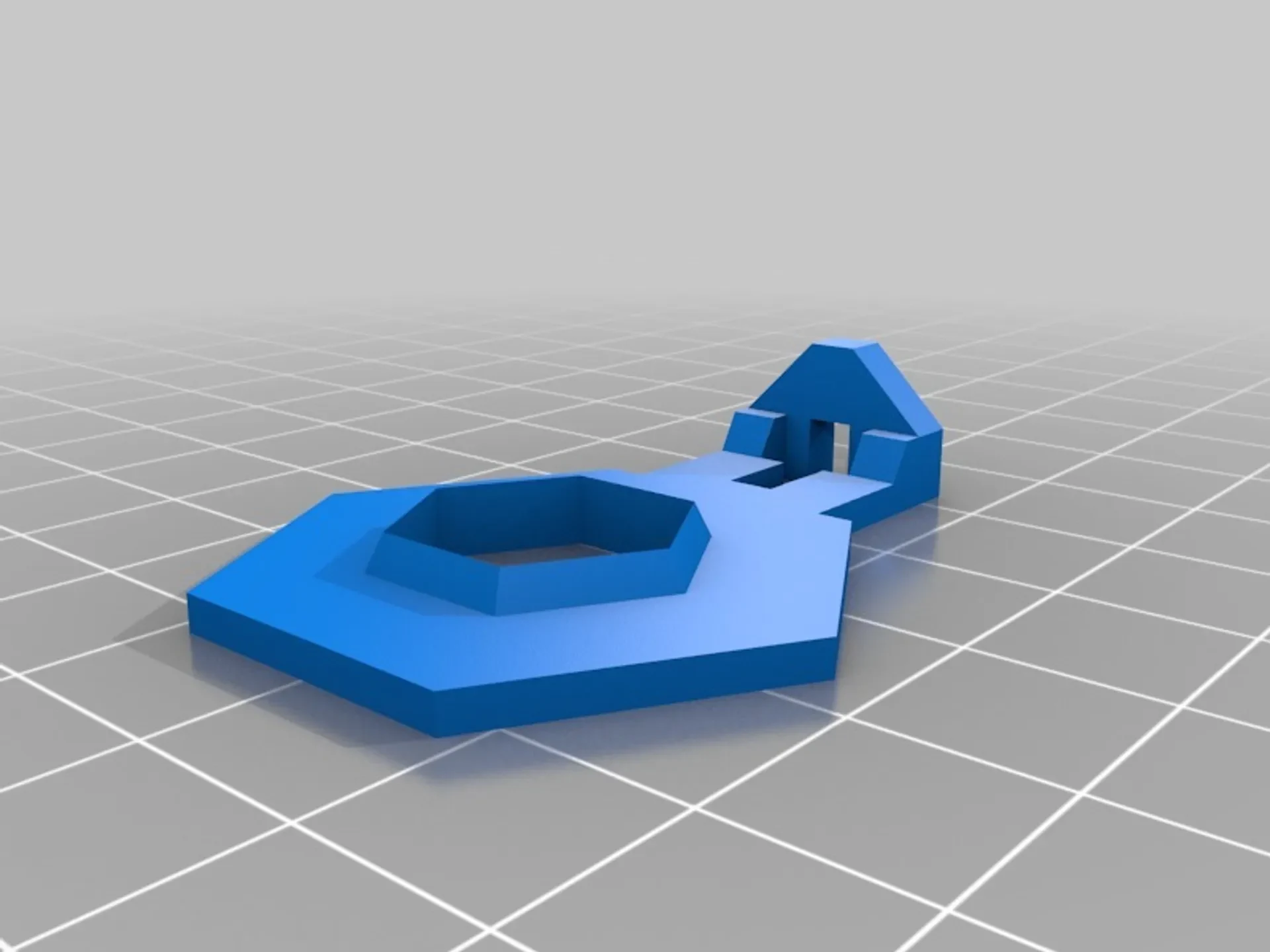

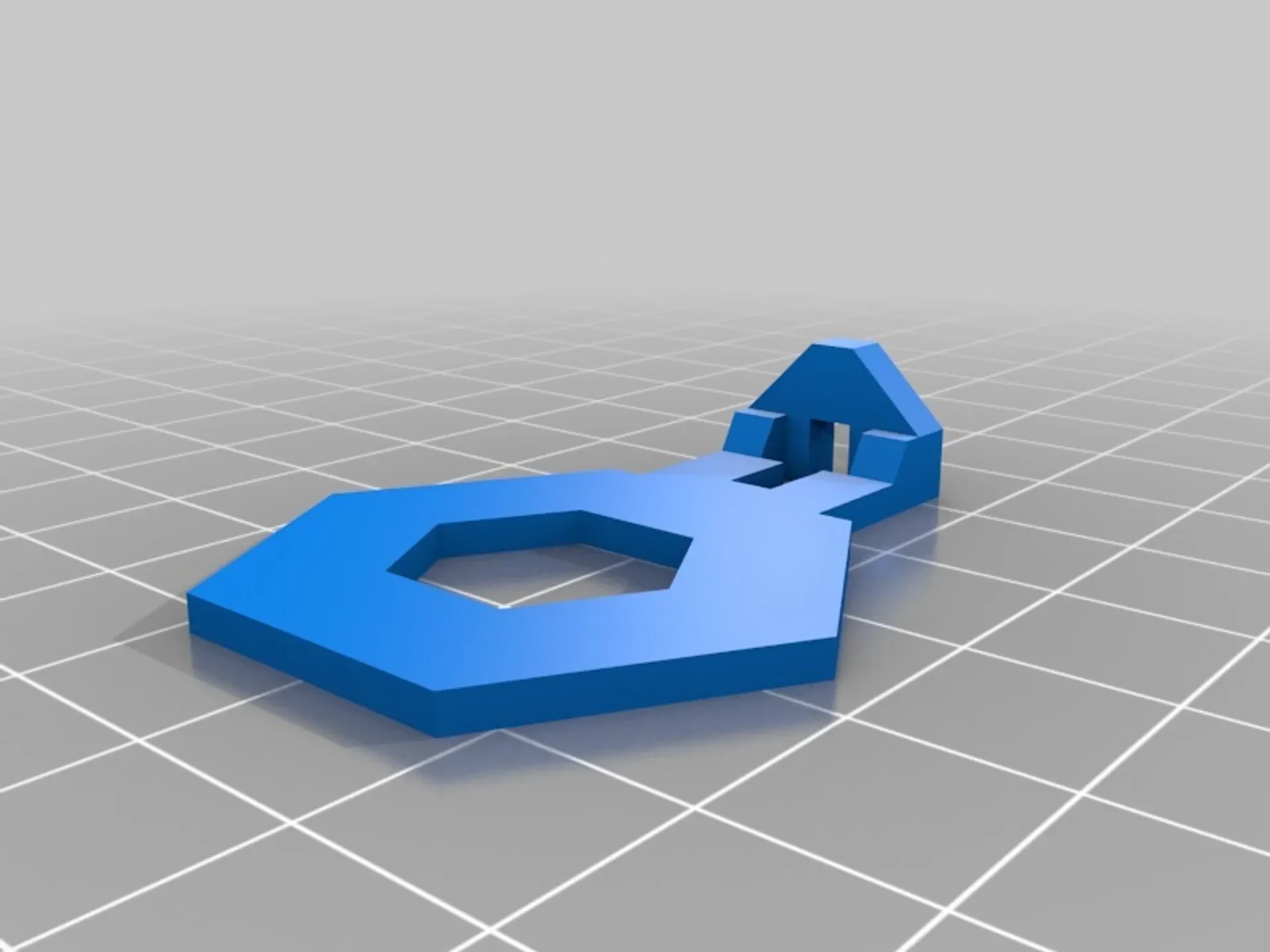

Обновление для печати, позволяющее увеличить натяжение ремня/шкива оси X путем поворота винта. В отличие от натяжителя оси Y (http://www.thingiverse.com/thing:1618), натяжитель оси X требует только одной детали. Файл Sketchup включен, если вы хотите изменить.

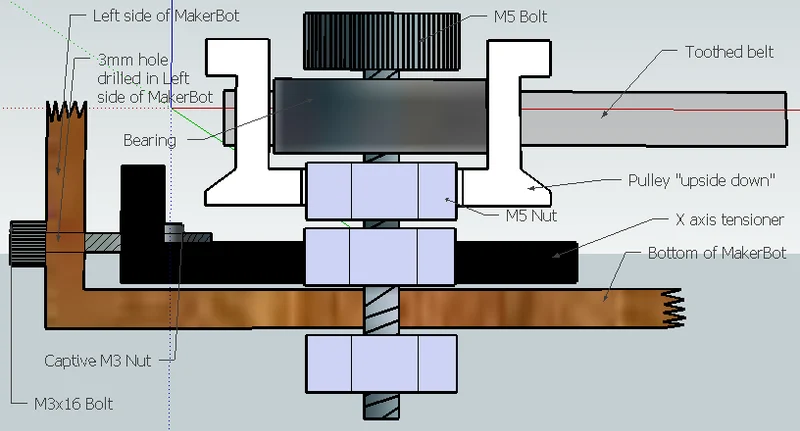

Убедитесь, что ваш X-шкив собран, как показано слева, и отрегулирован на правильную высоту, чтобы X-ремень был полностью выровнен на всем протяжении ( http://wiki.makerbot.com/cupcake-xy-stage-installation#toc3 ). Натяжитель может работать, если ваш шкив собран по-другому, но вам необходимо убедиться, что шкив не трется о натяжитель.

Особая благодарность SSD (http://www.thingiverse.com/ssd) за тестирование и отзывы. Версия 3 содержит небольшое изменение, предложенное SSD, которое может помочь некоторым людям.

Если вы пытаетесь сделать это впервые, используйте версию 2.

Распечатать инструкции

Несвязанные теги: Часть обновления Makerbot, ось X

Инструкции

Ослабьте шкив оси X, выньте его из паза оси X и открутите гайку M5 снизу.
Установите натяжитель на гайку М5, которая все еще находится на болте.
Замените шкив оси X гайкой M5 вокруг узла.
Вставьте гайку М3 в паз натяжителя.
Просверлите небольшое отверстие М3 сбоку MakerBot на одной линии со шкивом.
Вставить M3x? затяните болт и затяните. (Я не уверен в необходимой длине болта. Она может немного отличаться)
