Ось натяжителя - ось Y

Достаточно плотно затянуть ремень оси Y может быть настоящей болью. Вот почему я разработал это печатное обновление, позволяющее увеличить натяжение ремня/шкива оси Y путем поворота винта.

Вы можете найти мой натяжитель ремня по оси X здесь http://www.thingiverse.com/thing:1673.

V1 — на основе одной невыпадающей гайки.
V2 — исправление проблемы с выравниванием.
V3 — первая версия для печати. Меньшая деталь, удерживающая накидную гайку, оказалась слишком длинной.

2010-01-23
V6 — та же концепция, но другая конструкция с использованием двух невыпадающих гаек с каждой стороны шкива оси Y. Мой тестовый отпечаток страдает от какой-то проблемы X-стадии, поэтому отпечатки пока не выходят должным образом. Тем не менее, я хотел опубликовать это на случай, если смогу получить отзывы от других.
25 января 2010 г.
V7 — та же концепция с некоторыми улучшениями.

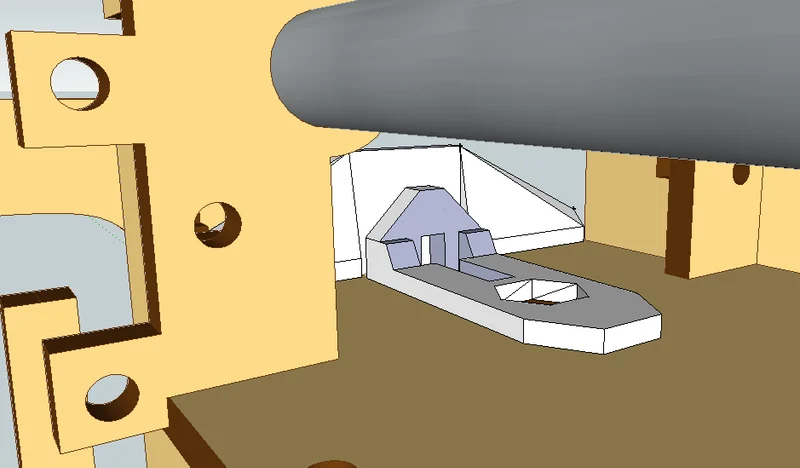

Я создал скриншот из версии Sketchup Cupcake CNC от Unrepentantgeek. http://www.thingiverse.com/thing:1449

Распечатать инструкции

Несвязанные теги: ось Y, часть обновления Makerbot

Инструкции

В одном файле STL/Sketchup есть две части.

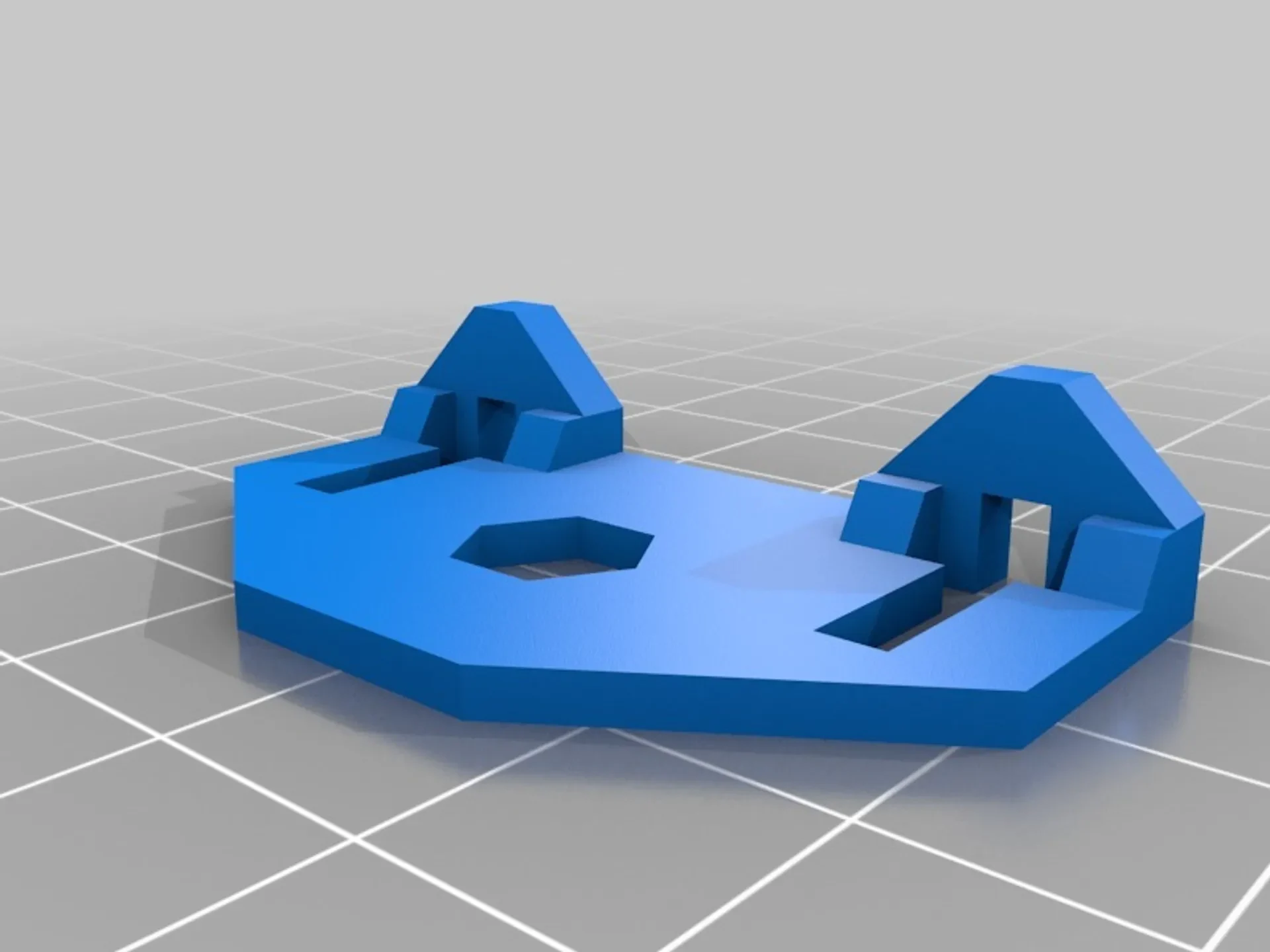

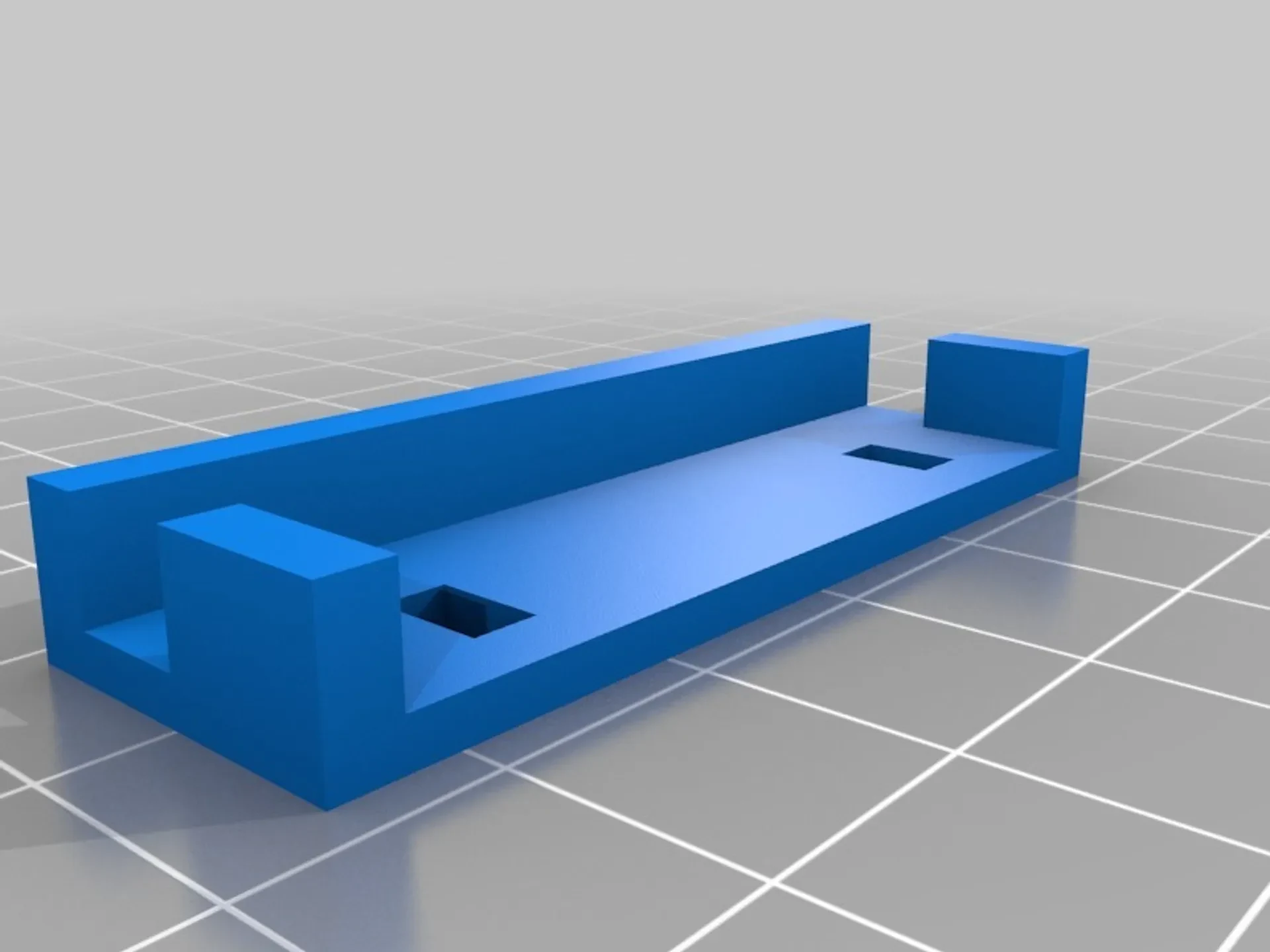

Меньшая часть должна соответствовать шестигранной гайке под шкивом оси Y. Вторая часть должна соответствовать краю оси Y.
Вставьте две гайки M3 в пазы меньшей детали, которая крепится вокруг шкива оси Y.
Вставьте два болта M3x16.
Затяните.
