Базовый шаблон Gridfinity с улучшенными отверстиями (и ве...

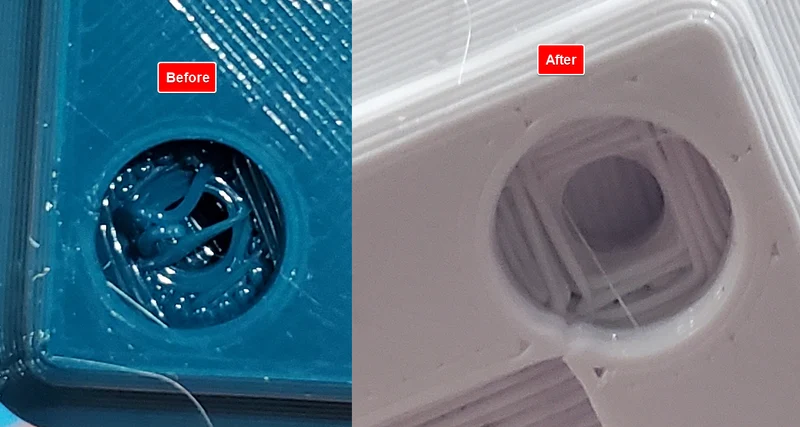

Оригинальные конструкции Gridfinity имеют небольшую ошибку, когда круг пытаются напечатать в воздухе при выдавливании области отверстий для винтов. Без опор отверстия для винтов и магнитов станут непригодными для использования без дополнительной постобработки.

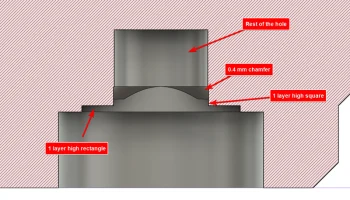

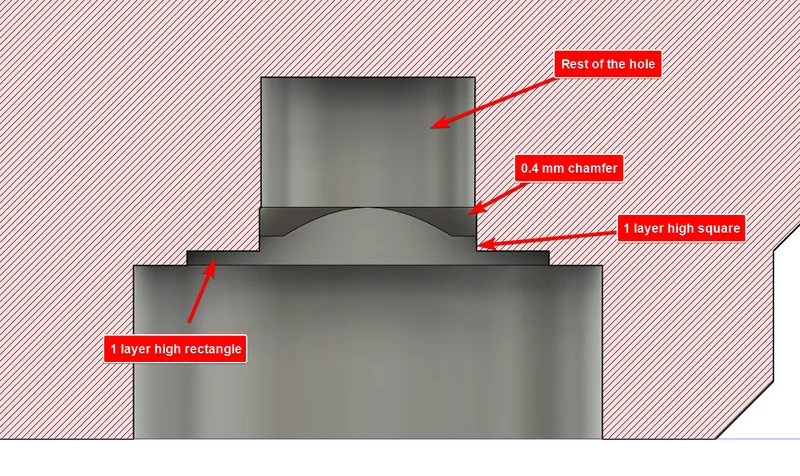

Чтобы избежать этой проблемы, используется метод из шпаргалки по 3D-печати: нарисуйте несколько слоев вокруг отверстия, чтобы они служили опорой, и сформируйте фаску, чтобы обеспечить наилучшие шансы на правильную печать.

Я также воспользовался возможностью и добавил слот для груза в основание Gridfinity вместо того, чтобы просто полагаться на опорные плиты.

Я включил практически все полезные файлы, которые только мог придумать: stl, Step и f360 (с запутанной историей или без нее), все с версиями с весовыми слотами и без них.

Другие подобные ресурсы:

Desaster реализовал это решение для стандартного блока, но мне хотелось иметь такой, который можно было бы использовать в качестве вставки в любой стандартный элемент Gridfinity.

Gridfinity перестроен в OpenSCAD
Полная перестройка системы Gridfinity в OpenSCAD, которая также включает поддержку воздушных отверстий в середине.
