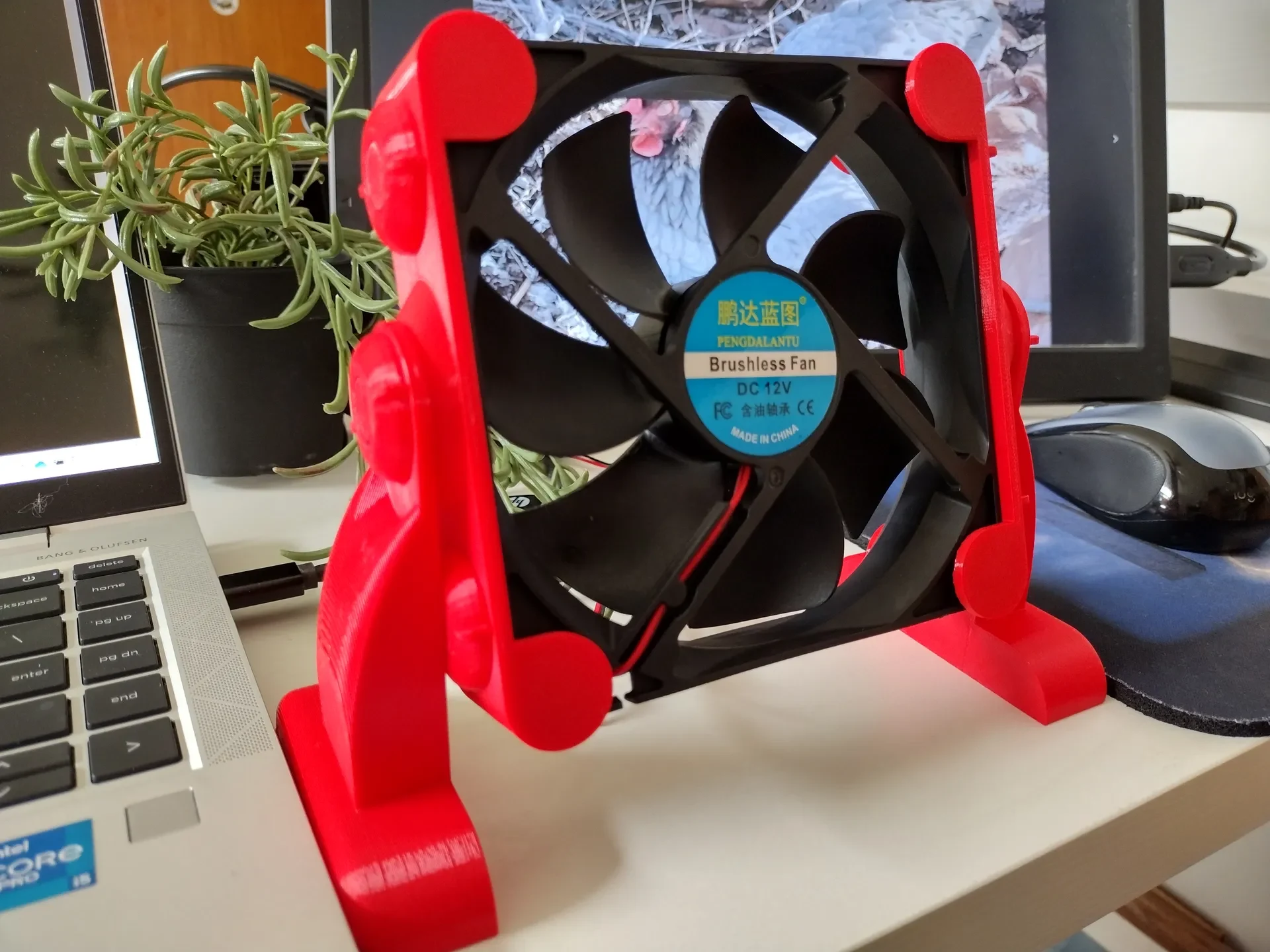

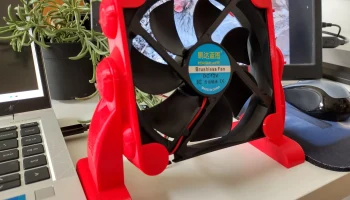

Настольный вентилятор BigFoot
Знакомьтесь, Бигфут...
Настольный вентилятор, который вы сделаете!
Используя недорогой 120-мм компьютерный вентилятор, USB-переходник с 5 В на 12 В и несколько напечатанных деталей, вы можете создать дешевый и эффективный настольный вентилятор, который можно подключить практически к любому USB-порту питания! Для скрепления напечатанных деталей друг с другом не требуется никакого оборудования!
Детали для печати
Две копии кронштейна вентилятора, часть 1 и часть 2 (STL). Если вы используете PrusaSlicer, я предлагаю использовать файл Fan-bracket.3mf, который поставляется с окрашенными опорами, которые прекрасно работают!
Две ноги
Один комплект из шести барашковых гаек.
Запчасти, которые нужно найти или купить
Вентилятор для корпуса компьютера, 12 В, 120 мм (https://share.temu.com/bbPxrNUynXA)
Повышающий преобраз��ватель USB 5 В в 12 В (https://share.temu.com/ONwARauRuzA)
Разъем «мама» размером 5,5 x 2,1 мм (https://share.temu.com/jZOEuygkyyA)
Рекомендуемые настройки печати
Кронштейн вентилятора:
Высота слоя 0,15 мм
Если вы не используете окрашенные опоры из прилагаемого файла 3mf, используйте опоры только на рабочей пластине.
15-20% заполнения
Хорошая адгезия кровати является обязательным условием. Имеются небольшие пятна контакта штифтов кронштейнов. Вы можете добавить к колышкам «поля», добавив на месте колышков специальные объекты высотой 0,2 мм. Добавление козырька ко всей части кронштейна приведет к проблемам с резьбой.
Барашковые гайки:
Высота слоя 0,15 мм
15-20% заполнени��
Ноги
Высота слоя 0,3 мм
15-20% заполнения
Инструкции по сборке печатных деталей
Соберите все печатные детали и 120-мм вентилятор.
Начните с установки одной части 1 одного кронштейна в отверстия вентилятора — убедитесь, что кронштейн не проходит по длине стороны шнура или стороны, противоположной шнуру:
Нажмите на деталь до упора, чтобы часть кронштейна оказалась заподлицо с вентилятором.
Установите часть 2 первого кронштейна на другую сторону вентилятора.
Теперь вы должны увидеть, как колышки будут использоваться для скрепления двух частей кронштейна вместе.
Возьмите одну из барашковых гаек и наденьте ее на один из колышков. Однако пока не прикрепляйте его к центральному колышку. При полной резьбе крылья гайки должны быть направлены к передней и задней части вентилятора.
Навинтите вторую барашковую гайку на штифт напротив первой. По-прежнему держите средний колышек открытым!
Удерживайте первую опору на центральном штыре первого кронштейна.
Другой рукой навинтите барашковую гайку, чтобы удерживать ножку на месте.
Теперь повторите процесс для другого кронштейна и ножки.
Поздравляем, теперь у вас есть поклонник BigFoot!
Что касается электроники, то выводы вентилятора необходимо освободить от вилки, чтобы их можно было установить в винтовые клеммы гнезда с внутренней резьбой. Красный провод должен входить в клемму "+", а черный — в клемму "-". Если у вас есть третий провод, он обычно используется для контроля частоты вращения вентилятора с помощью компьютера. Его не нужно использовать.
Затем повышающий преобразователь USB 5 В в 12 В можно подключить к разъему вентилятора, а затем подключить вентилятор к источнику питания USB!
