Параметрическая вилка-портафильтр для кофемолки Rancilio ..
Поздно вечером я пытался загрузить в фильтр кофейную гущу, чтобы дать толчок своему мозгу эспрессо, приготовленным на реактивном топливе, и создавал большой беспорядок, потому что наш портафильтр Elektra слишком велик для опорных вилок нашей кофемолки Rancilio Rocky. Не пора ли мне научиться пользоваться OpenSCAD?

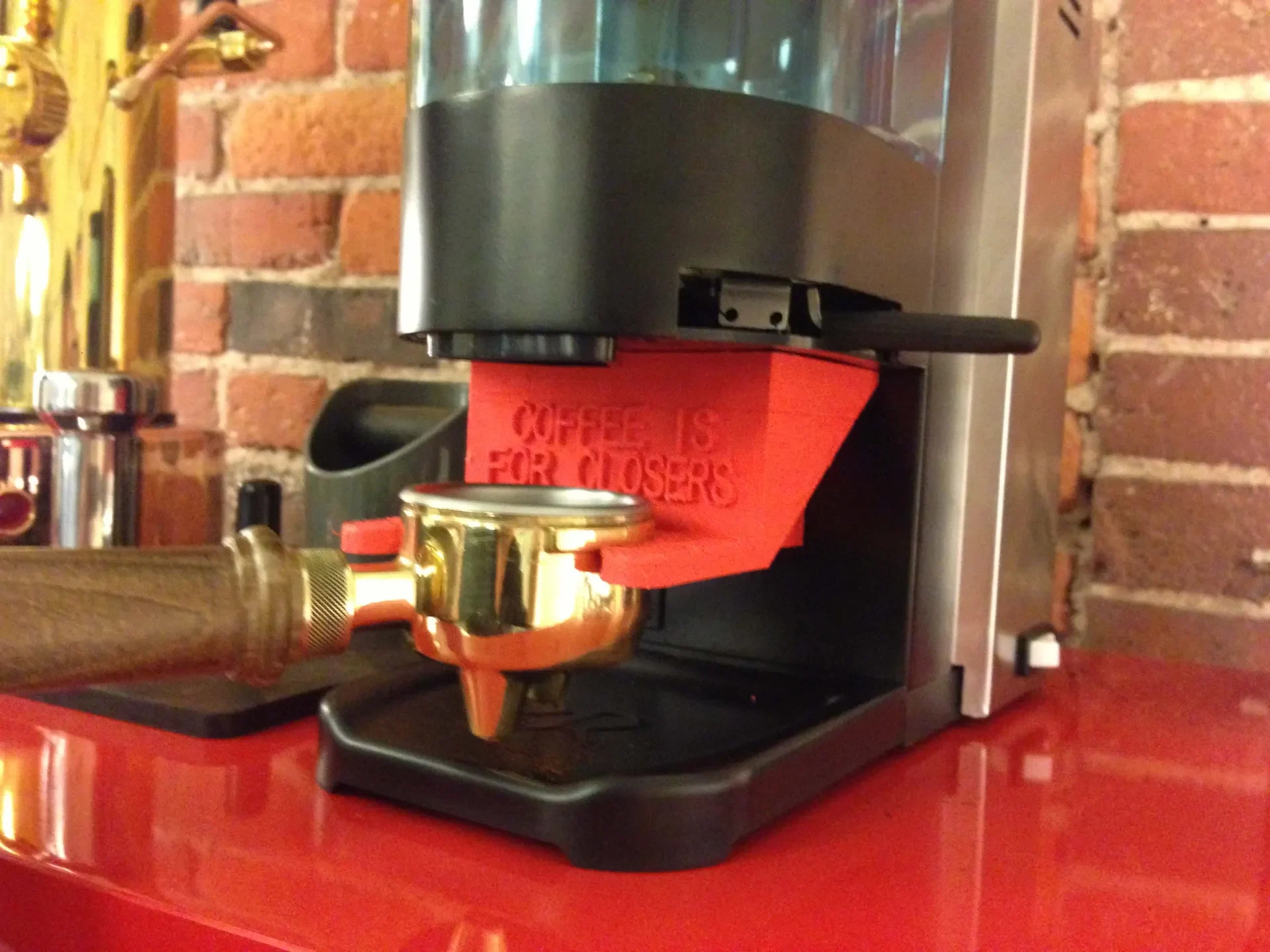

Результат: параметрическая опорная вилка портафильтра. Теперь любой, у кого есть кофемолка Rancilio Rocky, может изготовить опорную вилку для своего портафильтра, вставив точный внешний диаметр фильтра. Файл STL предназначен для печати на MakerBot Replicator 2 с его поддержкой.
Распечатать инструкции
Категория: Инструкции для кухни и столовой
Включенный файл OpenSCAD содержит множество комментариев. Я пытался втиснуть все функции OpenSCAD, которые только мог придумать, от модулей и включений до зеркальной геометрии и рекурсии.

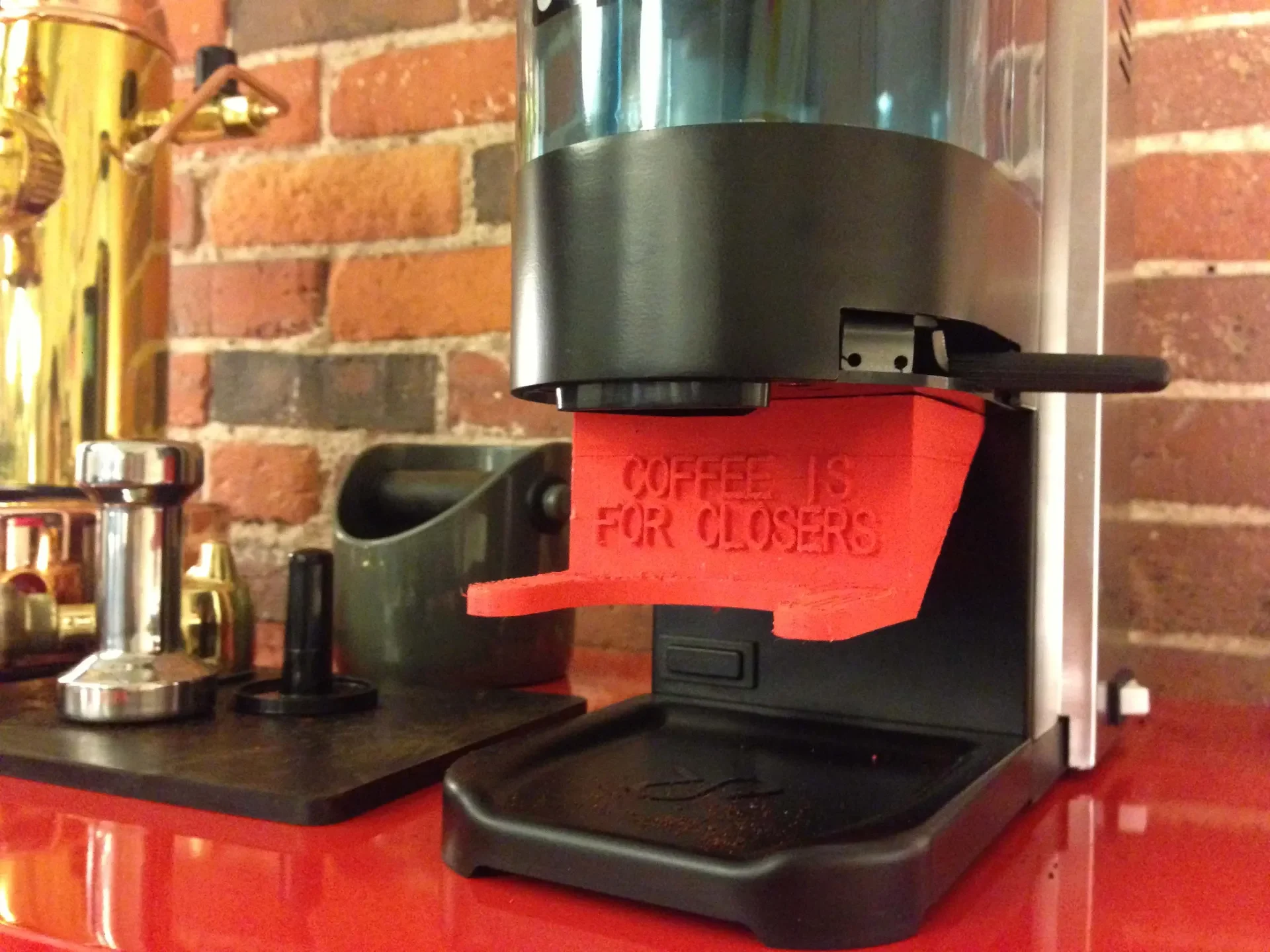

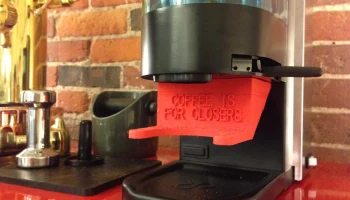

— В коде используется отличная функция записи HarlanDMii, позволяющая добавить мотивационную надпись для продавцов недвижимости. Обратите внимание, что потребовалась дополнительная работа, чтобы напечатать текст на внутренней стороне цилиндра.

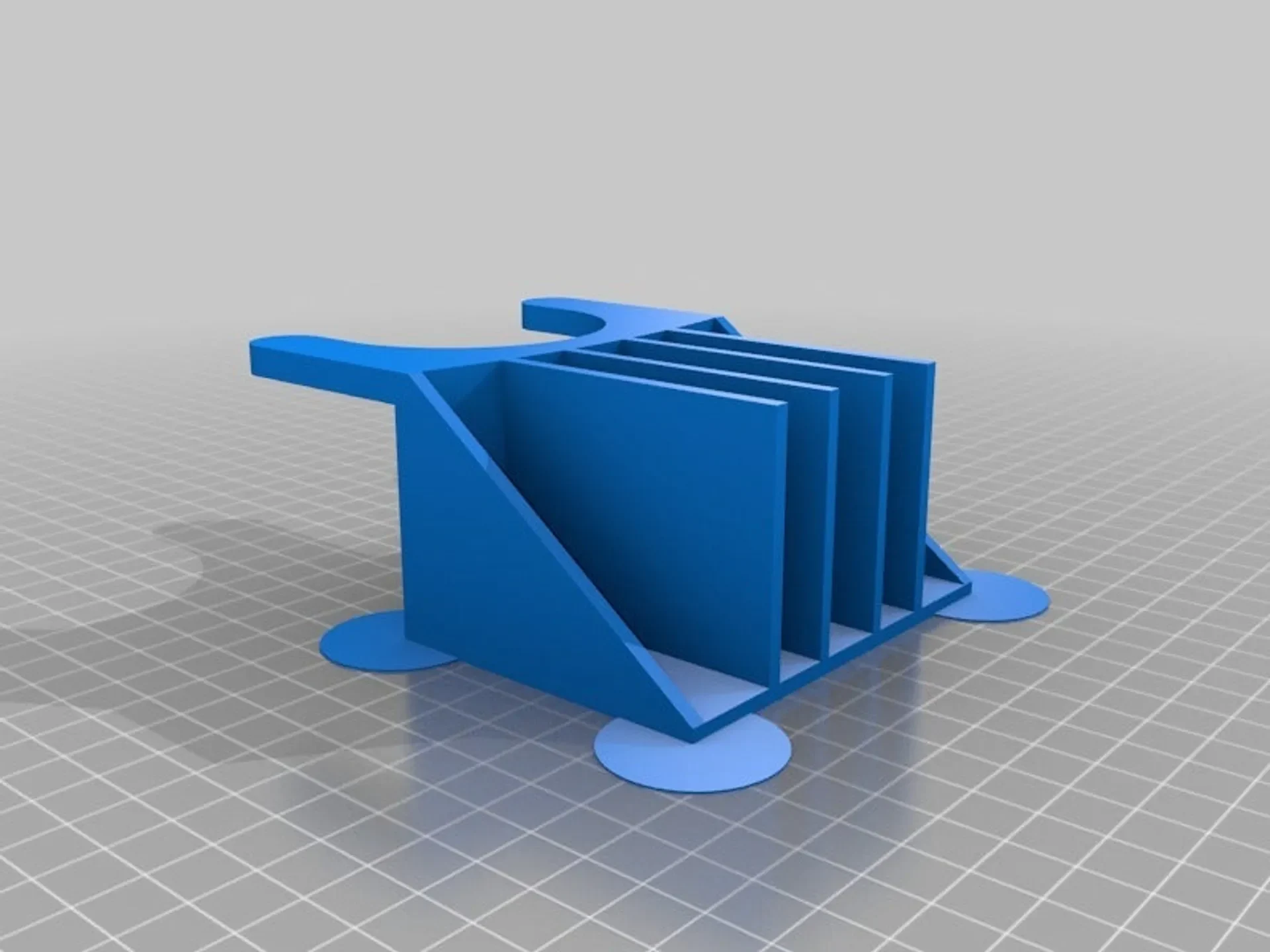

— Существует общий код для создания «мышиных ушей» в углах готового объекта, чтобы предотвратить деформацию и подъем. Углы легко отрываются от готового отпечатка.
— Файл OpenSCAD содержит код устранения неполадок для создания поперечных сечений модели, позволяющий проверить правильность выравнивания деталей.
— Модель предназначена для печати в перевернутом виде с использованием подставок. К сожалению, последняя версия Makerware (v1.1.2.67) добавляет волосатые пряди по всей модели при печати с опорами. так что вам придется кое-что сделать, прежде чем вы сможете приготовить эспрессо, не создавая беспорядка.
Более опытные программисты, наверное, смогут указать с десяток способов сжатия этого кода. Фотографии для подражания.

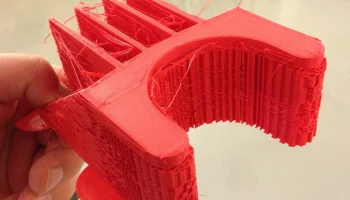

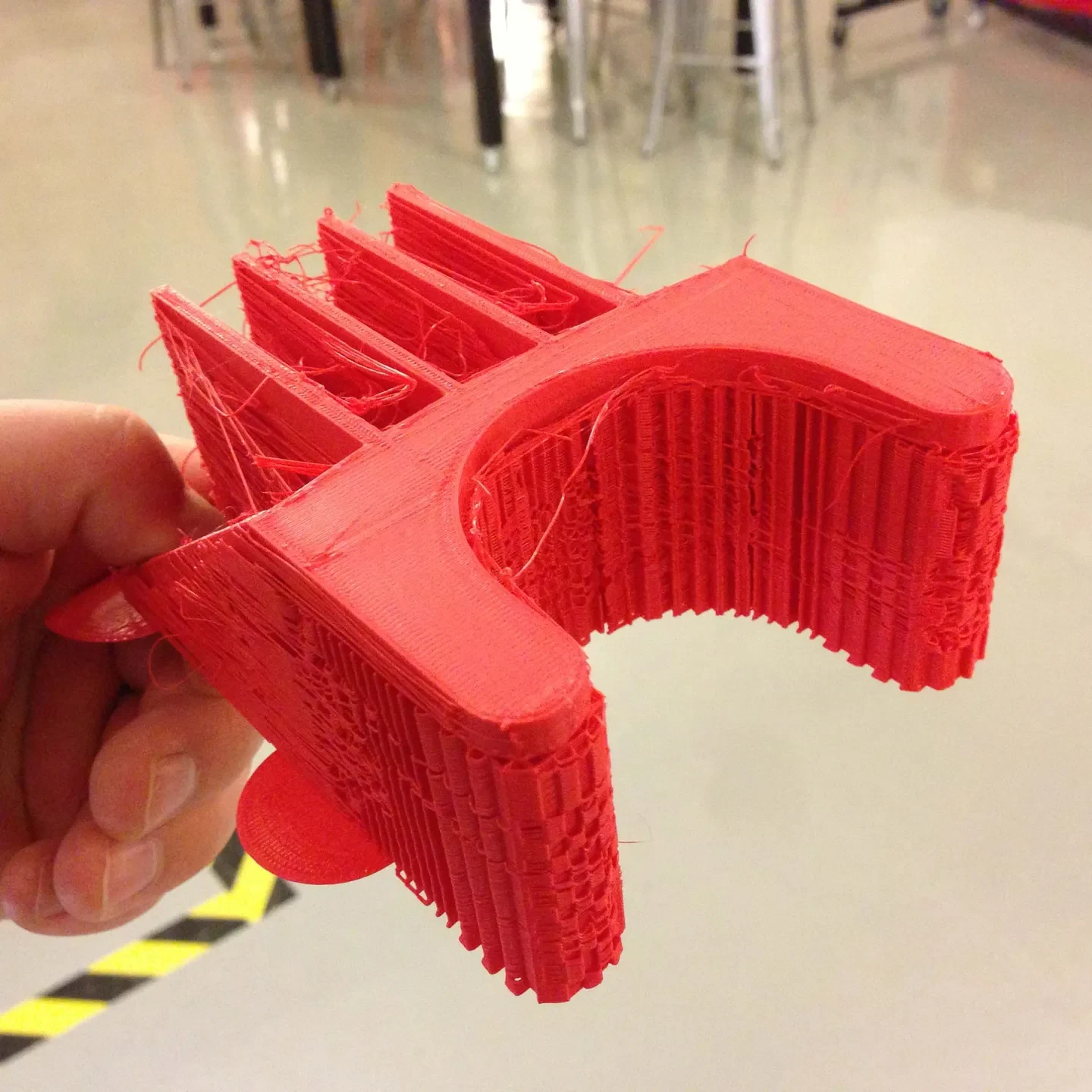

ОБНОВЛЕНИЕ: отпечаток получается достаточно хорошо с помощью MakerBot Replicator 2 с использованием MakerWare со средним разрешением и опорами. Поддержки образовывали множество беспорядочных «волос», свисающих с отпечатка там, где опоры не нужны — не знаю, почему это произошло. Фотографии прилагаю.
