LED module

Мне хотелось чего-то, что можно было бы поставить в разные вазы и распечатать для людей, где у них было бы все необходимое для включения и выключения света, а также простой способ замены батарейки.

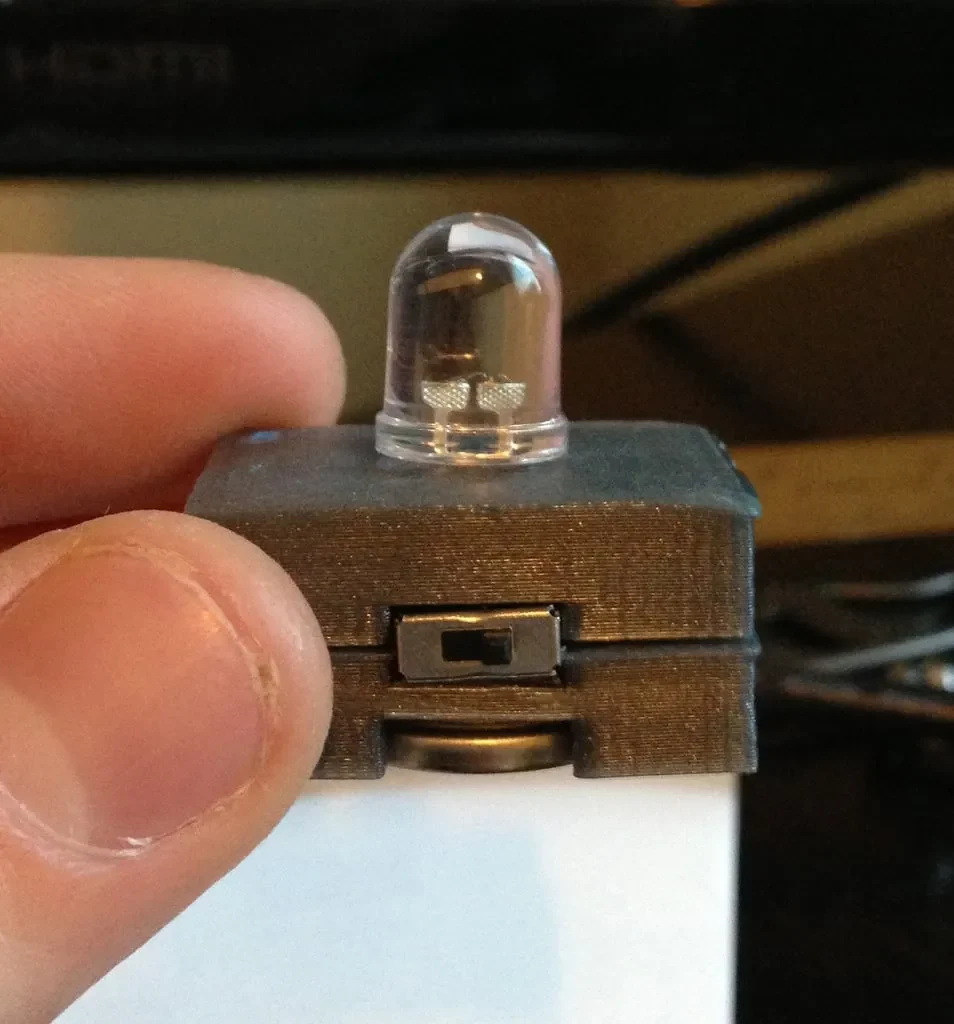

Все в одном: светодиод, батарейка, выключатель, модуль для самодельных чайных свечей. Потребуется только одна дополнительная проволока и немного клея/эпоксидной смолы для склеивания двух частей.

Инструкции

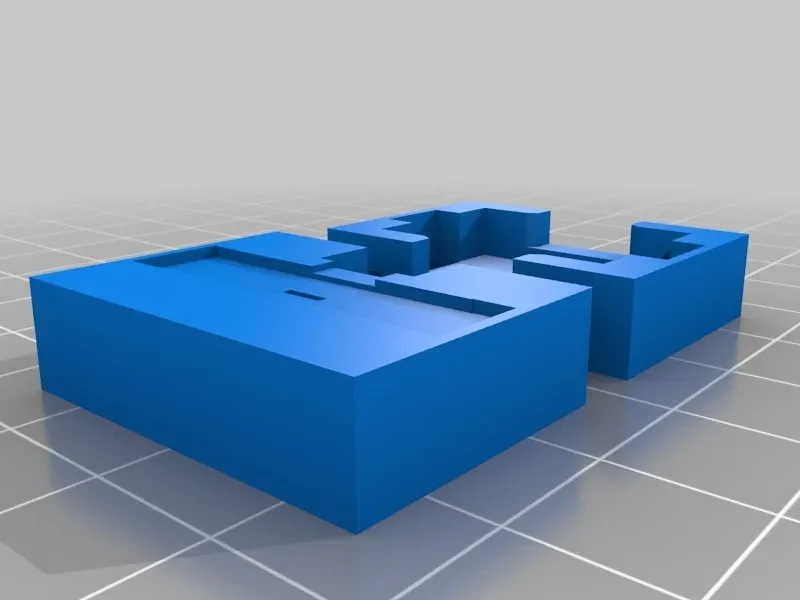

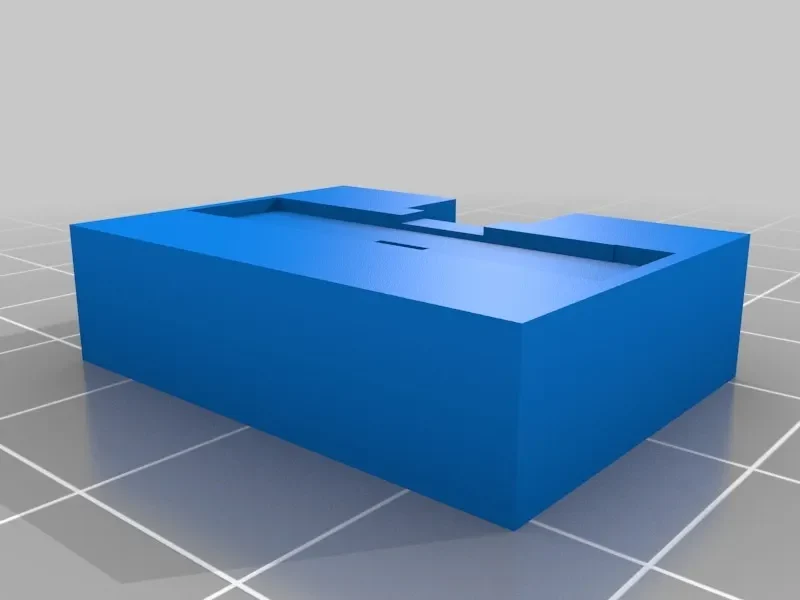

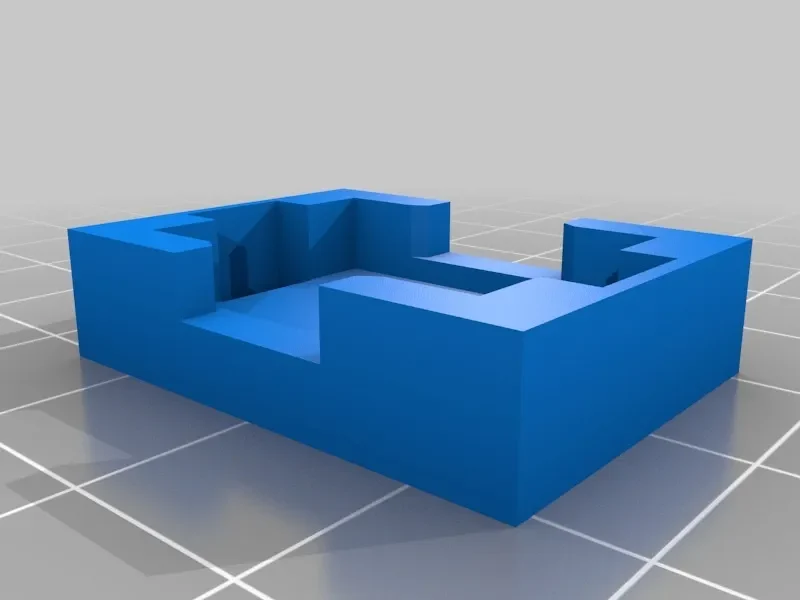

Рас��ечатайте модуль.stl, содержащий две детали для сборки (распечатайте его PLA, 25% заполнение и 2 периметра).

SCAD-файл прилагается, вы можете внести изменения по вашему усмотрению.

Детали, использованные в моей версии:

Держатель батареи CR2032: http://shop.evilmadscientist.com/productsmenu/partsmenu/537

Переключатель: https://www.sparkfun.com/products/9609

Светодиод RGB 10 мм (велосипедный, медленный): https://www.sparkfun.com/products/11452

У меня они лежали в разных проектах, но похоже, что этот держатель для монет тоже подойдет (с некоторой доработкой SCAD): https://www.sparkfun.com/products/8822

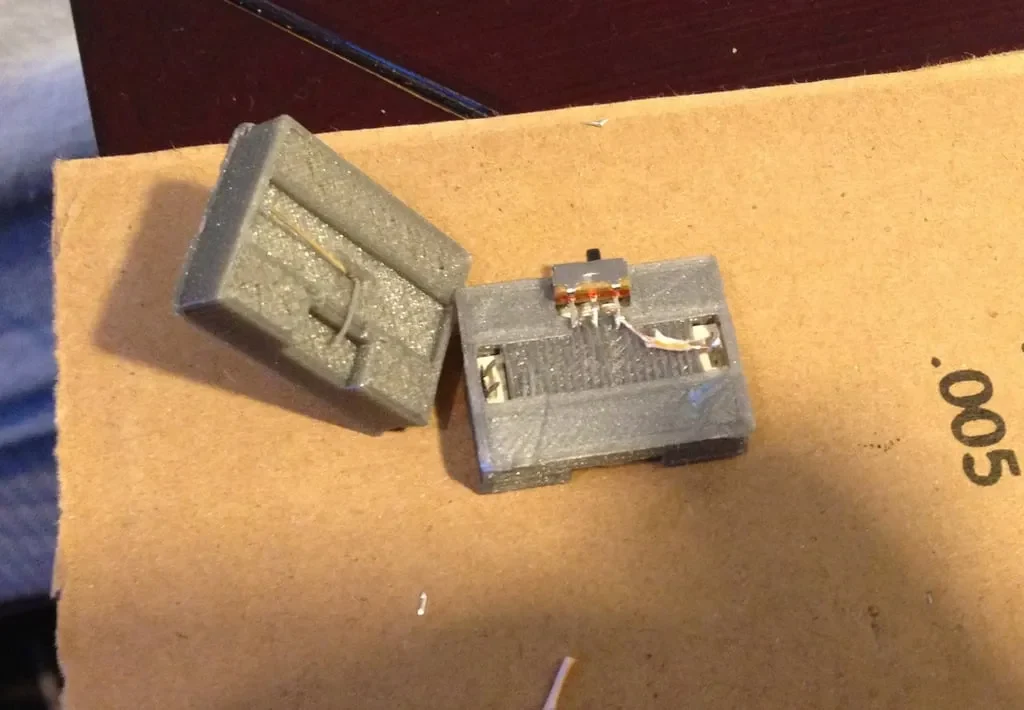

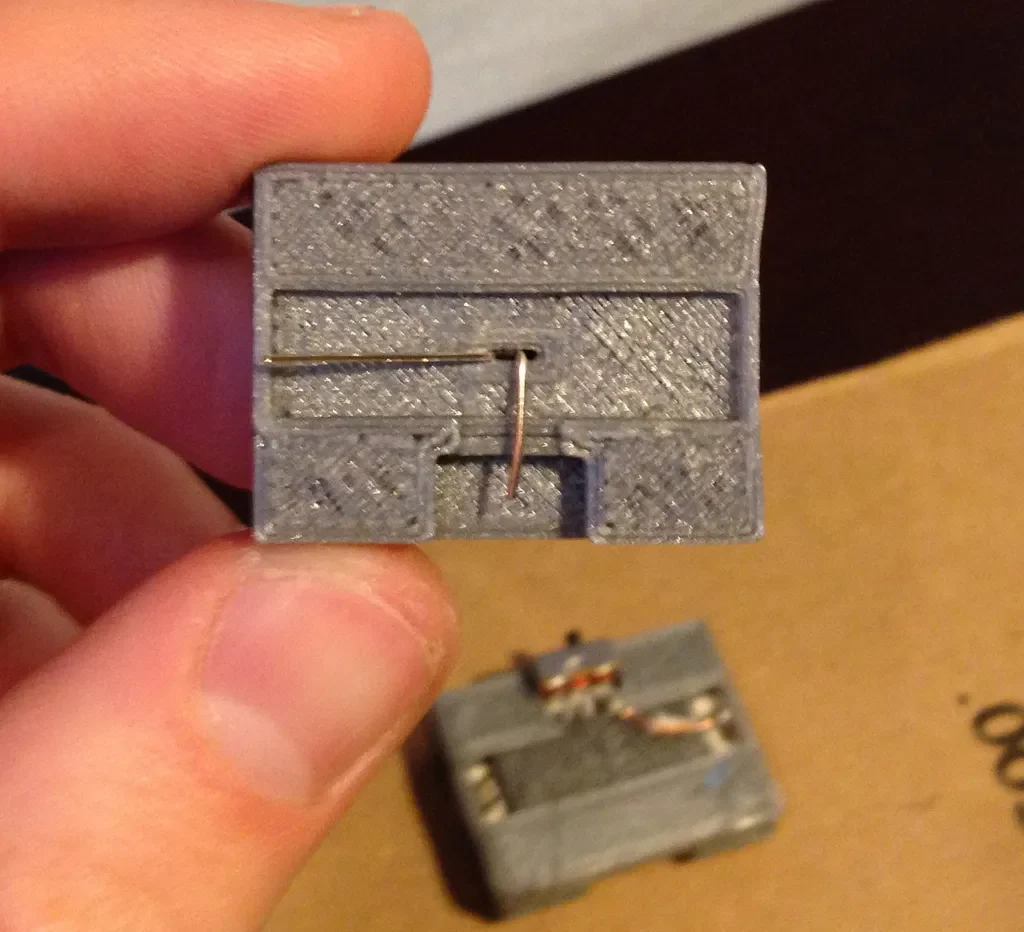

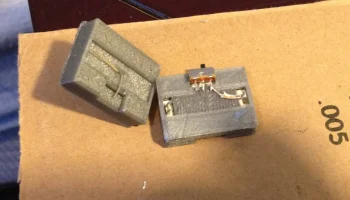

Использовал один сегмент провода Ethernet для подключения отрицательной клеммы к переключателю, все остальное было напрямую от провода светодиода к клемме переключателя/аккумулятора, для удержания переключателя не использовался клей или эпоксидная смола, он довольно легко защелкнулся.
