Электронные насадки Air Duster

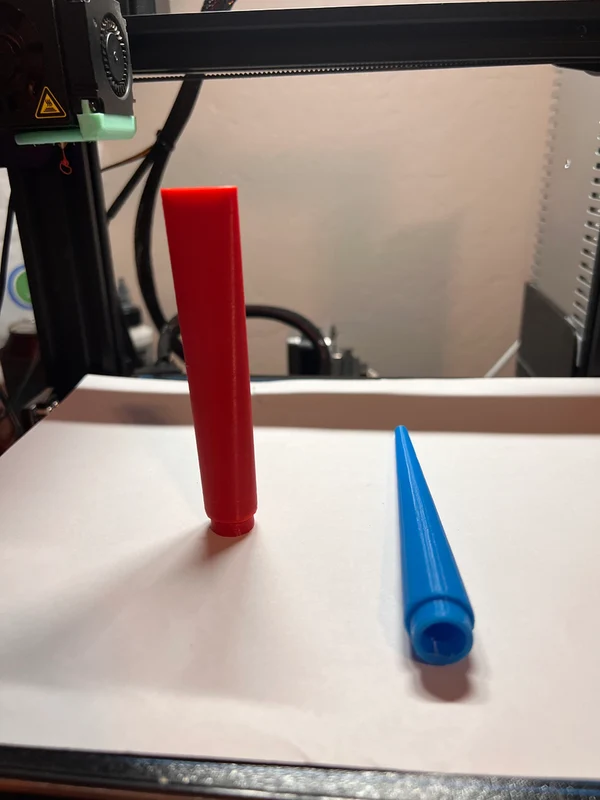

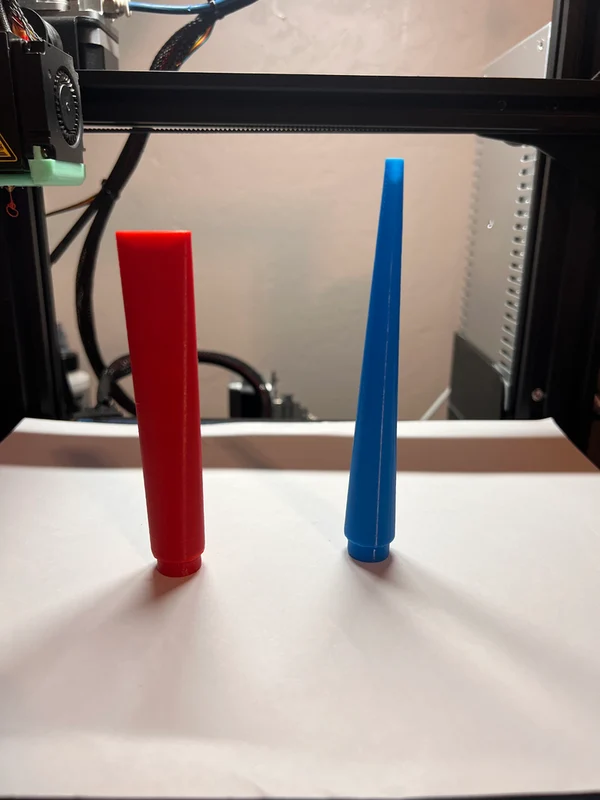

Некоторое время назад я купил стандартную электрическую пневматическую тряпку «Сделано в Китае» и очень быстро потерял насадки для воздуходувки, которые входили в ее комплектацию. В комплект поставки входят конусообразный адаптер и вентиляторный (широкий) адаптер.

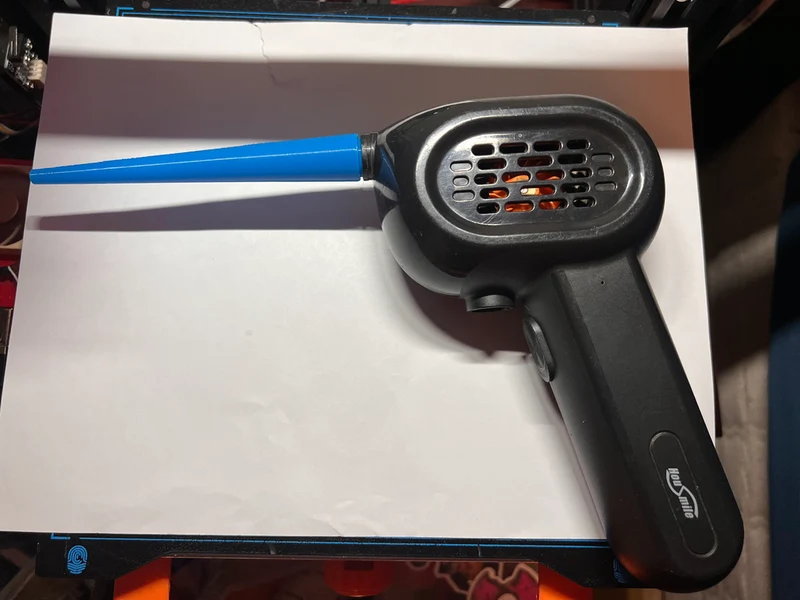

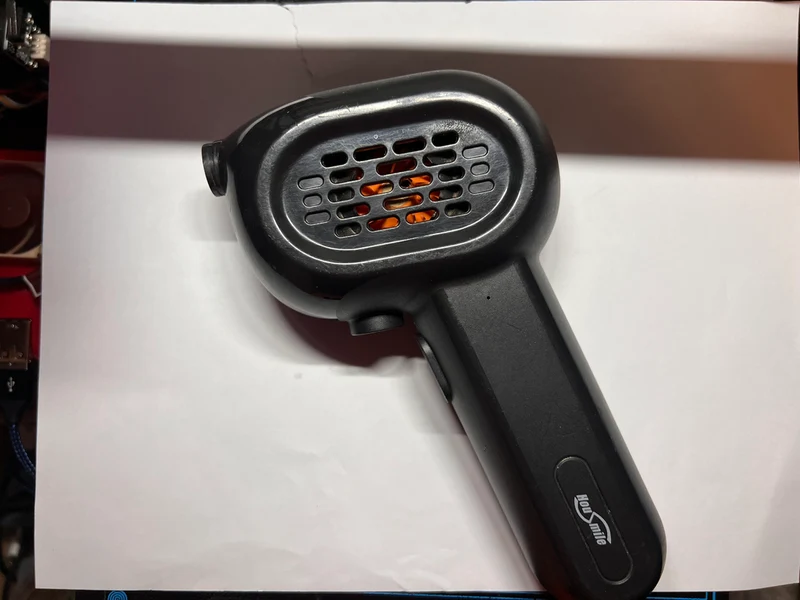

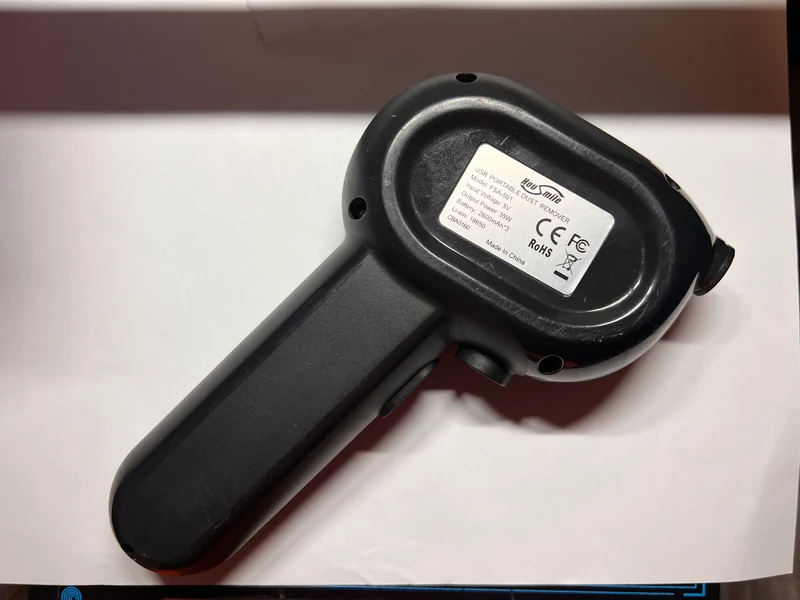

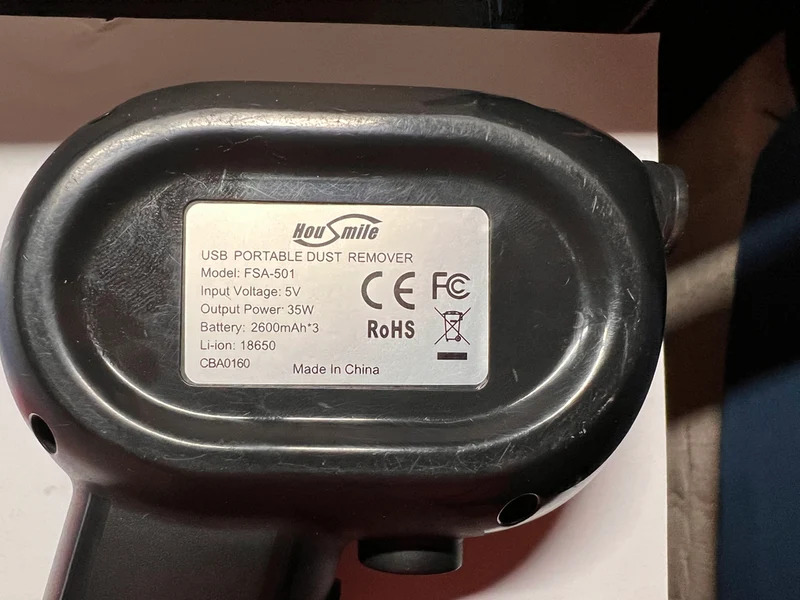

Эти сменные адаптеры, которые я разработал, не были спроектированы или смоделированы по образцу оригинальных деталей; Я хотел, чтобы они стали лучше. Торговая марка мое�� воздуходувки — «HouSmile», а модель: FSA-501.

Если вам нравится моя работа и вы хотите купить мне кофе, перейдите по ссылке ниже и большое спасибо за вашу поддержку!

Они могут подойти для многих других «универсальных» электронных тряпок, но вот некоторые размеры, чтобы вы могли проверить, подойдут ли они вам:

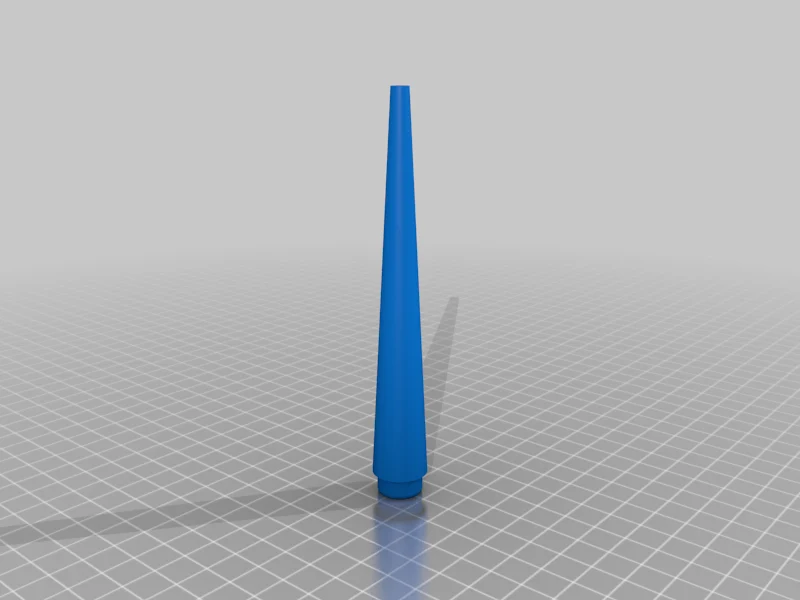

Характеристики крепления конуса:

Внешний диаметр (в месте крепления к инструменту): 14,35-0,556 дюйма. На наконечнике воздуходувки: 5,54-0,218 дюйма.

Внутренний диаметр (в точке крепления): 10,8-0,425 дюйма. На наконечнике воздуходувки: 3,75-0,147 дюйма.

Длина (от конца до конца): 127 мм — 5 дюймов

Характеристики крепления вентилятора (широкого) *Внутренний и внешний диаметр в точке крепления такие же, как указано выше^

Длина (от конца до конца): 106,8 мм — 4,204 дюйма

Ширина наконечника воздуходувки: 21,85-0,860 дюйма

Диаметр наконечника воздуходувки: 6 мм — 0,235 дюйма.

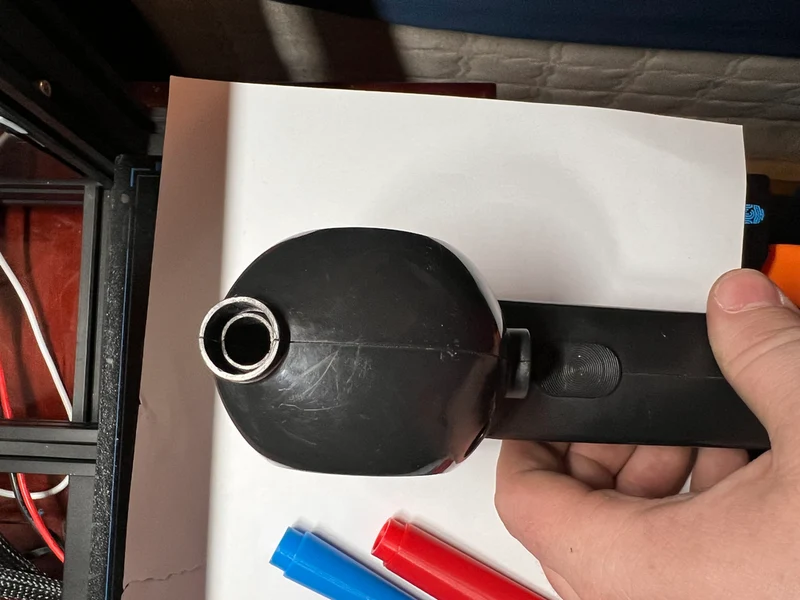

Внутренний диаметр моего воздуходувного инструмента (куда вставляются мои насадки) составляет 14 мм — 0,552 дюйма.

Это мой первый проект, опубликованный в Интернете, и, несмотря на простоту, я очень надеюсь, что он поможет другим людям с похожими пылесосами. Огромное спасибо!

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Плоты:**

Нет

Поддерживает:

Да

**Разрешение:**

0,2 мм

Заполнение:

20%

**Нить накаливания:** Overture PLA, кобальтовый синий/красный

Примечания:

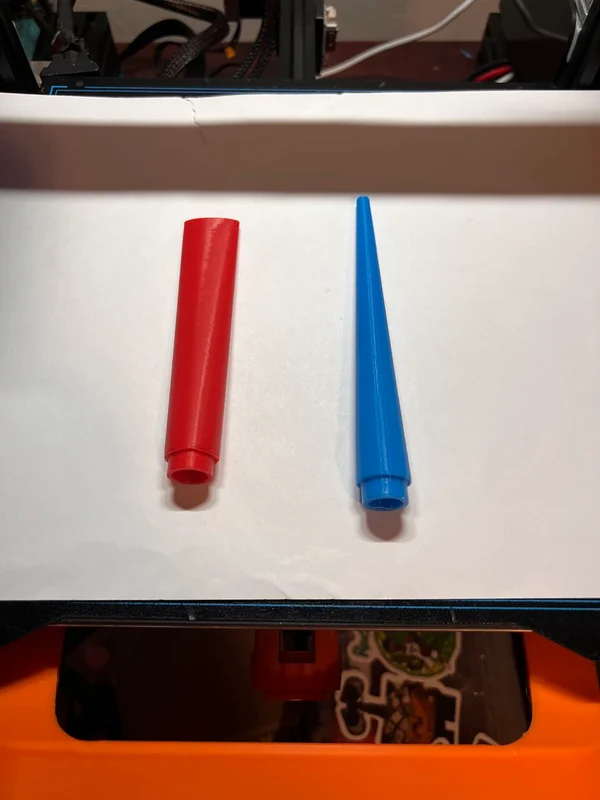

Поскольку модель печатает стоя, рекомендуется использовать подставки для края конусов. Вот что я использовал, и мое предложение, когда дело касается опор:

Стиль поддержки: Дерево
Прикосновение к сборочной пластине
5% поддержка заполнения
Опорная стена: 0
