Занавеска для душа, замена крепежа для труб........

Хорошо, я ненавижу эти занавески для душа, потому что через какое-то время они имеют тенденцию расшатываться, поэтому вы продолжаете поднимать их, пока они вам не надоест, и не покупаете новую.

Почему они расшатываются? Ну дизайн неправильный (возможно). Если вы заткнете их в трубе, сила через некоторое время исчезнет.

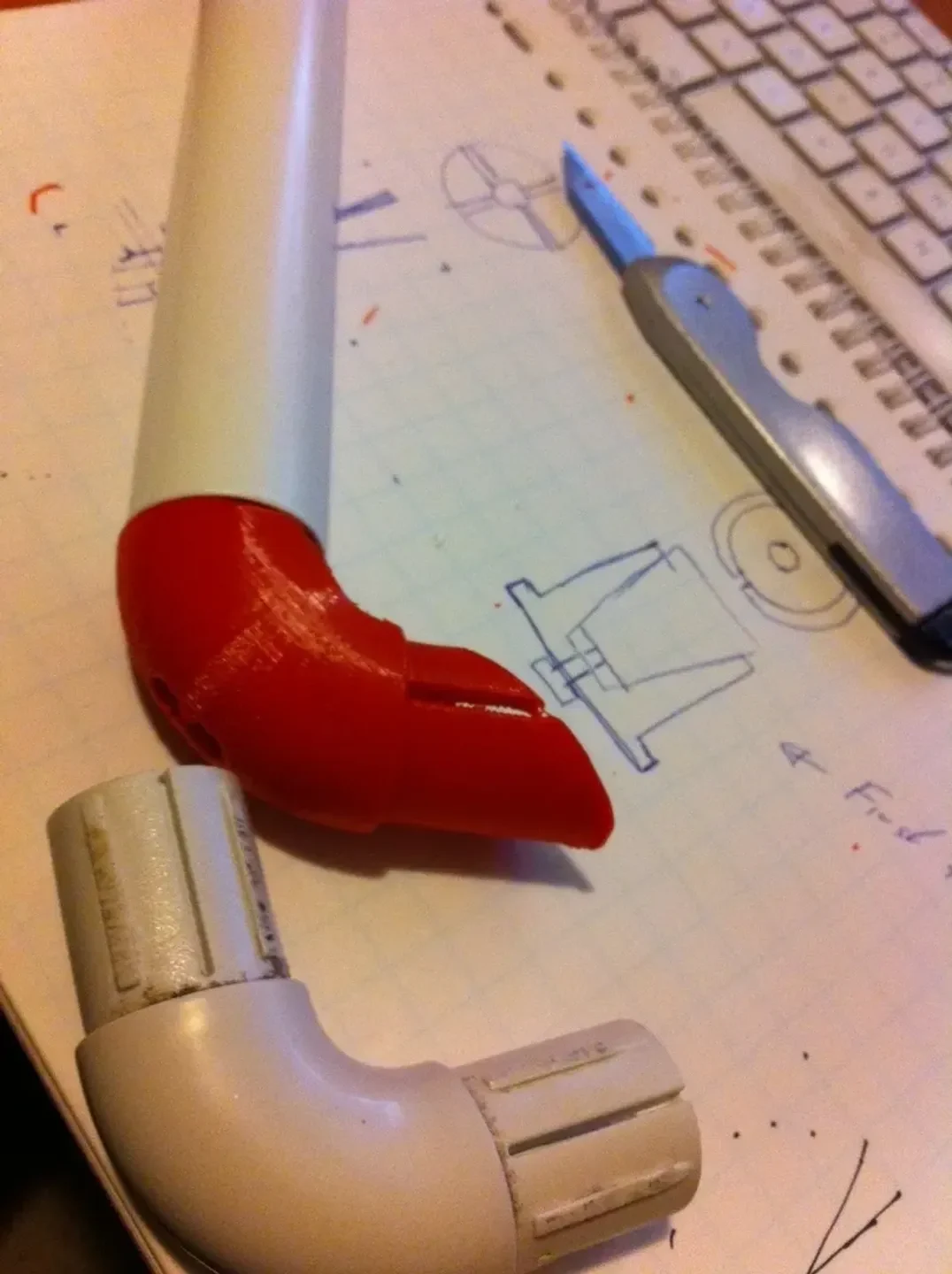

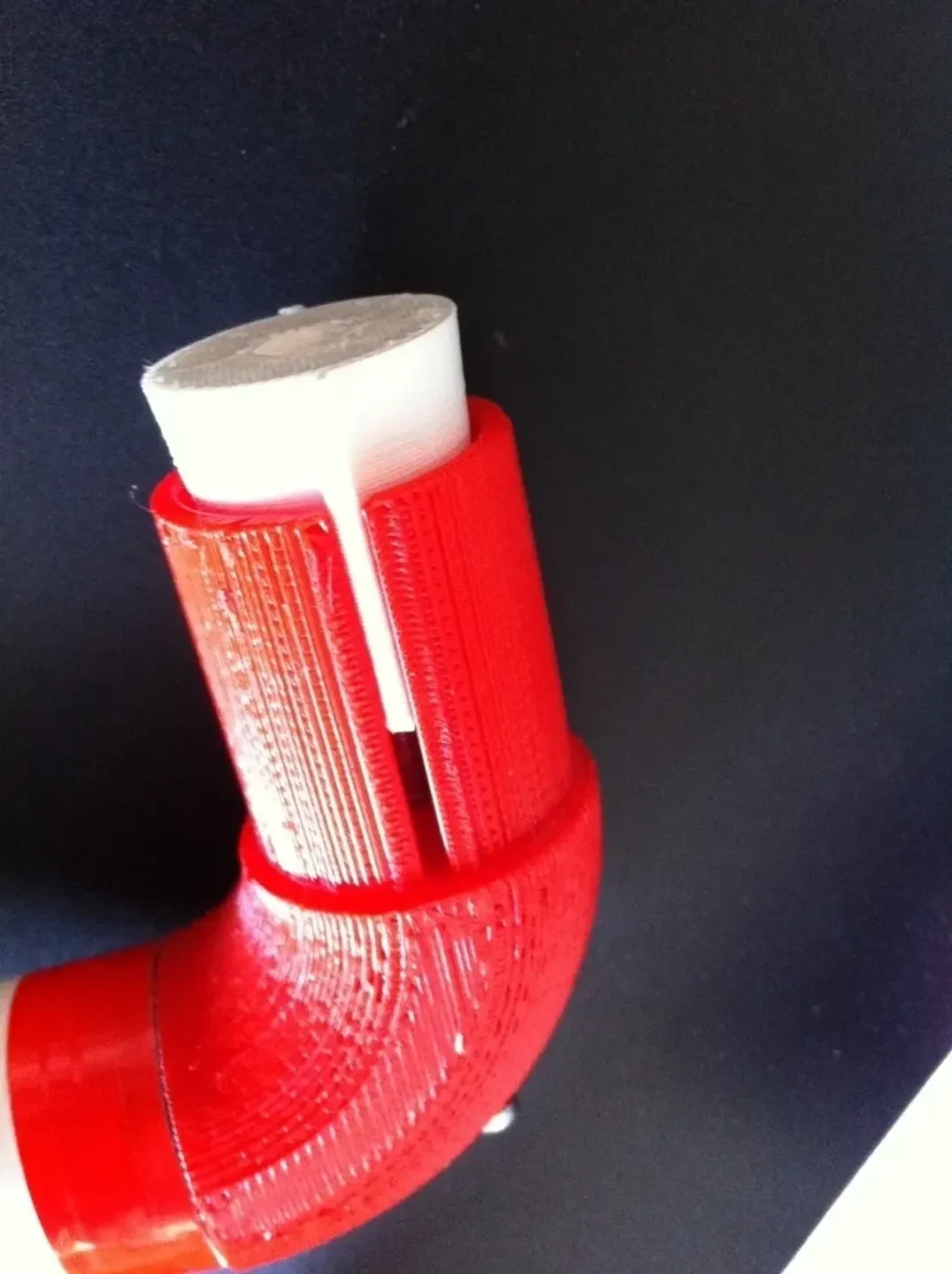

Итак, я сделал это, они будут прикладывать силу изнутри наружу, при повороте жирный крепеж затягивается, прижимая разделенную часть трубы к стенке трубы.

Надеюсь, это будет работать лучше, чем икеевское ;-)

распечатать коннер (части сгиба) немного сложно. Я попробовал Bend.stl и Bend2.stl, оба нуждаются в поддержке, но оба работают. но я думаю, что версия 3 (нужно сделать) (разделение изгиба на две части) может быть лучшим вариантом для печати, но тогда вам придется склеить их вместе, для этого также можно использовать пару настенных креплений, но тогда мне это не нужно, так что не стесняйтесь делать свои собственные ;-)

Отверстие сделано с учетом параметров, поэтому оно будет работать с трубами разного диаметра.

Мой где

внешнийДиаметрПайп = 30

внутреннийДиаметрТрубы = 26,5

внутреннийРадиусБенд = 10

Я не знаю, нужны ли они кому-нибудь, но мир огромен.

Инструкции

Просто сделай один

Распечатайте один комплект fastner2xv3.stl.

Распечатайте Bend.stl или Bend2.stl (оба с внешней поддержкой)

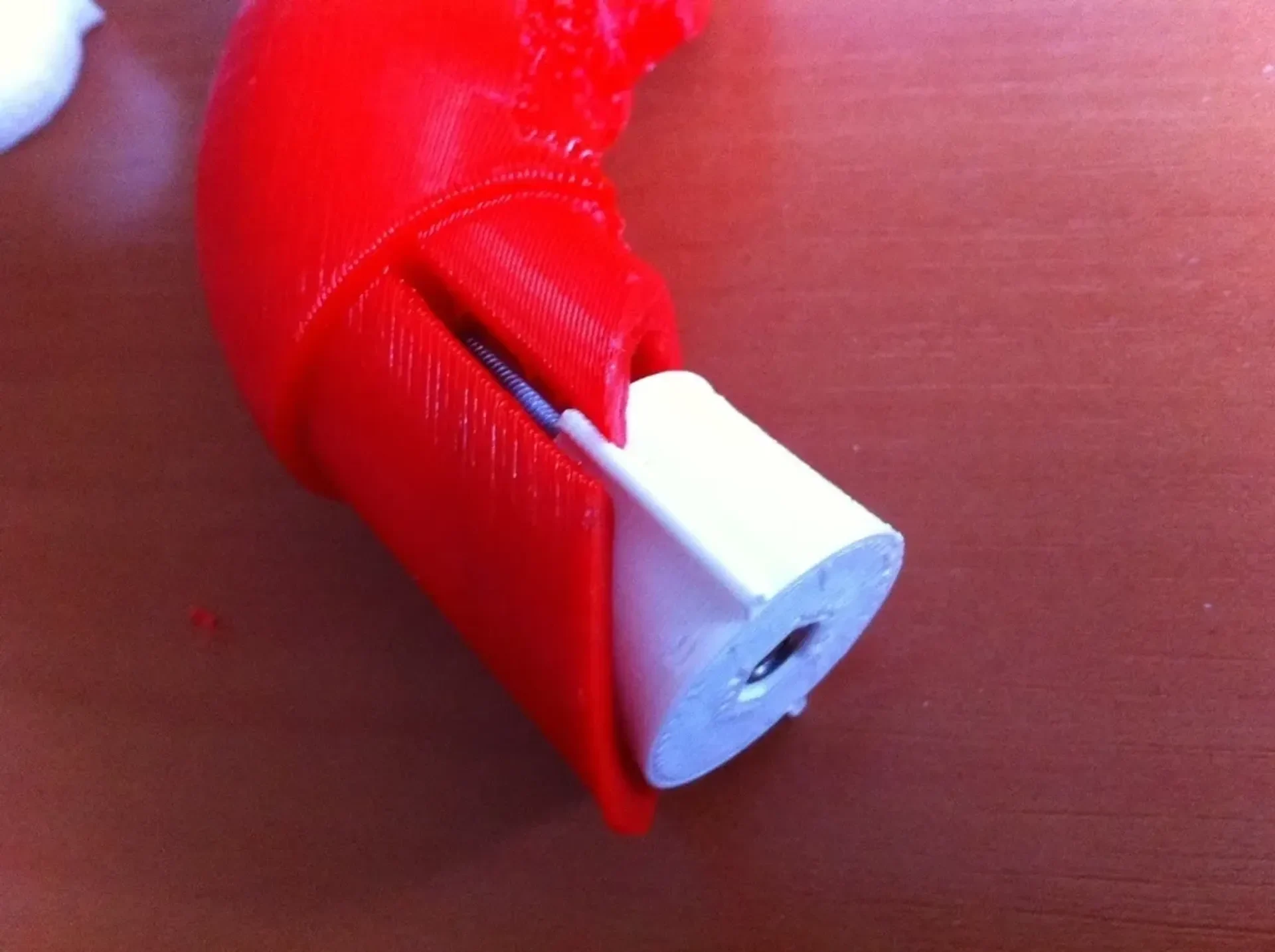

Используйте болт и гайку M3 диаметром 40 мм и скрепите их вместе, но не переусердствуйте, они все равно должны подходить к трубе.

Вставьте его в трубу и еще немного затяните болт, теперь он зафиксируется на месте.

Сделайте то же самое на другом конце

Сделать мод

Перейти к https://github.com/elmom/MCAD.

Загрузите https://github.com/elmom/MCAD/blob/master/metric_fastners.scad.

Открыть

Shower_curtains_pipe faster.scad и измените настройки
