Рэндо Боуден Экструдер

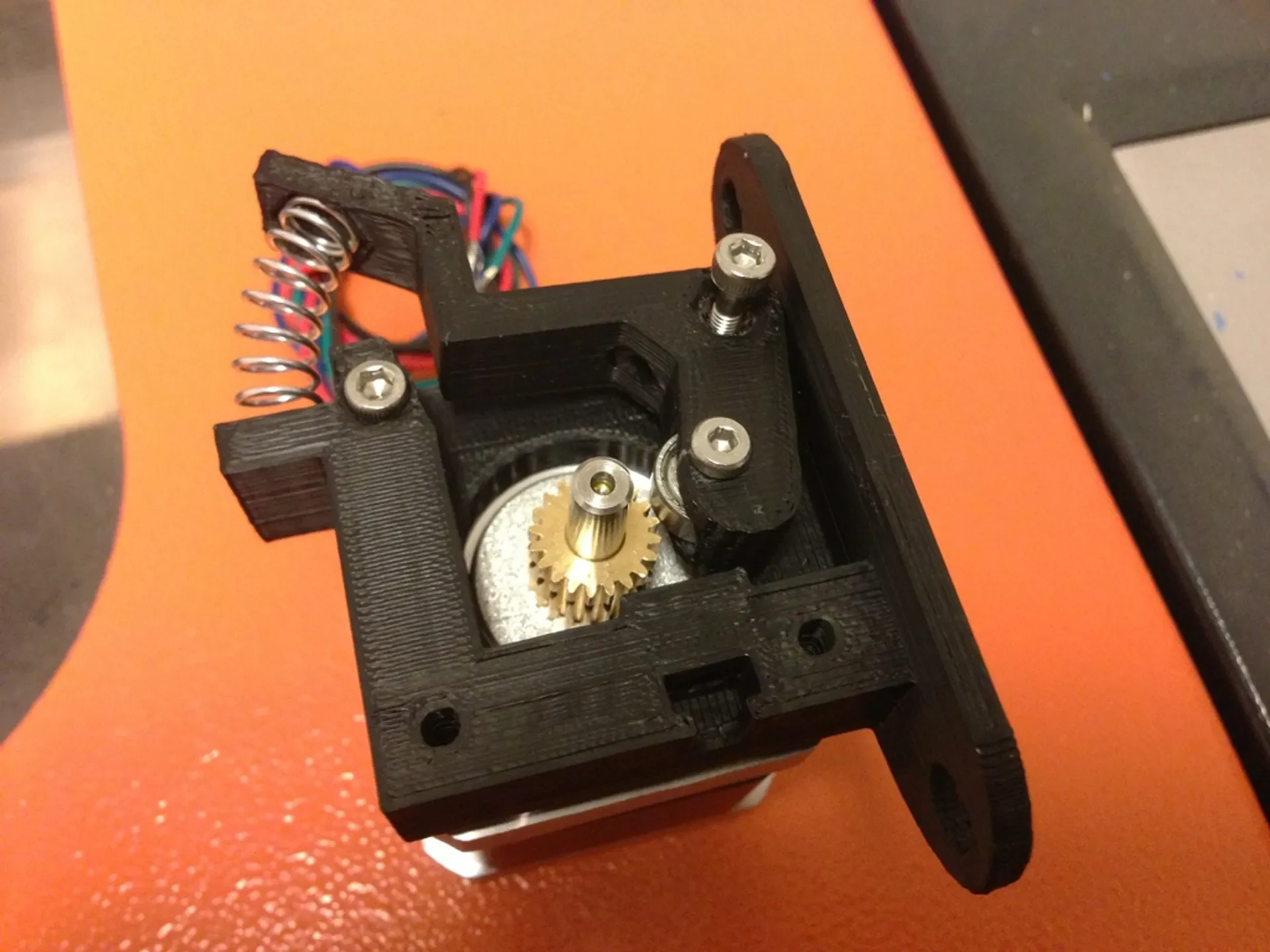

Я уже давно использую минималистичный MK8 на своем репликаторе, и он идеален, поэтому я преобразовал его в экструдер Bowen. В нем используется та же схема болтов для крепления, что и в экструдере с воздухоотводчиком, а также такое же крепление болтов для трубок из ПТФЭ.

Инструкции

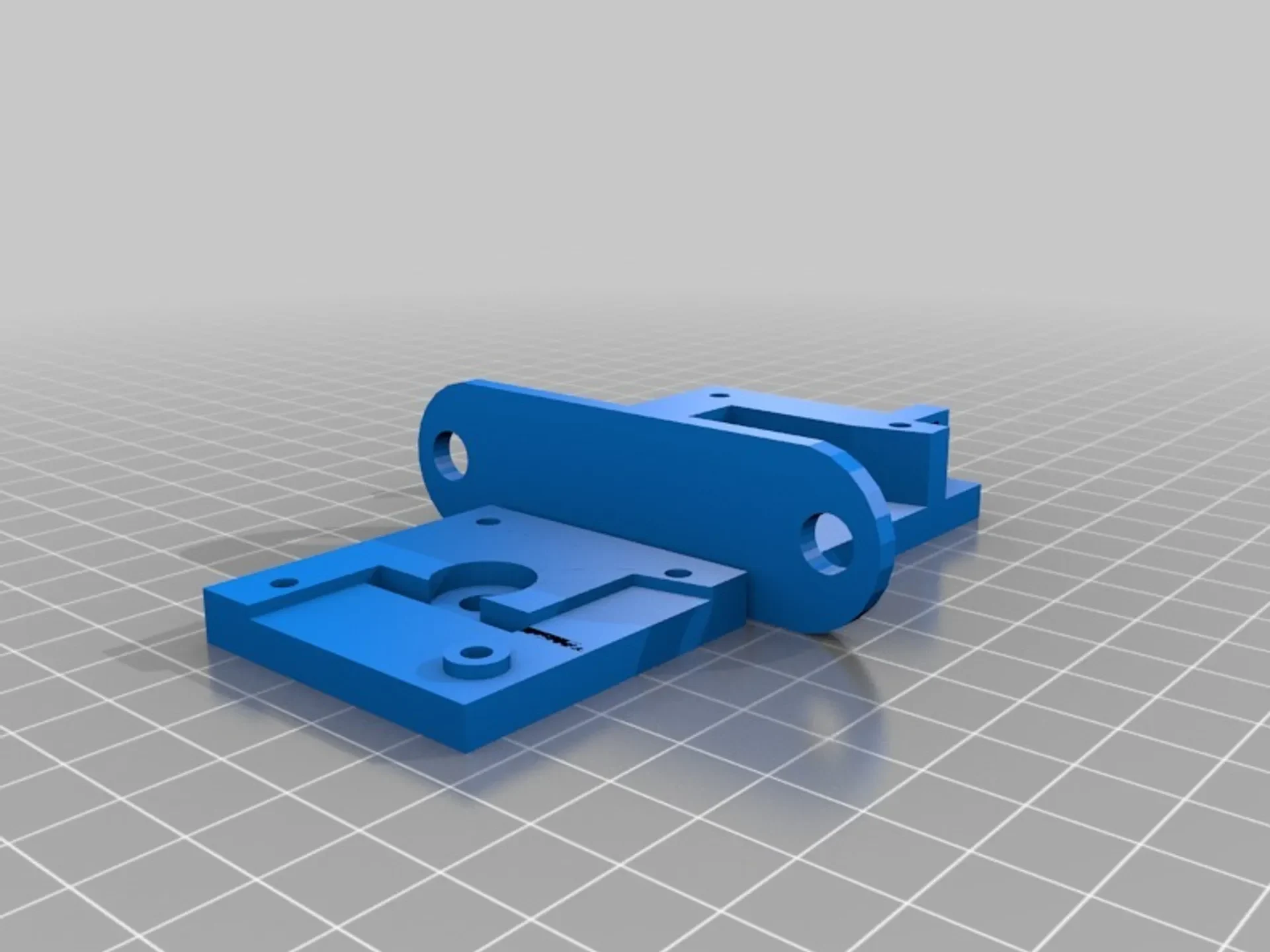

Все находится на одной рабочей пластине, и с помощью всего лишь трех напечатанных деталей все становится настолько простым, насколько это возможно. Этот экструдер предназначен для нити диаметром 1,75 мм.

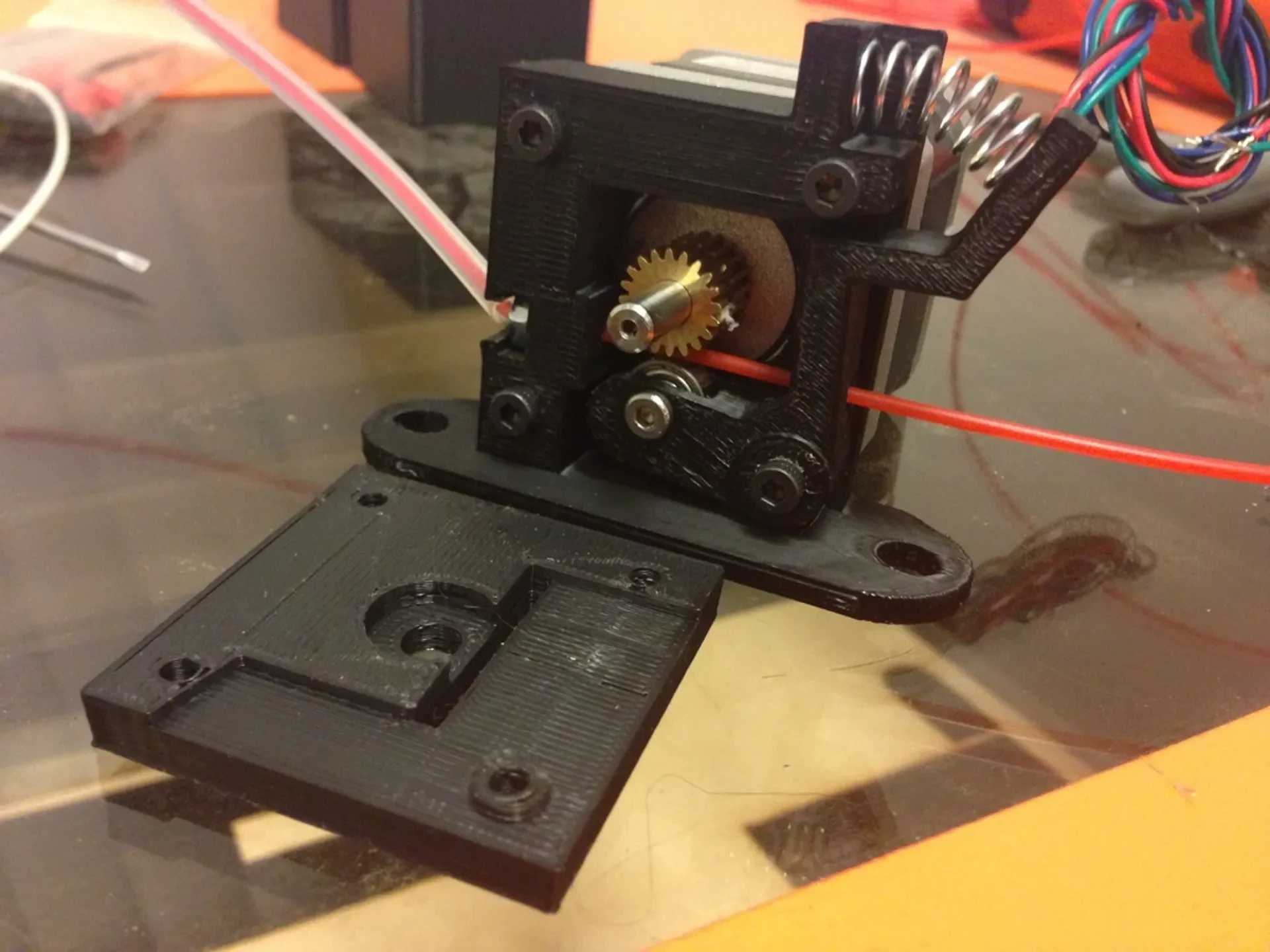

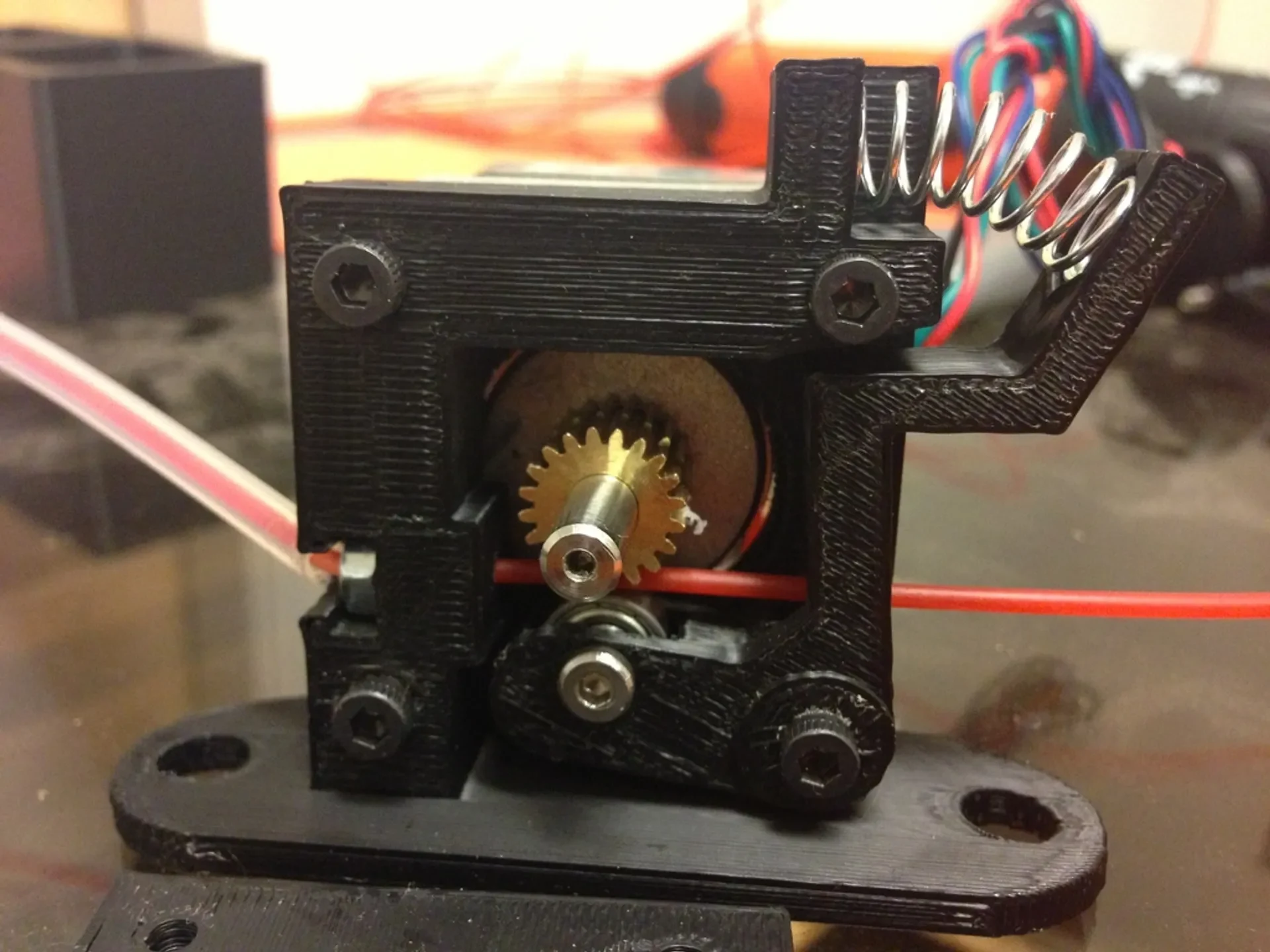

Он будет работать без передней пластины, и в этом нет особой необходимости, но я включил его на тот случай, если вы захотите закрыть переднюю часть и поддержать вал двигателя. На передней панели есть смотровое окно, через которое можно видеть шестерню и нить.

Это часть моего текущего проекта по созданию пакета переоборудования в стиле Боудена для экструдера MK7/8 или qu-bd. В настоящее время я работаю над деталями для переоборудования горячего конца.

Вам понадобится

1 — двигатель Nema 17 (чем больше мощности, тем лучше)
1 — гайка М4
1 — трубка из ПТФЭ с внешним диаметром 4 мм и внутренним диаметром 2 мм.
2 — болты и гайки М6 для крепления экструдера
4 — болты M3 22 мм (если не используется крышка и 25 мм, если используется крышка).
1 — Пружина длиной 1,25 дюйма и шириной 0,3 дюйма McMaster #9657K331
Подшипник McMaster #7804K128 с наружным диаметром 1-10 мм и внутренним диаметром 3 мм.
1 — M3, плоская головка 10 мм.
1- Приводная шестерня MK7 от MBI или Универсальная приводная шестерня Raptor от qu-bd.

(Файл может вызвать некоторые ошибки при нарезке, но он все равно печатается нормально)
