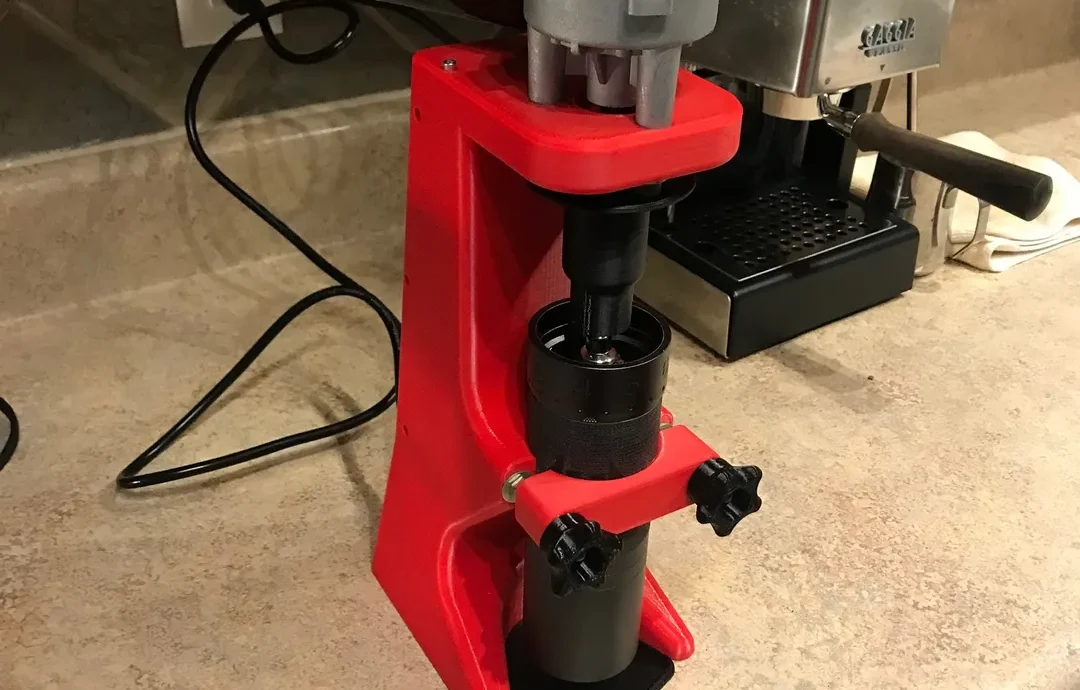

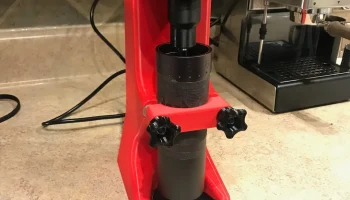

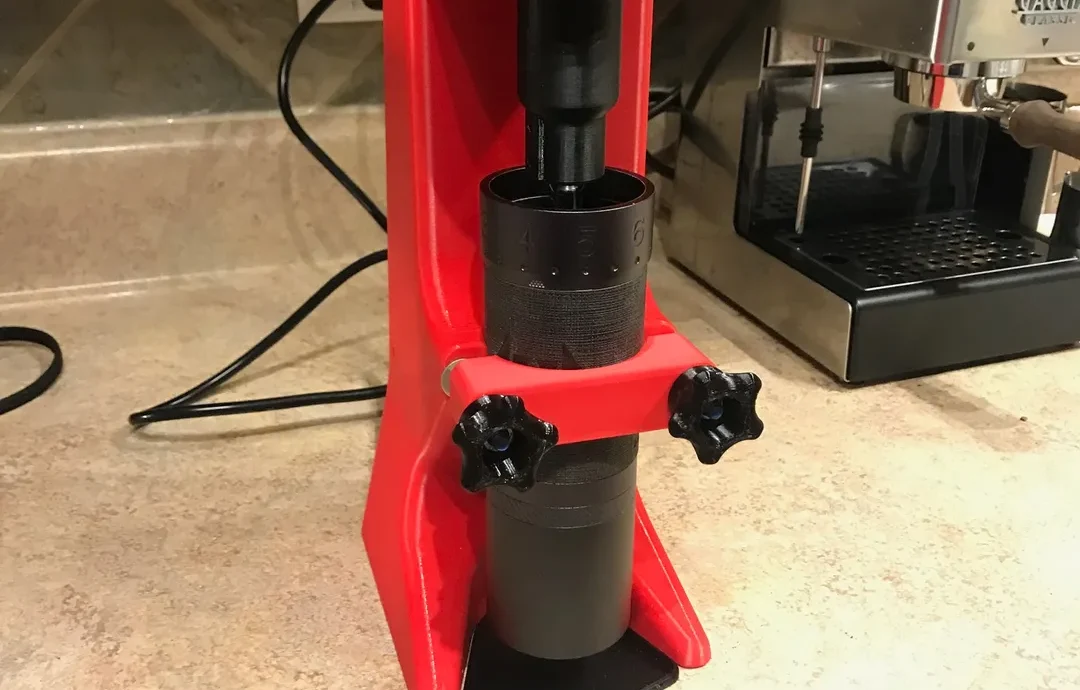

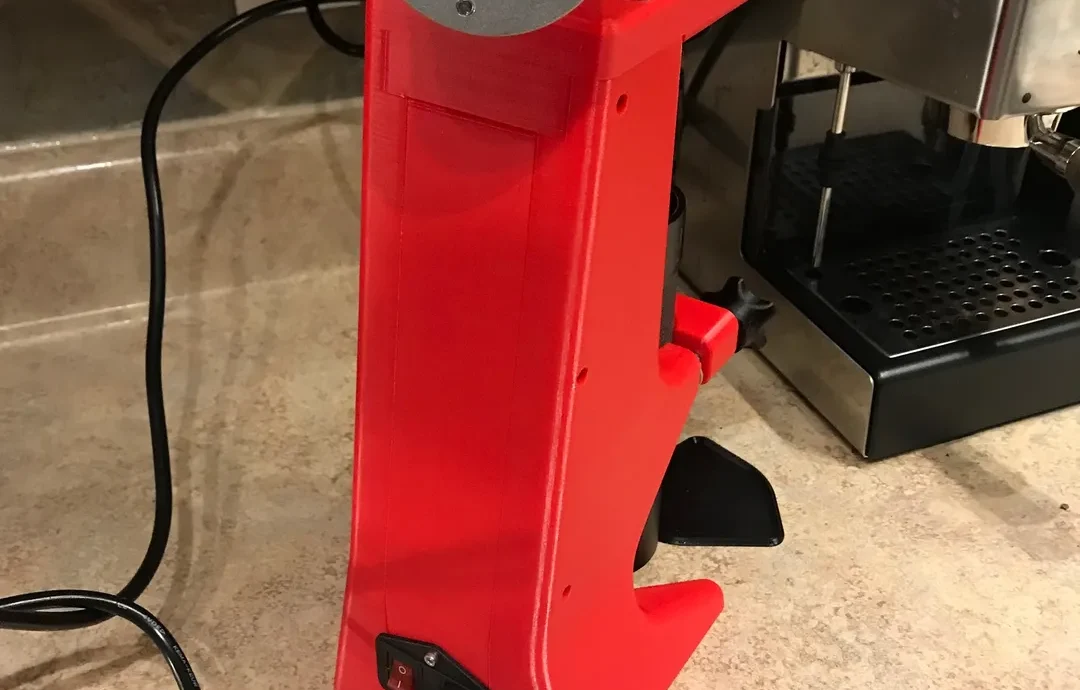

Переоборудование ручной кофемолки (J-Max)
Вот инструкция j-max по переоборудованию электрической кофемолки.
Удачной печати и спасибо за поддержку!
Примечания
Эта сборка требует пайки и отпайки компонента блока питания. Потребуется пайка сети и стороны постоянного тока.
Я включил пошаговый файл, чтобы внести изменения в дизайн, если вам нужно. В состав ступенчатой сборки также входят базовые модели двигателя, блока питания, розетки и болгарки.
Высота основного отпечатка составляет около 285 мм, поэтому убедитесь, что ваш принтер может печатать предметы как минимум такой высоты.
Вам понадобятся следующие расходные материалы:
Кофемолка
Мотор
Источник питания
Модуль розетки
Квадратная стальная ложа 3/8 дюйма
Переход от 3/8 дюйма до ¼ дюйма, 6-гранная головка
Ссылки на оборудование:
Резьбовой стержень ¼-20
¼-20 Гайки
Шайбы ¼"
Аппаратное обеспечение М3
Установочные винты
Список оборудования:
ШКС М6 х 20мм LG. (КОЛИЧЕСТВО.3)
Резьбовой стержень ¼-20, обрезанный до длины 95 мм (2 шт.)
Гайки ¼-20 (6 шт.)
Шайба ¼ дюйма (2 шт.)
ШКС М3 х 50мм LG. (КОЛИЧЕСТВО.3)
ШКС М3 х 25мм LG. (КОЛИЧЕСТВО.7)
ШКС М3 х 20мм LG. (КОЛИЧЕСТВО.2)
ШКС М3 х 8мм LG. (КОЛИЧЕСТВО.2)
Установочный винт M3 x 6 мм LG. (КОЛИЧЕСТВО.4)
Настройки печати
Я напечатал все детали из PETG с высотой слоя 0,3 и семью стенками для дополнительной прочности.
Ни одна деталь не нуждается в опорах!
О��ратите внимание при использовании этой настройки
Используя эту конкретную кофемолку и подставку, при существенной регулировке настроек помола я бы рекомендовал отсоединить и снова вставить привод кофемолки в гнездо, а затем снова зажать, хотя для небольших изменений настроек помола все должно быть в порядке.
Инструкции по сборке
Изменения в источнике питания
Шаг 1. Разберите блок питания, сняв четыре пенопл��стовые прокладки, чтобы обнажить винты, и отвинтите их. Снимите одну сторону пластикового корпуса.
Шаг 2: Обрежьте кабель, выходящий из источника питания, оставив около 6 дюймов, и снимите внешнюю оболочку с кабелей.
Шаг 3. Отпаяйте разъем кабеля питания на другом конце блока питания. Вам понадобится припой или фитиль для припоя.
Шаг 4. Обрежьте провода на модуле розетки так, чтобы осталось около 6 дюймов провода, и припаяйте ее к модулю розетки, убедившись, что горячая, нейтральная и заземляющая провода подключены правильно.
Шаг 5: Закройте блок питания и закрепите половину корпуса 4 винтами.
Пайка двигателя к источнику питания
Шаг 1: После изменения источника питания и печати всех деталей проложите кабель двигателя через «верхний кронштейн». Закрепите д��игатель парой винтов и обрежьте провода двигателя на внутренней стороне «верхнего кронштейна», оставив около дюйма. После обрезки выверните винты из двигателя и протяните провода до конца, чтобы освободить больше места для работы с проводами.
Шаг 2: Обрежьте выводы, выходящие из источника питания, чтобы осталось около дюйма или двух проводов.
Шаг 3: Припаяйте выводы так, чтобы двигатель вращался по часовой стрелке. Мне пришлось припаять выводы двигателя перепутанными с выводами источника питания (черный к красному и красный к черному). Убедитесь, что при пайке провода проходят через верхний кронштейн.
Шаг 4: Оберните изолентой или используйте термоусадку, чтобы изолировать паяные соединения.
Предварительная сборка
Шаг 1: Отрежьте два бруска толщиной 95 мм. Стержни с резьбой ¼-20 нужной длины и гладко отшлифованные концы.
Шаг 2: Отрежьте стальной квадрат диаметром 3/8 дюйма до длины 60 мм.
Сборка
Шаг 1: Протолкните стержни с резьбой ¼-20 через два отверстия в основном корпусе. Навинтите гайки на внутренней стороне основного корпуса на резьбовые стержни. Поместите шайбу и гайку на внешнюю часть стержня с резьбой, выступающую наружу, и затяните гайки, чтобы закрепить стержни на месте.
Шаг 2. Вставьте блок питания в основной отпечаток.
Шаг 3. Используйте три винта M3 x 25 мм LG. SHCS для крепления верхнего кронштейна к основному корпусу. (В этом месте двигатель должен висеть, чтобы эти отверстия были легко доступны). Используйте два LG M3 x 20 мм. SHCS на внешних верхних боковых отверстиях, возможно, они излишни, но я без проблем встави�� их в свои.
Шаг 4. Закрепите двигатель на месте с помощью трех болтов M6 x 20 мм. винты.
Шаг 5. Свяжите провода, идущие от модуля розетки, и сдвиньте батарею.
