Panelmax для Ultimaker

Мне нужна была панель управления для моего ультимейкера, но я не хотел покупать официальную версию по ужасно завышенной цене, поэтому сделал эту!

Инструкции

Я использовал этот экран (ЖК-экран 20x4 с подсветкой) (http://tinyurl.com/arrztln)

и этот кодер (http://tinyurl.com/afekwq6)

мое устройство чтения SD-карт такое ( http://tinyurl.com/bz9mcro ), за исключением того, что вместо впаянной SD-карты я впаял порт SD-карты, извлеченный из ключа SD-ридера.

Я в основном следовал инструкциям здесь http://tinyurl.com/b2nvso4

Расположение контактов ultimaker другое, вот оно http://tinypic.com/view.php?pic=6xuouf&s=6

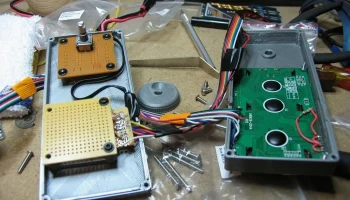

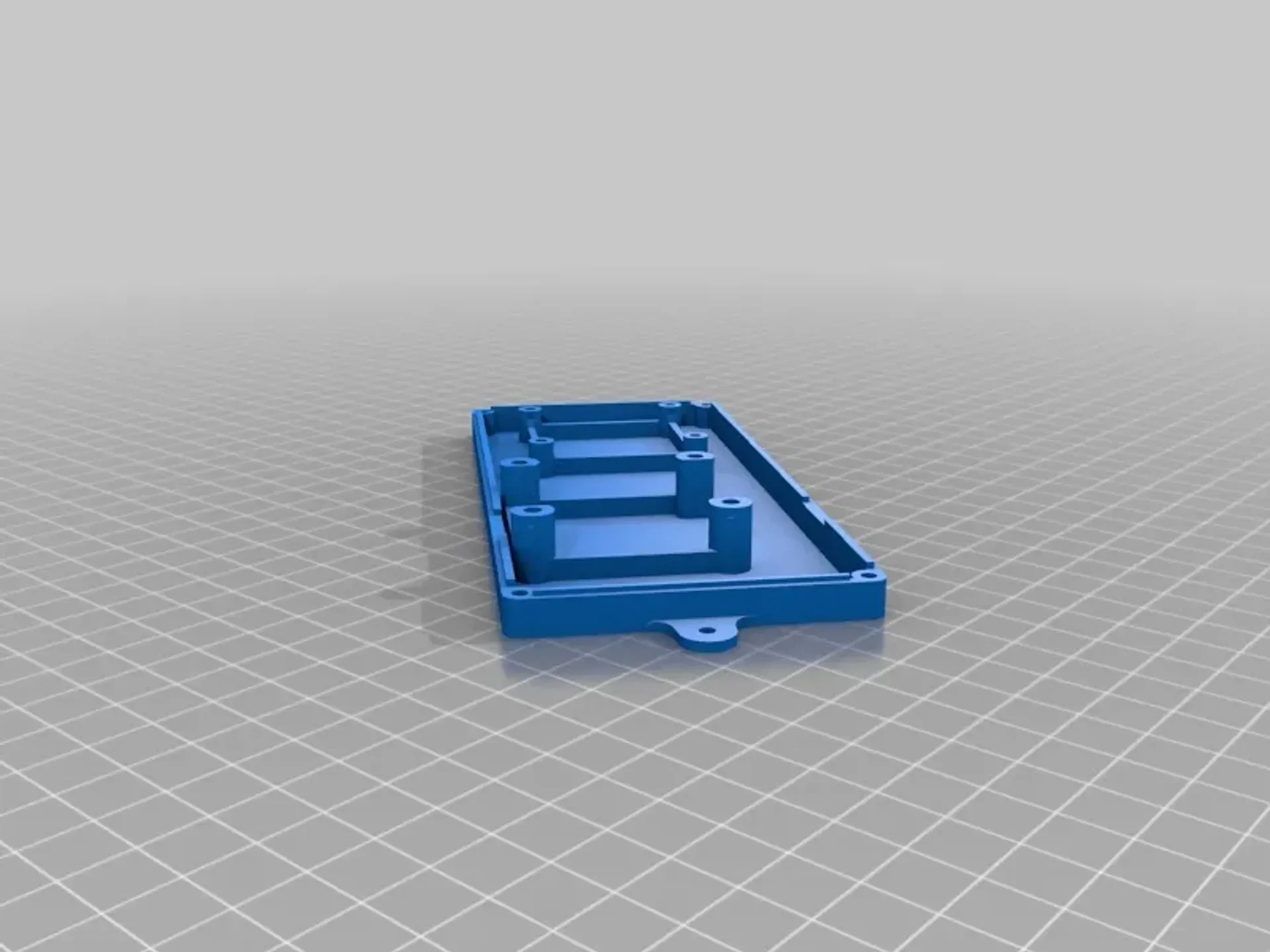

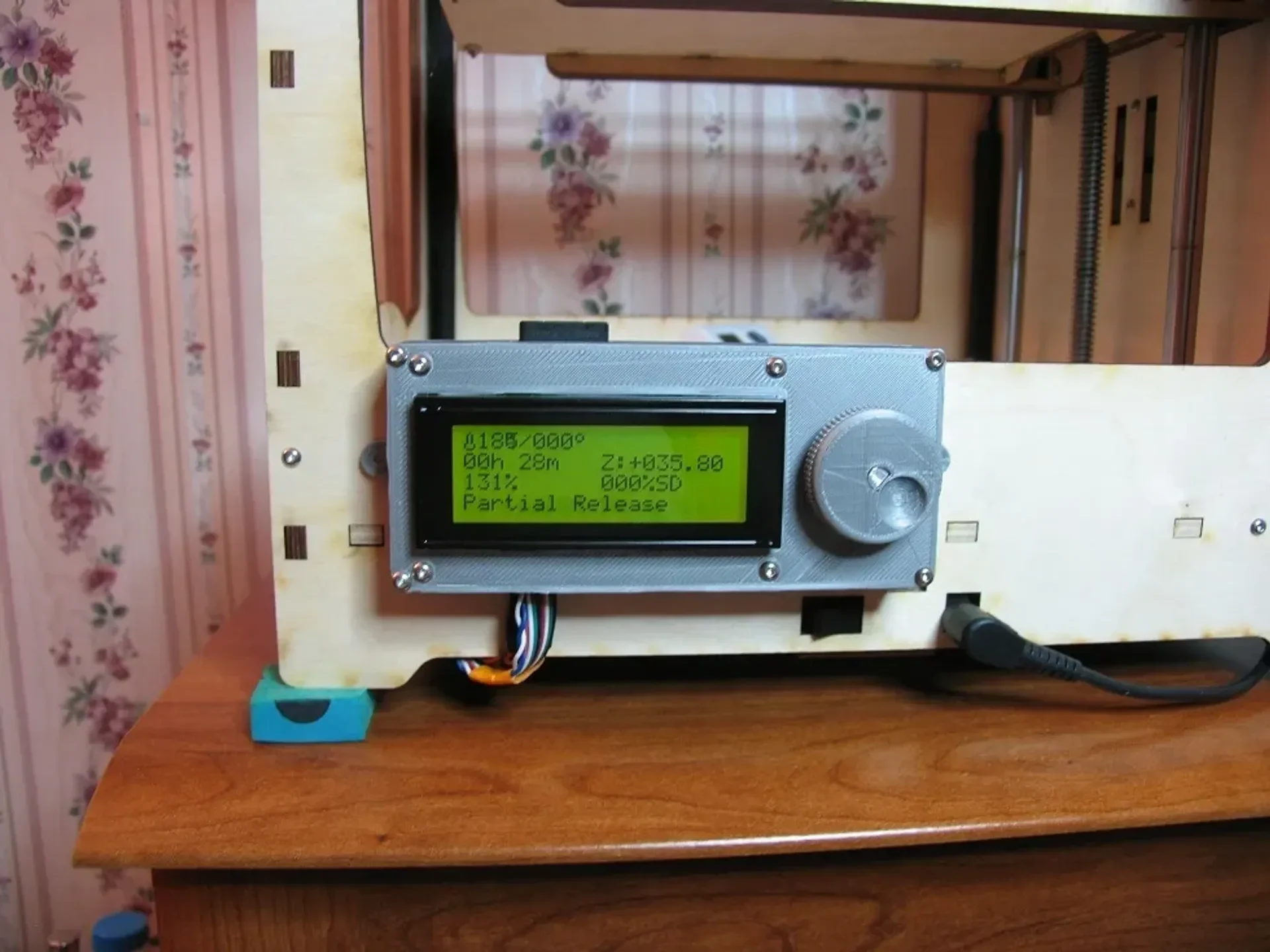

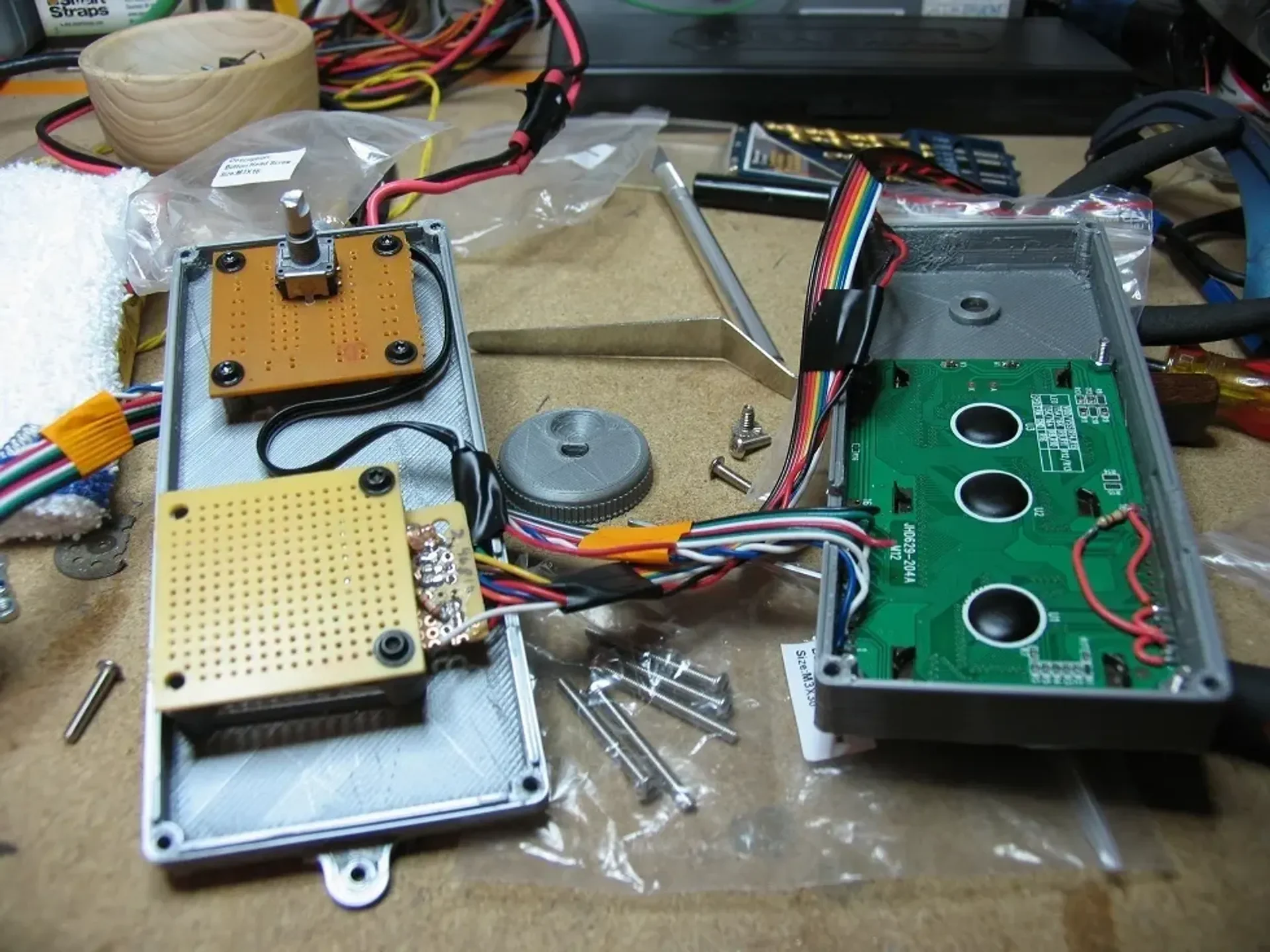

Вы просто сопоставляете контакты из руководства Panelmax с контактами на изображении ultipanel, и все готово. Корпус прикручивается винтами М3. Просверлите отверстия в ультимейкере и прикрепите его с помощью мале��ьких фланцев.

РЕДАКТИРОВАТЬ К сожалению, похоже, у меня была неправильная схема контактов. Исправлено сейчас. Простите, ребята.
