СТАРЫЕ - CNC Ninja Domo*pes, ОБНОВЛЕННЫЕ ЧПУ ЧПУ С ДЕРЖАТ..

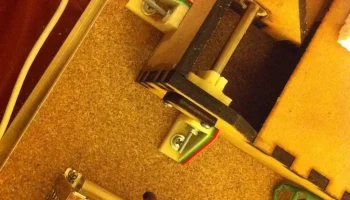

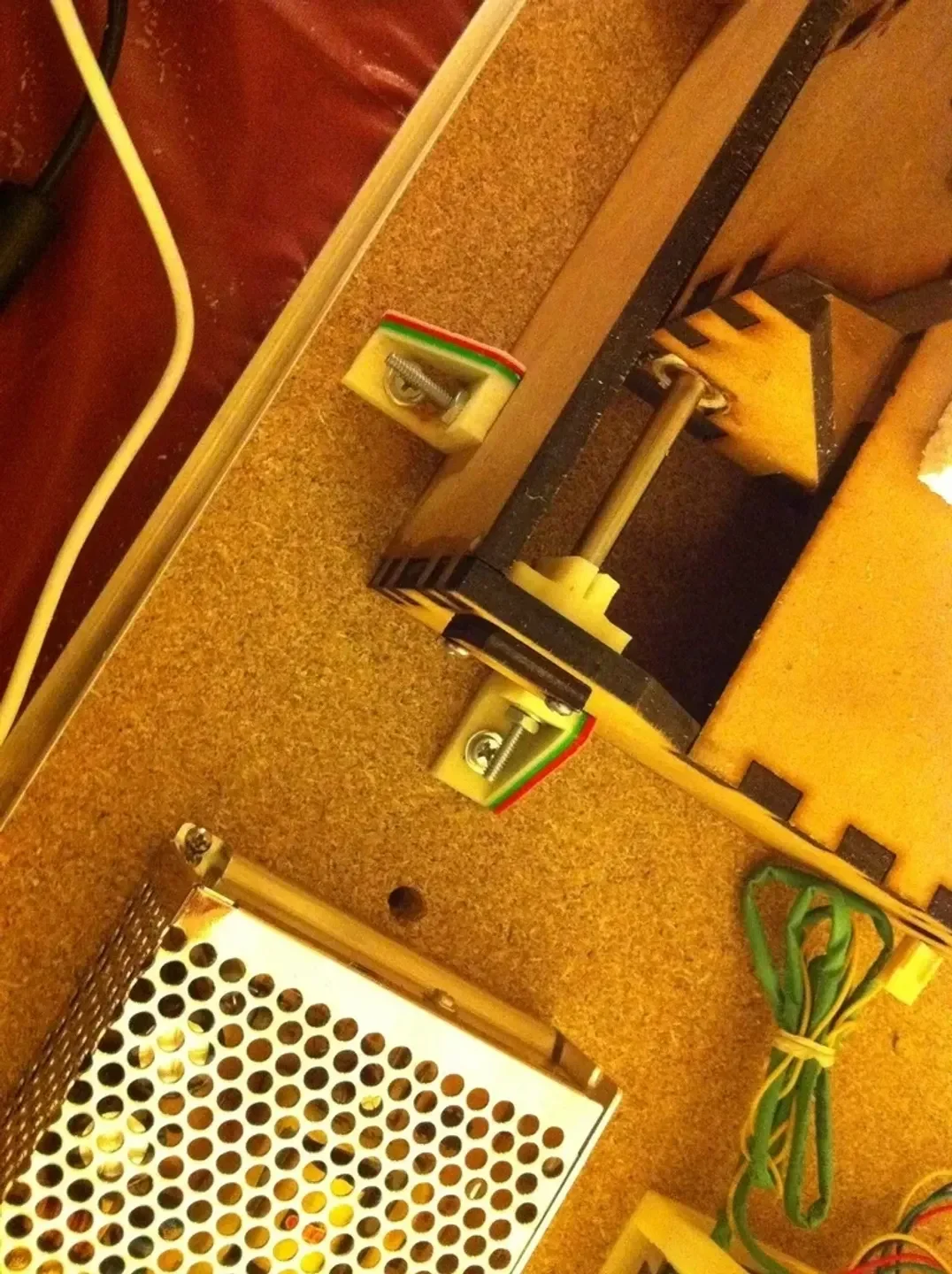

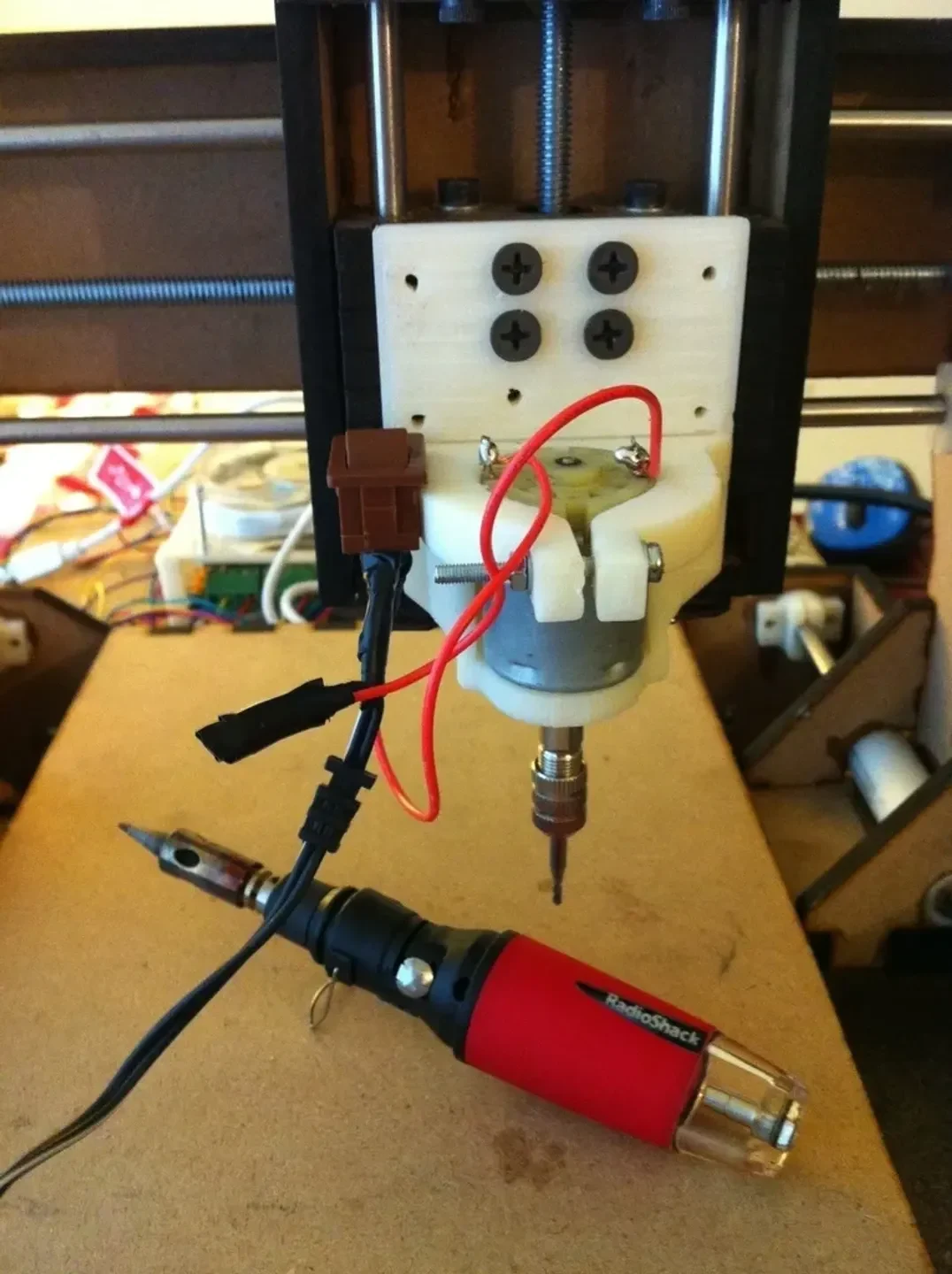

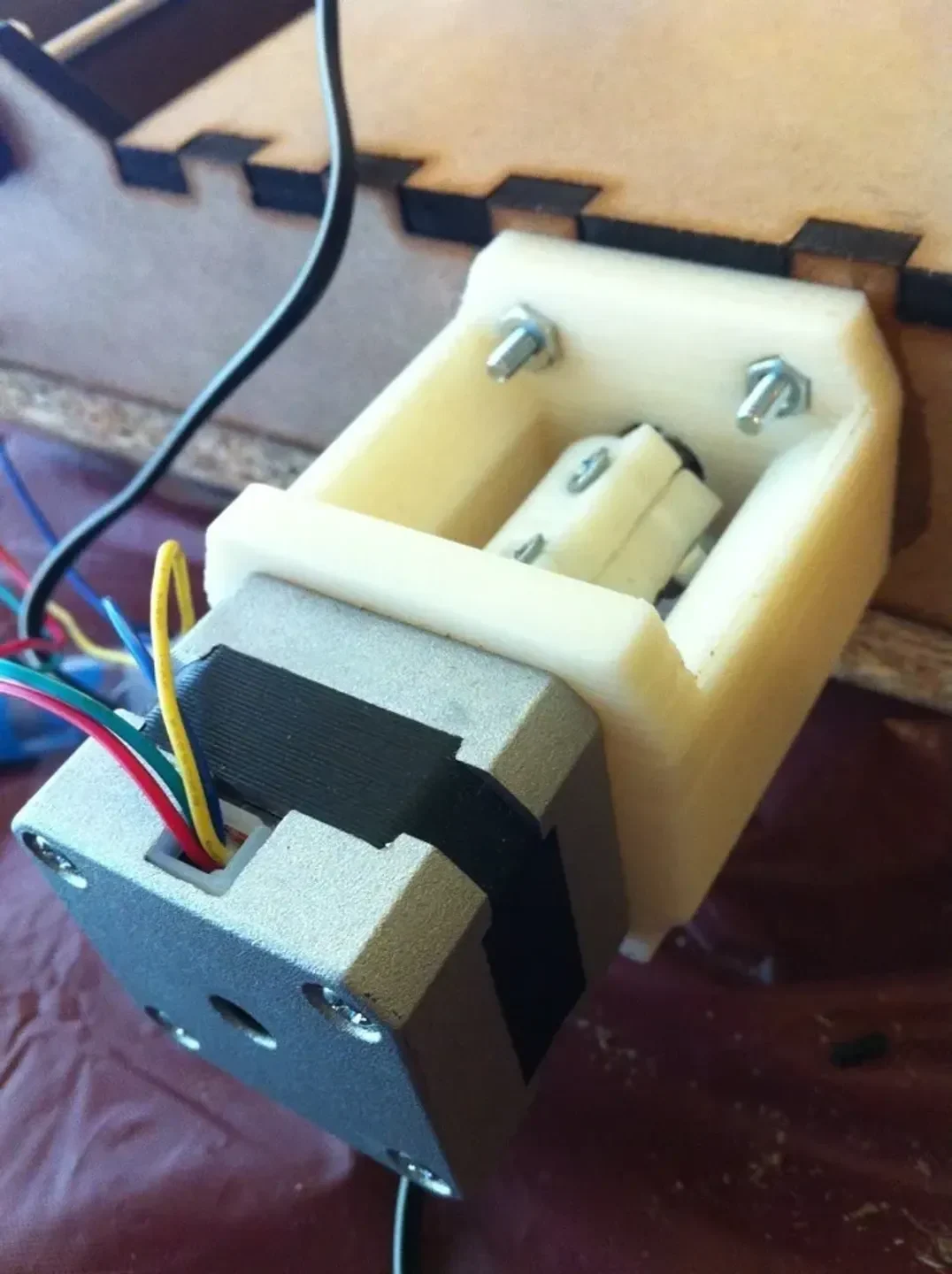

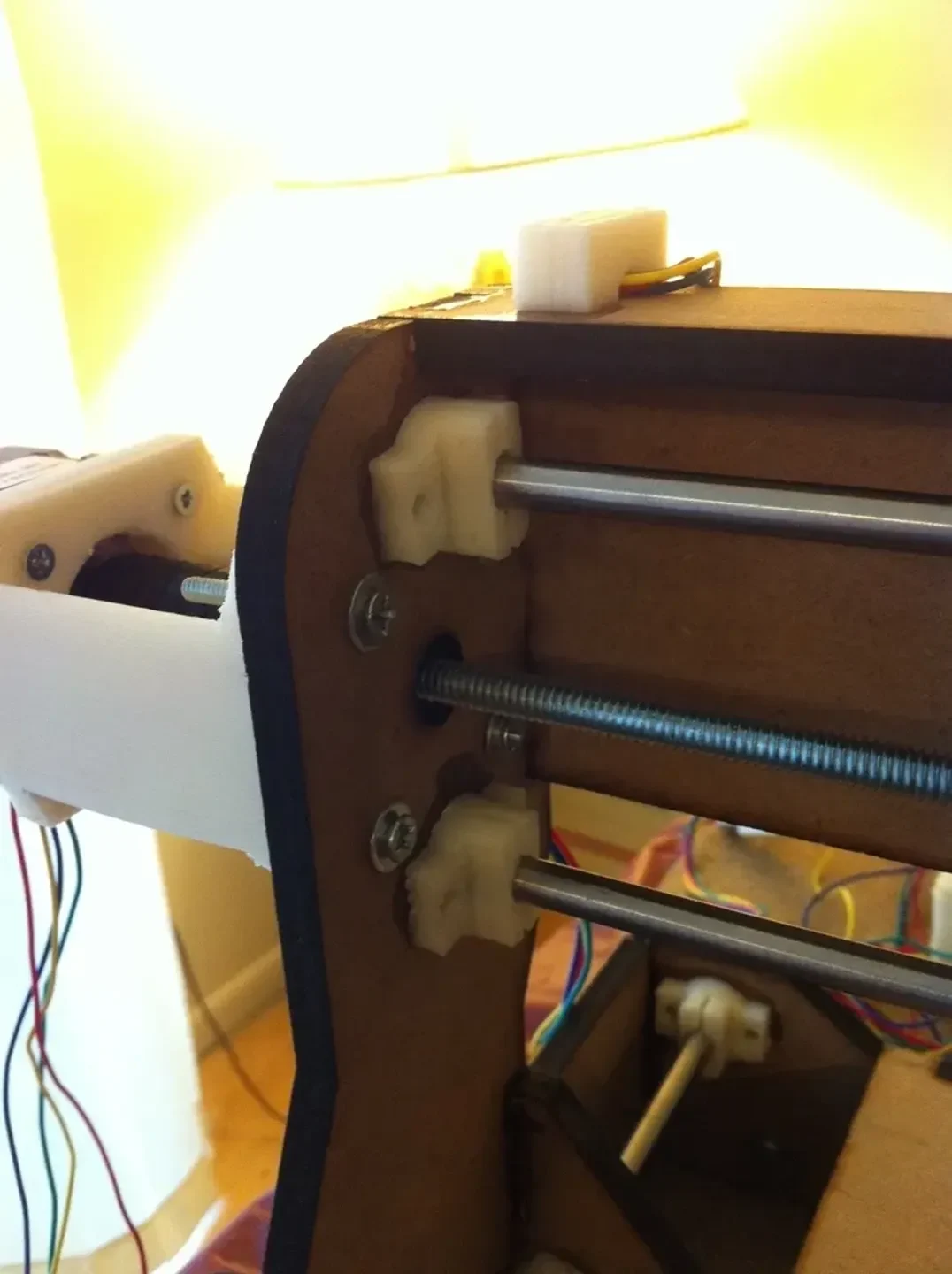

Недавно я собрал комплект Ninja CNC с сайта CNCSNAP.com. В их комплект входит довольно хорошее оборудование, но я хотел, чтобы моя машина могла резать более тяжелые материалы. Итак, я начал модернизировать машину. Я заменил крепления двигателя, вырезанные лазером, на HEAVY DUTY, напечатанные на 3D-принтере, которые, вероятно, немного перестарались. Но сильнее значит лучше, верно? Я также разработал очень пр��чный держатель инструмента, который подходит к двигателю, который входит в комплект. Мне нравится этот держатель для инструментов, он отлично работает. Примечание: вам нужно будет просверлить отверстие в конце зажима, чтобы скрепить его болтами. Я рекомендую винт небольшого диаметра. Затем я укрепил направляющие стержни с помощью набора опорных зажимов на каждом стержне. Я сделал их немного меньш��го размера, поэтому вам нужно будет просверлить через них сверло диаметром 1/4 дюйма. Моя муфта оси Y сломалась, поэтому я заменил ее на вещь 7059. Я не могу найти напильник для углового кронштейна, который использовал для придания жесткости раме, но я опубликую его, когда сделаю это. Я также скрепил болтами свою каретку Z, потому что она хотела расколоться, поставив на нее держатель инструмента.

Если у вас есть какие-либо вопросы или вы хотите, чтобы я внес другие изменения в модернизацию/дизайн, просто дайте мне знать.

Спасибо, и я надеюсь, что вы найдете этим файлам хорошее применение.

Инструкции

Распечатайте их и замените существующее оборудование на новое. Или добавьте структурные компоненты согласно фотографиям.
