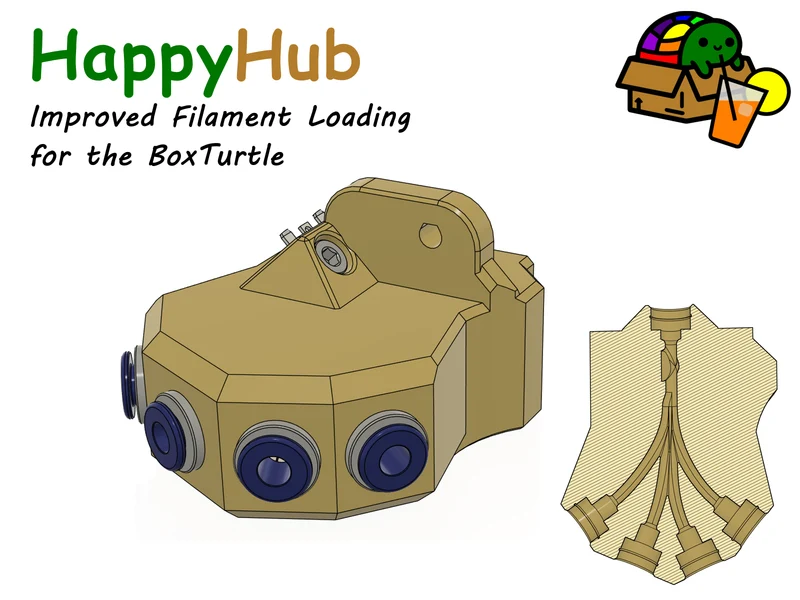

HappyHub - улучшенная загрузка нити для BoxTurtle (концентра

Ступица BoxTurtle 4-в-1 может быть немного «капризной» при загрузке нити в определенных ситуациях (особенно на дорожке 4), когда нить застревает и застревает в выемке подшипника в конце пути нити.

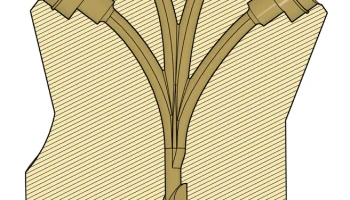

Существует ремикс, который решает эту проблему, растягивая втулку в одном направлении (назовем это X), чтобы удлинить прямую часть пути нити… и это работает .

Но всегда есть куда совершенствоваться

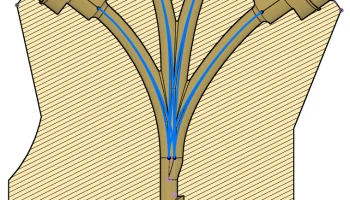

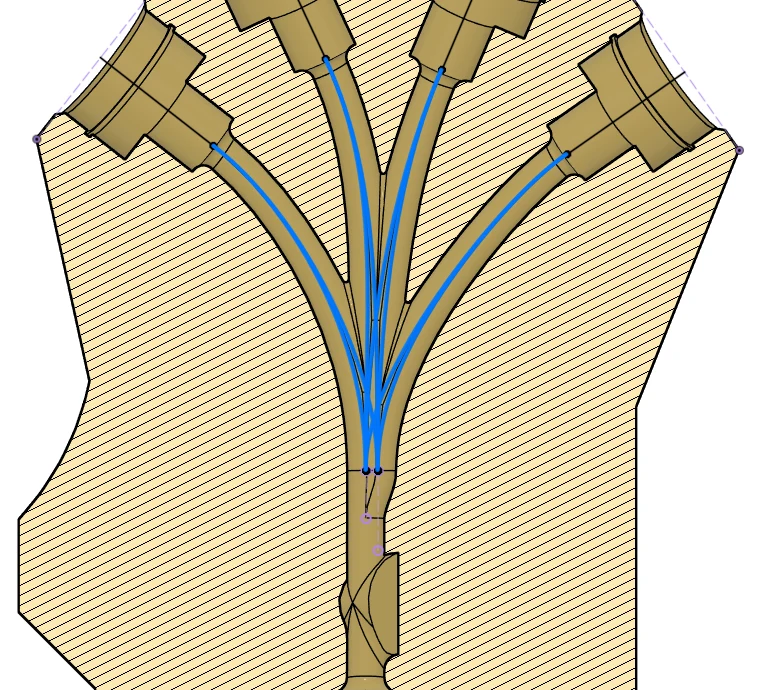

Растяжение втулки не только в одном измерении (X), но и в двух измерениях (X и Y) позволяет расположить новые впускные отверстия точно на оптимальном пути нити (а не просто смещать их вперед).
Увеличенное расстояние между новыми позициями впускных отверстий позволяет изменить конструкцию соединения: соединение дорожек 2 и 3 перемещено вверх, что обеспечивает более длинное/лучшее направление нити для дорожек 1 и 4 до того, как она достигнет второй точки соединения.
Наконец, путь нити изменен, он н��много асимметричен и смещен от центра непосредственно перед подшипником, который будет отталкивать нить от критической точки в конце пути нити во время вставки (по крайней мере, теоретически… на практике, чем жестче нить, тем меньше эффект), не ставя под угрозу путь нити во время печати.

Эти изменения должны повысить надежность втулки, не добавляя дополнительного сопротивления пути. Удачной печати!

Длина трубки

Вам нужно будет отрегулировать длину трубок из ПТФЭ по направлению к экструдерам. Примите следующие значения в качестве очень приблизительной оценки, но принимайте их шаг за шагом в соответствии с вашими конкретными настройками:

Для экструдеров, установленных под углом:

Дорожка 1: 153 мм

Дорожка 2: 89 мм

Дорожка 3: 90 мм

Дорожка 4: 155 мм

⚠ Проблемы с запрессовкой ECAS ⚠

Мне удалось повредить ступицу при запрессовке четырех фитингов ECAS со стороны входа: либо она оторвалась, либо в ASA/ABS были, по крайней мере, очень заметные следы напряжений. Изменения в этом ремиксе должны фактически решить эту проблему, поскольку между фитингами больше материала по сравнению с оригинальной ступицей, но это все равно остается проблемой.

Итак, если вы похожи на меня, используйте клеевой вариант HappyHub, который имеет немного более широкое отверстие для четырех фитингов ECAS на входной стороне (тот, который на выходе, не критичен и не изменяется). Они по-прежнему надежно удерживают фитинги по центру, но для экономии наносят немного суперклея (на внешнюю часть фитинга ECAS).

Журнал изменений

Версия 1.1 [в разработке]

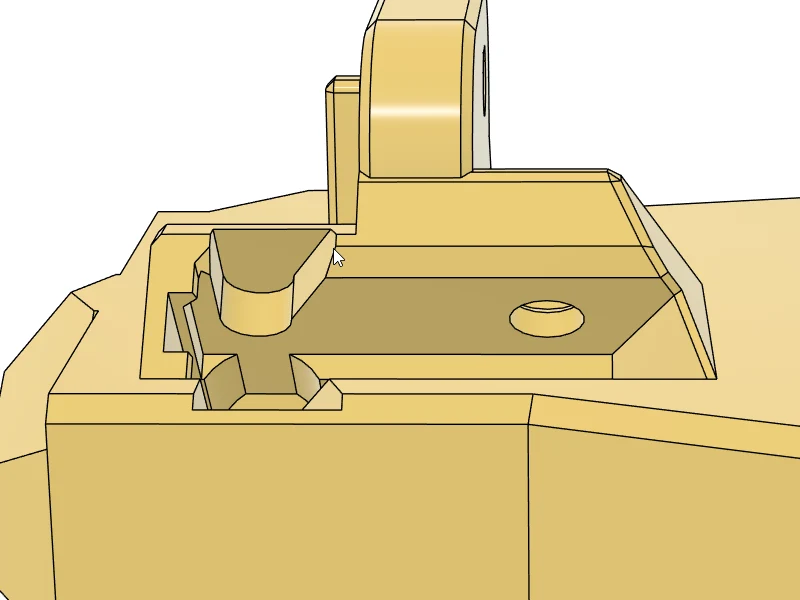

Добавлена небольшая защелка для надежной фиксации датчика накала (перенесено из официального репозитория BoxTurtle).

САПР

Если вы хотите изучить немного глубже или настроить его самостоятельно: в разделе «Файлы» есть файл Fusion, довольно очищенный, с этой моделью, исходным хабом, а также ремиксом, о котором я упоминал выше, со всем включенным, с временной шкалой для всех операций. Таким образом, вы можете легко сравнить три варианта, чтобы понять различия и способы применения модификаций… и, наконец, выбрать то, что вам нравится.

Дайте мне знать, если у вас есть какие-либо предложения!

… и, возможно, подумаю поставить ❤ лайк, что меня радует

КРЕДИТЫ

BoxTurtle — какой интересный проект можно создать здесь, на Github!
Hub Remix — поигрался с этим ремиксом здесь, на Printables, и получил вдохновение.
Иконка — … и симпатичный напиток для черепахи взят с сайта loading.io.
