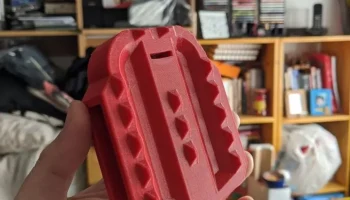

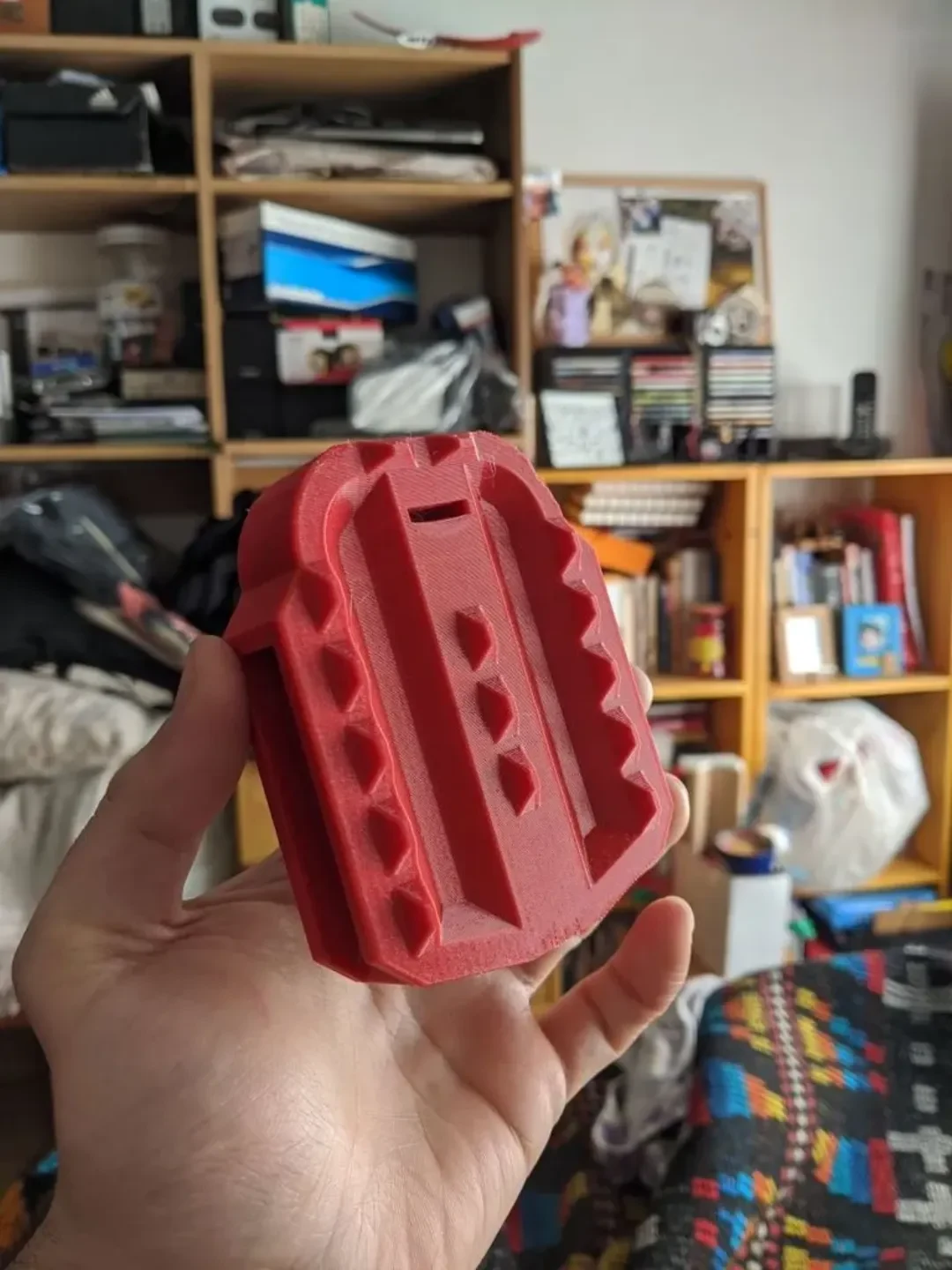

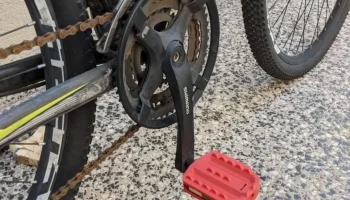

Велосипедная педаль FP-818 Замена v1

Мотивация

Через 2 года правая педаль моего велосипеда была полностью сломана, поэтому решил смоделировать замену, чтобы повторно использовать оригинальную резьбу.

Чтобы убедиться, что педаль прочная, я добавил два отверстия, чтобы вставить шпильку и укрепить ее. Но я чувствую, что это слишком.

спецификация
Оригинальный болт
2 шпильки 3,8x100 мм (��ополнительно)
Немного проволоки
Немного механической многоразовой смазки
Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Клон

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,24

Заполнение:

20%

Нить: Grilon 3 PETG, ePET Crimson Red.

Примечания:

Важно использовать 3 стены!

Пост-печать =============

1. Разберите оригинальную педаль и сохраните болт.

2. Распечатайте модель

3. Используйте дрель, чтобы удалить мостовой слой.

4. Уменьшите кончик винта до того же диаметра.

5. Нанесите смазку на оригинальный болт.

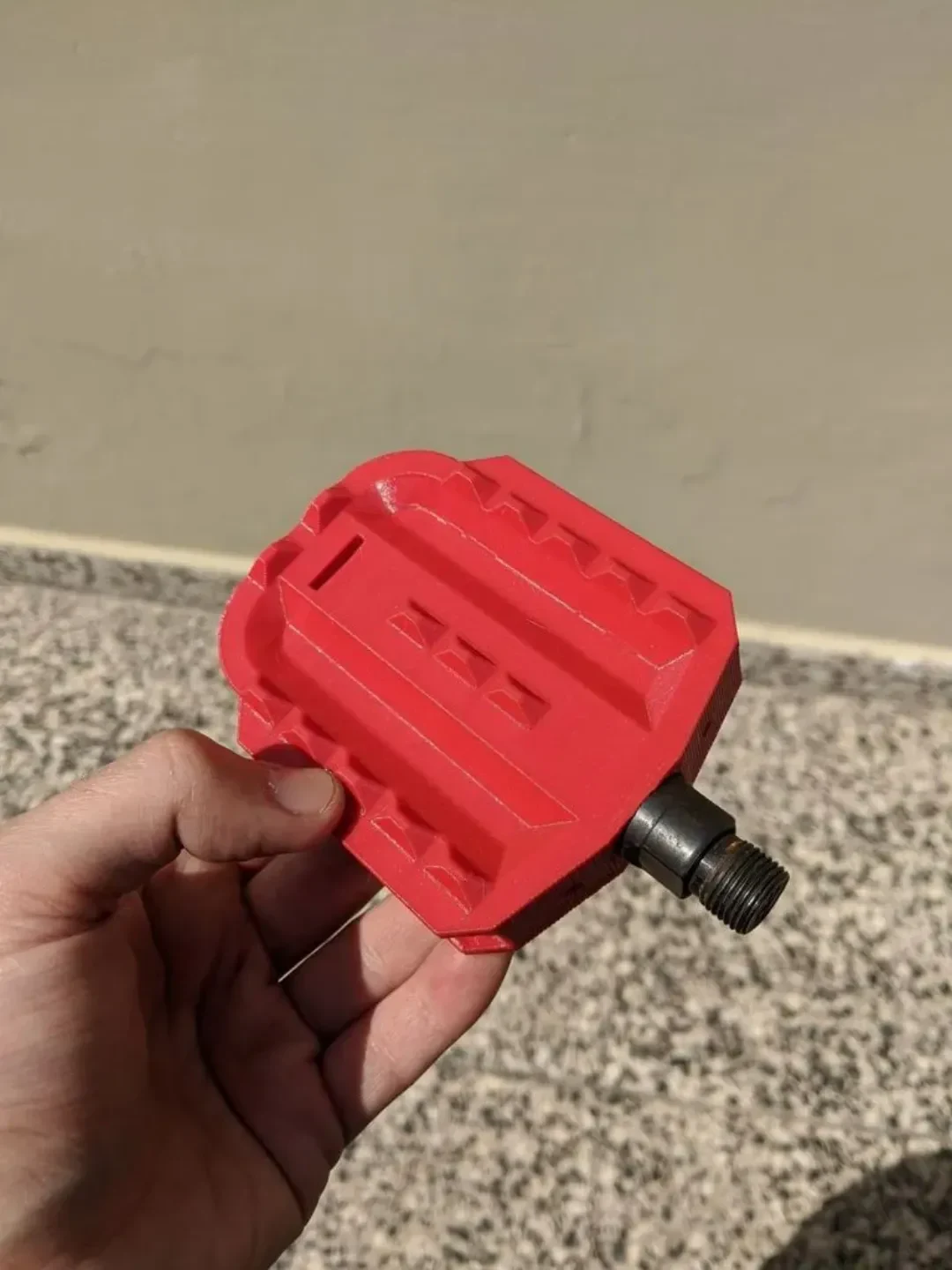

6. Вставьте болт в печатную педаль и закрепите его проволокой.

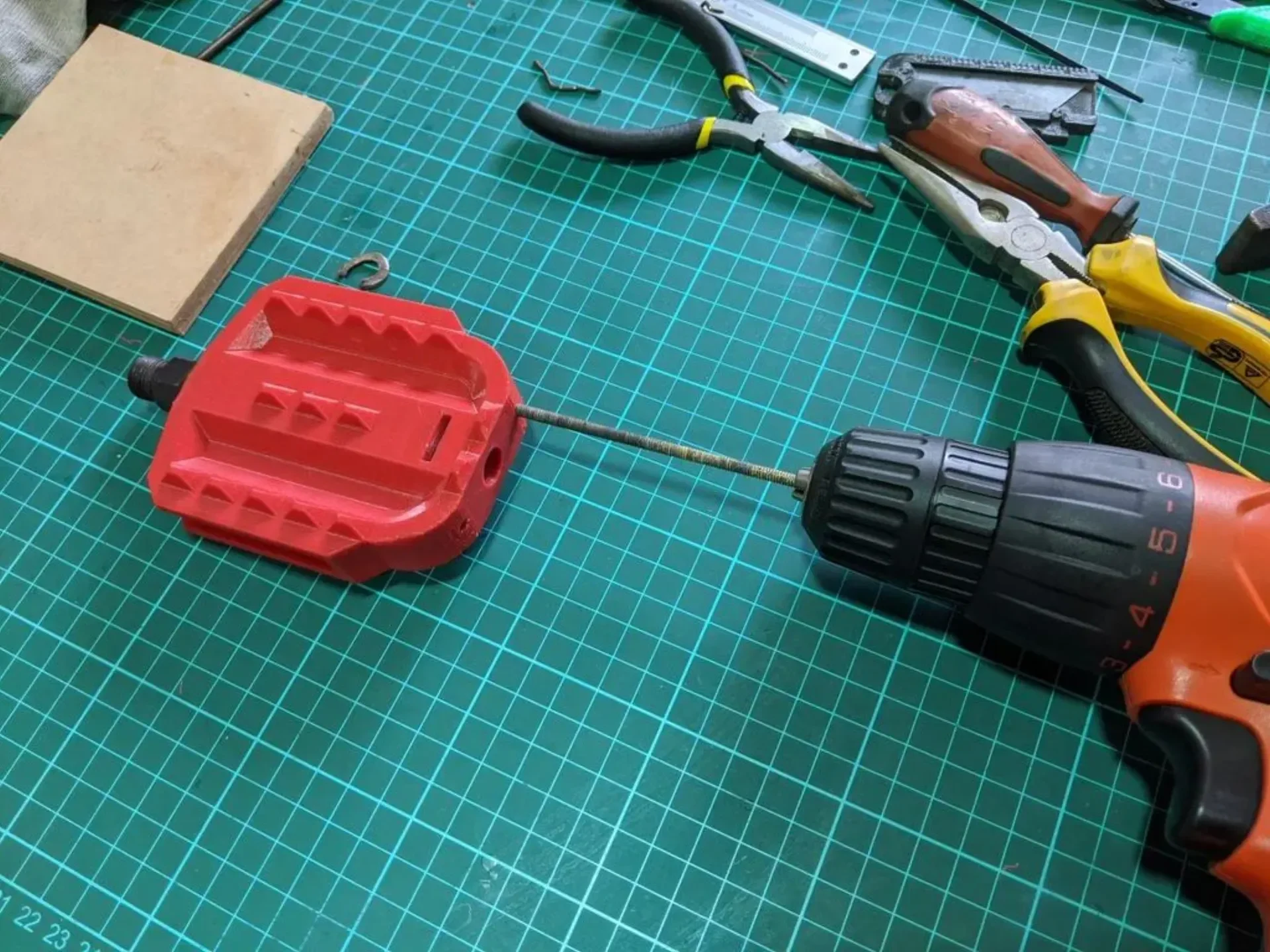

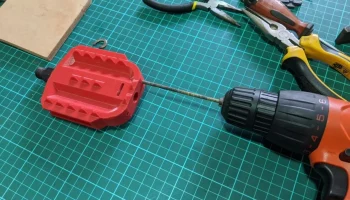

7. (по желанию, если у вас легкая нога) вверните шпильки и обрежьте остатки.

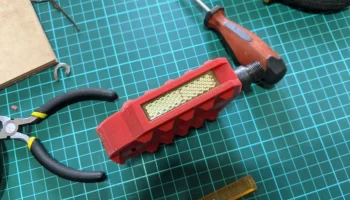

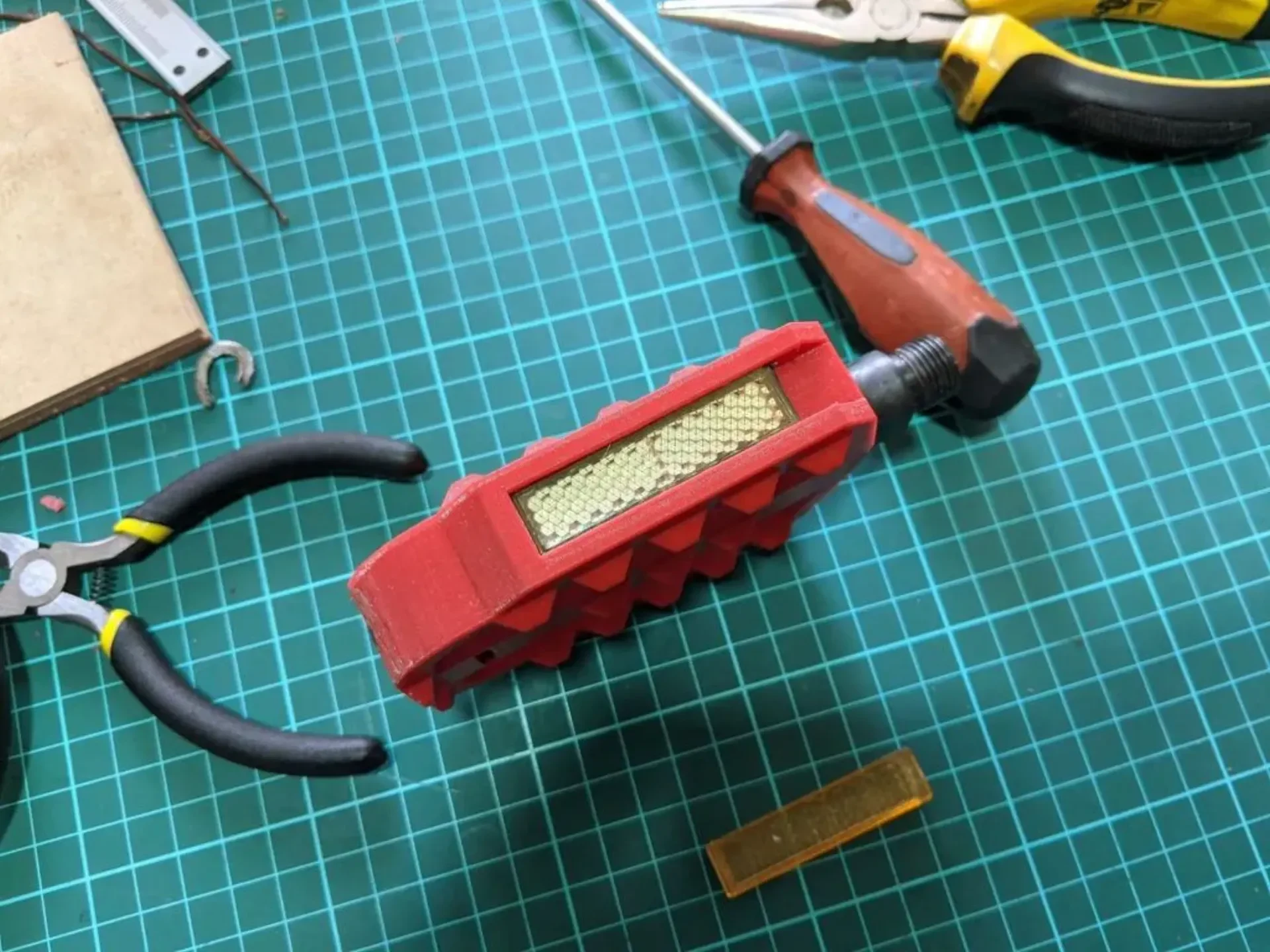

8. Добавьте отражатели

Чтобы закрепить это, используйте немного клея.

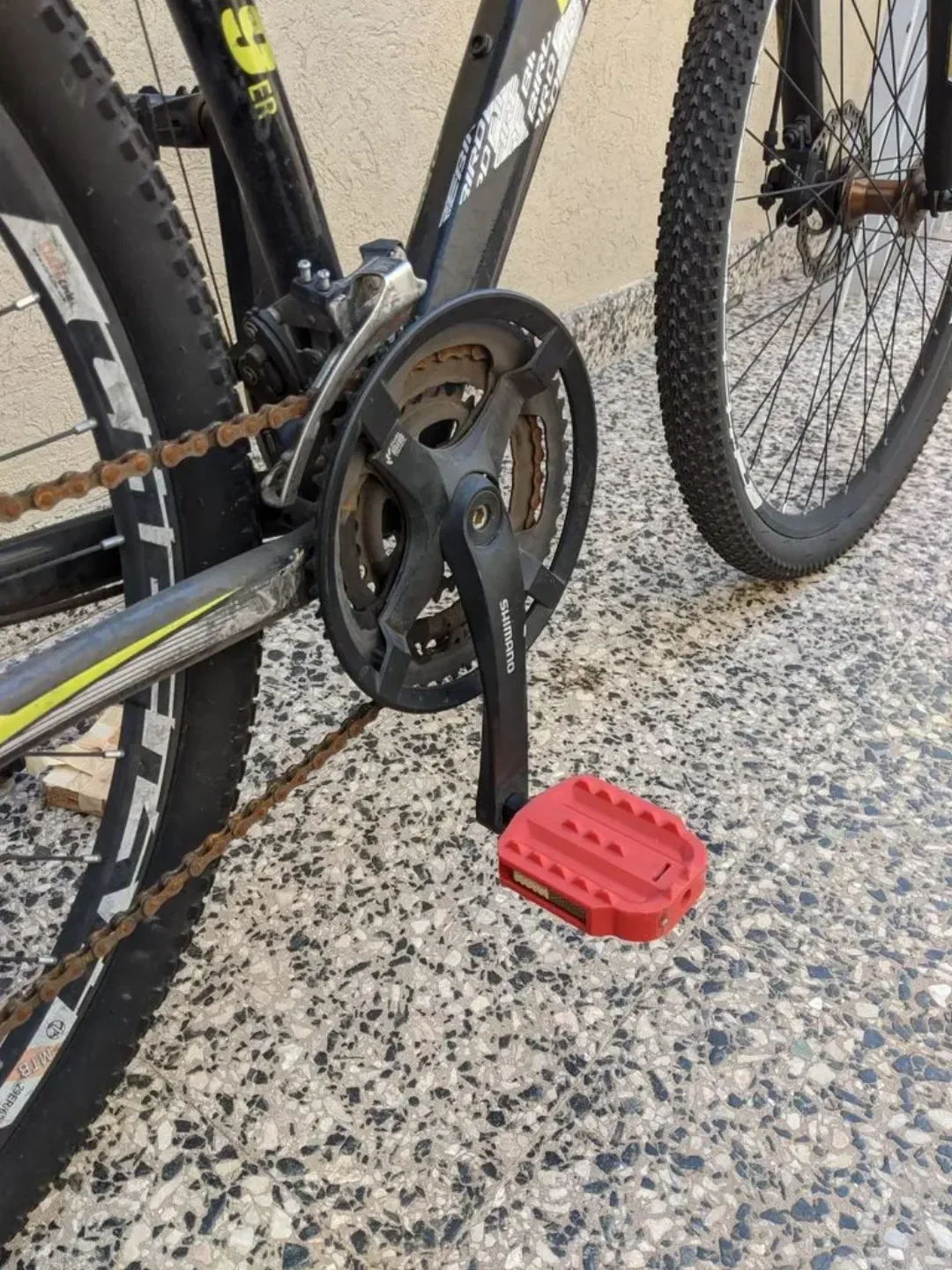

9. Вкрутите педаль в велосипед и наслаждайтесь!

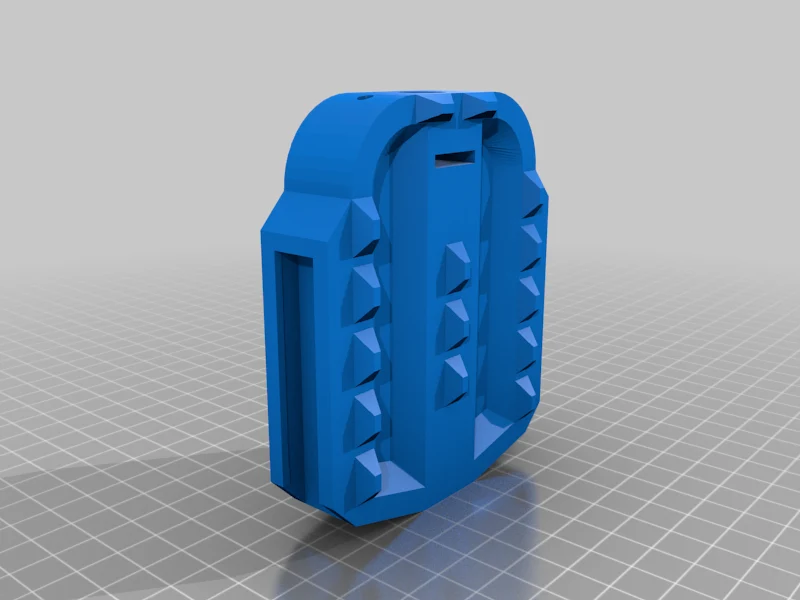

Как я это разработал ===================

Размеры основаны на оригинальной педали, но она была упрощена, чтобы облегчить печать.
