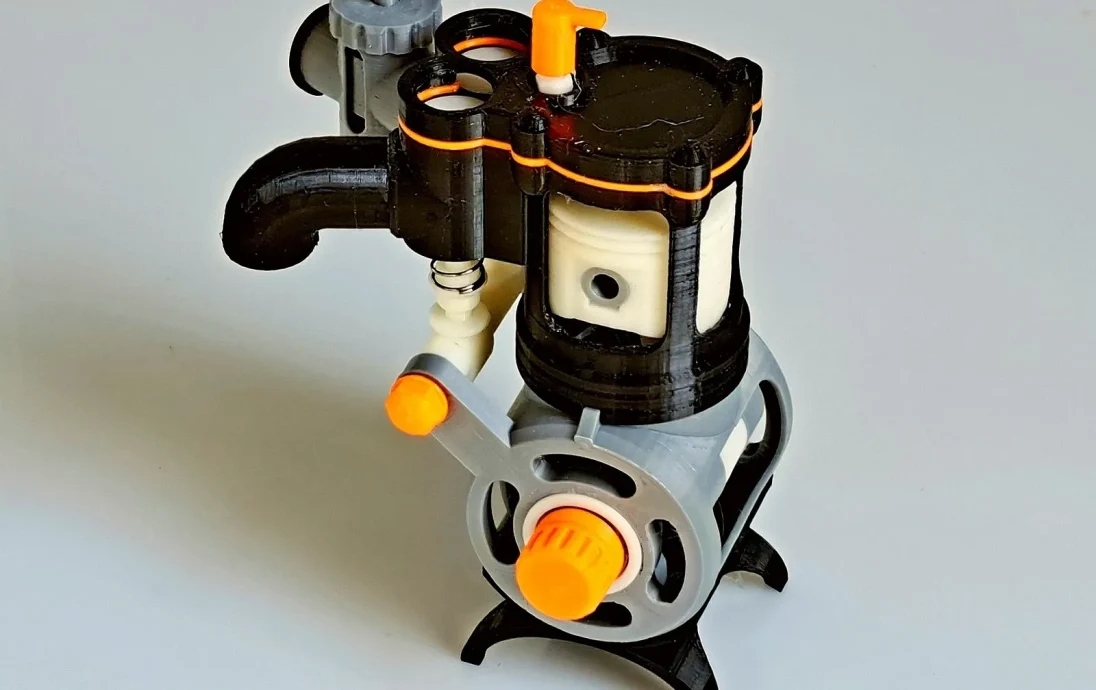

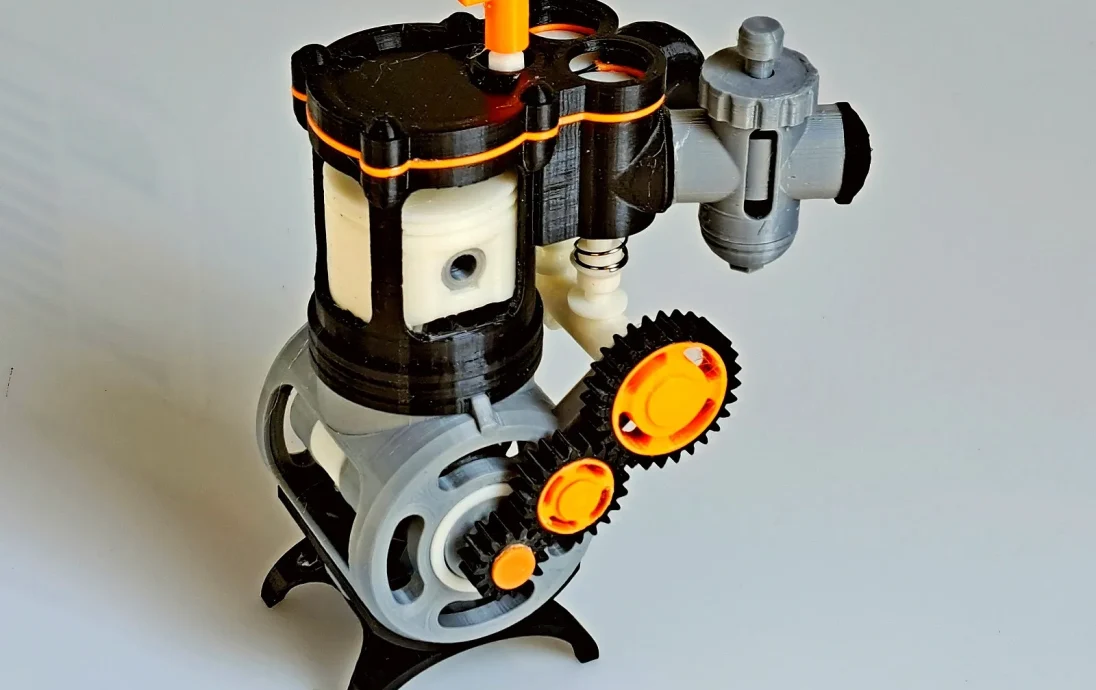

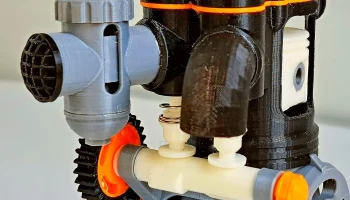

4-тактный двигатель с плоской головкой v2.0

Двигатель с плоской головкой, также известный как двигатель с боковыми клапанами, представляет собой двигатель внутреннего сгорания, клапаны которого расположены внутри блока цилиндров, а не в головке блока цилиндров, как в двигателе с верхним расположением клапанов.

Подходящую двухскоростную коробку передач вы можете найти здесь: Двухскоростная коробка передач с постоянным зацеплением от Bootjevaarder | Скачать бесплатно STL-модель | ПрусаПринтеры

Печать и сборка
Детали следует печатать на гладкой рабочей пластине, а не на текстурированной.
Если возможно, избегайте слоновьей стопы.

Модель я распечатал ниткой PLA+, высота слоя 0,15 мм.
При необходимости используйте твердый пластиковый клей.

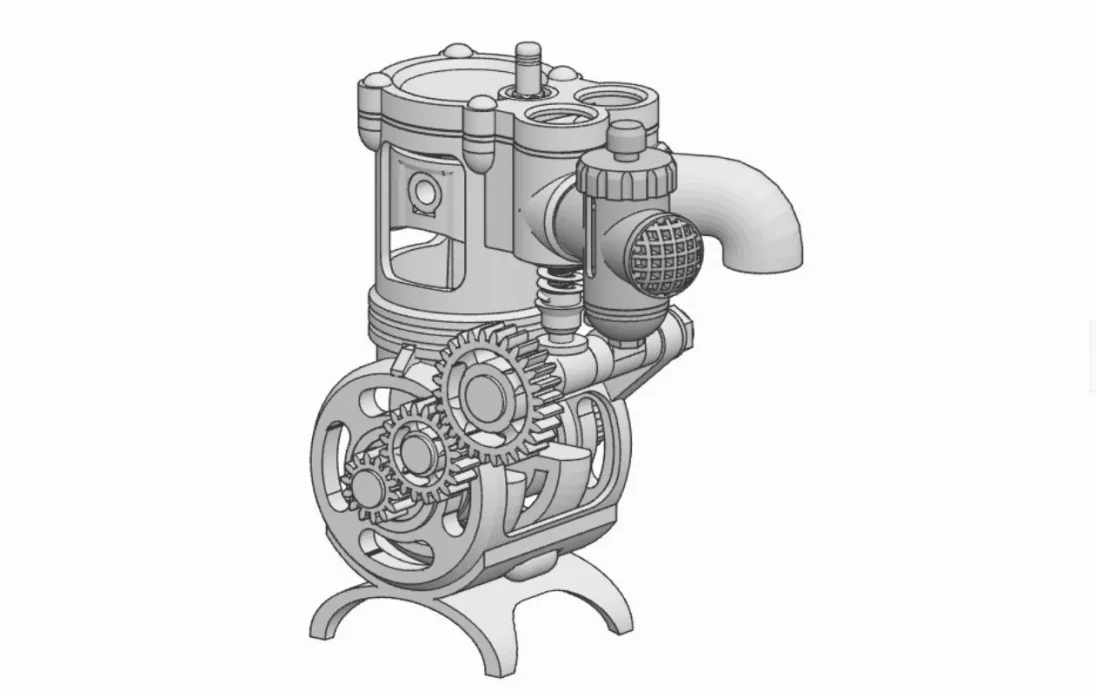

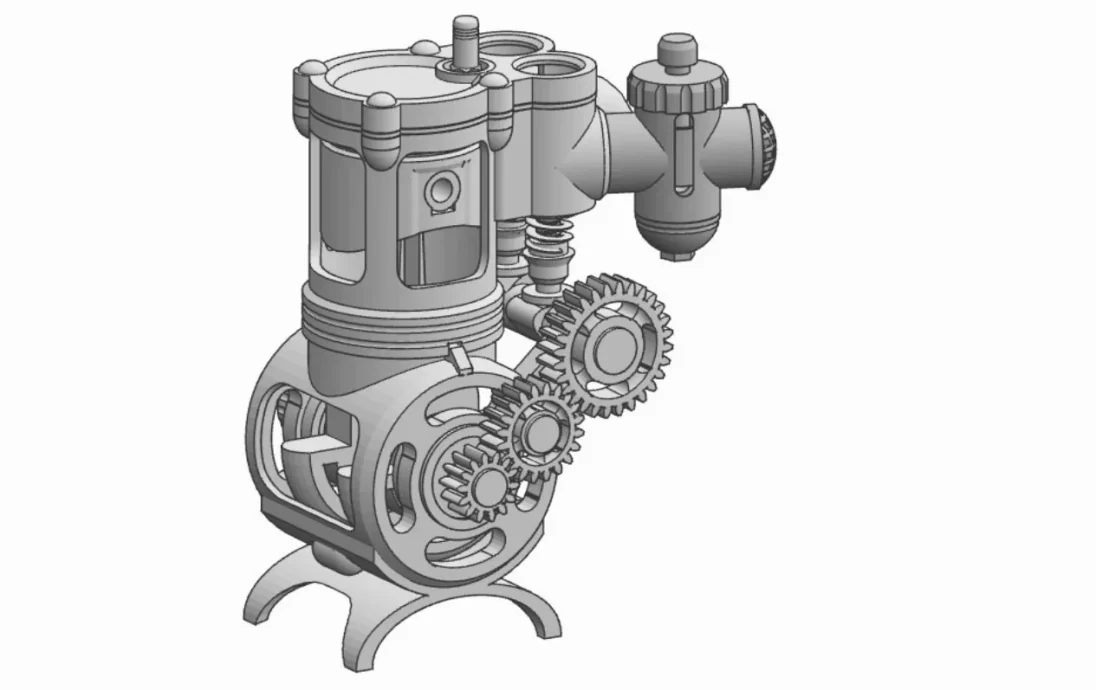

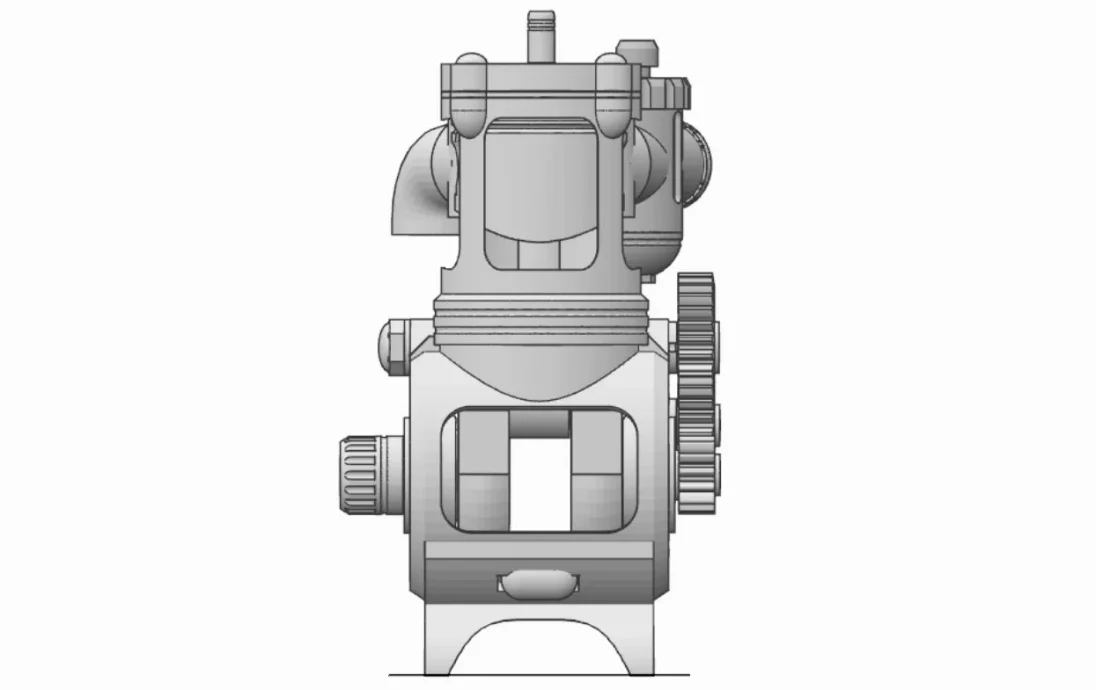

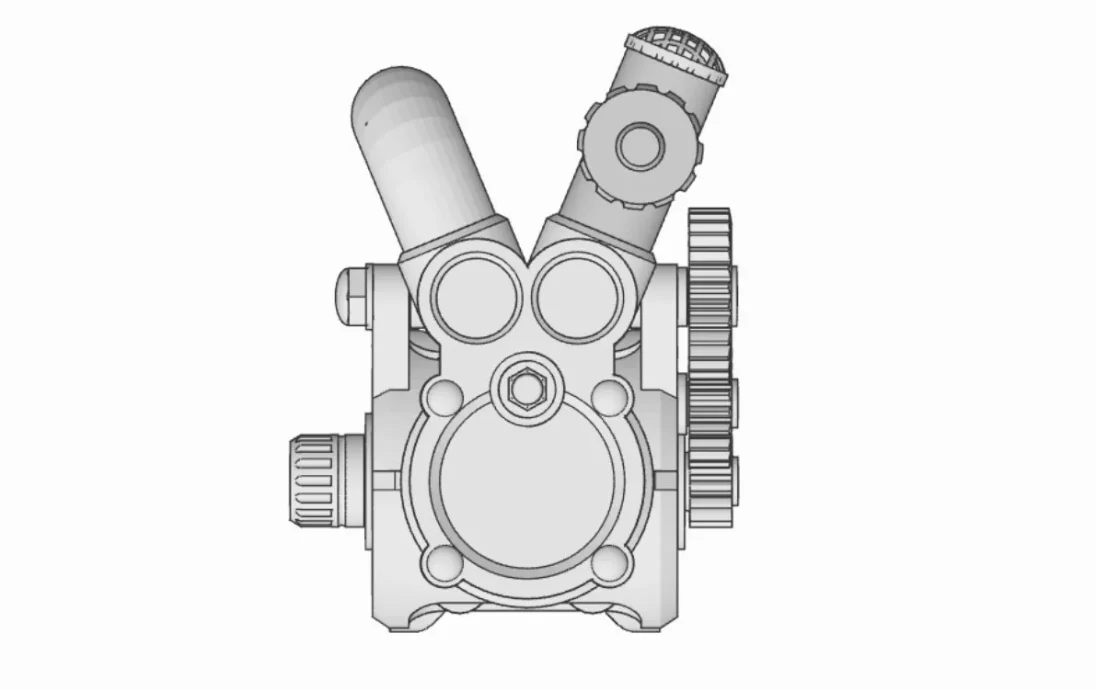

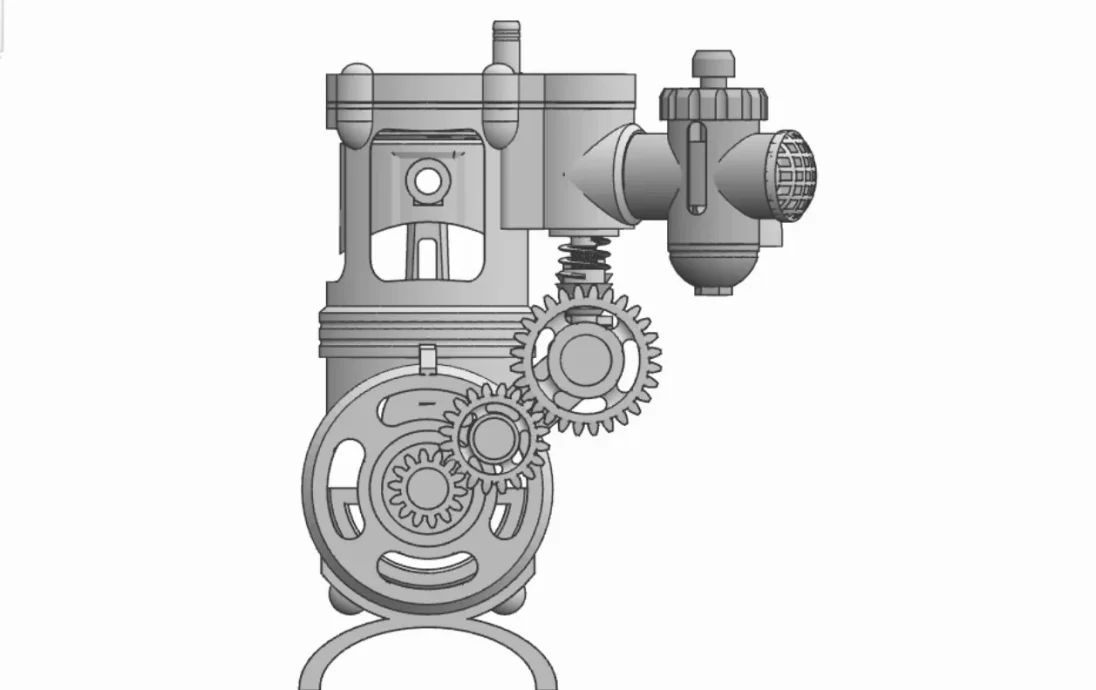

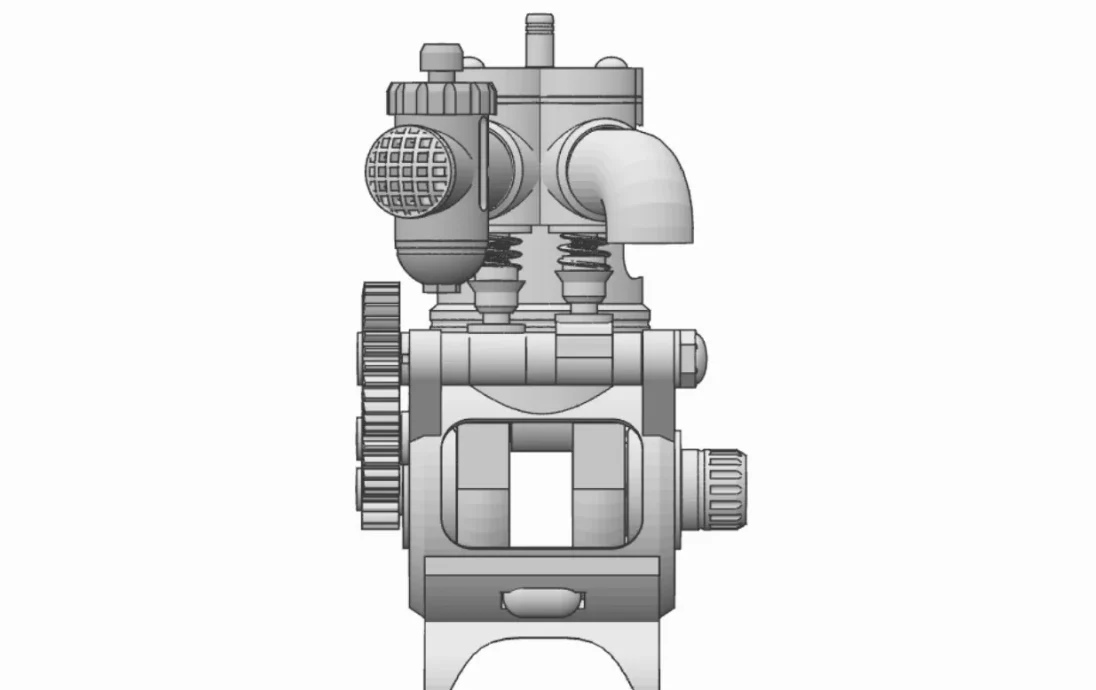

Для собранных и разнесенных изображений используйте файлы .stl «3D......» (не распечатывайте).
Печать и сборка в алфавитном порядке (А1 → Н1).
Советы по печати доступны для многих деталей.

Размеры: 103 x 76 x 134 мм.
Вес: 0,14 кг.

Металлические детали
Для клапанов необходимы две винтовые пружины шириной 10 мм и высотой 15 мм. Толщина проволоки 0,6 или 0,7 мм (АлиЭкспресс).
