Комплект модели SpaceX Falcon 9

**Многие из вас спрашивали, и вот, Strongback теперь доступен здесь!

**Комплект расширения Falcon Heavy теперь доступен здесь:

***V2 посадочной опоры уже загружен. Он был переработан для более простой и последовательной печати.

Это детальная модель ракеты SpaceX Falcon 9. Он включает в себя следующее:

Первая ступень с посадочными опорами, которые фиксируются на месте.
Сетка обнаруживает, что это складывается и вращается.
Съемный межступенчатый.
Съемная вторая ступень с точкой крепления для собственных спутников!

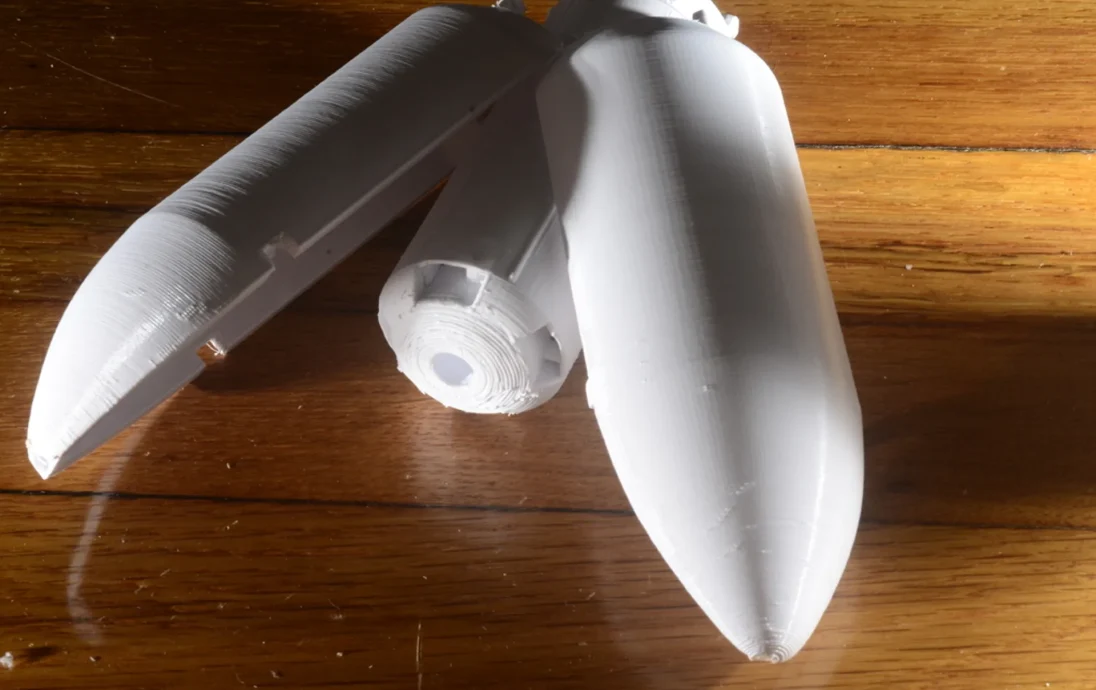

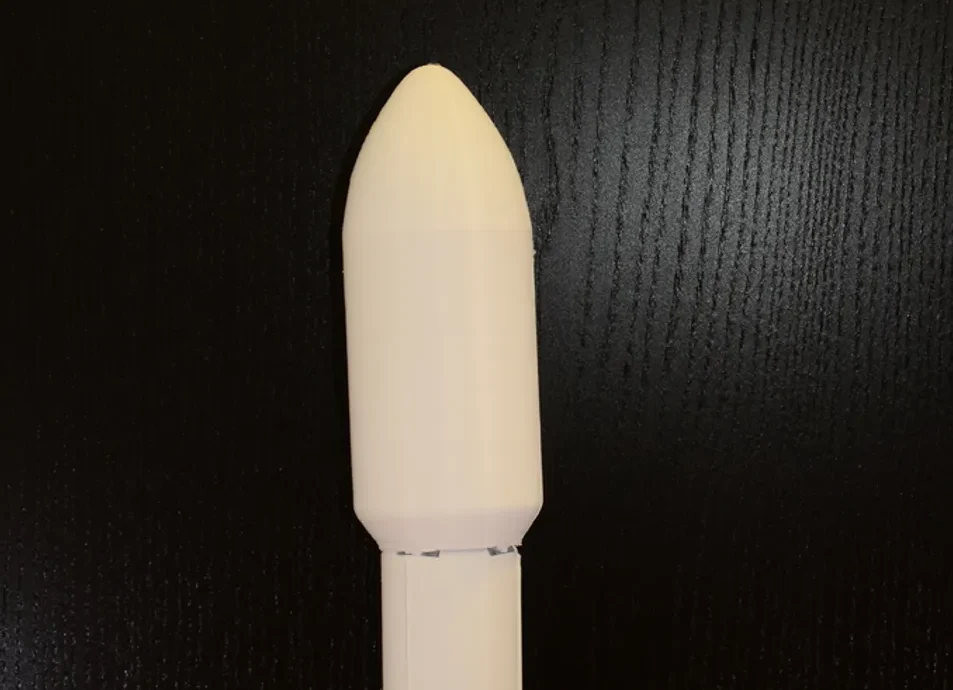

Сменная полезная нагрузка. Прикрепите обтекатель полезной нагрузки или грузовую капсулу «Дракон» к верхней части второй ступени.

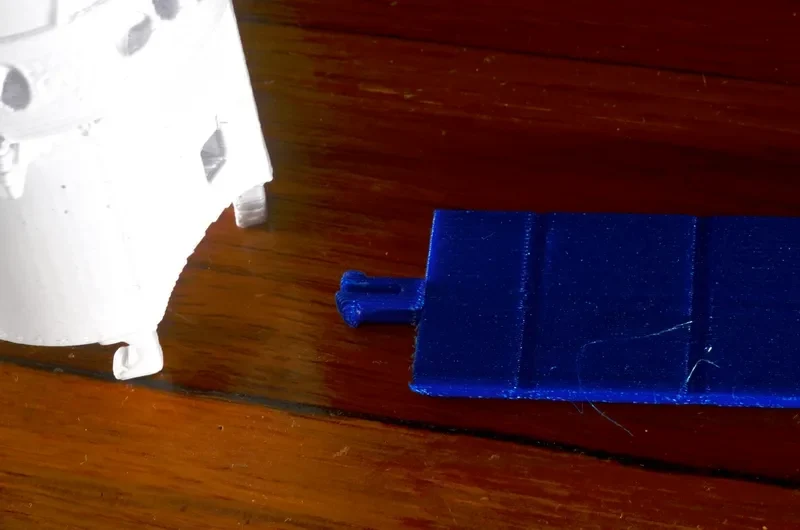

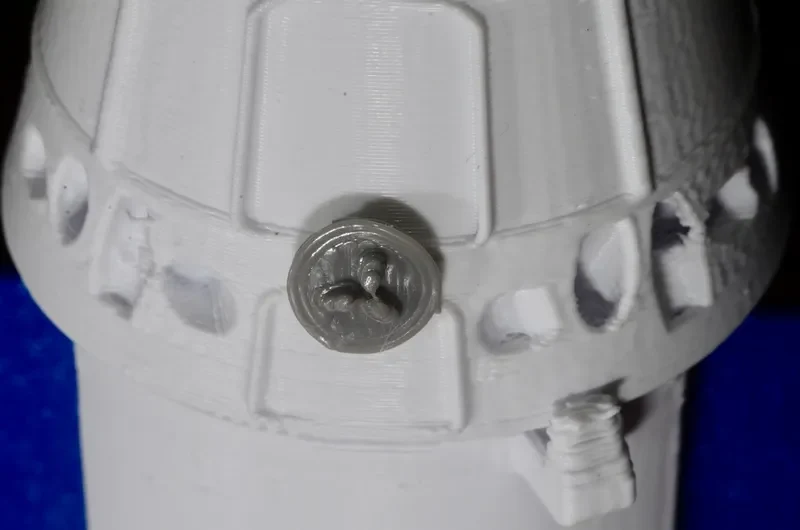

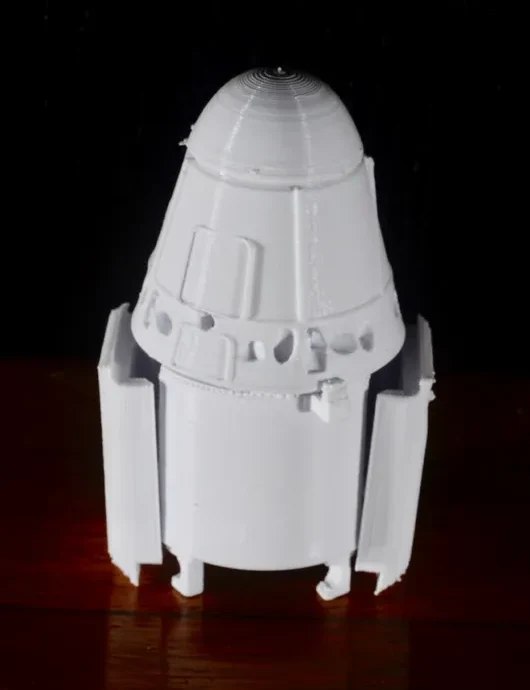

Грузовая капсула Dragon со съем��ым багажником, боковыми панелями, солнечными панелями и крышкой носового обтекателя. Сборка (см. рисунки для пояснения размещения деталей):

Склейте все четыре компонента первого этапа вместе. На каждой детали есть стойки и прорези в качестве ориентира. Деталь 1 идет внизу, а деталь 4 вверху.

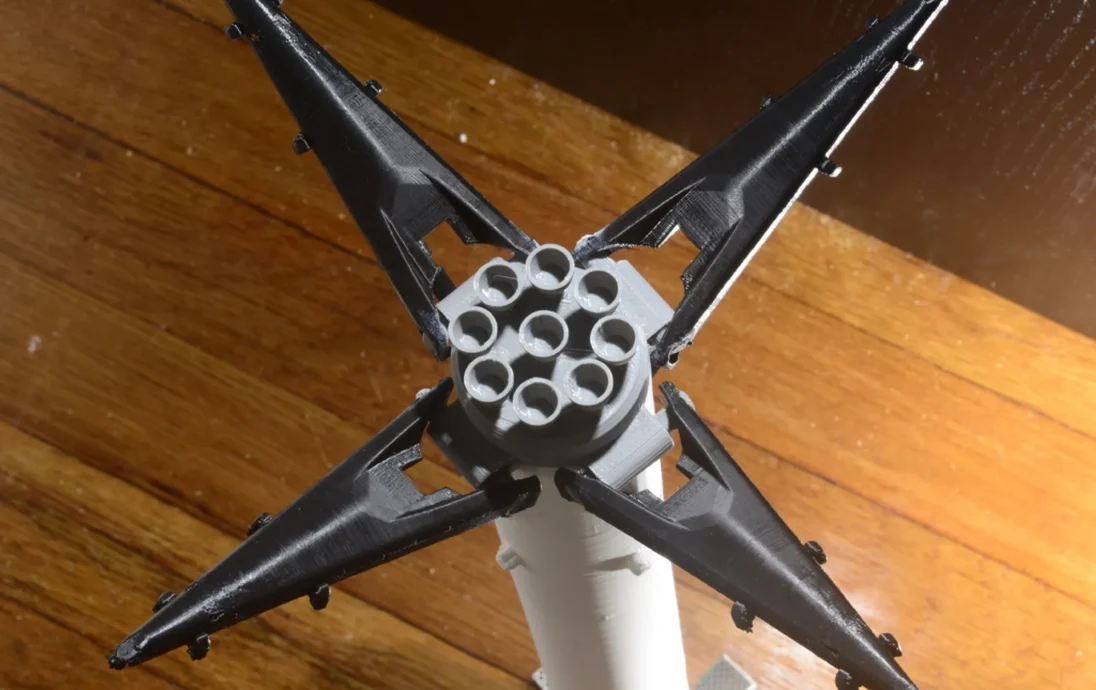

Прикрепите 4 стойки посадочных ног к детали 1 первой ступени. Крючки зацепятся за цилиндры, находящиеся в каждом из четырех вырезов на первой ступени.
Прикрепите двигатели первой ступени к нижней части первой ступени. Они защелкнутся на месте, но вы также можете добавить немного клея.

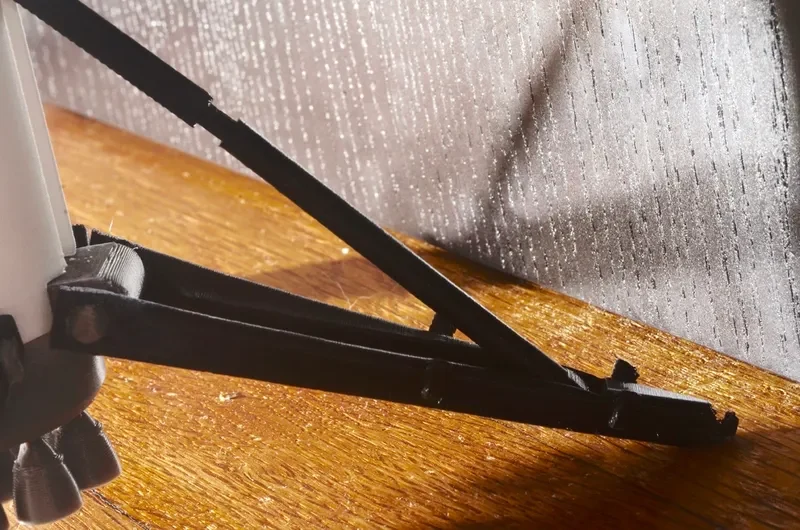

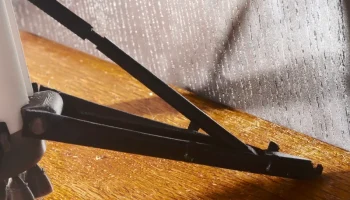

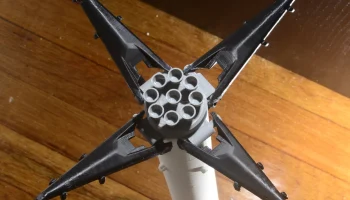

Прикрепите 4 посадочные стойки к двигателям первой ступени с помощью осей посадочных стоек. Добавьте небольшое количество клея на конец каждой оси, чтобы приклеить ее к опорной стойке.

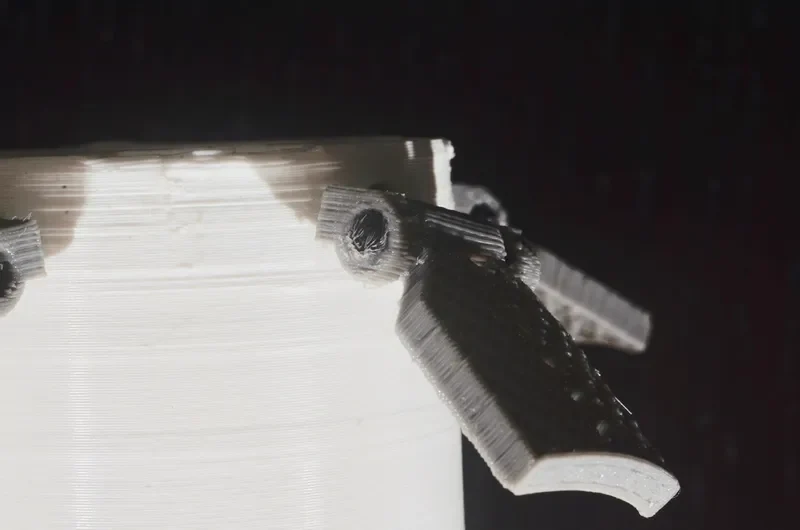

Прикрепите 4 ребра решетки к 4 соединителям ребер решетки с помощью осей ребер решетки. Добавьте небольшое количество клея на конец каждой оси, чтобы приклеить ее к соединителю ребер решетки. Эти разъемы защелкиваются на части 4 первой ступени. В верхней части этой детали есть четыре небольших отверстия для ребер решетки.
Склейте детали 1 и 2 второго этапа между собой. Убедитесь, что выступы по бокам каждой детали выровнены.
Приклейте двигатель второй ступени к нижней части детали второй ступени. Стойка войдет в отверстие в нижней части ступени.

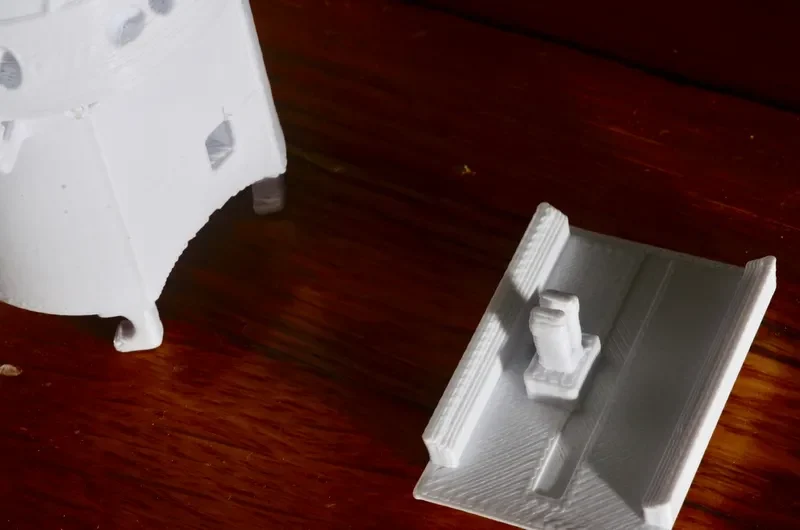

Все остальные детали съемные. Межступенчатая, вторая ступень, обтекатели полезной нагрузки и ствол Dragon крепятся путем вставки крючков в предыдущую ступень и осторожного поворота детали по часовой стрелке. Рекомендации по печати:

Напечатайте опорные ножки и детали с крючками для крепления как минимум с тремя периметрами, чтобы укрепить их.

Используйте опоры для всех частей. Не ставьте опоры под точки крепления поворотных крючков, поскольку их трудно снять.
