Открытый корпус ПК 3 (ОПФ-3)

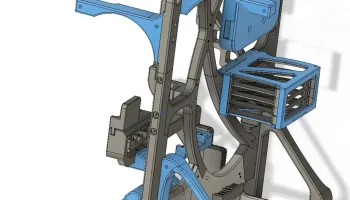

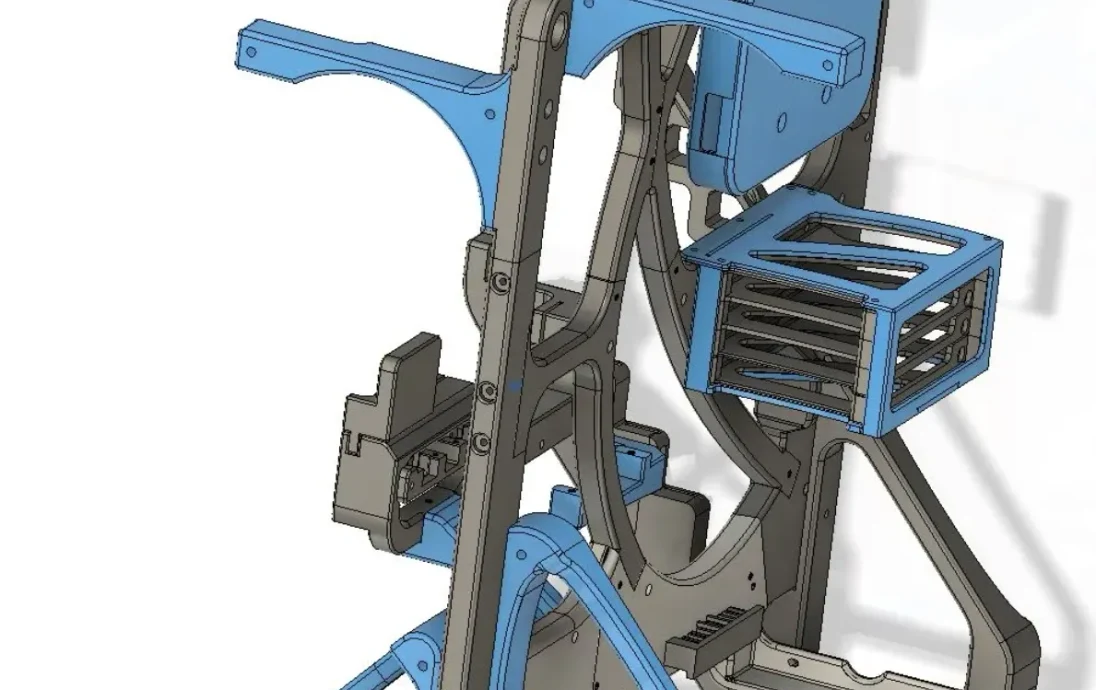

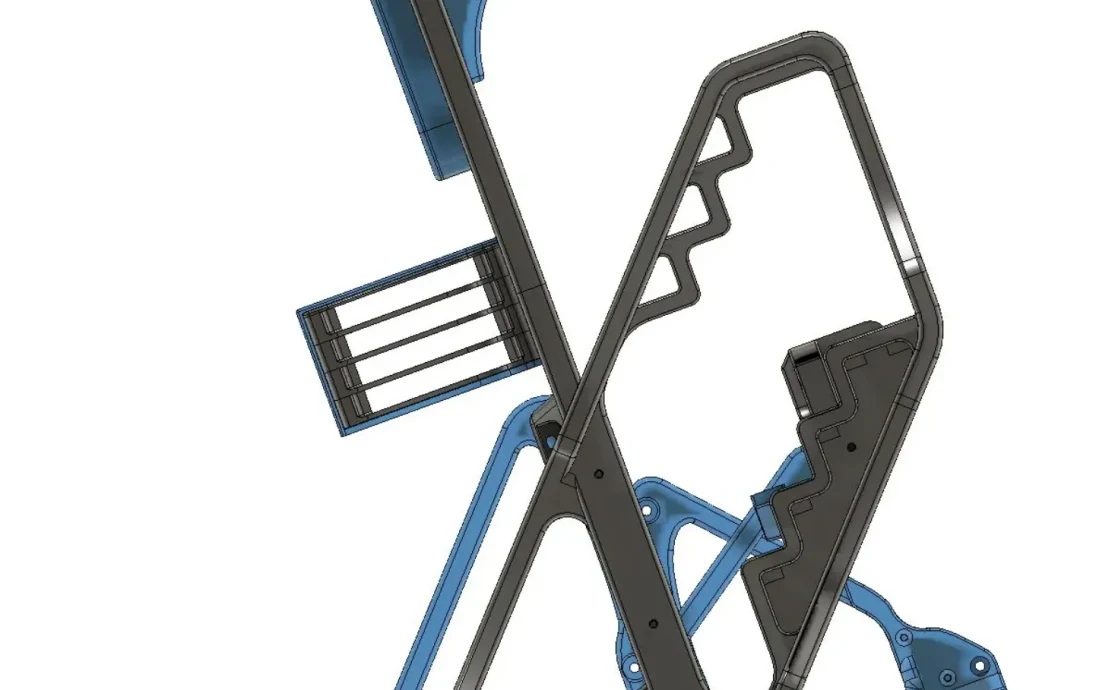

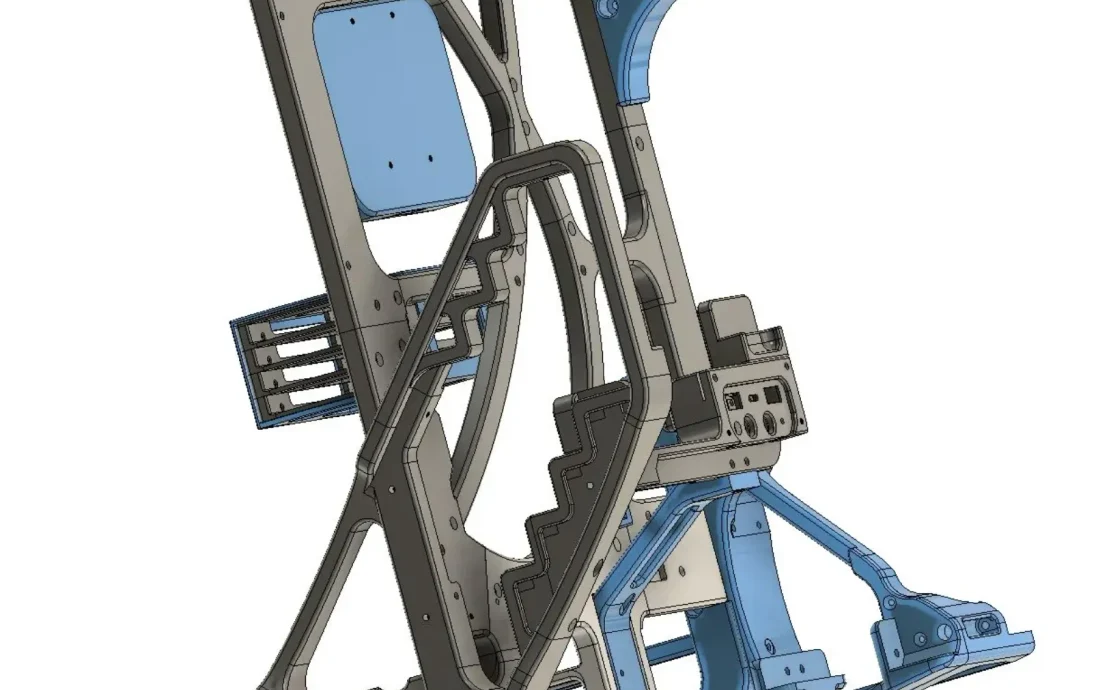

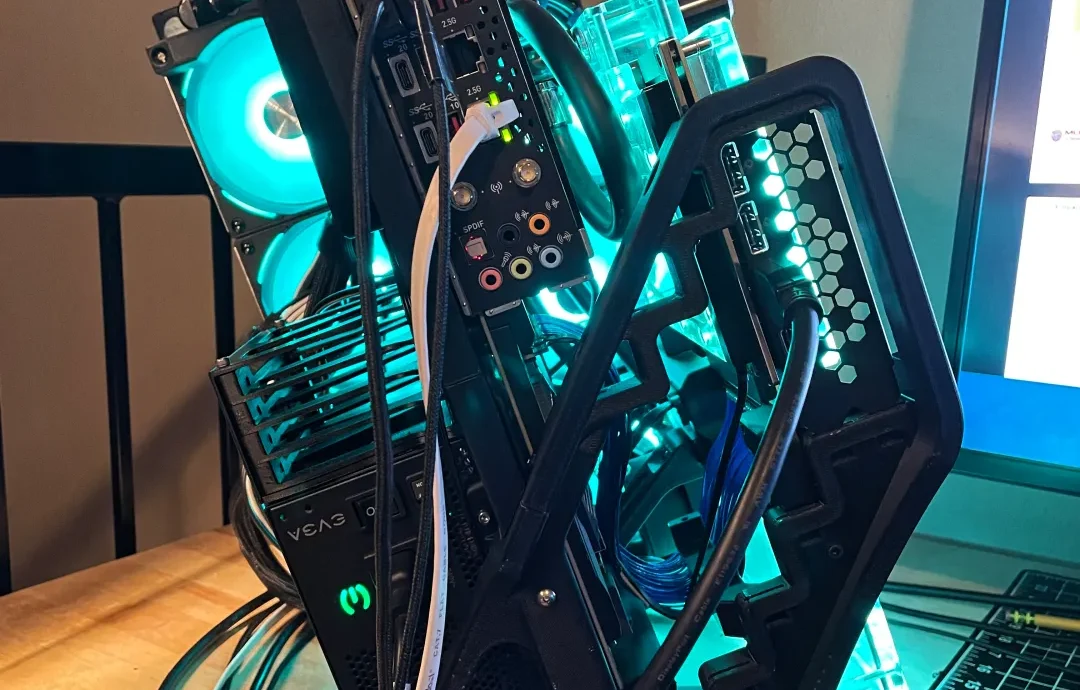

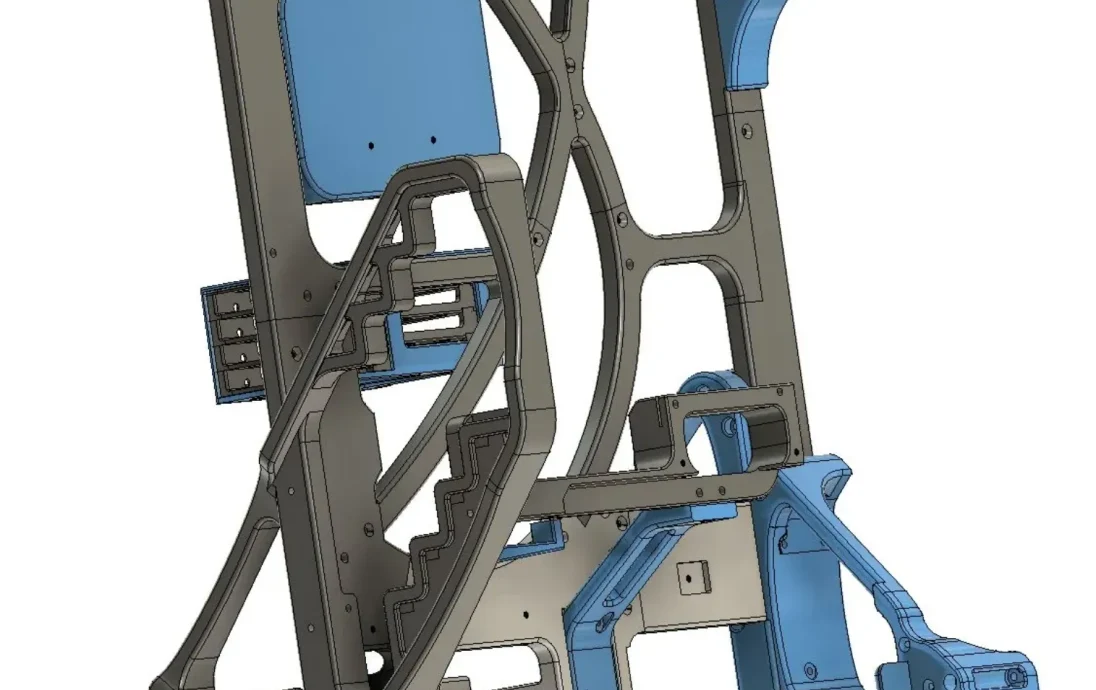

Открытый корпус ПК 3. В этой сборке детали ПК становятся структурными компонентами. Деталей много, поэтому все можно распечатать на печатной платформе 20х20. Вероятно, вам нужны специальные кабели с этим.
Напечатано из углеродного волокна PETG для обеспечения точности размеров. 20% заполнение, 2 периметра, 5 нижних и 7 верхних слоев. Не используйте PLA, так как при 60°C он становится мягким. Stls не ориентированы, размещайте так, чтобы они лучше печатались на вашем принтере. Лучше всего использовать гибкую трубку. Хотя в конструкции используются компоненты для обеспечения дополнительной жесткости, она более гибкая, чем металлический корпус.
Вам понадобится несколько винтов 6-32 для панели ввода-вывода, источника питания и резервуара. 6-32 Винты 1 3/4 дюйма для вентиляторов и радиаторов. Винты М3 для сборки. Используйте акриламид и кикер для резьбы, если винты M3 не держатся. Нагревательные вставки M3 или M4 и винты M3/M4 для Mobo. Mobo сидит на печатных проставках высотой 5,5 мм (приклеиваются после установки термовставок).
Подходит для EATX MOBO или меньшего размера, а также для всех видеокарт-монстров.

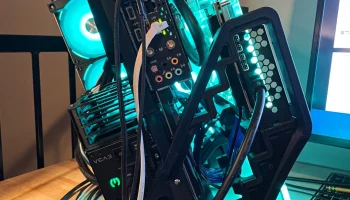

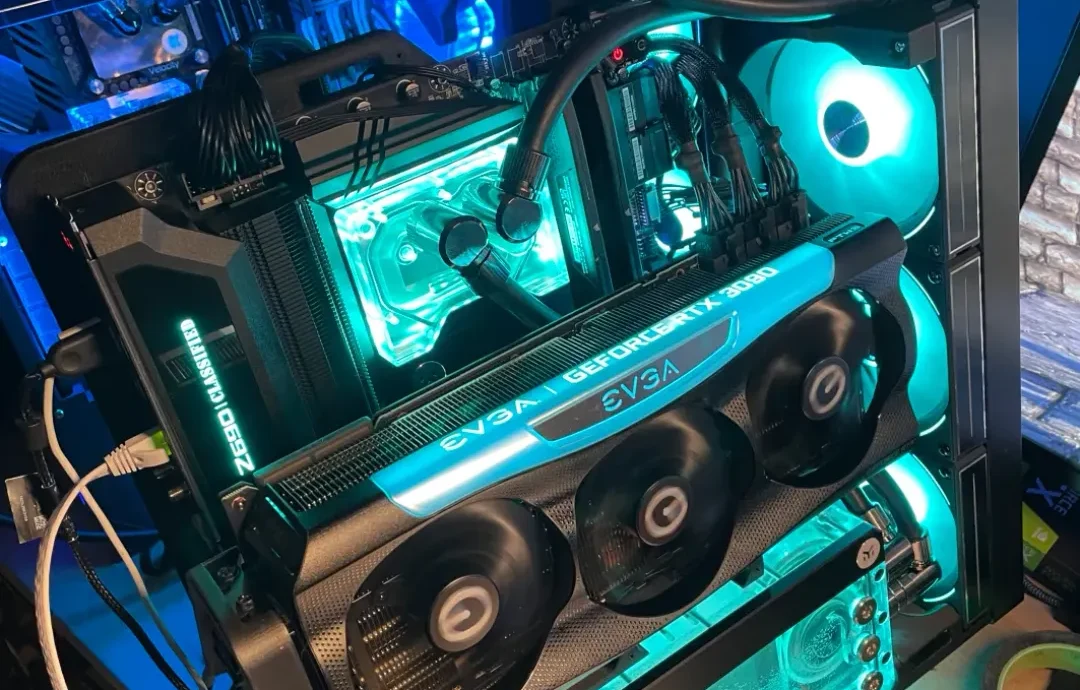

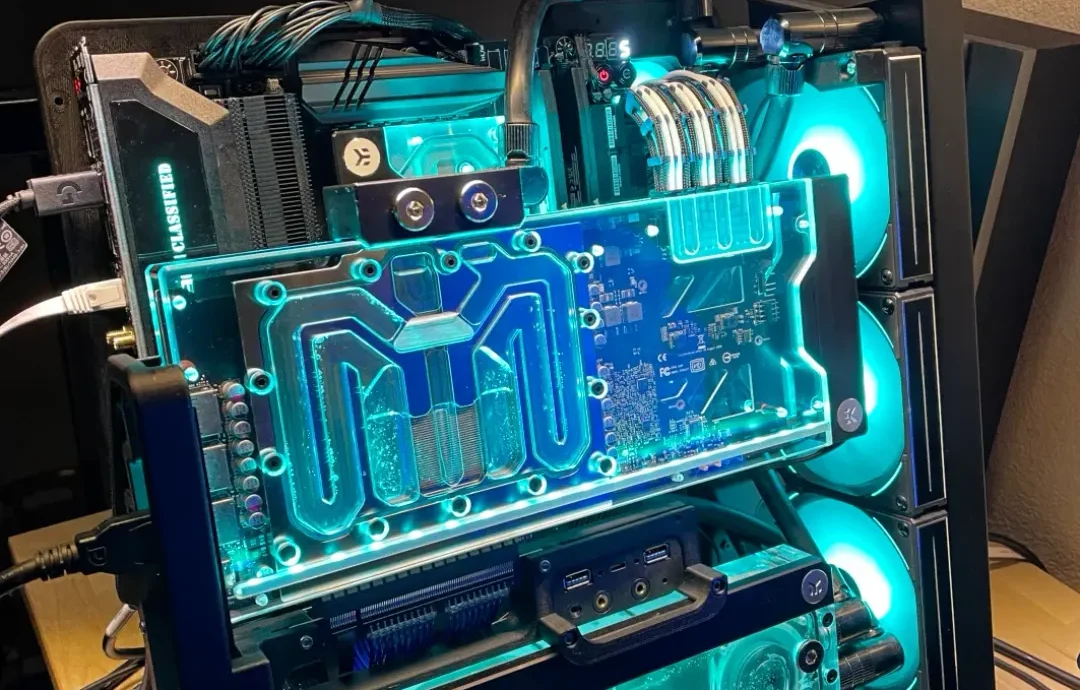

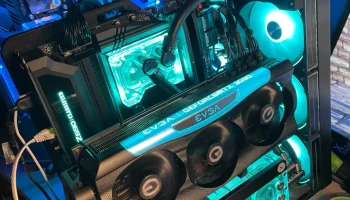

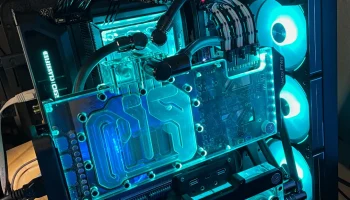

Я использовал классифициров��нный EVGA Z690 и EVGA 3090 FTW3 ultra с передним и задним блоками водяного охлаждения EKWB.
LOUQE Cobalt RC260 Twinax Gen4+ Переходной кабель PCI-e 4.0.
Источник питания: EVGA G5 1000 Вт.

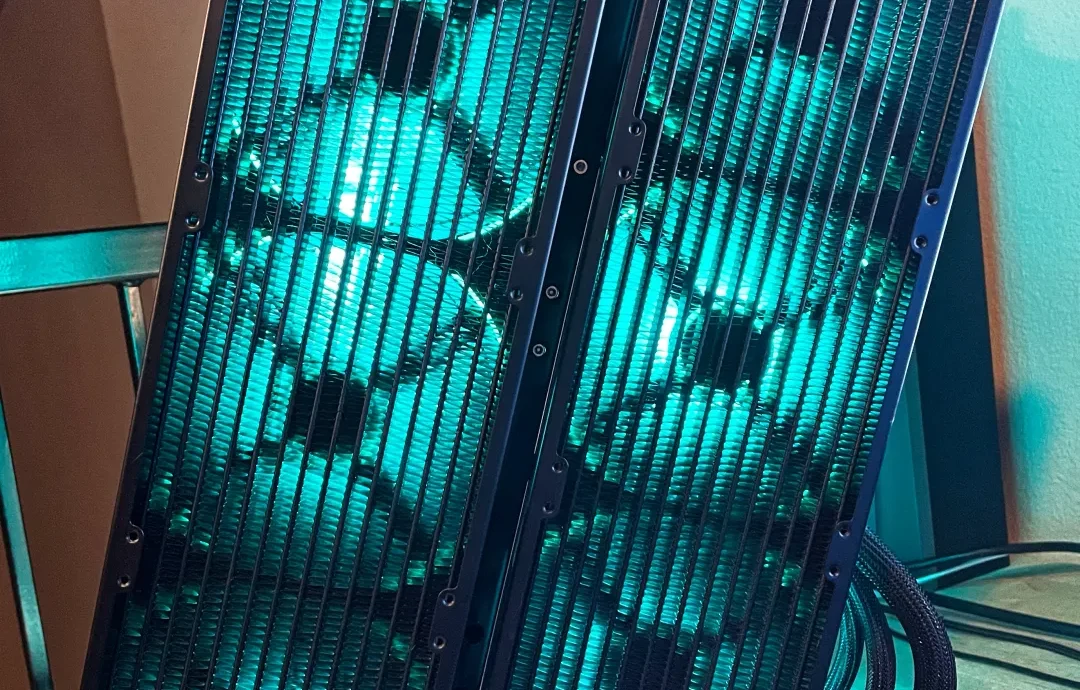

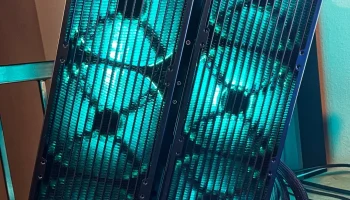

Радиаторы: Радиатор EKWB EK-CoolStream SE 360, тонкий тройной, черный
Резервуар/насос EK-Quantum Kinetic FLT 240 D5 PWM D-RGB
Я использовал вентиляторы Lian Li Uni AL, и небольшой корпус подходит для платы контроллера Lian Li.
NOYITO 16 мм металлический кнопочный переключатель на шасси.
Пожалуйста, поймите, что я делюсь дизайнами, которые создаю для себя, только потому, что они мне нужны и чтобы развлечься. Все они распространяются по некоммерческой лицензии. Это предназначено для производителей и требует тщательного подхода и инструментов. Важно отметить, что это экспериментальная разработка, а не коммерческий продукт. Пожалуйста, присылайте отзывы и проблемы.
Я не имею права давать советы по конкретным частям ПК. Для этого подпишитесь на свой любимый канал YouTube. Пожалуйста, задавайте вопросы в Твиттере, и я постараюсь помочь, когда у меня будет время. Если у вас нет 3D-принтера или ваша рабочая пластина слишком мала, посетите местное производственное помещение. Получайте удовольствие от творчества и делитесь результатами.
Эмпирикус@Дремомис
