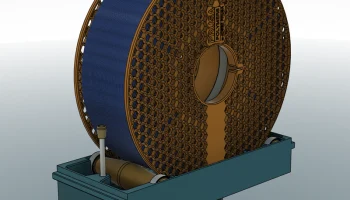

Диспенсер нитей на 4 и 5 катушек для MMU

SV08 Диспенсер нитей

###### Пожалуйста, опубликуйте свои работы ######
Поставьте лайк, скачайте и опубликуйте версию, если вы ее создали.
Это помогает нам, создателям, давать обратную связь и дает нам несколько счетчиков Prusa, поскольку большинство людей не платят вперед.

Не стесняйтесь помочь моим проектам продолжить https://ko-fi.com/gcodegearhead

######################################################################
# Введение
######################################################################

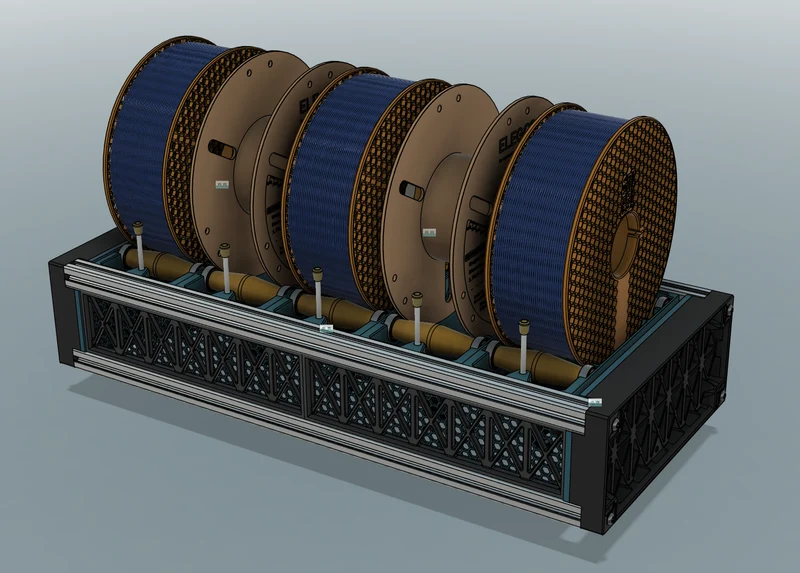

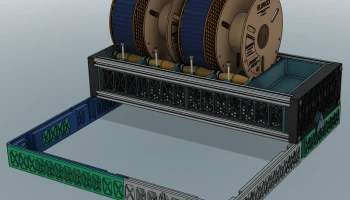

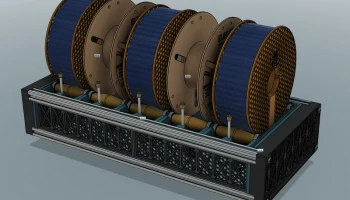

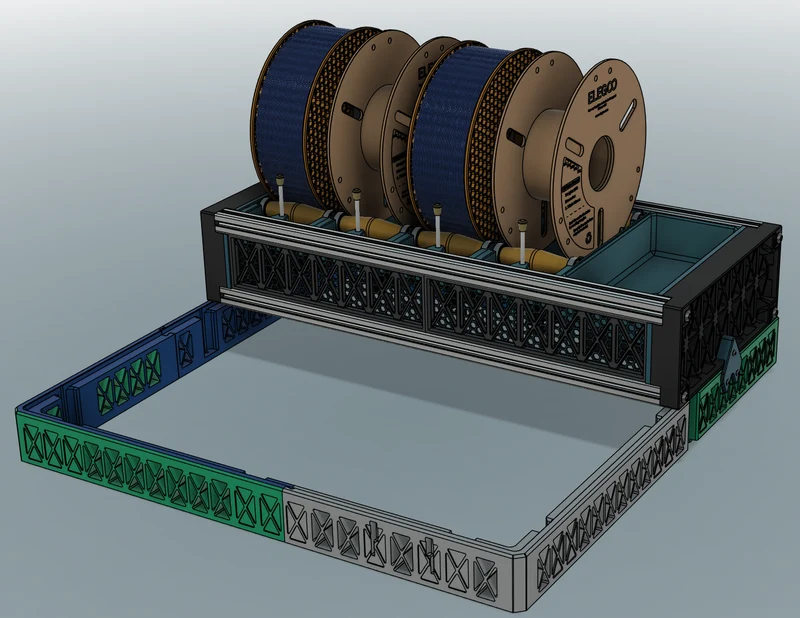

Это модульный дозатор нити для SV08. Он предназначен для установки поверх цилиндра с печатным рисунком или стандартной металлической рамы. Он вдохновлен Box Turtle и некоторыми деталями дизайна Voron.
Существуют различные профили 2020 года, эта конструкция подходит для профилей внутренней ширины как 6 мм, так и 5 мм. [См. прикрепленные изображения с выделенными размерами и папками соответственно]

Все модели ориентированы на печать.
Вы можете соединить это с моим Low Rider MMU.
https://www.printables.com/model/1314513-low-rider-mmu

Сочетайте стиль с моим цилиндром
https://www.printables.com/model/1392873-sv08-top-hat-enclosed-for-mmus

Отзыв от Принтазавр

######################################################################
# Обновление журнала
######################################################################

30 августа 2025 г. Версия 2 с корпусом и дополнительными креплениями для MMU находится на стадии тестирования.
01 июня 2025 г.

Добавлена поддержк�� PICO MMu.

01 МАЯ 2025 г. Добавлены моды для Принтазавра и катушек по 3 кг.

######################################################################
№ спецификации
######################################################################

Распечатайте или купите деталь. 5 катушек с нитью. 4 катушки с нитью.
+ККМ
2020 Алюминиевый профиль Купить 4х500мм
Трубка из ПТФЭ, определяемая пользователем
608zz Подшипники 20 16
Винты M6 x 25 мм для профиля 6 мм
Винты M5 x 25 мм для профиля 5 мм 8
Винт M3 x 6 мм 10 12
Винт M3 x 25 мм 2
Винт M3 x 20 мм 4
Шайба M3 5 4
Резьбовая вставка M3 12 14

Panel_Front_Back_Hex Печатать только один набор из 4 4
Panel_Front_Back_SOVOL 4
Panel_Side_Frame Печатать только один комплект из 2 2
Panel_Side_Hex 2

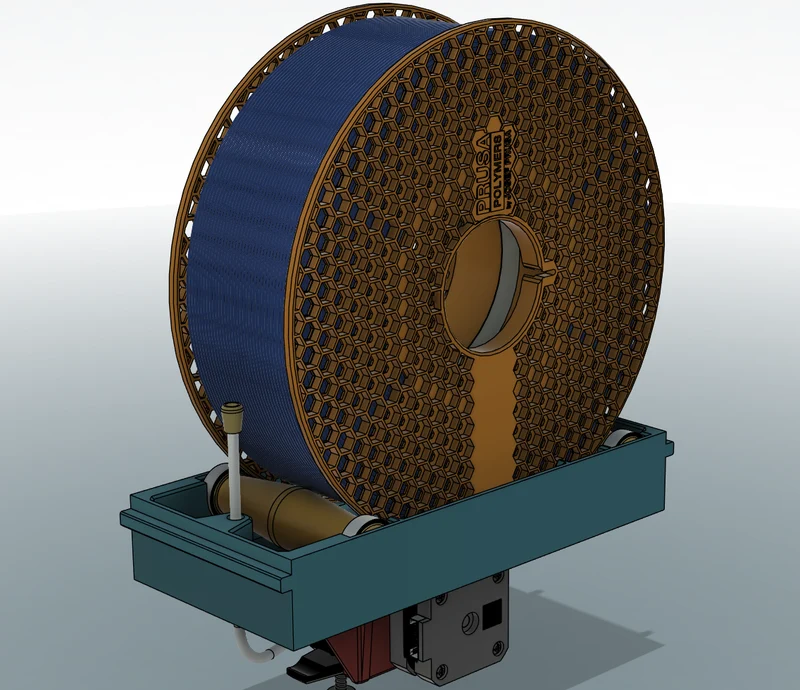

Filament_Tray Печать 5 4
Лоток / 1
5th_Spool_Spacer 1 /

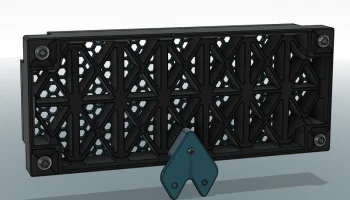

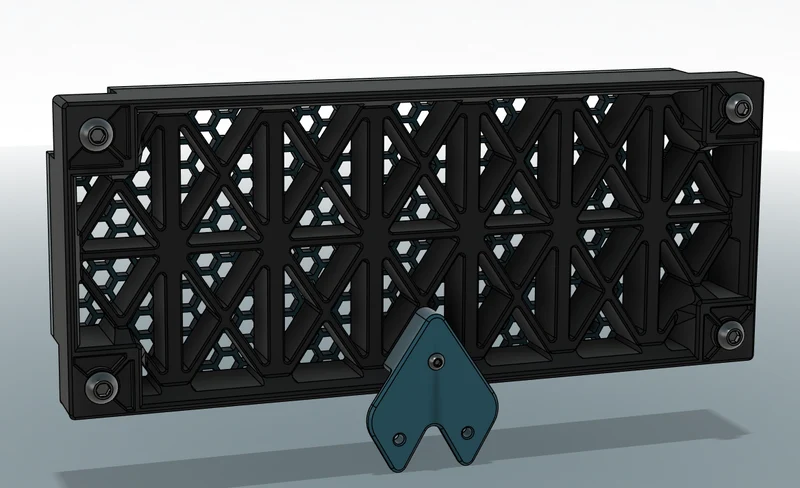

Panel_LH_Side_Монтажный кронштейн 2 2
Panel_RH_Side_Монтажный ��ронштейн 2 2
Крышка из ПТФЭ 5 4

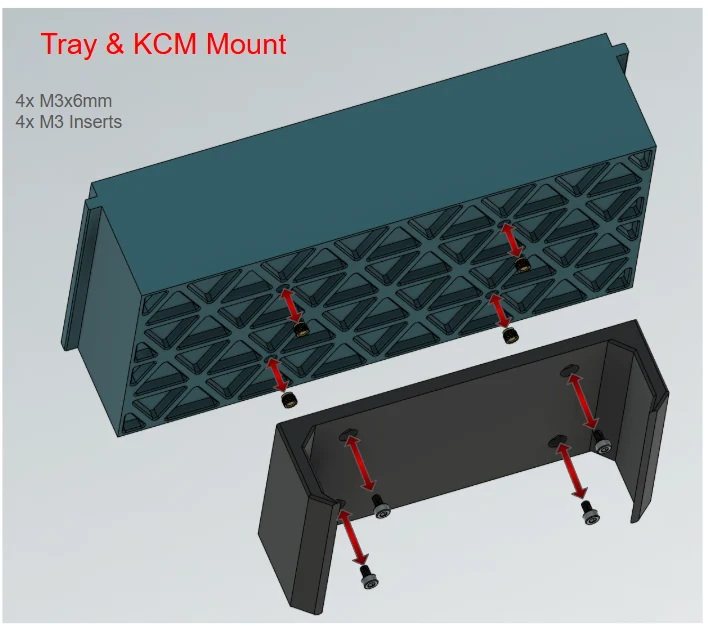

KCM_Mount / 1

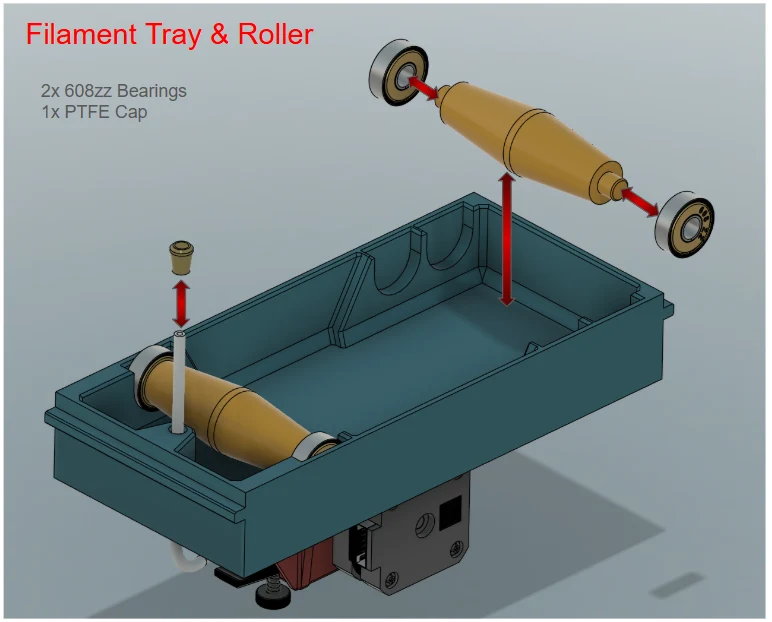

Filament_Roller (распечатайте тестовую и проверяющую посадку, а затем распечатайте соответствующий ролик) 10 8
Крепеж_Кронштейн 4 4
Экструдер_Bracket_CO-Print / 4

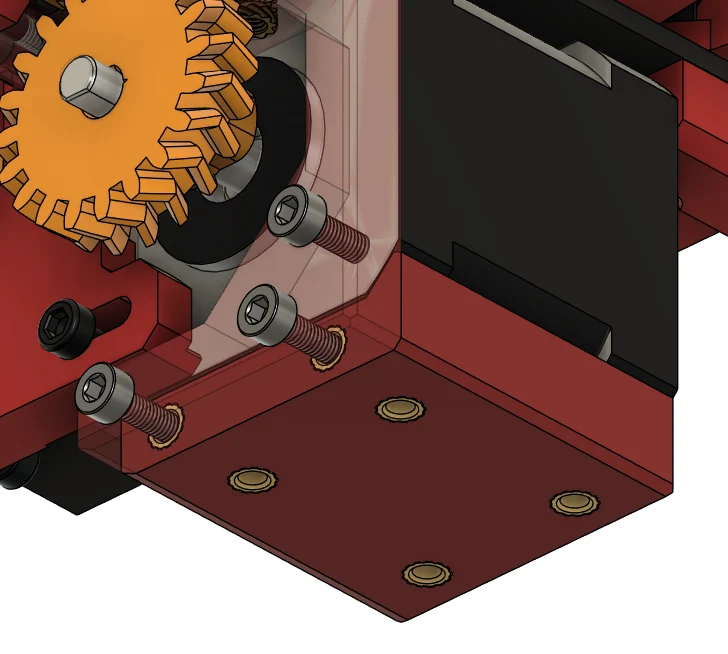

Крепление Pico MMU A и B Печать / 1
Печать в лотке Pico / опционально
Винты M3 x 10 мм Купить / 3
Винты M4 x 12 мм Купить / 4
Тепловые вставки M3 x OD5xH4мм Купить / 6

######################################################################
# Настройки печати
######################################################################

ПРИМЕЧАНИЕ 1. Проверьте допуски.
ПРИМЕЧАНИЕ 2. Если вам нужны большие допуски, я с радостью загрузю сообщение.

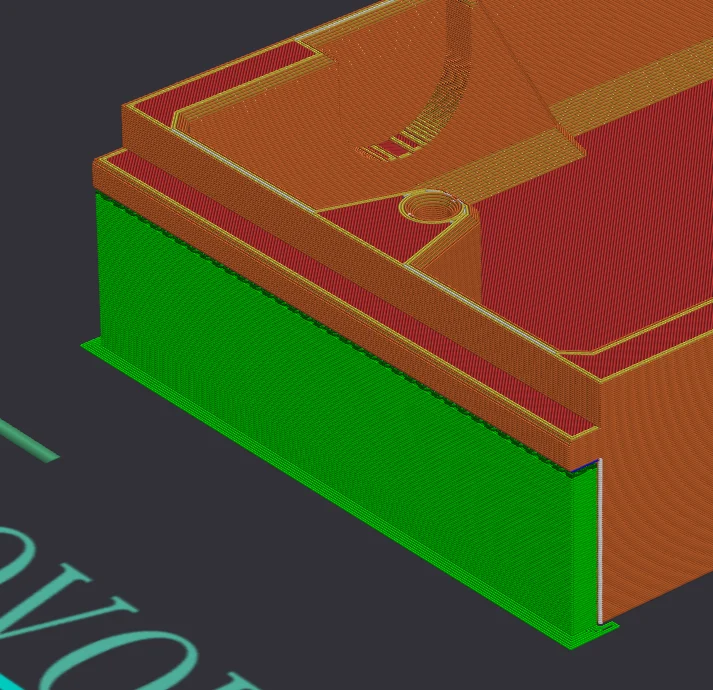

ПРИМЕЧАНИЕ 3. Замена цвета составляет прибл. 5 мм от кровати
ПРИМЕЧАНИЕ 4. Никакие опоры не требуются, за исключением ролика, четырех углов боковых панелей и направляющих на лотках, при условии, что ваши настройки позволяют перекрывать их. Посмотреть настройки печати

Я переориентировал все файлы для печати по мере их загрузки.

Для всех лотков требуется поддержка только на направляющих.

Ниже перечислены файлы, требующие поддержки в угловых секциях.

Панель_Сторона_6мм
Панель_Сторона_5мм

Существует папка с тестовыми отпечатками, позволяющая проверить допуски вашего принтера, настройки поддержки и поиграть с некоторыми заменами цветов на нужном слое. [Приблизительно 5 мм от кровати]

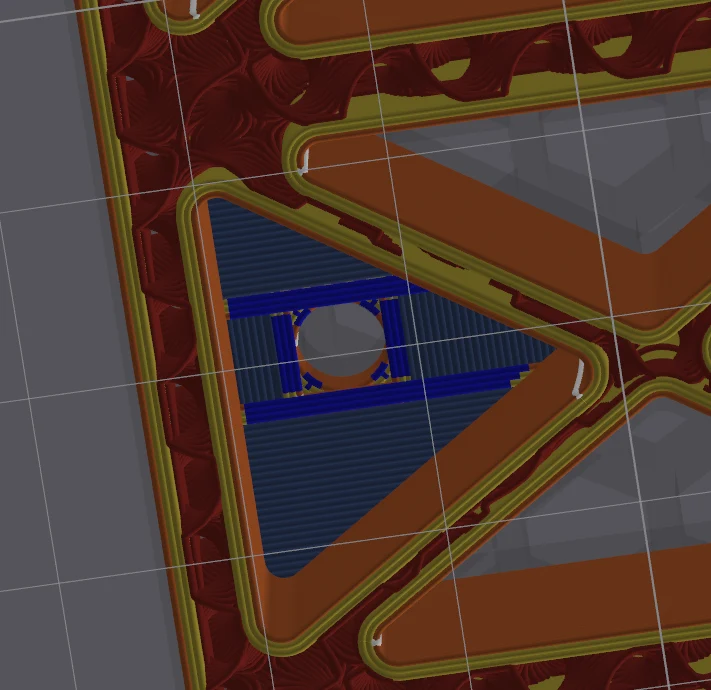

Нагревательная вставка в файлах Panel_Side будет печататься, как показано ниже, с перемычкой. Убедитесь, что вы установили здесь блокировщик поддержки.

Иногда я обнаруживал, что настройка свесов работает неправильно, проверяйте слой перекрытия, когда вы нарезаете, и экспериментируйте с включением или выключением этой настройки.

--------------------------------------------------------------------------------------------------

######################################################################
# Сборка Цилиндр
######################################################################

Вам понадобится метчик М6, чтобы нарезать резьбу во внутреннем отверстии алюминиевого профиля.

Общий поток
