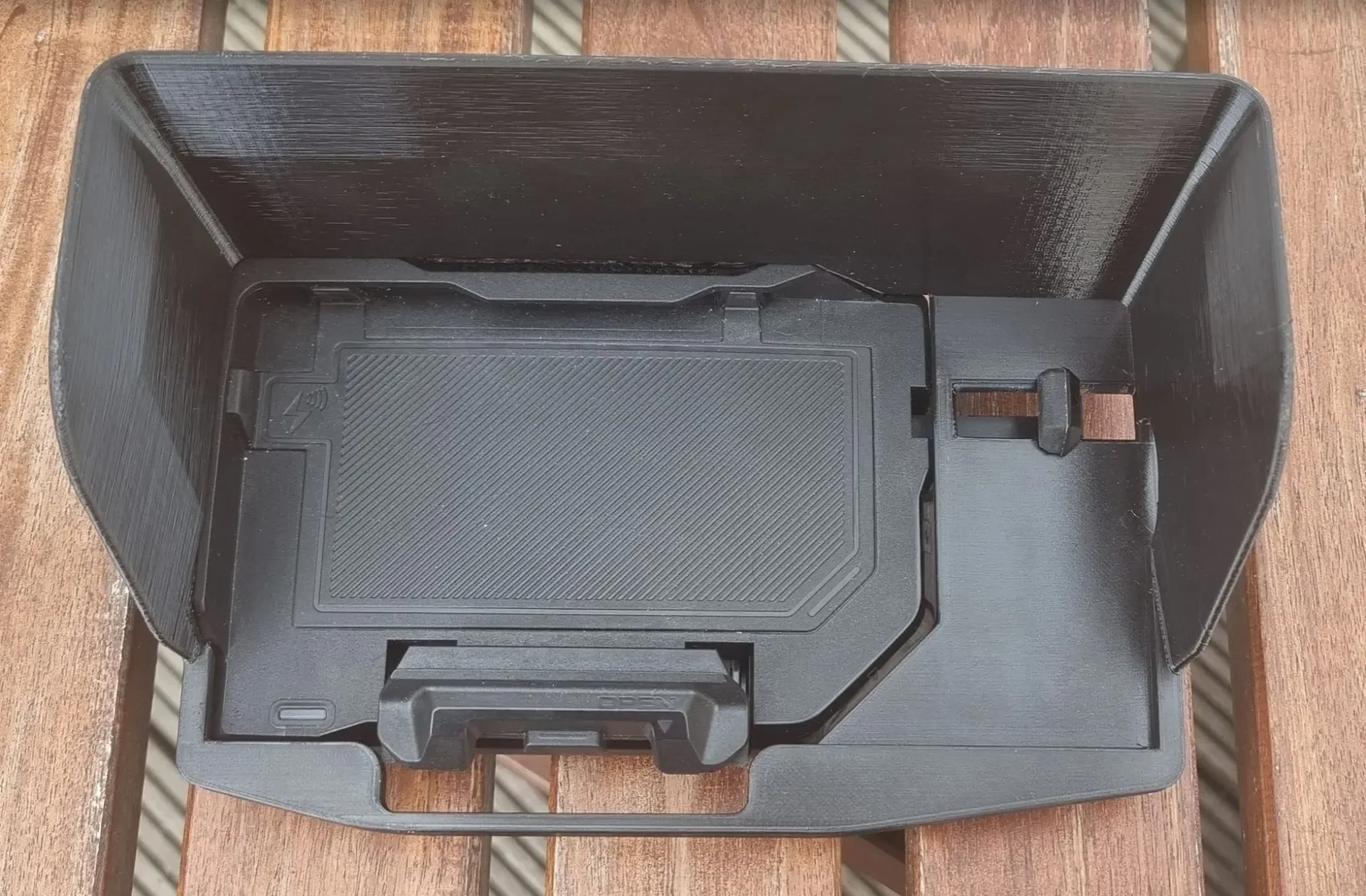

Этот солнцезащитный козырек совместим с оригинальным держателем для смартфона BMW Motorrad Connected Ride Cradle. К сожалению, солнцезащитного козырька для люльки от BMW нет, поэтому я сделал его сам.

Инструкции по монтажу:

отвинтите винт в правом нижнем углу и вытащите левый удерживающий рычаг из подставки.

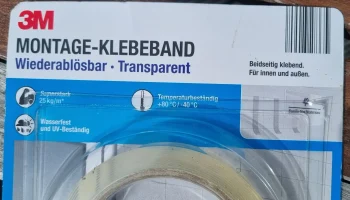

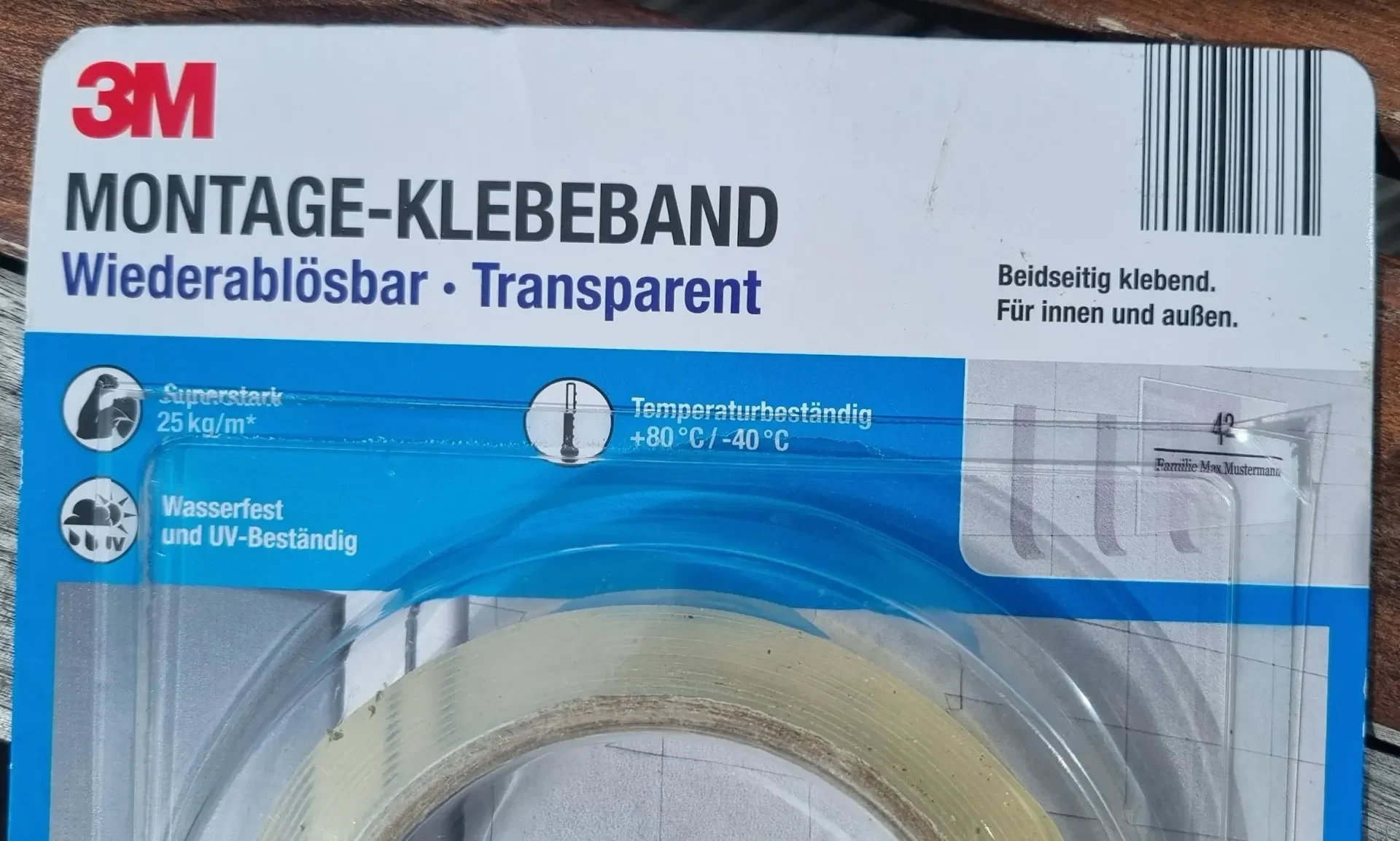

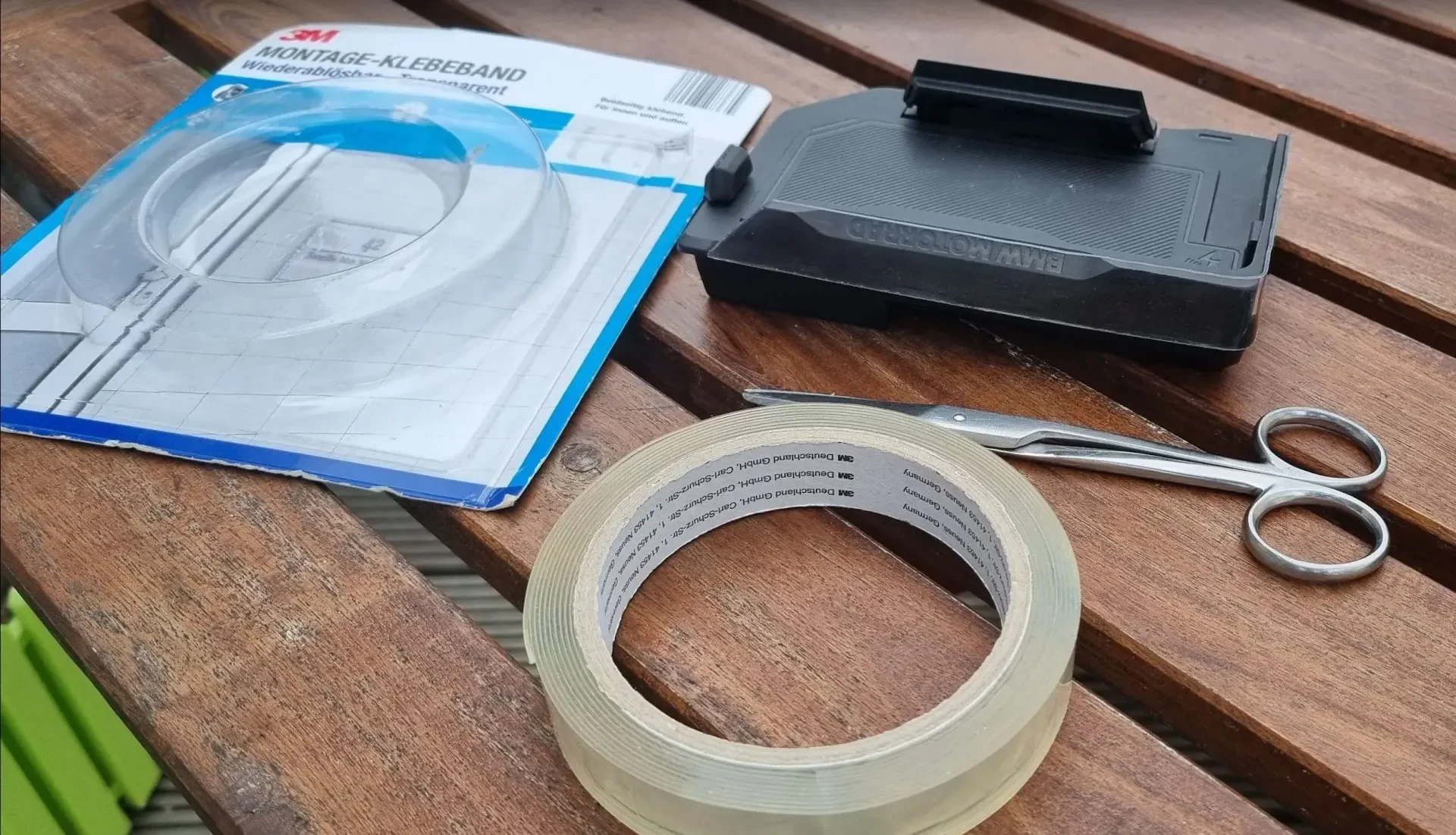

наклейте прочный двусторонний скотч (тепло- и водостойкий!) слева и сверху рамы люльки.

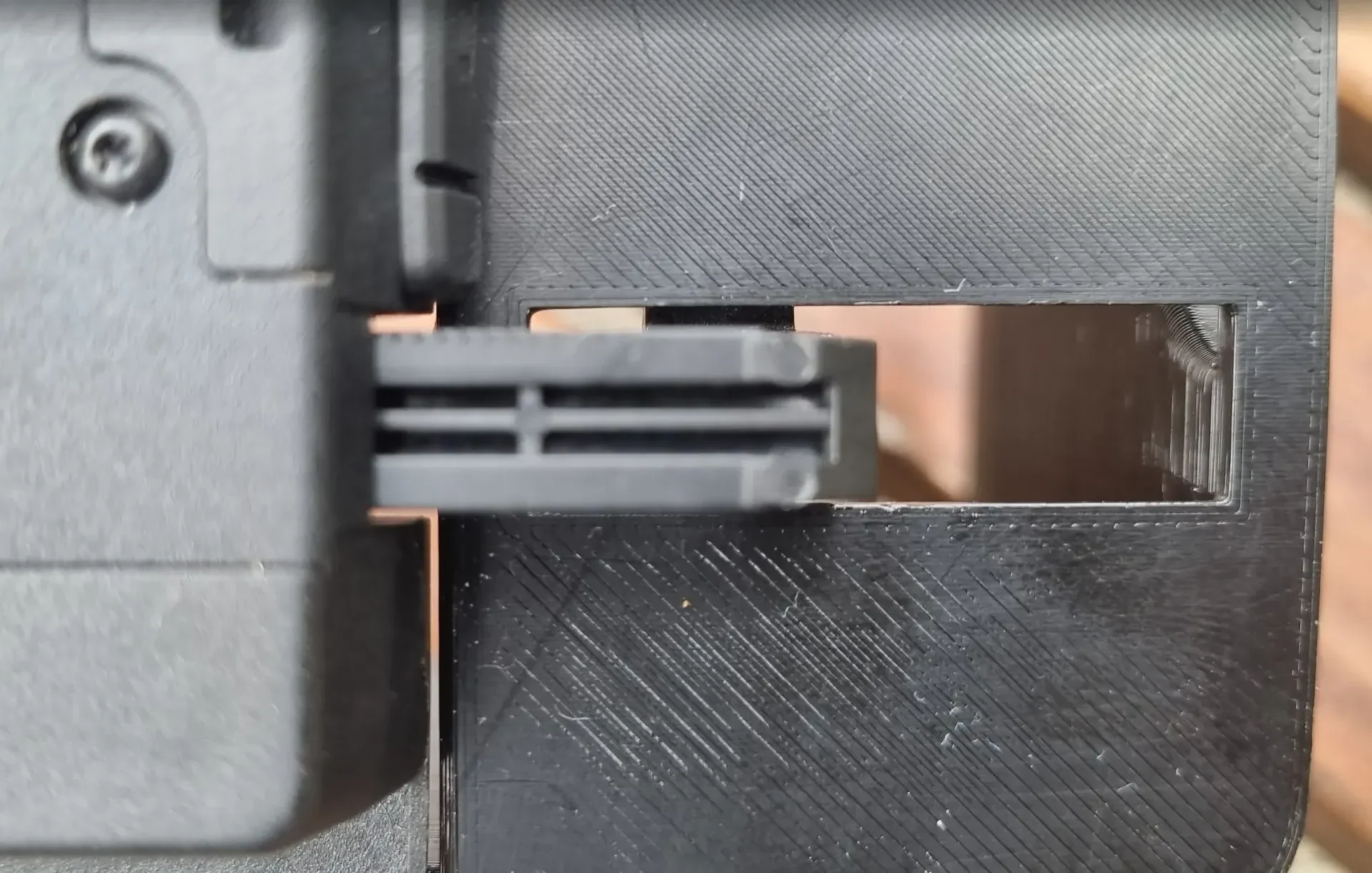

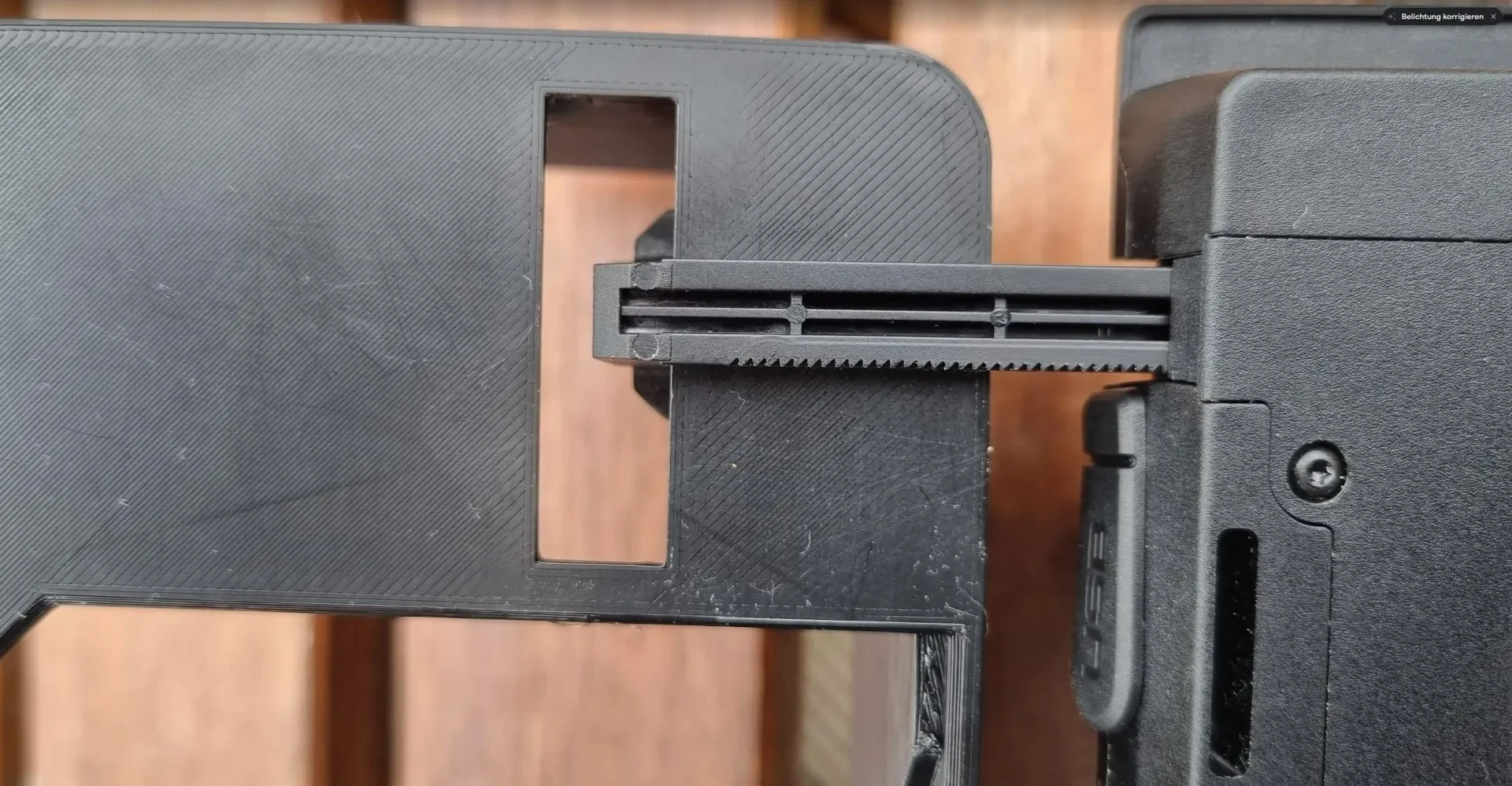

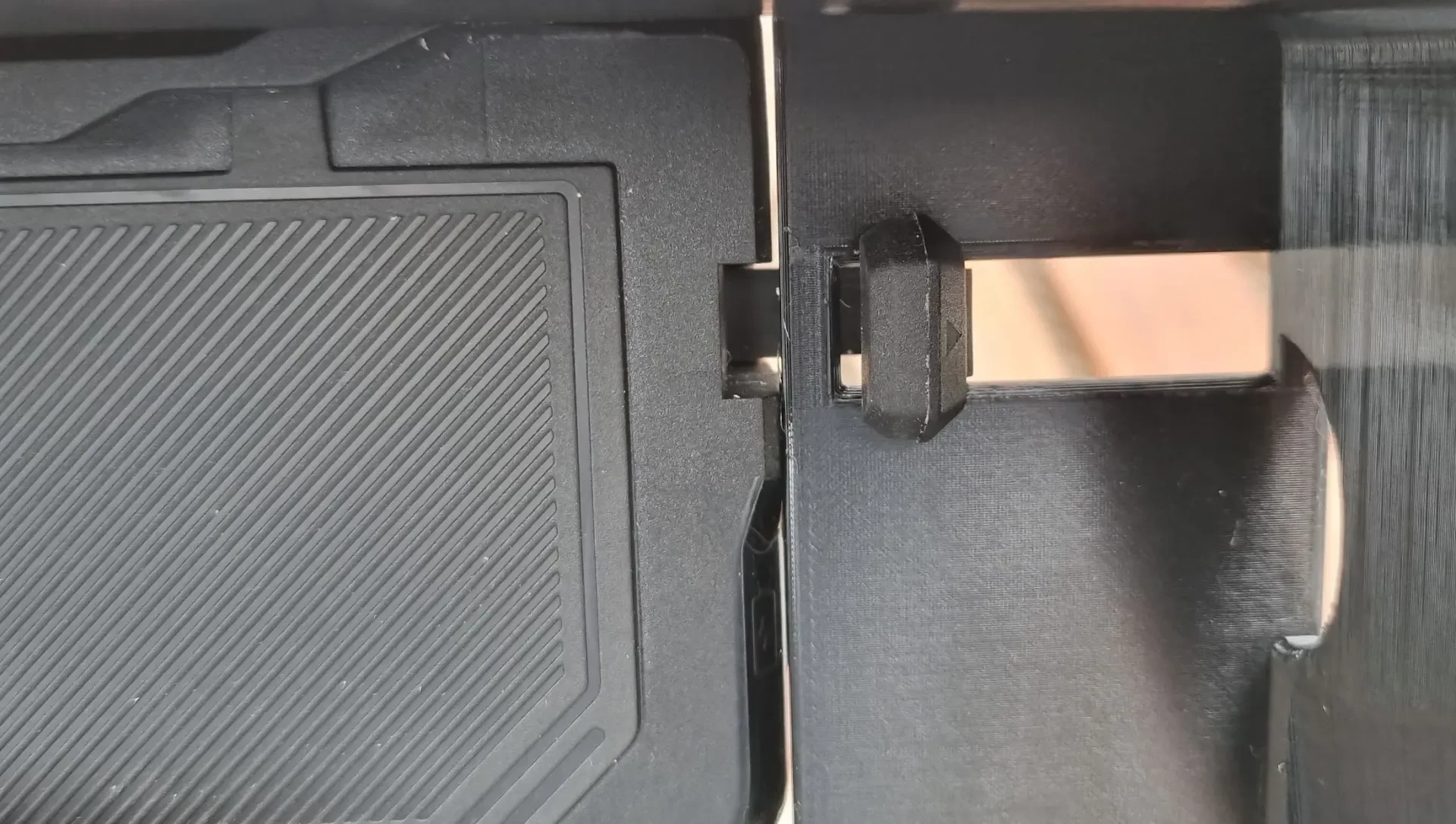

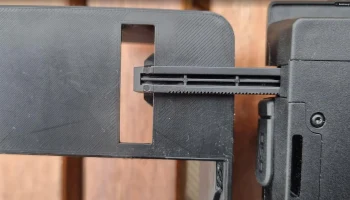

поместите солнцезащитную шторку вертикально углублением внизу на левый удерживающий рычаг и поверните ее на 90° против часовой стрелки, как байонетный фиксатор.

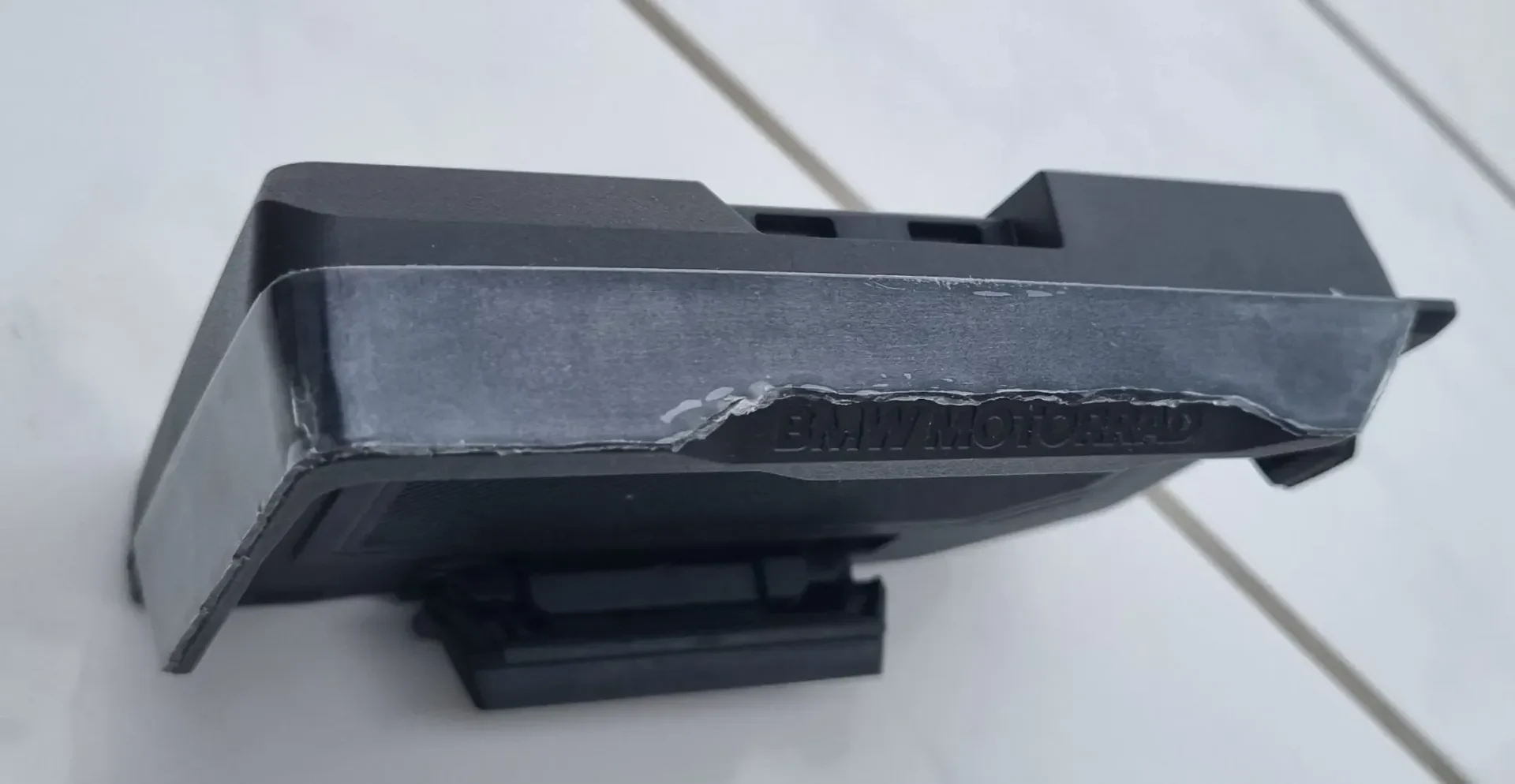

прикрепите солнцезащитный козырек к раме, заклеенной лентой, так, чтобы он был заподлицо с рамой.
Если используется вариант с двумя проушинами вверху, прикрепите липучку, резиновые ленты, кабельные стяжки или что-то подобное к перекладине под нижним опорным рычагом и проведите ее за навигационным креплением, когда подставка установлена ​​на мотоцикле, и прикрепите ее к проушинам вверху. На мой взгляд, для крепления достаточно двухстороннего скотча, но в режиме эндуро или путешествий по миру я бы, наверное, дополнительно использовал петельки для крепления.

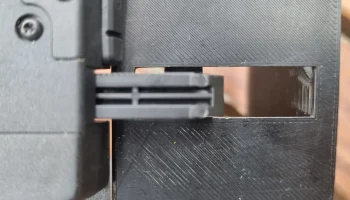

Если размер вашего телефона точно соответствует выступу выемки для левого опорного рычага или байонетное крепление кажется вам слишком сложным, вы можете удалить выступ с помощью пилы или аналогичного инструмента.

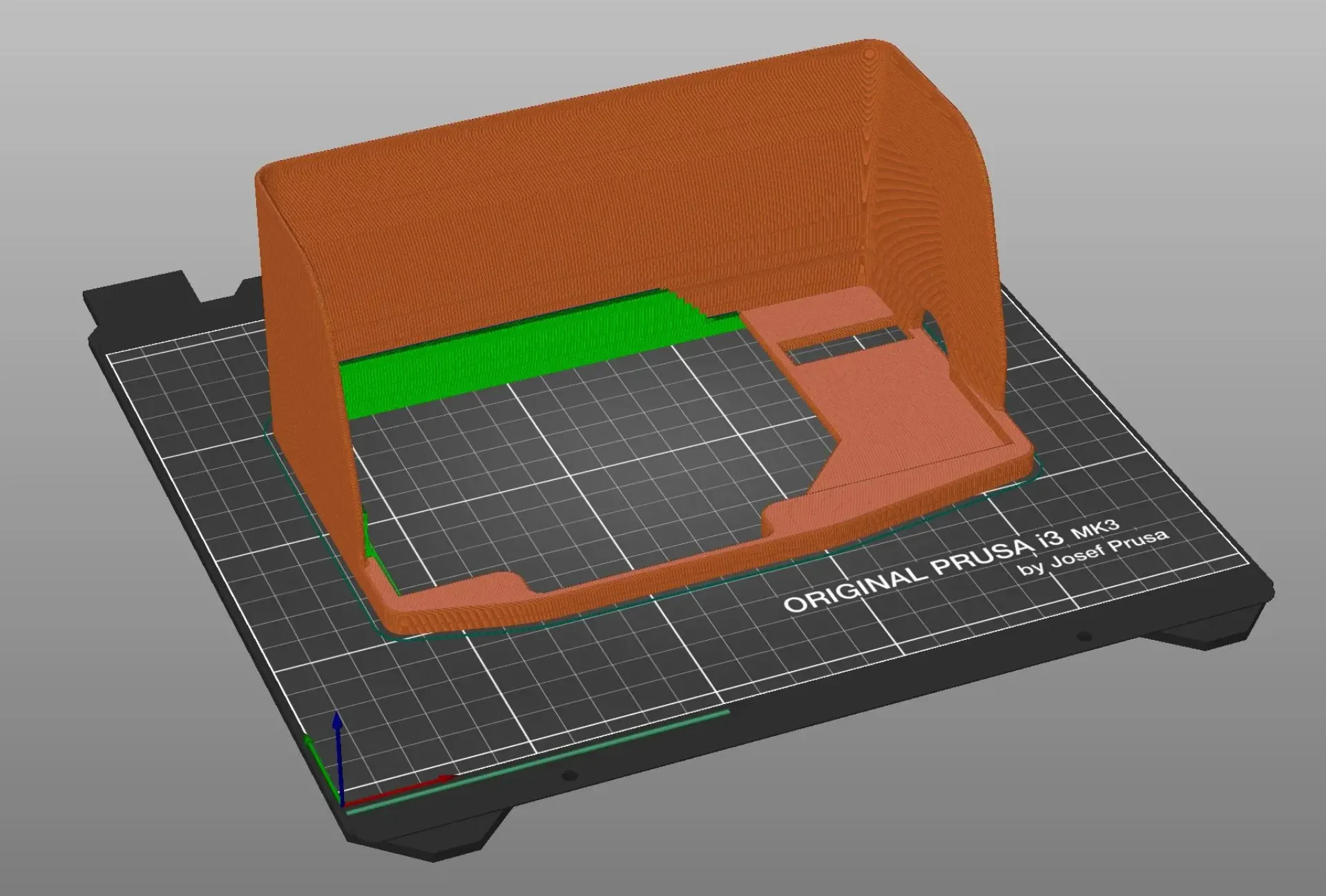

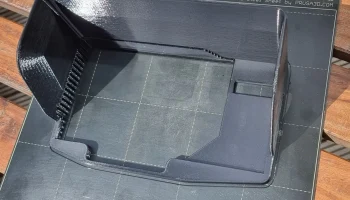

Напечатайте солнцезащитный козырек в формате STL с поддержкой на печатной платформе толщиной 0,2 и заполнением 20 %.

— Я был бы очень рад, если бы вам было так же весело, как и мне. -

Если вам нравится :-) Большое спасибо!

— Немецкое описание -

Dieser Sonnenschutz является совместимым с оригинальным ремнем для смартфона BMW Motorrad «Connected Ride Cradle». Leider gibt es für das Cradle от BMW keinen Sonnenschutz, так что dass ich selbst einen gemacht habe.

Монтаж:

Schraube an der Ecke unten rechts lösen und den linken Haltearm aus dem Cradle ziehen.
Starkes doppelseitiges Klebeband (hitze- und Wasserfest!) Ссылки и подарки на Cradle-Rahmen kleben.
Sonnenschutz hochkant mit der Aussparung unten auf den linken Haltearm stecken und 90° gegen den Uhrzeigersinn wie einen Bajonettverschluss drehen
Sonnenschutz auf den mit Klebeband versehenen Rahmen kleben, так что это mit dem Rahmen abschließt.
Falls die Variante mit den beiden Ösen oben genutzt wird, Klettverschlüsse, Gummis, Kabelbinder o.ä. am Steg unter dem unteren Haltearm befestigen und beim ans Montorrad montiertem Cradle helper der Navigationshalterung langführen sowie oben an den Ösen befestigen. Meines Erachtens — это двойной набор Klebeband zur Befestigung ausreichend, aber im Endurobetrieb или auf Weltreisen, würde ich wohl zusätzlich die Ösen zur Befestigung nutzen.

Если вы хотите, чтобы ваш телефонный звонок был включен в комплект поставки, для связывания Haltearm или Euch Bajonettverschluss-Montage zu Compliziert, вы должны его сделать с Einer Säge o.ä. ентфернен.

Druckt den Sonnenschutz в STL-Ausrichtung, с поддержкой auf dem Druckbett с заполнением от 0,2 до 20%.
